液压放大元件 本章摘要 ·圆柱滑阀结构型式、工作原理、 静态特性
液压放大元件 本章摘要 • 圆柱滑阀结构型式、工作原理、 静态特性
2.1 圆柱滑阀的结构型式及分类 按进、出阀的通道数划分 四通阀三通阀\二通阀 二、按滑阀的工作边数划分 四边滑阀双边滑阀\单边滑阀 三、按阀套窗口的形状划分 矩形、圆形、三角形等多种 四、按阀芯的凸肩数目划分 二凸肩、三凸肩、四凸肩
一、按进、出阀的通道数划分 四通阀\三通阀\二通阀 二、按滑阀的工作边数划分 四边滑阀\双边滑阀\单边滑阀 三、按阀套窗口的形状划分 矩形、圆形、三角形等多种 四、按阀芯的凸肩数目划分 二凸肩、三凸肩、四凸肩 2.1 圆柱滑阀的结构型式及分类
负重叠区 五、按滑阀的预 正重叠区 开口型式划分 正开口（负重叠）、 零开口（零重叠）和 负开口（正重叠） 图2名不可开门型式的流曲线 1一零乐112…开1【3负开口 b) 图22滑阀的预f1型式 H)负开门(th)b)零开1(t一h)c)正吓ㄩ(1<h)
五、按滑阀的预 开口型式划分 正开口(负重叠)、 零开口(零重叠)和 负开口(正重叠)
滑阀分析 滑阀的开口型式 滑阀有正开口、零开口、负开口三种。 正开口 (a) (6) (c) 零开口 滑阀的开口型式 负开口 a-翠开口(b=B),b一正开口(5<B),c一负开口(b>B)
滑阀分析 滑阀有正开口、零开口、负开口三种。 滑阀的开口型式 正开口 零开口 负开口

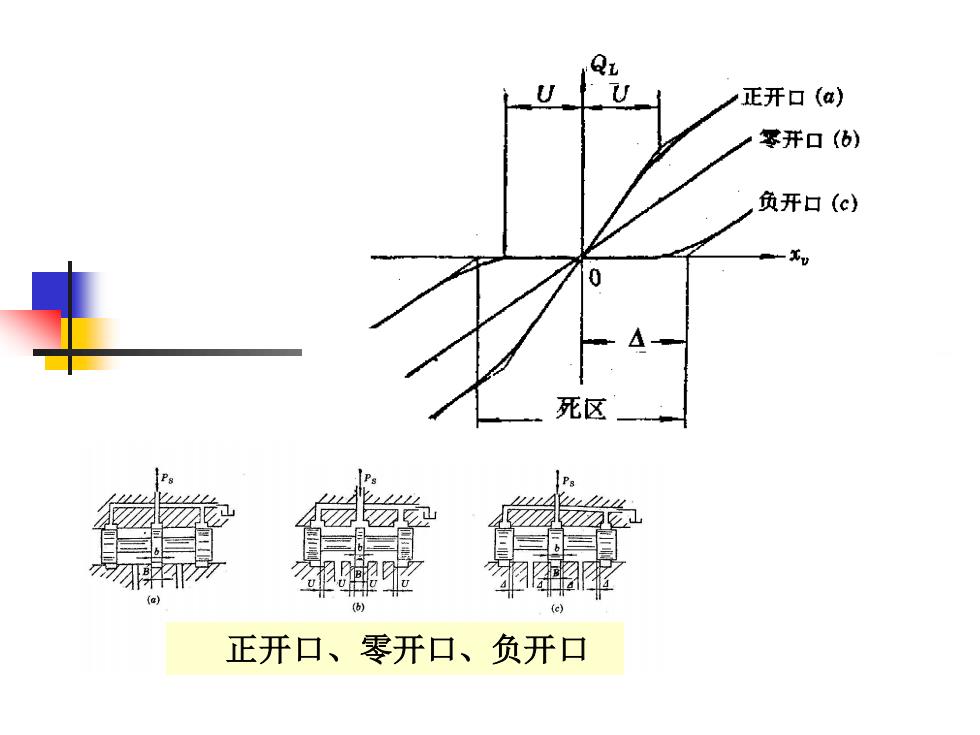

正开口(a) 零开口(6) 负开口(c) -xv 死区 正开口、零开口、负开口
正开口、零开口、负开口
