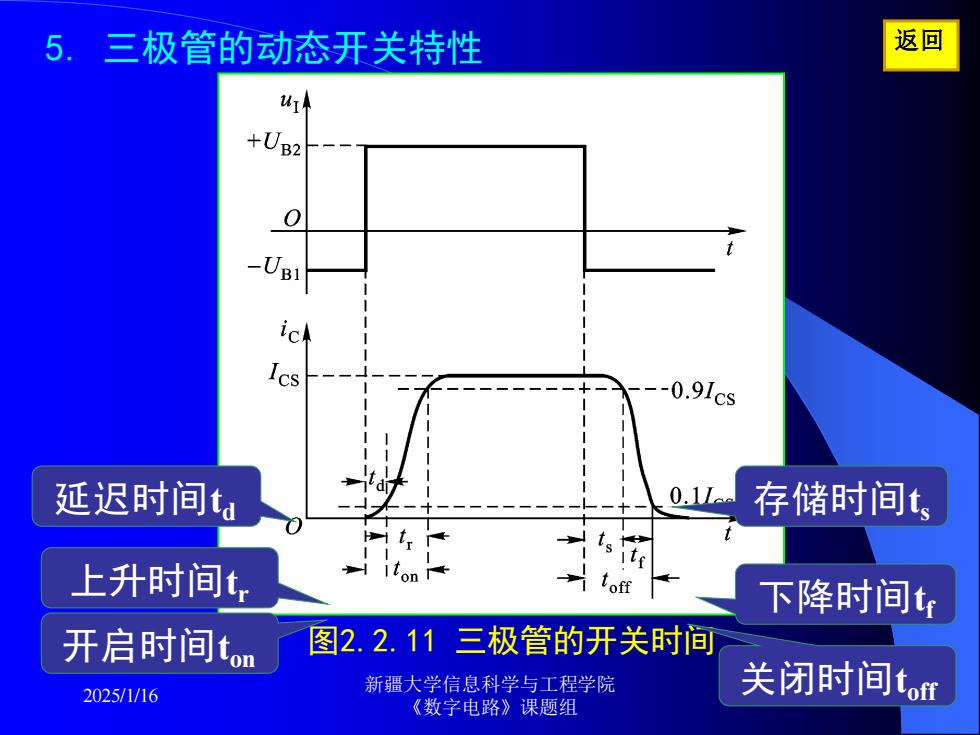

5.三极管的动态开关特性 返回 +UB2 -0.91cs 延迟时间ta 0.1U 存储时间t 上升时间t, on r off 下降时间t 开启时间tom 图2.2.11三极管的开关时间 2025/1/16 新疆大学信息科学与工程学院 关闭时间tor 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 26 5. 三极管的动态开关特性 开启时间ton 图2.2.11 三极管的开关时间 上升时间tr 延迟时间td 关闭时间toff 下降时间tf 存储时间ts 返回
返回 (1)开启时间tom 三极管从截止到饱和所需的时间。 ton ta +tr ta:延迟时间 t,：上升时间 (2)关闭时间to 三极管从饱和到截止所需的时间。 torr ts +tr ：存储时间（几个参数中最长的；饱和越深越长)》 t：下降时间 toff>ton 开关时间一般在纳秒数量级。高频应用时需考虑。 2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 2
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 27 (1) 开启时间ton 三极管从截止到饱和所需的时间。 ton = td +tr td ：延迟时间 tr ：上升时间 (2) 关闭时间toff 三极管从饱和到截止所需的时间。 toff = ts +tf ts ：存储时间（几个参数中最长的；饱和越深越长） tf ：下降时间 toff > ton 。 开关时间一般在纳秒数量级。高频应用时需考虑。 返回

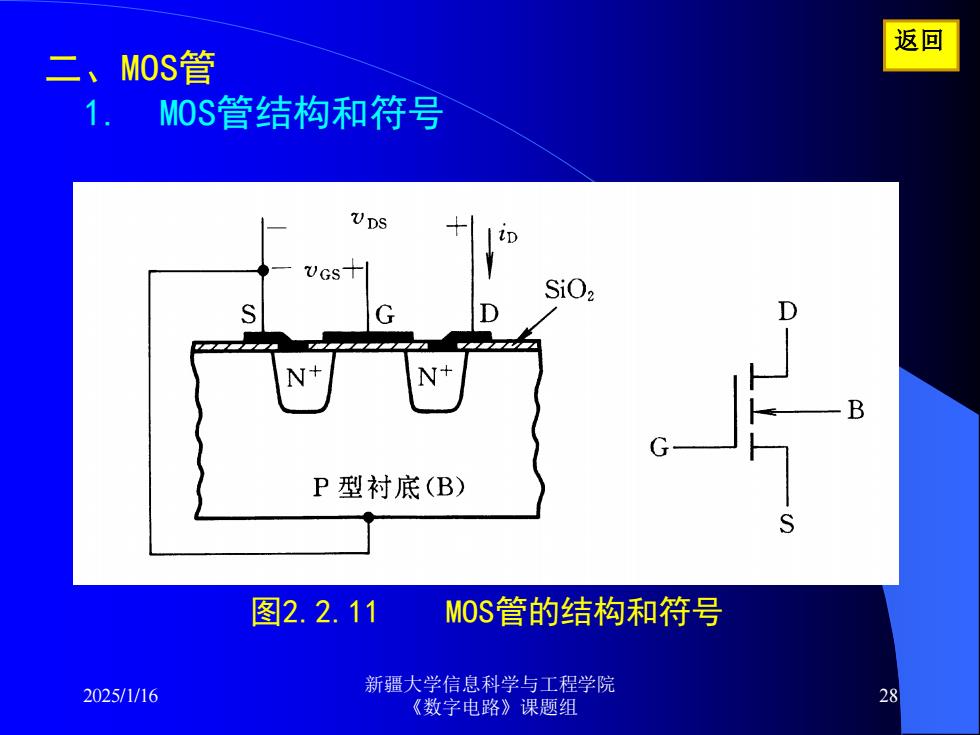

返回 二、MOS管 1.M0S管结构和符号 UDS VGS十 P型衬底(B) 图2.2.11 MOS管的结构和符号 2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 28
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 28 二、MOS管 1. MOS管结构和符号 返回 图2.2.11 MOS管的结构和符号

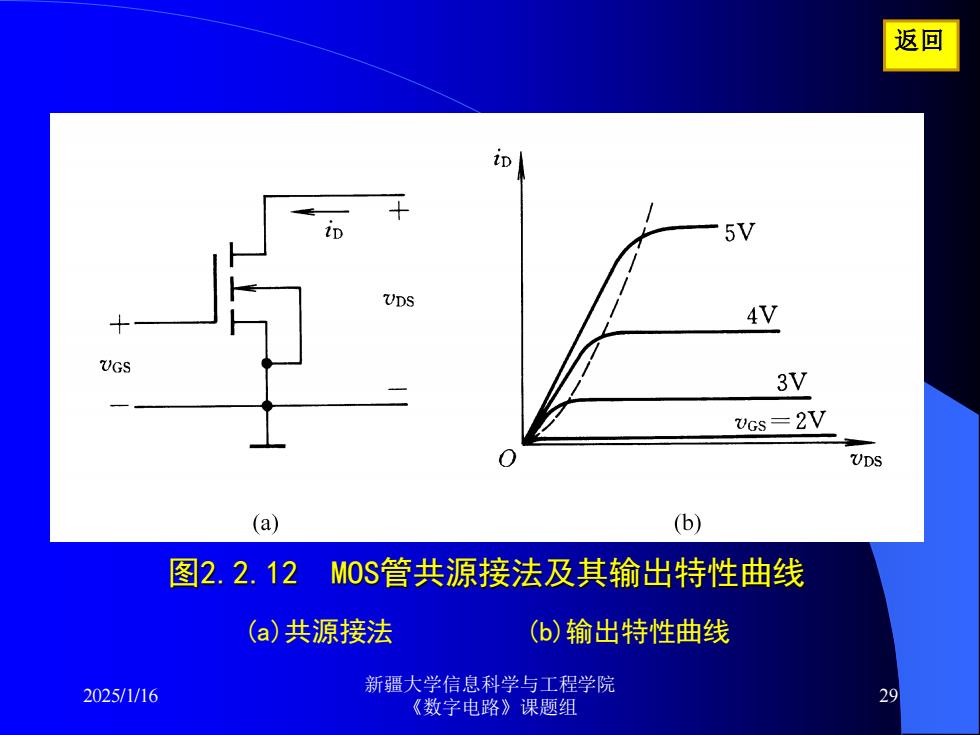

返回 5V UDS 4V UGS 3V UGs =2V UDS (a) (b) 图2.2.12M0S管共源接法及其输出特性曲线 (a)共源接法 (6)输出特性曲线 2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 29
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 29 (a)共源接法 (b)输出特性曲线 图2.2.12 MOS管共源接法及其输出特性曲线 返回

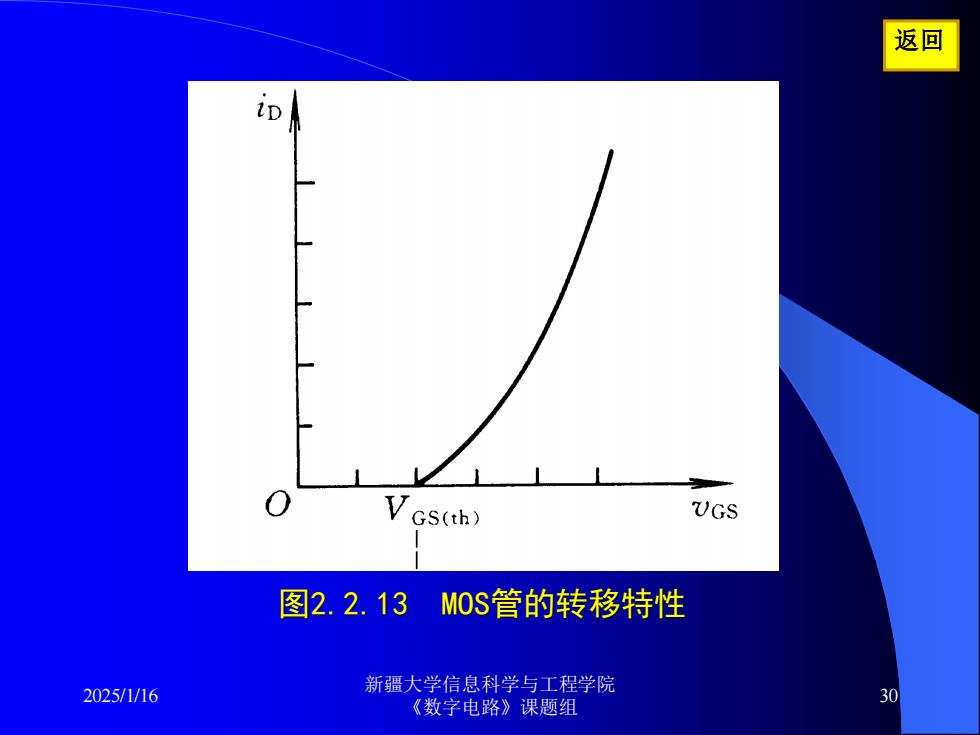

返回 GS(th) VGS 图2.2.13M0S管的转移特性 2025/1/16 新疆大学信息科学与工程学院 30 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 30 图2.2.13 MOS管的转移特性 返回
