工程测本科生试技术Advanced Measuring &Testing in Mechanical Engineering第三章工程测试技术信号调理S3.1电桥电路S3.2信号放大93.3信号变换第三章信号调理返回首页工学院机电工程系A
工程测 试技术 本科生 CAU 1905 T Advanced Measuring & Testing in Mechanical Engineering 第三章 信号调理 第三章 信号调理 工程测试技术 工学院机电工程系 §3.1电桥电路 §3.2信号放大 §3.3信号变换 返回首页

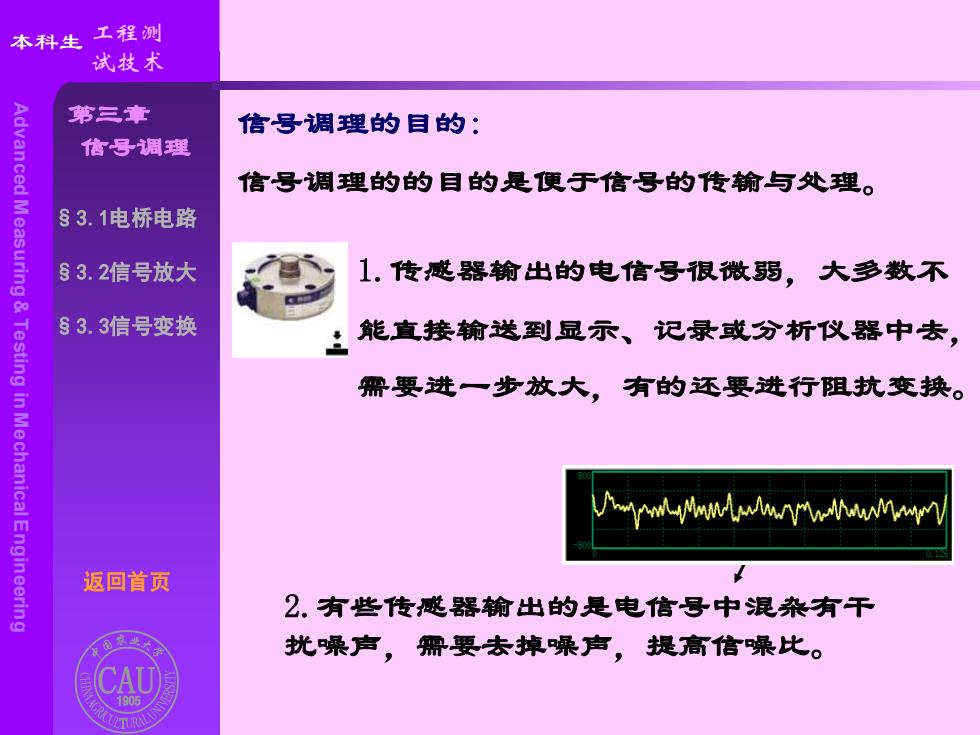

本科生 工程测试技术Advanced Measuring&Testing in MechanicalEngineering第三章信号调理的目的：信号调理信号调理的的目的是便于信号的传输与处理。S3.1电桥电路S3.2信号放大1.传感器输出的电信号很微弱，大多数不S3.3信号变换能直接输送到显示、记录或分析仪器中去需要进一步放大，有的还要进行阻抗变换。wmwwm返回首页2.有些传感器输出的是电信号中混杂有干扰噪声，需要去掉噪声，提高信噪比。CAU
工程测 试技术 本科生 CAU 1905 T Advanced Measuring & Testing in Mechanical Engineering 第三章 信号调理 信号调理的目的: 信号调理的的目的是便于信号的传输与处理。 1.传感器输出的电信号很微弱，大多数不 能直接输送到显示、记录或分析仪器中去， 需要进一步放大，有的还要进行阻抗变换。 2.有些传感器输出的是电信号中混杂有干 扰噪声，需要去掉噪声，提高信噪比。 §3.1电桥电路 §3.2信号放大 §3.3信号变换 返回首页

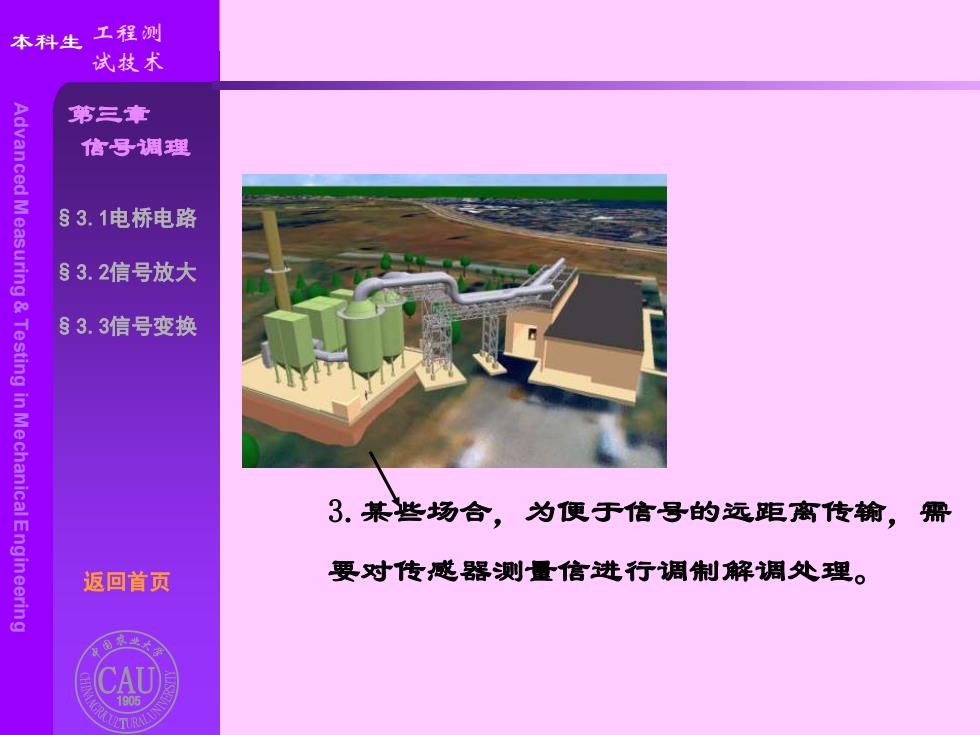

工程测本科生试技术Advanced Measuring &Testing in Mechanical Engineering第三章信号调理S3.1电桥电路S3.2信号放大93.3信号变换3.某些场合，为便于信号的远距离传输，需要对传感器测量信进行调制解调处理。返回首页
工程测 试技术 本科生 CAU 1905 T Advanced Measuring & Testing in Mechanical Engineering 第三章 信号调理 3.某些场合，为便于信号的远距离传输，需 要对传感器测量信进行调制解调处理。 §3.1电桥电路 §3.2信号放大 §3.3信号变换 返回首页

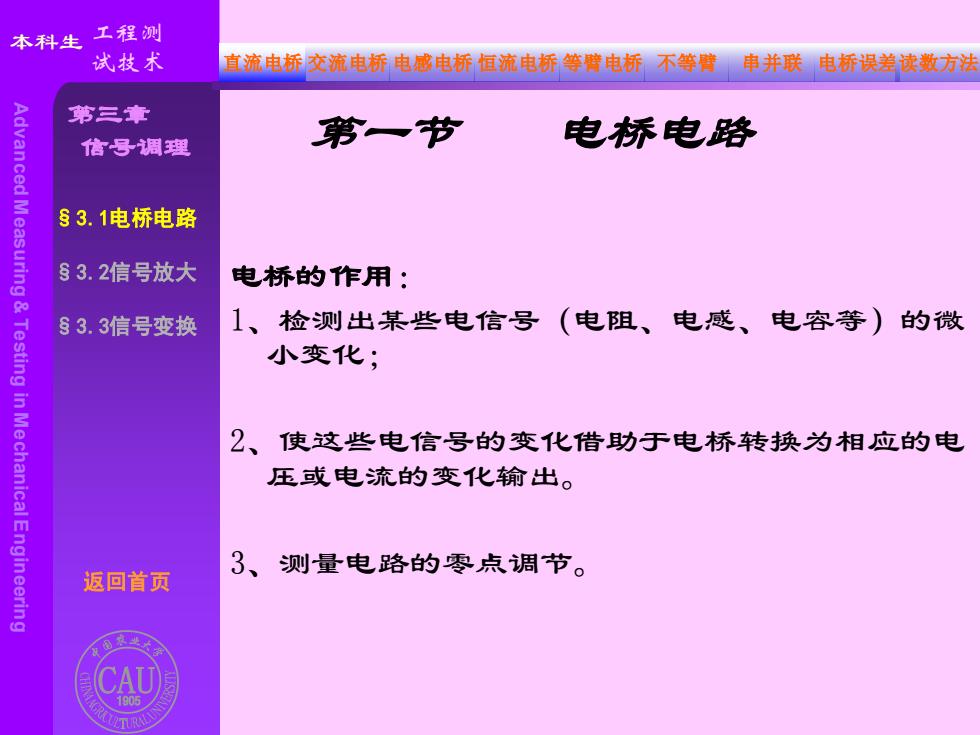

工程测本科生试技术直流电桥交流电桥电感电桥恒流电桥等臂电桥不等臂审井联电桥误差读数方法Advanced Measuring &Testing in Mechanical Engineering第三章第一节电桥电路信号调理S3.1电桥电路S3.2信号放大电桥的作用：1、检测出某些电信号（电阻、电感、电容等）的微83.3信号变换小变化；2、使这些电信号的变化借助于电桥转换为相应的电压或电流的变化输出。3、测量电路的零点调节。返回首页AT
工程测 试技术 本科生 CAU 1905 T Advanced Measuring & Testing in Mechanical Engineering 第三章 信号调理 电桥的作用： 1、检测出某些电信号（电阻、电感、电容等）的微 小变化； 2、使这些电信号的变化借助于电桥转换为相应的电 压或电流的变化输出。 3、测量电路的零点调节。 第一节 电桥电路 直流电桥 交流电桥 电感电桥 恒流电桥 等臂电桥 不等臂 串并联 电桥误差读数方法 §3.1电桥电路 §3.2信号放大 §3.3信号变换 返回首页

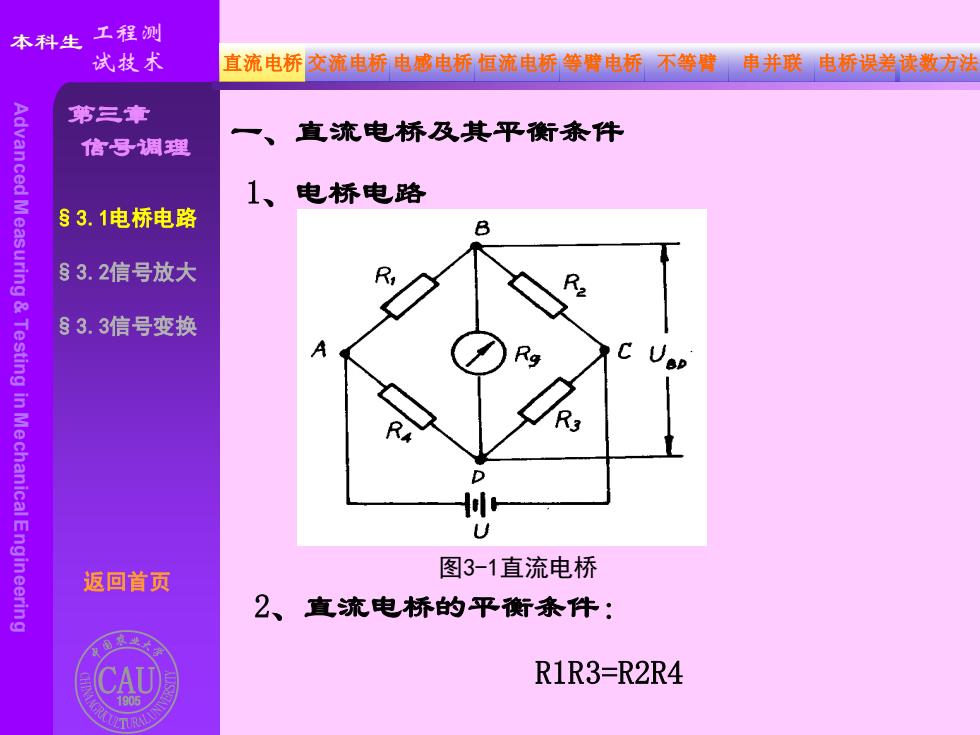

工程测本科生试技术直流电桥交流电桥电感电桥恒流电桥等臂电桥不等臂申并联电桥误差读数方法Advanced Measuring&Testing in MechanicalEngineering第三章直流电桥及其平衡条件信号调理1-电桥电路S3.1电桥电路BS3.2信号放大R,R83.3信号变换UopR3D州U图3-1直流电桥返回首页2、直流电桥的平衡条件：R1R3=R2R4A
工程测 试技术 本科生 CAU 1905 T Advanced Measuring & Testing in Mechanical Engineering 第三章 信号调理 一、直流电桥及其平衡条件 1、电桥电路 2、直流电桥的平衡条件： R1R3=R2R4 §3.1电桥电路 §3.2信号放大 §3.3信号变换 返回首页 直流电桥 交流电桥 电感电桥 恒流电桥 等臂电桥 不等臂 串并联 电桥误差读数方法 图3-1直流电桥
