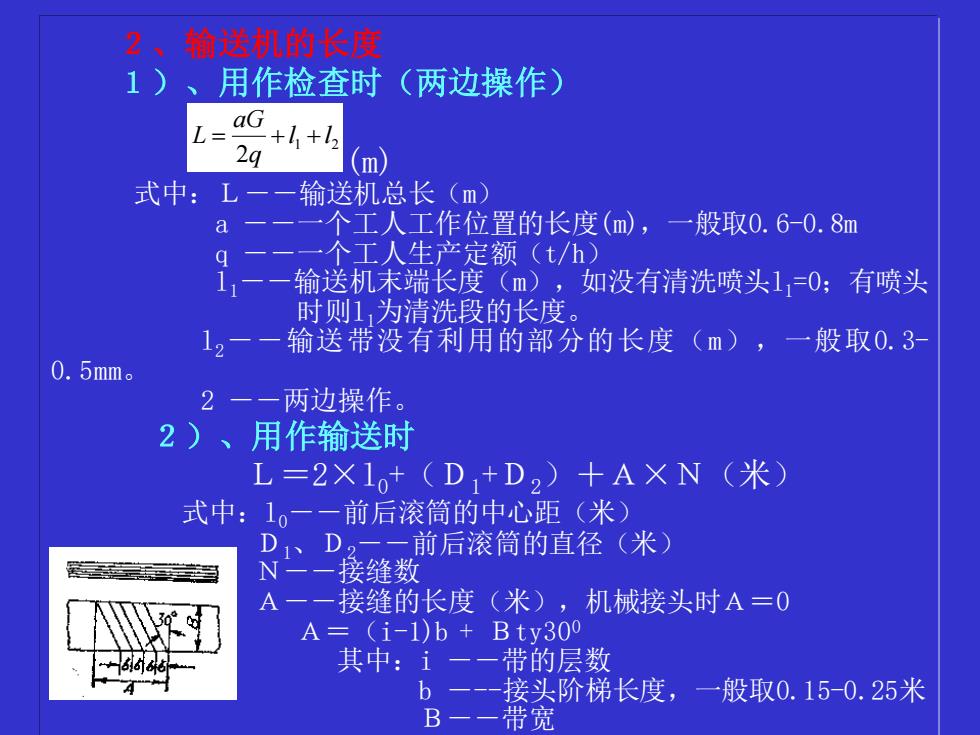

２、输送机的长度 １）、用作检查时（两边操作） (m) 式中：Ｌ－－输送机总长（m） a －－一个工人工作位置的长度(m)，一般取0.6-0.8m q －－一个工人生产定额（t/h） l1－－输送机末端长度（m），如没有清洗喷头l1 =0；有喷头 时则l1为清洗段的长度。 l2－－输送带没有利用的部分的长度（m），一般取0.3- 0.5mm。 2 －－两边操作。 ２）、用作输送时 Ｌ＝2×l0+（Ｄ1+Ｄ2）＋Ａ×Ｎ（米） 式中：l0－－前后滚筒的中心距（米） Ｄ1、Ｄ2－－前后滚筒的直径（米） Ｎ－－接缝数 Ａ－－接缝的长度（米），机械接头时Ａ＝0 Ａ＝（i-1)b + Ｂty300 其中：i －－带的层数 b －-接头阶梯长度，一般取0.15-0.25米 Ｂ－－带宽 1 2 2 l l q aG L = + +
２、输送机的长度 １）、用作检查时（两边操作） (m) 式中：Ｌ－－输送机总长（m） a －－一个工人工作位置的长度(m)，一般取0.6-0.8m q －－一个工人生产定额（t/h） l1－－输送机末端长度（m），如没有清洗喷头l1 =0；有喷头 时则l1为清洗段的长度。 l2－－输送带没有利用的部分的长度（m），一般取0.3- 0.5mm。 2 －－两边操作。 ２）、用作输送时 Ｌ＝2×l0+（Ｄ1+Ｄ2）＋Ａ×Ｎ（米） 式中：l0－－前后滚筒的中心距（米） Ｄ1、Ｄ2－－前后滚筒的直径（米） Ｎ－－接缝数 Ａ－－接缝的长度（米），机械接头时Ａ＝0 Ａ＝（i-1)b + Ｂty300 其中：i －－带的层数 b －-接头阶梯长度，一般取0.15-0.25米 Ｂ－－带宽 1 2 2 l l q aG L = + +

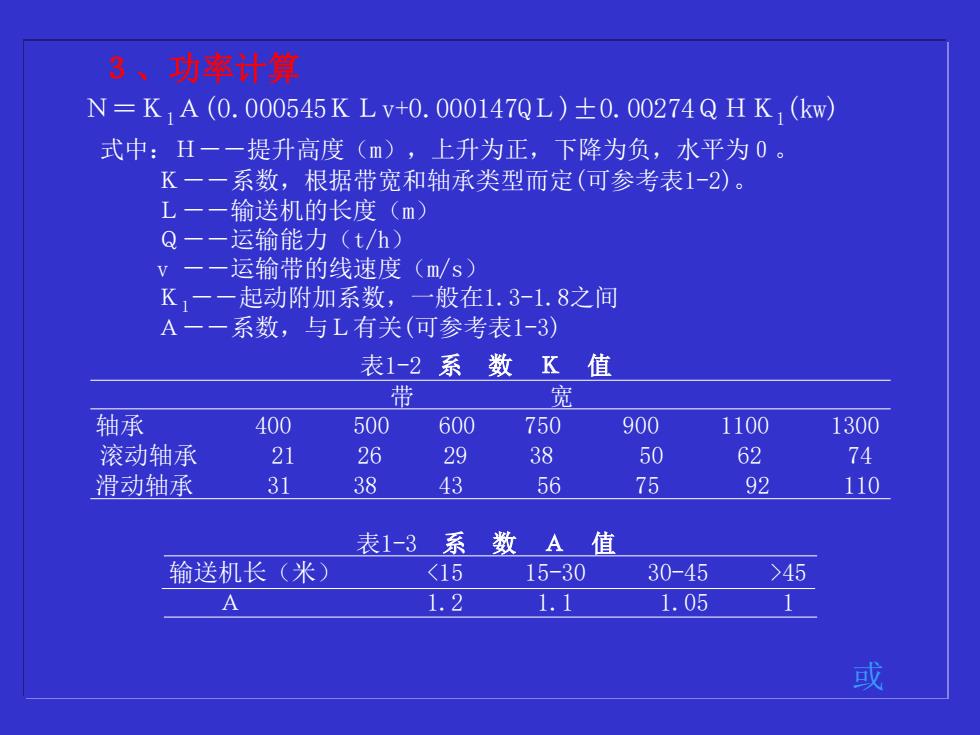

３、功率计算 Ｎ＝Ｋ1Ａ(0.000545ＫＬv+0.000147QＬ)±0.00274ＱＨＫ1(kw) 式中：Ｈ－－提升高度（m），上升为正，下降为负，水平为０。 Ｋ－－系数，根据带宽和轴承类型而定(可参考表1-2)。 Ｌ－－输送机的长度（m） Ｑ－－运输能力（t/h） v －－运输带的线速度（m/s） Ｋ1－－起动附加系数，一般在1.3-1.8之间 Ａ－－系数，与Ｌ有关(可参考表1-3) 表1-2 系 数 Ｋ 值 带 宽 轴承 400 500 600 750 900 1100 1300 滚动轴承 21 26 29 38 50 62 74 滑动轴承 31 38 43 56 75 92 110 表1-3 系 数 Ａ 值 输送机长（米） <15 15-30 30-45 >45 Ａ 1.2 1.1 1.05 1 或
３、功率计算 Ｎ＝Ｋ1Ａ(0.000545ＫＬv+0.000147QＬ)±0.00274ＱＨＫ1(kw) 式中：Ｈ－－提升高度（m），上升为正，下降为负，水平为０。 Ｋ－－系数，根据带宽和轴承类型而定(可参考表1-2)。 Ｌ－－输送机的长度（m） Ｑ－－运输能力（t/h） v －－运输带的线速度（m/s） Ｋ1－－起动附加系数，一般在1.3-1.8之间 Ａ－－系数，与Ｌ有关(可参考表1-3) 表1-2 系 数 Ｋ 值 带 宽 轴承 400 500 600 750 900 1100 1300 滚动轴承 21 26 29 38 50 62 74 滑动轴承 31 38 43 56 75 92 110 表1-3 系 数 Ａ 值 输送机长（米） <15 15-30 30-45 >45 Ａ 1.2 1.1 1.05 1 或
或 式中：Ｇ－－单位时间内的物料输送量（吨／小时） Ｌ－－输送带的长度（米） Ｈ－－提升高度（米） Ｋ－－系数，与Ｌ、Ｇ有关。 1.36－－将马力换算为千瓦 367＝3.6×102 (1kw=102kg(力)×m/s=1000j/s) 表1-4 系 数 Ｋ 值 G 5 10 15 20 30 L 5 45 70 90 100 115 10 60 90 100 120 135 15 70 105 125 135 150 20 80 115 135 145 160 25 85 120 140 150 170 30 90 125 145 160 170 40 100 140 160 170 180 50 110 150 170 180 200 100 140 190 205 215 230 功率计算也可参考其它资料介绍的公式。 其他相关设备 1.36 367 GH K GL N = +
或 式中：Ｇ－－单位时间内的物料输送量（吨／小时） Ｌ－－输送带的长度（米） Ｈ－－提升高度（米） Ｋ－－系数，与Ｌ、Ｇ有关。 1.36－－将马力换算为千瓦 367＝3.6×102 (1kw=102kg(力)×m/s=1000j/s) 表1-4 系 数 Ｋ 值 G 5 10 15 20 30 L 5 45 70 90 100 115 10 60 90 100 120 135 15 70 105 125 135 150 20 80 115 135 145 160 25 85 120 140 150 170 30 90 125 145 160 170 40 100 140 160 170 180 50 110 150 170 180 200 100 140 190 205 215 230 功率计算也可参考其它资料介绍的公式。 其他相关设备 1.36 367 GH K GL N = +

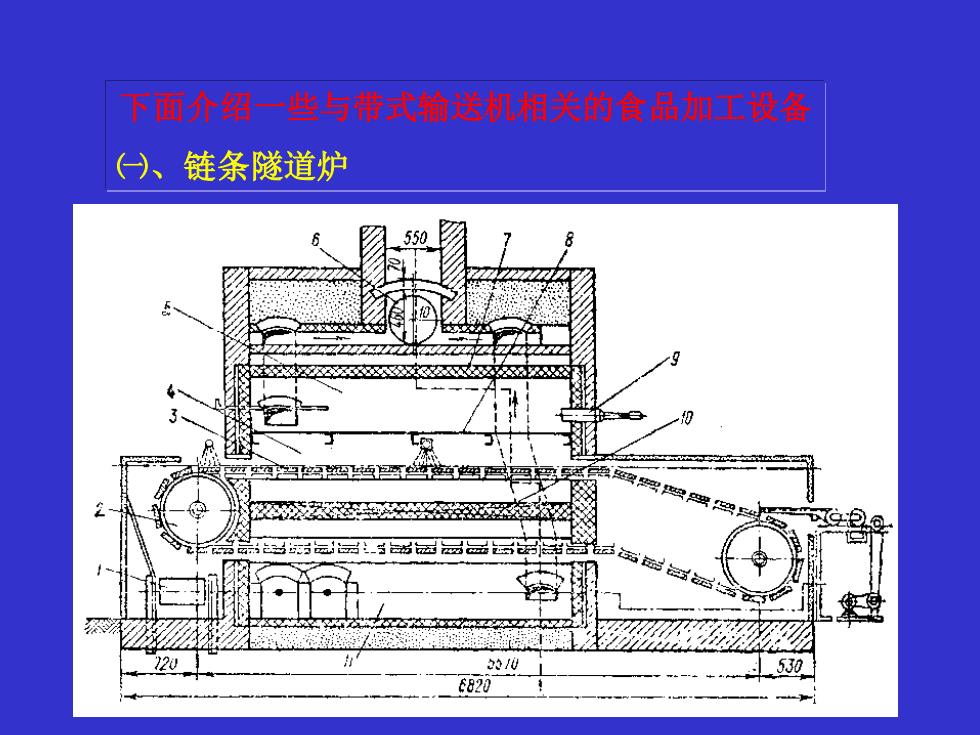

下面介绍一些与带式输送机相关的食品加工设备 ㈠、链条隧道炉
下面介绍一些与带式输送机相关的食品加工设备 ㈠、链条隧道炉

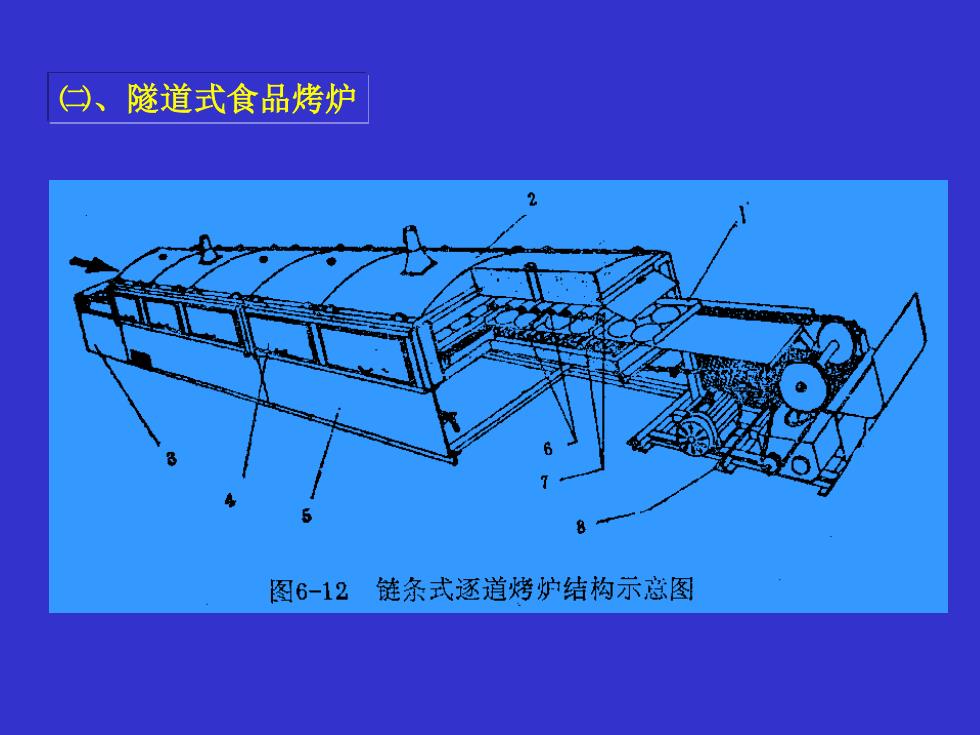

㈡、隧道式食品烤炉
㈡、隧道式食品烤炉
