第四章平面连杆机构 内容提要 本章着重讨论机械中常见的平面四杆机构。首先介绍了平面四杆机构的基本型式及其演化方 法，其次分析了平面四杆机构的运动特性和传力特性，最后介绍了平面四杆机构设计的图解法、 解析法等。 4.1概述 连杆机构(linkage mechanism)是由若干刚性构件用低副联接所组成的机构，故又称为低副 机构(lower pair mechanism)。在连杆机构中，若各运动构件均在同一平面或相互平行的平面内 运动，则称为平面连杆机构(planar linkage mechanism):若各运动构件不都在同一平面或相互平 行的平面内运动，则称为空间连杆机构(spatial linkage mechanism)。平面连杆机构的构件运动 形式多样，可实现转动、摆动、移动和平面复杂运动，也可实现已知的运动规律及轨迹，因此平 面连杆机构被广泛应用于各种机械和仪表中。如图41所示的铸造造型机砂箱翻转机构、图42 所示的车门开闭机构、图4-3所示的搅拌机构等。 平面连杆机构之所以应用如此广泛，因其具有以下显著的优点：(1)其运动副元素为面接触 压力较小，承载能力较大，且面接触便于润滑，磨损小：(2)由于两构件接触面是圆柱或平面， 加工制造方便，且易获得较高的精度：(3)两构件之间的接触是靠本身的几何封闭来维系的，不 像其它机构有时需利用弹簧或其它措施的力封闭来保持接触，对保证工作的可靠性有利。 当然平面连杆机构也存在一定的缺点：(1)一般情况下只能近似实现给定的运动规律或运动 轨迹，且设计较为复杂：(2)当给定的运动要求较多或较复杂时，需增加构件或运动副，使机构 结构复杂，积累误差增大，传动效率降低，影响其传动的精度和效率：(3)平面连杆机构中作平 面复杂运动和往复运动的构件所产生的惯性力往往难以平衡，在高速时易引起较大的振动和动载 荷，故常用于速度较低的场合。 近年来，随着连杆设计方法的发展，电子计算机的普及应用及相关设计软件的开发，连杆机 构的研究取得了长足的发展，不再局限于单自由度四杆机构的研究，也注重对多杆多自由度连杆 机构的研究，并提出了一些有关这类机构的分析及综合的方法。在设计要求上己不再局限于运动 学要求，而是同时兼顾机构的动力学特性，特别是对于高速机械，考虑构件弹性变形的运动弹性 动力学已得到很快的发展。在研究方法上，优化方法和计算机辅助设计的应用已成为研究连杆机 构的重要方法，并已相应地绵制出大量的，活用范围广、计算耗时少、使用方便的通用软件。随 着计算机的发展和现代数学工具的日益完善，以前不易解决的复杂平面连杆机构的设计问题，正 步得到解决。 分
53 第四章 平面连杆机构 内容提要 本章着重讨论机械中常见的平面四杆机构。首先介绍了平面四杆机构的基本型式及其演化方 法，其次分析了平面四杆机构的运动特性和传力特性，最后介绍了平面四杆机构设计的图解法、 解析法等。 4.1 概述 连杆机构（linkage mechanism）是由若干刚性构件用低副联接所组成的机构，故又称为低副 机构（lower pair mechanism）。在连杆机构中，若各运动构件均在同一平面或相互平行的平面内 运动，则称为平面连杆机构（planar linkage mechanism）；若各运动构件不都在同一平面或相互平 行的平面内运动，则称为空间连杆机构（spatial linkage mechanism）。平面连杆机构的构件运动 形式多样，可实现转动、摆动、移动和平面复杂运动，也可实现已知的运动规律及轨迹，因此平 面连杆机构被广泛应用于各种机械和仪表中。如图 4-1 所示的铸造造型机砂箱翻转机构、图 4-2 所示的车门开闭机构、图 4-3 所示的搅拌机构等。 平面连杆机构之所以应用如此广泛，因其具有以下显著的优点：（1）其运动副元素为面接触， 压力较小，承载能力较大，且面接触便于润滑，磨损小；（2）由于两构件接触面是圆柱或平面， 加工制造方便，且易获得较高的精度；（3）两构件之间的接触是靠本身的几何封闭来维系的，不 像其它机构有时需利用弹簧或其它措施的力封闭来保持接触，对保证工作的可靠性有利。 当然平面连杆机构也存在一定的缺点：（1）一般情况下只能近似实现给定的运动规律或运动 轨迹，且设计较为复杂；（2）当给定的运动要求较多或较复杂时，需增加构件或运动副，使机构 结构复杂，积累误差增大，传动效率降低，影响其传动的精度和效率；（3）平面连杆机构中作平 面复杂运动和往复运动的构件所产生的惯性力往往难以平衡，在高速时易引起较大的振动和动载 荷，故常用于速度较低的场合。 近年来，随着连杆设计方法的发展，电子计算机的普及应用及相关设计软件的开发，连杆机 构的研究取得了长足的发展，不再局限于单自由度四杆机构的研究，也注重对多杆多自由度连杆 机构的研究，并提出了一些有关这类机构的分析及综合的方法。在设计要求上已不再局限于运动 学要求，而是同时兼顾机构的动力学特性，特别是对于高速机械，考虑构件弹性变形的运动弹性 动力学已得到很快的发展。在研究方法上，优化方法和计算机辅助设计的应用已成为研究连杆机 构的重要方法，并已相应地编制出大量的，适用范围广、计算耗时少、使用方便的通用软件。随 着计算机的发展和现代数学工具的日益完善，以前不易解决的复杂平面连杆机构的设计问题，正 逐步得到解决
图41铸造造型机砂箱翻转机构 图42搅拌机构 D D 4 图43车门开闭机构 4.2平面四杆机构的基本形式 在平面连杆机构中，结构最简单、应用最广泛的是由4个构件所组成的平面四杆机构，其它 多杆机构都是在此基础上依次增加杆组扩充而成的，本章重点讨论四杆机构及其设计。 4.2.1铰链四杆机构的组成 所有运动副均为转动副的四杆机构称为铰链四杆机构，如图44所示，它是平面四杆机构的 最基本型式，其它型式的平面四杆机构都可看作是在它的基础 上通过演化而成。在此机构中，固定不动的构件2为机架，通 过运动副A、D与机架直接相连的构件1、3称为连架杆(side Iik),不直接与机架相连的构件4称为连杆。若组成转动副的 两构件能作整周相对转动，则称此转动副为整转副(revolute pair of revolving motion),如转动副A、B:不能作整周相对运动的 称为摆转副(revolute pair of swing motion),如转动副C、D, 与机架组成整转副，能作整周回转的连架杆称为曲柄(crak) 图44铰链四杆机构 如构件1：与机架组成摆转副，仅能在某一角度范围内往复摆
54 图 4-1 铸造造型机砂箱翻转机构 图 4-2 搅拌机构 图 4-3 车门开闭机构 4.2 平面四杆机构的基本形式 在平面连杆机构中，结构最简单、应用最广泛的是由 4 个构件所组成的平面四杆机构，其它 多杆机构都是在此基础上依次增加杆组扩充而成的，本章重点讨论四杆机构及其设计。 4.2.1 铰链四杆机构的组成 所有运动副均为转动副的四杆机构称为铰链四杆机构，如图 4-4 所示，它是平面四杆机构的 最基本型式，其它型式的平面四杆机构都可看作是在它的基础 上通过演化而成。在此机构中，固定不动的构件 2 为机架，通 过运动副 A、D 与机架直接相连的构件 1、3 称为连架杆（side link），不直接与机架相连的构件 4 称为连杆。若组成转动副的 两构件能作整周相对转动，则称此转动副为整转副（revolute pair of revolving motion），如转动副 A、B；不能作整周相对运动的 称为摆转副（revolute pair of swing motion），如转动副 C、D。 与机架组成整转副，能作整周回转的连架杆称为曲柄（crank）， 如构件 1；与机架组成摆转副，仅能在某一角度范围内往复摆 图 4-4 铰链四杆机构
动的连架杆称为摇杆(rocker),如构件3。 4.2.2铰链四杆机构的基本型式 铰链四杆机构可按两连架杆运动形式它分为3种基本型式：曲柄摇杆机构、双曲柄机构和双 摇杆机构。 1.曲柄摇杆机构 在较链四杆机构中，若两连架杆中的一杆为曲柄，另一杆为摇杆，则称该四杆机构为曲柄摇 杆机构(crank-rocker mechanism),如图4-5a所示。曲柄摇杆机构中，若以曲柄为原动件，可将 曲柄的连续转动转变为摇杆的往复摆动：若以摇杆为原动件，可将摇杆的摆动转变为曲柄的整周 转动。此种机构广泛地应用于各种机械中，如图4-6所示的雷达天线俯仰搜索机构（曲柄1转动时， 可带动摇杆3摆动以调整雷达天线仰角)，图4-7所示的缝纫机踏板机构（摇杆3摆动时，可带动 曲柄1整周回转)。 a (b) (c) 图45铰链四杆机构基本型式 天线 D 图4-6雷达天线俯仰搜索机构 图47缝纫机踏板机构 2.双曲柄机构 如图45b所示的铰链四杆机构中，两个连架杆相对机架作整周的回转运动，均为曲柄，此机 构称为双曲柄机构(double-crank mechanism)。在双曲柄机构中，主动曲柄连续等速转动时， 从动曲柄一般作变速转动。如图4-8所示的惯性筛机构，当主动曲柄1等速回转时，从动曲柄3变 速回转，使筛子6具有较大变化的加速度，从而利用加速度所产生的惯性力，达到筛分物料的目 的
55 动的连架杆称为摇杆（rocker），如构件 3。 4.2.2 铰链四杆机构的基本型式 铰链四杆机构可按两连架杆运动形式它分为 3 种基本型式：曲柄摇杆机构、双曲柄机构和双 摇杆机构。 1．曲柄摇杆机构 在铰链四杆机构中，若两连架杆中的一杆为曲柄，另一杆为摇杆，则称该四杆机构为曲柄摇 杆机构（crank-rocker mechanism），如图4-5a所示。曲柄摇杆机构中，若以曲柄为原动件，可将 曲柄的连续转动转变为摇杆的往复摆动；若以摇杆为原动件，可将摇杆的摆动转变为曲柄的整周 转动。此种机构广泛地应用于各种机械中，如图4-6所示的雷达天线俯仰搜索机构（曲柄1转动时， 可带动摇杆3摆动以调整雷达天线仰角），图4-7所示的缝纫机踏板机构（摇杆3摆动时，可带动 曲柄1整周回转）。 （a） （b） （c） 图 4-5 铰链四杆机构基本型式 图 4-6 雷达天线俯仰搜索机构 图 4-7 缝纫机踏板机构 2．双曲柄机构 如图4-5b所示的铰链四杆机构中，两个连架杆相对机架作整周的回转运动，均为曲柄，此机 构称为双曲柄机构（double-crank mechanism）。在双曲柄机构中，主动曲柄连续等速转动时， 从动曲柄一般作变速转动。如图4-8所示的惯性筛机构，当主动曲柄1等速回转时，从动曲柄3变 速回转，使筛子6具有较大变化的加速度，从而利用加速度所产生的惯性力，达到筛分物料的目 的
。E 77777 1 图48惯性筛机构 图49平行四边形机构 在双曲柄机构中，若相对两构件长度相等且平行（如图49所示），则称为平行四边形机构 (parallel-.crank mechanism)。这种机构的特点是两曲柄均以相同的角速度转动，连杆作平行移 动。但在平行四边形机构中，有一个位置不确定的问题，如图410所示，当主动曲柄运动到B 位置时，从动曲柄可有两个位置C2和C2。为解决此问题，通常采用两种方法：一是在从动曲柄 上加装一个惯性较大的轮子，利用惯性维持从动曲柄转向不变：二是通过虚约束使机构保持平行 四边形，避免机构运动位置的不确定问题，如411所示的机车车轮联动的平行四边形机构。 B 2 3 图410平行四边形机构中的位置不确定问题 图411机车车轮联动的平行四边形机构 如图412所示的双曲柄机构，两曲柄长度相同，连杆与机架不平行，主、从动曲柄转向相 反，故称为反平行四边形机构(antiparallel-crank mechanism)。图42所示的车门开闭机构即为 其应用实例，它利用反平行四边形机构运动时，两曲柄转向相反的特性，达到两扇车门同时散开 或关闭的目的。 、2 4 3 图412反平行四边形机构 3.双摇杆机构 如图4-5c所示的铰链四杆机构，两连架杆均为摇杆，则称为双摇杆机构(double-rocker mechanism)。它可把一个摇杆的摆动转变为另一个摇杆的摆动。如图4-13所示的鹤式起重机中 的四杆机构ABCD即为双摇杆机构，当主动摇杆AB摆动时，从动摇杆CD随之摆动，位于连杆 BC延长线上的重物悬挂点E将沿近似水平直线移动。在双摇杆机构中，若两摇杆的长度相等
56 图 4-8 惯性筛机构 图 4-9 平行四边形机构 在双曲柄机构中，若相对两构件长度相等且平行（如图4-9所示），则称为平行四边形机构 （parallel-crank mechanism）。这种机构的特点是两曲柄均以相同的角速度转动，连杆作平行移 动。但在平行四边形机构中，有一个位置不确定的问题，如图4-10所示，当主动曲柄运动到B2 位置时，从动曲柄可有两个位置C2和C2 '。为解决此问题，通常采用两种方法：一是在从动曲柄 上加装一个惯性较大的轮子，利用惯性维持从动曲柄转向不变；二是通过虚约束使机构保持平行 四边形，避免机构运动位置的不确定问题，如4-11所示的机车车轮联动的平行四边形机构。 图 4-10 平行四边形机构中的位置不确定问题 图 4-11 机车车轮联动的平行四边形机构 如图 4-12 所示的双曲柄机构，两曲柄长度相同，连杆与机架不平行，主、从动曲柄转向相 反，故称为反平行四边形机构（antiparallel-crank mechanism）。图 4-2 所示的车门开闭机构即为 其应用实例，它利用反平行四边形机构运动时，两曲柄转向相反的特性，达到两扇车门同时敞开 或关闭的目的。 图 4-12 反平行四边形机构 3．双摇杆机构 如图 4-5c 所示的铰链四杆机构，两连架杆均为摇杆，则称为双摇杆机构（double-rocker mechanism）。它可把一个摇杆的摆动转变为另一个摇杆的摆动。如图 4-13 所示的鹤式起重机中 的四杆机构 ABCD 即为双摇杆机构，当主动摇杆 AB 摆动时，从动摇杆 CD 随之摆动，位于连杆 BC 延长线上的重物悬挂点 E 将沿近似水平直线移动。在双摇杆机构中，若两摇杆的长度相等

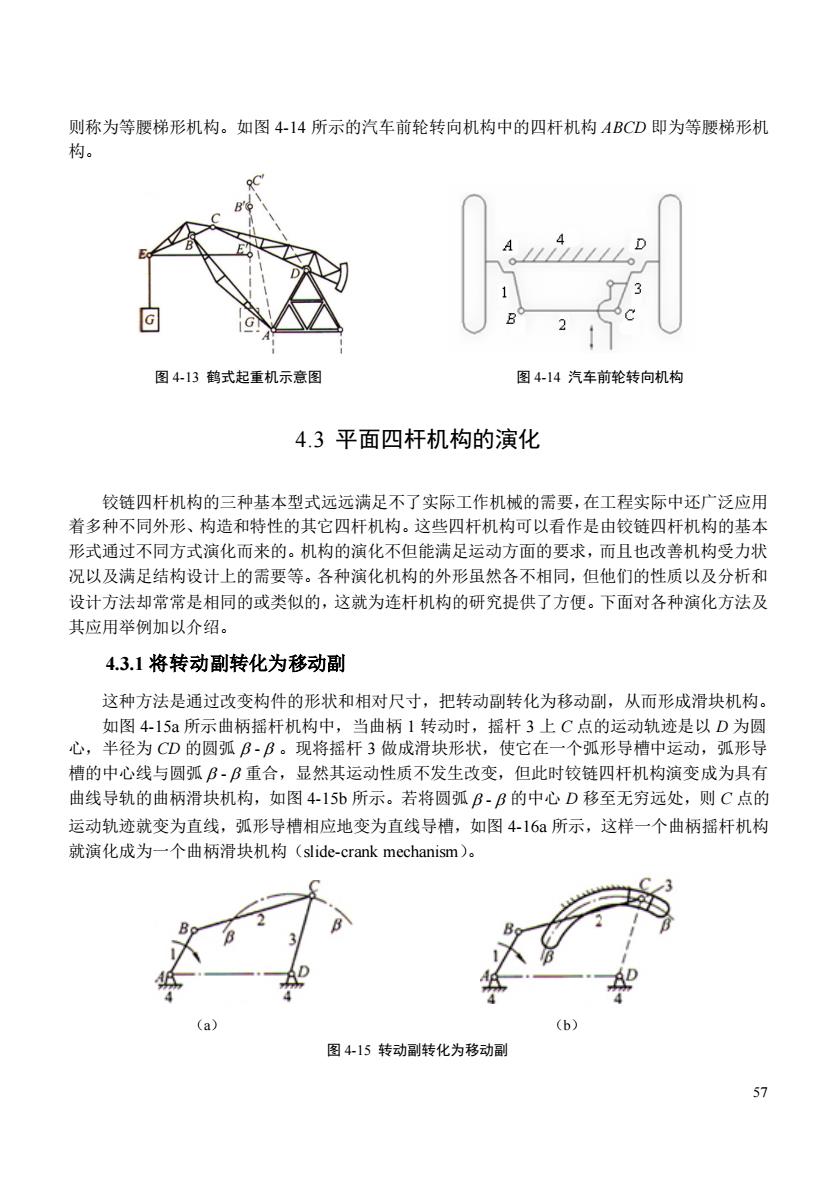

则称为等腰梯形机构。如图414所示的汽车前轮转向机构中的四杆机构ABCD即为等腰梯形机 构。 图4-13鹤式起重机示意图 图4-14汽车前轮转向机构 4.3平面四杆机构的演化 铰链四杆机构的三种基本型式远远满足不了实际工作机械的需要，在工程实际中还广泛应用 着多种不同外形、构造和特性的其它四杆机构。这些四杆机构可以看作是由铰链四杆机构的基本 形式通过不同方式演化而来的。机构的演化不但能满足运动方面的要求，而且也改善机构受力状 况以及满足结构设计上的需要等。各种演化机构的外形虽然各不相同，但他们的性质以及分析和 设计方法却常常是相同的或类似的，这就为连杆机构的研究提供了方便。下面对各种演化方法及 其应用举例加以介绍。 4.3.1将转动副转化为移动副 这种方法是通过改变构件的形状和相对尺寸，把转动副转化为移动副，从而形成滑块机构。 如图4-15a所示曲柄摇杆机构中，当曲柄1转动时，摇杆3上C点的运动轨迹是以D为圆 心，半径为CD的圆弧B-B。现将摇杆3做成滑块形状，使它在一个弧形导槽中运动，弧形导 槽的中心线与圆弧B-B重合，显然其运动性质不发生改变，但此时铰链四杆机构演变成为具有 曲线导轨的曲柄滑块机构，如图415b所示。若将圆弧B-B的中心D移至无穷远处，则C点的 运动轨迹就变为直线，弧形导槽相应地变为直线导槽，如图4-16a所示，这样一个曲柄摇杆机构 就演化成为一个曲柄滑块机构(slide--crank mechanism)。 a (b) 图415转动副转化为移动副
57 则称为等腰梯形机构。如图 4-14 所示的汽车前轮转向机构中的四杆机构 ABCD 即为等腰梯形机 构。 图 4-13 鹤式起重机示意图 图 4-14 汽车前轮转向机构 4.3 平面四杆机构的演化 铰链四杆机构的三种基本型式远远满足不了实际工作机械的需要，在工程实际中还广泛应用 着多种不同外形、构造和特性的其它四杆机构。这些四杆机构可以看作是由铰链四杆机构的基本 形式通过不同方式演化而来的。机构的演化不但能满足运动方面的要求，而且也改善机构受力状 况以及满足结构设计上的需要等。各种演化机构的外形虽然各不相同，但他们的性质以及分析和 设计方法却常常是相同的或类似的，这就为连杆机构的研究提供了方便。下面对各种演化方法及 其应用举例加以介绍。 4.3.1 将转动副转化为移动副 这种方法是通过改变构件的形状和相对尺寸，把转动副转化为移动副，从而形成滑块机构。 如图 4-15a 所示曲柄摇杆机构中，当曲柄 1 转动时，摇杆 3 上 C 点的运动轨迹是以 D 为圆 心，半径为 CD 的圆弧 - 。现将摇杆 3 做成滑块形状，使它在一个弧形导槽中运动，弧形导 槽的中心线与圆弧 - 重合，显然其运动性质不发生改变，但此时铰链四杆机构演变成为具有 曲线导轨的曲柄滑块机构，如图 4-15b 所示。若将圆弧 - 的中心 D 移至无穷远处，则 C 点的 运动轨迹就变为直线，弧形导槽相应地变为直线导槽，如图 4-16a 所示，这样一个曲柄摇杆机构 就演化成为一个曲柄滑块机构（slide-crank mechanism）。 （a） （b） 图 4-15 转动副转化为移动副
