BUCT 机械创新设计 第8章反求设计与创新 8.1概述 8.2反求设计内容及过程 8.3反求实例分析
第8章 反求设计与创新 8.1 概述 8.2 反求设计内容及过程 8.3 反求实例分析 BUCT 机械创新设计

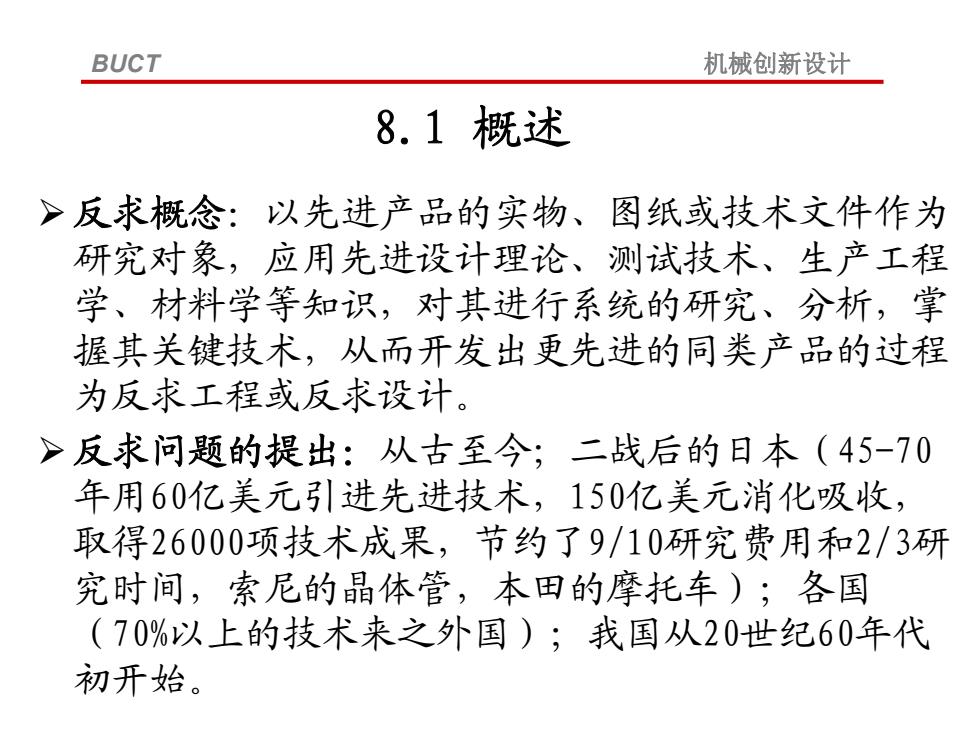

BUCT 机械创新设计 8.1概述 >反求概念：以先进产品的实物、图纸或技术文件作为 研究对象，应用先进设计理论、测试技术、生产工程 学、材料学等知识，对其进行系统的研究、分析，掌 握其关键技术，从而开发出更先进的同类产品的过程 为反求工程或反求设计。 >反求问题的提出：从古至今；二战后的日本(45-70 年用60亿美元引进先进技术，150亿美元消化吸收， 取得26000项技术成果，节约了9/10研究费用和2/3研 究时间，索尼的晶体管，本田的摩托车)；各国 (70%以上的技术来之外国)；我国从20世纪60年代 初开始
8.1 概述 反求概念：以先进产品的实物、图纸或技术文件作为 研究对象，应用先进设计理论、测试技术、生产工程 学、材料学等知识，对其进行系统的研究、分析，掌 握其关键技术，从而开发出更先进的同类产品的过程 为反求工程或反求设计。 反求问题的提出：从古至今；二战后的日本（45-70 年用60亿美元引进先进技术，150亿美元消化吸收， 取得26000项技术成果，节约了9/10研究费用和2/3研 究时间，索尼的晶体管，本田的摩托车）；各国 （70%以上的技术来之外国）；我国从20世纪60年代 初开始。 BUCT 机械创新设计
BUCT 机械创新设计 >反求设计的含义 产生 新产品 改进 创新 分析、研究 事物真相 已知事物 (产品、软件、 影像)
已知事物 （产品、软件、 影像） 分析、研究 事物真相 改进 创新 产生 新产品 反求设计的含义 BUCT 机械创新设计

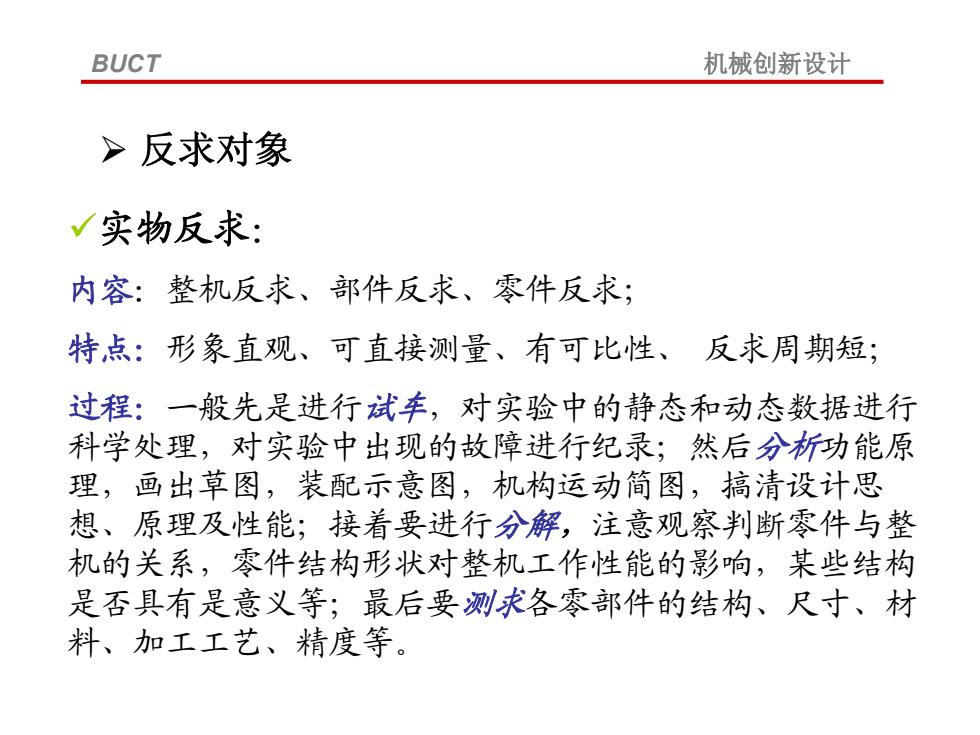

BUCT 机械创新设计 >反求对象 √实物反求： 内容：整机反求、部件反求、零件反求； 特点：形象直观、可直接测量、有可比性、反求周期短； 过程：一般先是进行试车，对实验中的静态和动态数据进行 科学处理，对实验中出现的故障进行纪录；然后分析功能原 理，画出草图，装配示意图，机构运动简图，搞清设计思 想、原理及性能；接着要进行分解，注意观察判断零件与整 机的关系，零件结构形状对整机工作性能的影响，某些结构 是否具有是意义等；最后要测求各零部件的结构、尺寸、材 料、加工工艺、精度等
实物反求： 内容：整机反求、部件反求、零件反求； 特点：形象直观、可直接测量、有可比性、 反求周期短； 过程：一般先是进行试车，对实验中的静态和动态数据进行 科学处理，对实验中出现的故障进行纪录；然后分析功能原 理，画出草图，装配示意图，机构运动简图，搞清设计思 想、原理及性能；接着要进行分解，注意观察判断零件与整 机的关系，零件结构形状对整机工作性能的影响，某些结构 是否具有是意义等；最后要测求各零部件的结构、尺寸、材 料、加工工艺、精度等。 BUCT 机械创新设计 反求对象
BUCT 机械创新设计 √软件反求 内容：图纸、技术资料、产品样本、说明书等。 特点：已知产品的功能原理，结构组成，比较详 细地了解零件的材料、尺寸、精度。 过程：论证（引进必要性和可行性）分析（原理 方案、技术条件)换算（标准的换算和材料牌号 的代换)计算和模拟实验
软件反求 内容：图纸、技术资料、产品样本、说明书等。 特点：已知产品的功能原理，结构组成，比较详 细地了解零件的材料、尺寸、精度。 过程：论证（引进必要性和可行性）分析（原理 方案、技术条件）换算（标准的换算和材料牌号 的代换）计算和模拟实验 BUCT 机械创新设计
