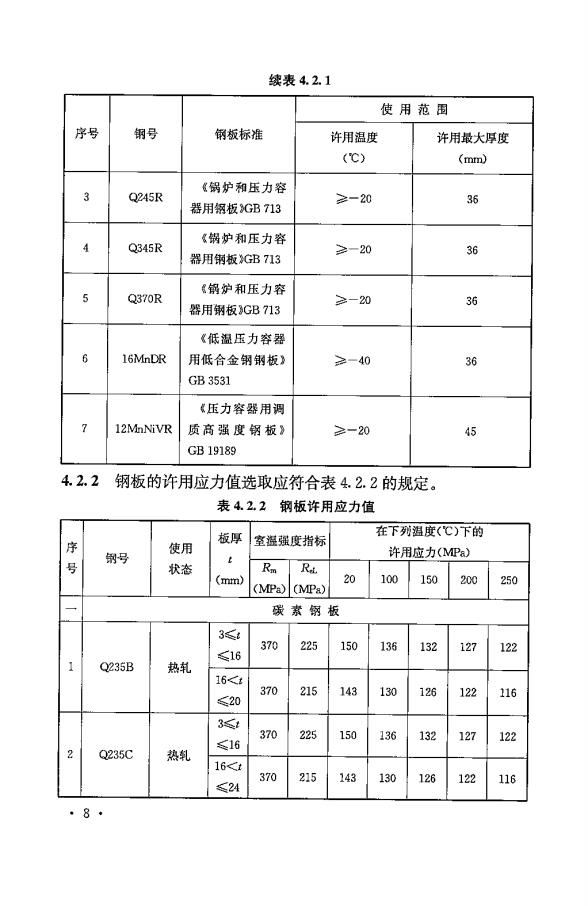

续表4.2.1使用范围序号钢号钢板标准许用温度许用最大厚度(℃)(mm)《锅炉和压力容3Q245R≥-2036器用钢板3GB713《锅炉和压力容AQ345R≥-2036器用钠板》GB713锅炉和压力容5Q370R≥2036器用钢板》GB713《低温压力容器616MnDR用低合金钢钢板》≥-4036GB 3531《压力容器用调712MnNiVR质高强度钢板》≥-2045GB 191894. 2. 2钢板的许用应力值选取应符合表4.2.2的规定。表4.2.2钢板许用应力值在下列温度（C）下的板厚室温湿强度指标序使用许用应力（MPa)钢号t号Rm状态Rd20(mm)100150200250(MPa)(MPa)碳素钢板34370225150136132127122≤161Q235B热轧16<t370215143130126122116≤203t370225150136132127122≤162Q235C热乳16<t370215143130126122116≤248

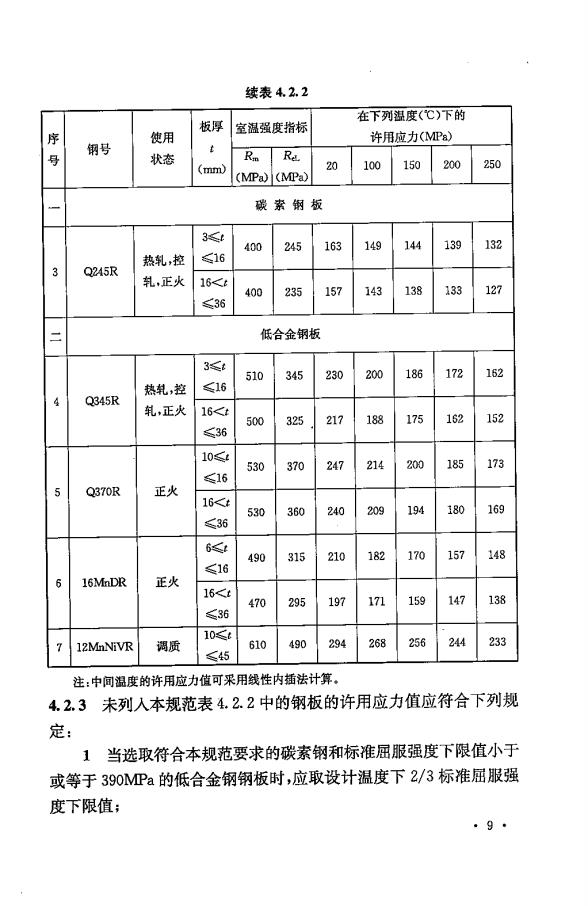

续表4.2.2在下列温度（C）下的板厚室温强度指标许用应力（MPa）序使用钢号aRmRe.号状态250150200100(mm)(MPa)(MPa)碳索钢板3t139132149144245163400≤16热乳，控3Q245R轧正火16<t127138133235157143400≤36低合金钢板-3162186172345230200510≤16热轧，控Q345R轧，正火16<t152175162217188325500<3610≤173200185247214530370≤16正火5Q370R16<t169194180209530360240≤366<t157148182315210170490≤16正火616MnDR16<t147138171159295197470<3610≤t233256244268490294610调质12MnNiVR≤45注：中间温度的许用应力值可采用线性内插法计算未列入本规范表4.2.2中的钢板的许用应力值应符合下列规4.2.3定：当选取符合本规范要求的碳素钢和标准屈服强度下限值小于1或等于390MPa的低合金钢钢板时，应取设计温度下2/3标准届服强度下限值；9

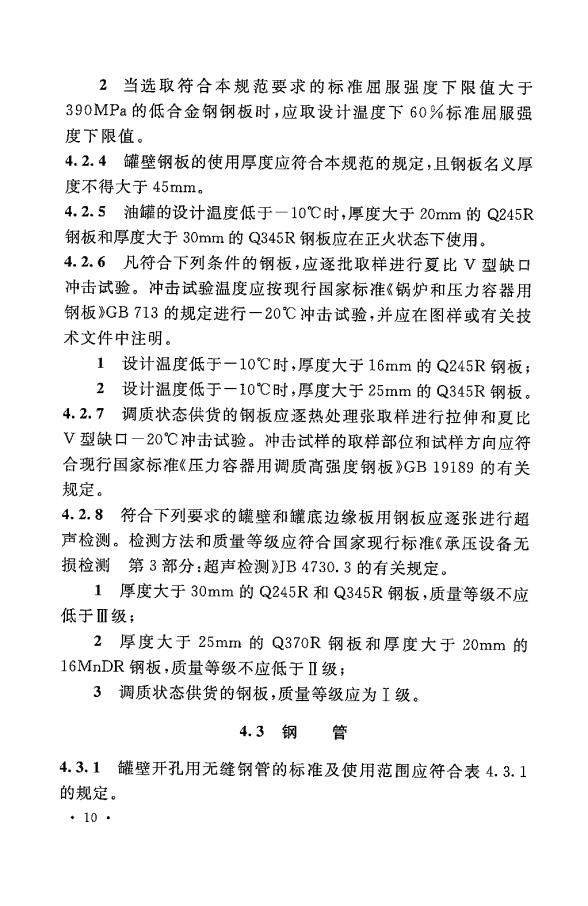

2当选取符合本规范要求的标准屈服强度下限值大于390MPa的低合金钢钢板时，应取设计温度下60%标准届服强度下限值。4.2.4罐壁钢板的使用厚度应符合本规范的规定，且钢板名义厚度不得大于45mm。4.2.5油罐的设计温度低于一10℃时，厚度大于20mm的Q245R钢板和厚度大于30mm的Q345R钢板应在正火状态下使用。4.2.6凡符合下列条件的钢板，应逐批取样进行夏比V型缺口冲击试验。冲击试验温度应按现行国家标准《锅炉和压力容器用钢板》GB713的规定进行一20℃冲击试验，并应在图样或有关技术文件中注明。1设计温度低于一10℃时，厚度大于16mm的Q245R钢板；2设计温度低于一10℃时，厚度大于25mm的Q345R钢板。4.2.7调质状态供货的钢板应逐热处理张取样进行拉伸和夏比V型缺口一20℃冲击试验。冲击试样的取样部位和试样方向应符合现行国家标准《压力容器用调质高强度钢板》GB19189的有关规定。4.2.8符合下列要求的罐壁和罐底边缘板用钢板应逐张进行超声检测。检测方法和质量等级应符合国家现行标准《承压设备无损检测第3部分：超声检测》JB4730.3的有关规定。1厚度大于30mm的Q245R和Q345R钢板，质量等级不应低手Ⅲ级；2厚度大于25mm的Q370R钢板和厚度大于20mm的16MnDR钢板，质量等级不应低于Ⅱ级；3调质状态供货的钢板，质量等级应为I级。4.3钢管4.3.1罐壁开孔用无缝钢管的标准及使用范围应符合表4.3.1的规定。:10

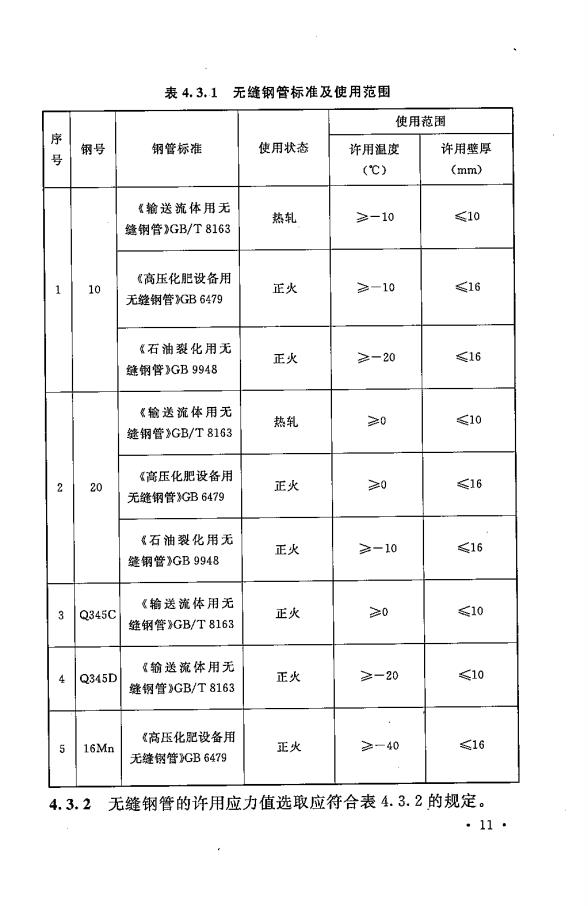

表4.3.1无缝钢管标准及使用范围使用范围序使用状态钢号钢管标准许用壁厚许用温度号(℃)(mm)《输送流体用无<10热轧≥-10缝钢管》GB/T8163高压化肥设备用16正火≥-10110无缝钢管>GB6479《石油裂化用无≤16正火≥-20缝钢管》GB9948《输送流体用无10M0热轧缝钢管》GB/T8163《高压化肥设备用Mo16正火220无缝钢管》GB6479《石油裂化用无≤16≥-10正火缝钢管》GB9948《输送流体用无10正火M03Q345C缝钢管GB/T8163&输送流体用无<10≥-20正火Q345D缝钢管》GB/T8163《高压化肥设备用16正火≥-40516Mn无缝销管》GB64794.3.2无缝钢管的许用应力值选取应符合表4.3.2的规定:11
表4.3.2无缝钢管的许用应力室温强度指标在下列温度（C）下的许用应力（MPa）壁厚序号钢号RmReL.(mm)≤20100150200250(MPa)(MPa)1101633520512412111510898220≤164102451521471171401313Q345C470≤10345174174174167174Q345D4<10470345174174174174167516Mn≤16490320181181180167153注：中间温度的许用应力值可采用线性内插法计算。4.3.3选用本规范表4.3.1中的材料，应符合下列规定：1当选用现行国家标准《高压化肥设备用无缝钢管》GB6479中10、20和16Mn钢管时，钢管的化学成分应符合S不大于0.020%的规定；2设计温度低于一20℃时，16Mn钢管的化学成分还应符合P不大于0.025%、S不大于0.012%的规定。4.3.4罐壁开口用外径不小于70mm，且壁厚大于10mm的钢管，应按本规范表4.3.1中许用温度下限逐批取样进行夏比V型缺口冲击试验，并应符合下列规定：1当选用现行国家标准《高压化肥设备用无缝钢管》GB6479中各钢号钢管时，10和20钢管应分别进行一10℃和0℃的冲击试验，3个纵向标准试样的冲击功平均值不应小于31J：16Mn钢管，当设计温度大于或等于一20℃时应进行一20℃冲击试验，当设计温度低于一20℃时应进行-40℃冲击试验，3个纵向标准试样的冲击功平均值不应小于34J。2当选用现行国家标准《石油裂化用无缝钢管》GB9948中10和20钢管时，应分别进行一20℃和一10℃的冲击试验，3个纵向标准试样的冲击功平均值不应小于31J。4.3.5罐项开孔接管用钢管应符合现行国家标准《输送流体用.12
