无缝钢管》GB/T8163的有关规定。4.3.6油罐梯子、平台等钢结构用钢管应符合现行国家标准《低压流体输送用焊接钢管》GB/T3091的有关规定。4.4锻件罐壁开孔用锻件的标准及使用范围应符合表4.4.1的规定。4.4.1表4.4.1锻件的标准及使用范围许用温度(℃)热处理状态锻件标准序号钢号《承压设备用碳素≥-20正火或正火加回火钢和合金钢锻件》201NB/T47008《承压设备用碳素正火、正火加回火或≥-20钢和合金钢锻件》216Mn调质NB/T47008《低温承压设备用≥-40调质低合金钢锻件》316MnDNB/T47009注：16MnD锻件公称厚度小于或等于100mm时，许用温度大于或等于一45℃。锻件的许用应力值选取应符合表4.4.2的规定。4.4.2表4.4.2锻件的许用应力值在下列温度（℃）下的室温强度指标公称厚度许用应力（MPa）钣件序t钢号标准号R..RaL.(mm)250150200≤20100(MPa)(MPa)《承压设备用碳素锅1111331242351521404101S10020和合金铜锻1件》NB/T47008.13

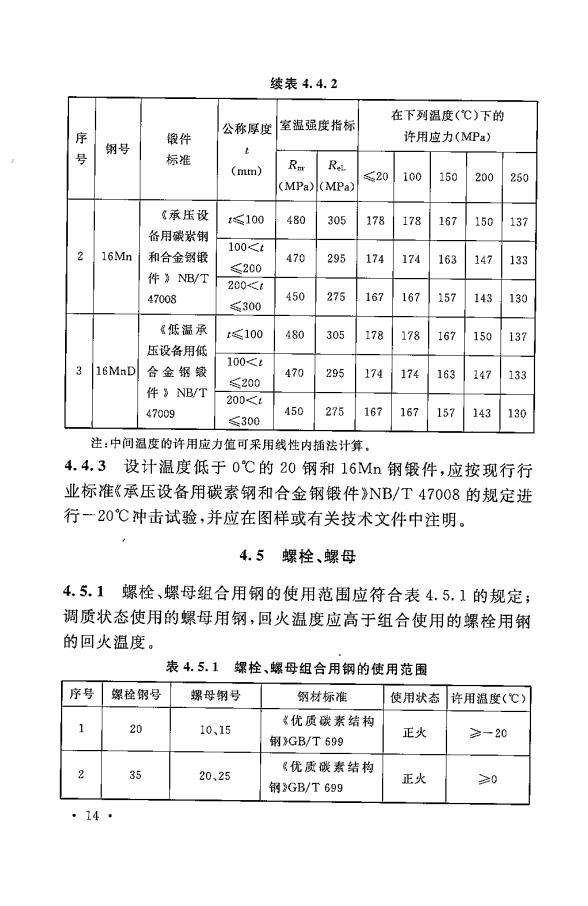

续表4.4.2在下列温度（℃）下的室温强度指标公称厚度许用应力(MPa)序锻件钢号E导标准RmrReL.(mm)20100150200250(MPa)(MPa)《承压设100480305178178167150137备用碳素销100<t216Mn和合金钢锻470295174174163133147≤200件》NB/T200<l45027516716715713047008143≤300低温承≤100480305178178167150137压设备用低100<t316MnD合金钢锻470295174174163147133≤200件》NB/T200<45027516716715714347009130≤300注：中间温度的许用应力值可采用线性内插法计算，4.4.3设计温度低于0℃的20钢和16Mn钢锻件，应按现行行业标准《承压设备用碳素钢和合金钢锻件》NB/T47008的规定进行一20℃冲击试验，并应在图样或有关技术文件中注明。4.5螺栓、螺母4.5.1螺栓、螺母组合用钢的使用范围应符合表4.5.1的规定；调质状态使用的螺母用钢，回火温度应高于组合使用的螺栓用钠的回火温度。表4.5.1螺栓、螺母组合用钢的使用范围序号螺栓钢号螺母钢号钢材标准使用状态许用温度（℃）《优质碳素结构20110,15正火≥-20钢>GB/T699《优质碳素结构23520.25正火M0钢>GB/T699:14 :

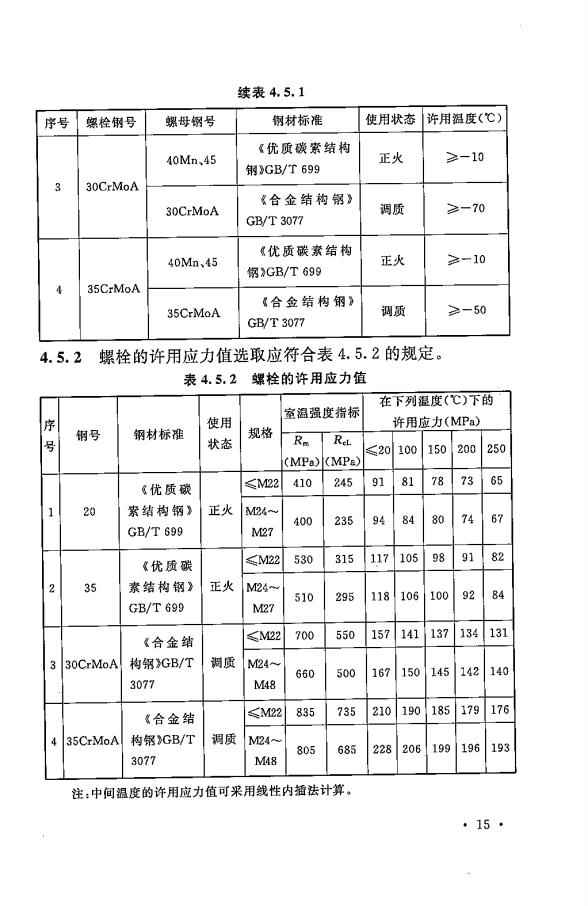

续表4.5.1许用温度(℃）使用状态钢材标准螺栓钢号螺母钢号序号《优质碳索结构≥-10正火40Mn.45钢>GB/T69930CrMoA3《合金结构钢》≥-70调质30CrMoAGB/T 3077《优质碳素结构正火≥1040Mn,45钢》GB/T69935CrMoA《合金结构钢》调质≥-5035CrMoAGB/T3077螺栓的许用应力值选取应符合表4.5.2的规定。4.5.2螺栓的许用应力值表4.5.2在下列温度（℃）下的室温强度指标许用应力（MPa）使用序规格销号钢材标准RmRe.状态号250≤20100150200(MPa)(MPa)7365245817841091≤M22《优质碳正火20素结构钢》M24~17467235948480400M27GB/T 699821059891117≤M22530315《优质碳素结构钢》正火235M24~8410092295118106510GB/T699M27131137134157141700550≤M22《合金结构翁>GB/T调质30CrMoAM24~31421401501456605001673077M48185179176735210190835≤M22《合金结构钢>GB/T调质35CrMoAM24~1931991962068056852283077M48注：中间温度的许用应力值可采用线性内插法计算。.15

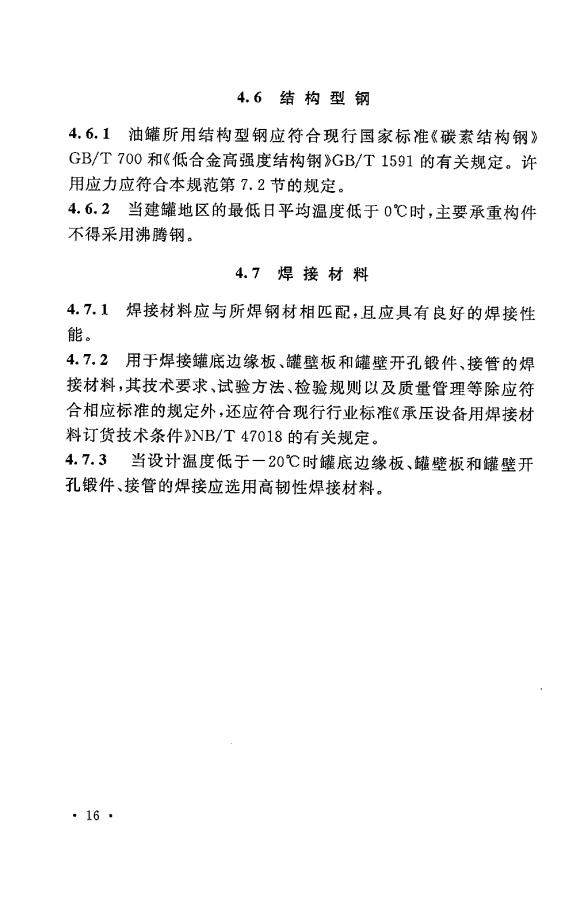

4.6结构型钢4.6.1油罐所用结构型钢应符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的有关规定。许用应力应符合本规范第7.2节的规定。4.6.2当建罐地区的最低日平均温度低于0℃时，主要承重构件不得采用沸腾钢。4.7焊接材料4.7.1焊接材料应与所焊钢材相匹配，且应具有良好的焊接性能。4.7.2用于焊接罐底边缘板、罐壁板和罐壁开孔锻件、接管的焊接材料，其技术要求、试验方法、检验规则以及质量管理等除应符合相应标准的规定外，还应符合现行行业标准《承压设备用焊接材料订货技术条件》NB/T47018的有关规定。4.7.3当设计温度低于一20℃时罐底边缘板、罐壁板和罐壁开孔锻件、接管的焊接应选用高韧性焊接材料。:16:

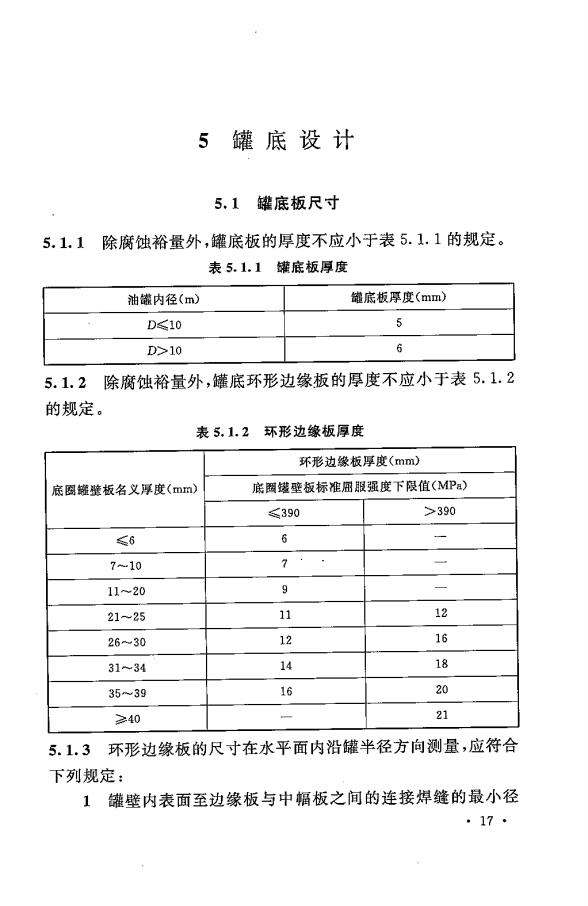

5罐底设计罐底板尺寸5.1除腐蚀裕量外，罐底板的厚度不应小于表5.1.1的规定。5.1.1表5.1.1罐底板厚度罐底板厚度（mm）油罐内径（m)5D≤106D>10除腐蚀裕量外，罐底环形边缘板的厚度不应小于表5.1.25.1.2的规定。表5.1.2，环形边缘板厚度环形边缘板厚度(mm)底圈罐壁板标准屈服强度下限值（MPa）底圈罐壁板名义厚度（mm）>390<3906-677~10-911~20121121~25161226~30181431~34201635~3921≥405.1.3环形边缘板的尺寸在水平面内沿罐半径方向测量，应符合下列规定：罐壁内表面至边缘板与中幅板之间的连接焊缝的最小径117
