第三章化工单元操作安全技术单元操作就是指化工生产过程中物理过程步骤（少数包含化学反应，但其主要目的并不在反应本身），是化工生产中共有的操作。按其操作的原理和作用可分为：流体输送、搅拌、过滤、沉降、传热（加热或冷却）、蒸发、吸收、蒸馏、萃取、干燥、离子交换、膜分离等、按其操作的目的可分为：增压、减压和输送：物料的加热或冷却：非均相混合物的分离：均相混合物的分离；物料的混合或分散。单元操作在化工生产中占主要地位，决定整个生产的经济效益，在化工生产中单元操作的设备费和操作费一般可占到80%90%，可以说没有单元操作就没有化工生产过程。同样，没有单元操作的安全，也就没有化工生产的安全。《化工原理》已对单元操作的原理及设备进行详细的介绍，本章主要从安全的角度，简要说明主要单元操作中应注意的安全问题。3.1流体及固体输送3.1.1概述化工生产中必然涉及流体（包括液体和气体）和（或）固体物料从一个设备到另一个设备或一处到另一处的输送。物料的输送是化工过程中最普遍的单元操作之一，它是化工生产的基础，没有物料的输送就没有化工生产过程。化工生产中流体的输送是物料输送的主要部分。流体流动也是化工生产中最重要的单元操作之一。由于流体在流动过程中：①有阻力损失；②流体可能从低处流向高处，位能增加；③流体可能需从低压设备流向高压设备，压强能增加。因此，流体在流动过程中需要外界对其施加能量，即需要流体输送机械对流体做功，以增加流体的机械能。流体输送机械按被输送流体的压缩性可分为：①液体输送机械，常称为泵，如离心泵等：②气体输送机械，如风机、压缩机等。按其工作原理可分为：动力式（叶轮式），利用高速旋转的叶轮使流体获得机械能，如离心泵：②正位移式（容积式），利用活塞或转子挤压使流体升压排出，如往复泵；③其他，如喷射泵、隔膜泵等。固体物料的输送主要有气力输送、皮带输送机输送、链斗输送机输送、螺旋输送机输送、刮板输送机输送、斗式提升机输送和位差输送等多种方式。3.1.2危险性分析3.1.2.1流体输送（1）腐蚀化工生产中需输送的流体常具有腐蚀性，许多流体的腐蚀性甚至很强，因此需要注意流体输送机械、输送管道以及各种管件、阀门的耐腐蚀性。（2）泄漏流体输送中流体往往与外界存在较高的压强差，因此在流体输送机械（如轴封等处）、输送管道、阀门以及各种其他管件的连接处都有发生泄漏的可能，特别是与外界存在高压差的场所发生的概率更高，危险性更大。一旦发生泄漏不仅直接造成物料损失，而且危害环境，并易引发中毒、火灾等事故。当然，泄漏也包括外界空气漏入负压设备，这可能会造成生产异常，基至发生爆炸等。（3）中毒由于化工生产中需损失的流体常具有毒性，一日发生泄漏事故，往往存在人员中毒的危险。（4）火灾、爆炸化工生产中需损失的流体常具有易燃性和易爆性，当有火源（如静电）存在是容易发生火灾、爆炸事故。国内外已发生过很多输油管道，天然气管道燃爆等重大事故
第三章 化工单元操作安全技术 单元操作就是指化工生产过程中物理过程步骤（少数包含化学反应，但其主要目的并不 在反应本身），是化工生产中共有的操作。按其操作的原理和作用可分为：流体输送、搅拌、 过滤、沉降、传热（加热或冷却）、蒸发、吸收、蒸馏、萃取、干燥、离子交换、膜分离等、 按其操作的目的可分为：增压、减压和输送；物料的加热或冷却；非均相混合物的分离；均 相混合物的分离；物料的混合或分散。 单元操作在化工生产中占主要地位，决定整个生产的经济效益，在化工生产中单元操作 的设备费和操作费一般可占到 80%～90%，可以说没有单元操作就没有化工生产过程。同样， 没有单元操作的安全，也就没有化工生产的安全。 《化工原理》已对单元操作的原理及设备进行详细的介绍，本章主要从安全的角度，简 要说明主要单元操作中应注意的安全问题。 3.1 流体及固体输送 3.1.1 概述 化工生产中必然涉及流体（包括液体和气体）和（或）固体物料从一个设备到另一个设 备或一处到另一处的输送。物料的输送是化工过程中最普遍的单元操作之一，它是化工生产 的基础，没有物料的输送就没有化工生产过程。 化工生产中流体的输送是物料输送的主要部分。流体流动也是化工生产中最重要的单元 操作之一。由于流体在流动过程中：①有阻力损失；②流体可能从低处流向高处，位能增加； ③流体可能需从低压设备流向高压设备，压强能增加。因此，流体在流动过程中需要外界对 其施加能量，即需要流体输送机械对流体做功，以增加流体的机械能。 流体输送机械按被输送流体的压缩性可分为：①液体输送机械，常称为泵，如离心泵等； ②气体输送机械，如风机、压缩机等。按其工作原理可分为：①动力式（叶轮式），利用高 速旋转的叶轮使流体获得机械能，如离心泵；②正位移式（容积式），利用活塞或转子挤压 使流体升压排出，如往复泵；③其他，如喷射泵、隔膜泵等。 固体物料的输送主要有气力输送、皮带输送机输送、链斗输送机输送、螺旋输送机输送、 刮板输送机输送、斗式提升机输送和位差输送等多种方式。 3.1.2 危险性分析 3.1.2.1 流体输送 （1）腐蚀 化工生产中需输送的流体常具有腐蚀性，许多流体的腐蚀性甚至很强，因此需要注意流 体输送机械、输送管道以及各种管件、阀门的耐腐蚀性。 （2）泄漏 流体输送中流体往往与外界存在较高的压强差，因此在流体输送机械（如轴封等处）、 输送管道、阀门以及各种其他管件的连接处都有发生泄漏的可能，特别是与外界存在高压差 的场所发生的概率更高，危险性更大。一旦发生泄漏不仅直接造成物料损失，而且危害环境， 并易引发中毒、火灾等事故。当然，泄漏也包括外界空气漏入负压设备，这可能会造成生产 异常，甚至发生爆炸等。 （3）中毒 由于化工生产中需损失的流体常具有毒性，一旦发生泄漏事故，往往存在人员中毒的危 险。 （4）火灾、爆炸 化工生产中需损失的流体常具有易燃性和易爆性，当有火源（如静电）存在是容易发生 火灾、爆炸事故。国内外已发生过很多输油管道，天然气管道燃爆等重大事故
（5）人身安全流体损失机械一般有运动部件，如转动轴，存在造成人身伤害的可能。此外，有些流体输送机械有高温区域，存在烫伤的危险。（6）静电流体与管壁或器壁的摩擦可能会产生静电，进而有引燃物料发生火灾、爆炸的危险。（7）其他如果输送流体骤然中断或大幅度波动，可能会导致设备运行故障，甚至造成严重事故。3.1.2.2固体输送（1）粉尘爆炸这是固体输送中需要特别注意的。（2）人身伤害许多固体输送设备往返运转，还可能有连续加料、卸载等，较易造成人身伤害。（3）堵塞固体物料较易在供料处、转弯处或有错偏或焊渣突起等障碍处黏附管壁（具有黏性或湿度过高的物料更为严重），最终造成管路堵塞：输料管径突然扩大，或物料在输送状态中突然停车，易造成堵塞。（4）静电固体物料会与管壁或皮带发生摩擦而使视同产生静电，高黏附性的物料也易产生静电，进而有引燃物料发生火灾、爆炸的危险。3.1.3安全技术3.1.3.1输送管路根据管道输送介质的种类、压力、湿度以及管道材质的不同，管道有不同的分类。①按设计压强可分为：高压管道、中压管道和真空管道。②按管内输送介质可分为：天然气管道、氢气管道、冷却水管道、蒸汽管道、原油管道等。③按管道的材质可分为：金属管道（铸铁管、碳钢管、合金钢管、有色金属管等）、非金属管道（如塑料、陶瓷、水泥、橡胶等）、衬里管（吧耐腐蚀材料衬在管子内壁上以提高管道的耐腐蚀性能）。按管道所承受的最高工作压强、温度、介质和材料等因素综合考虑，将管道分为I-V五类（详见相关设计手册）化工生产中输送管道必须与所输送物料的种类、性质（黏度、密度、腐蚀性、状态等）以及温度、压强等操作条件相匹配。如普通铸铁一般用于输送压强不超过1.6Mpa、温度不高于120℃的水、酸、碱性溶液，不能用于输送蒸汽，更不能输送有爆炸性或有毒性的介质，否则容易因泄漏或爆裂引发安全事故。管道与管道、管道与阀门及管道与设备的连接一般采用法兰连接、螺纹连接、焊接和承插连接四种连接方式。大口径管道、高压管道和需要经常拆卸的管道，常用法兰连接。用法兰连接管道时，必须采用垫片，以保证管道烦人密封性。法兰和垫片也是化工生产中最常见的连接管件，这些连接处往往是管路相对薄弱处，是发生泄漏或爆裂高发地，应加强日常巡检和维护。输送酸、碱等强腐蚀性液体管道的法兰连接处必须设置防止泄漏的防护装置。化工生产中使用的阀门很多，按其作用可分为调节阀、截止阀、减压阀、止逆阀、稳压阀和转向阀等：按阀门的形状和构造可分为闸阀、球阀、旋塞、蝶阀、针形阀等。阀门易发生泄漏、堵塞以及开启与调节不灵等故障，如不及时处理不仅影响生产，更易引发安全事故。管道的铺设应沿走向有3%-5%的倾斜度，含有固体颗粒或可能产生结晶晶体的物料管线的倾斜度应不小于1%。由于物料流动易产生静电，输送易燃、易爆、有毒及颗粒时，必须
（5）人身安全 流体损失机械一般有运动部件，如转动轴，存在造成人身伤害的可能。此外，有些流体 输送机械有高温区域，存在烫伤的危险。 （6）静电 流体与管壁或器壁的摩擦可能会产生静电，进而有引燃物料发生火灾、爆炸的危险。 （7）其他 如果输送流体骤然中断或大幅度波动，可能会导致设备运行故障，甚至造成严重事故。 3.1.2.2 固体输送 （1）粉尘爆炸 这是固体输送中需要特别注意的。 （2）人身伤害 许多固体输送设备往返运转，还可能有连续加料、卸载等，较易造成人身伤害。 （3）堵塞 固体物料较易在供料处、转弯处或有错偏或焊渣突起等障碍处黏附管壁（具有黏性或湿 度过高的物料更为严重），最终造成管路堵塞；输料管径突然扩大，或物料在输送状态中突 然停车，易造成堵塞。 （4）静电 固体物料会与管壁或皮带发生摩擦而使视同产生静电，高黏附性的物料也易产生静电， 进而有引燃物料发生火灾、爆炸的危险。 3.1.3 安全技术 3.1.3.1 输送管路 根据管道输送介质的种类、压力、湿度以及管道材质的不同，管道有不同的分类。 ①按设计压强可分为：高压管道、中压管道和真空管道。 ②按管内输送介质可分为：天然气管道、氢气管道、冷却水管道、蒸汽管道、原油管道 等。 ③按管道的材质可分为：金属管道（铸铁管、碳钢管、合金钢管、有色金属管等）、非 金属管道（如塑料、陶瓷、水泥、橡胶等）、衬里管（吧耐腐蚀材料衬在管子内壁上以提高 管道的耐腐蚀性能）。 ④按管道所承受的最高工作压强、温度、介质和材料等因素综合考虑，将管道分为Ⅰ- Ⅴ五类（详见相关设计手册） 化工生产中输送管道必须与所输送物料的种类、性质（黏度、密度、腐蚀性、状态等） 以及温度、压强等操作条件相匹配。如普通铸铁一般用于输送压强不超过 1.6Mpa、温度不 高于 120℃的水、酸、碱性溶液，不能用于输送蒸汽，更不能输送有爆炸性或有毒性的介质， 否则容易因泄漏或爆裂引发安全事故。 管道与管道、管道与阀门及管道与设备的连接一般采用法兰连接、螺纹连接、焊接和承 插连接四种连接方式。大口径管道、高压管道和需要经常拆卸的管道，常用法兰连接。用法 兰连接管道时，必须采用垫片，以保证管道烦人密封性。法兰和垫片也是化工生产中最常见 的连接管件，这些连接处往往是管路相对薄弱处，是发生泄漏或爆裂高发地，应加强日常巡 检和维护。输送酸、碱等强腐蚀性液体管道的法兰连接处必须设置防止泄漏的防护装置。 化工生产中使用的阀门很多，按其作用可分为调节阀、截止阀、减压阀、止逆阀、稳压 阀和转向阀等；按阀门的形状和构造可分为闸阀、球阀、旋塞、蝶阀、针形阀等。阀门易发 生泄漏、堵塞以及开启与调节不灵等故障，如不及时处理不仅影响生产，更易引发安全事故。 管道的铺设应沿走向有 3‰-5‰的倾斜度，含有固体颗粒或可能产生结晶晶体的物料管 线的倾斜度应不小于 1%。由于物料流动易产生静电，输送易燃、易爆、有毒及颗粒时，必须

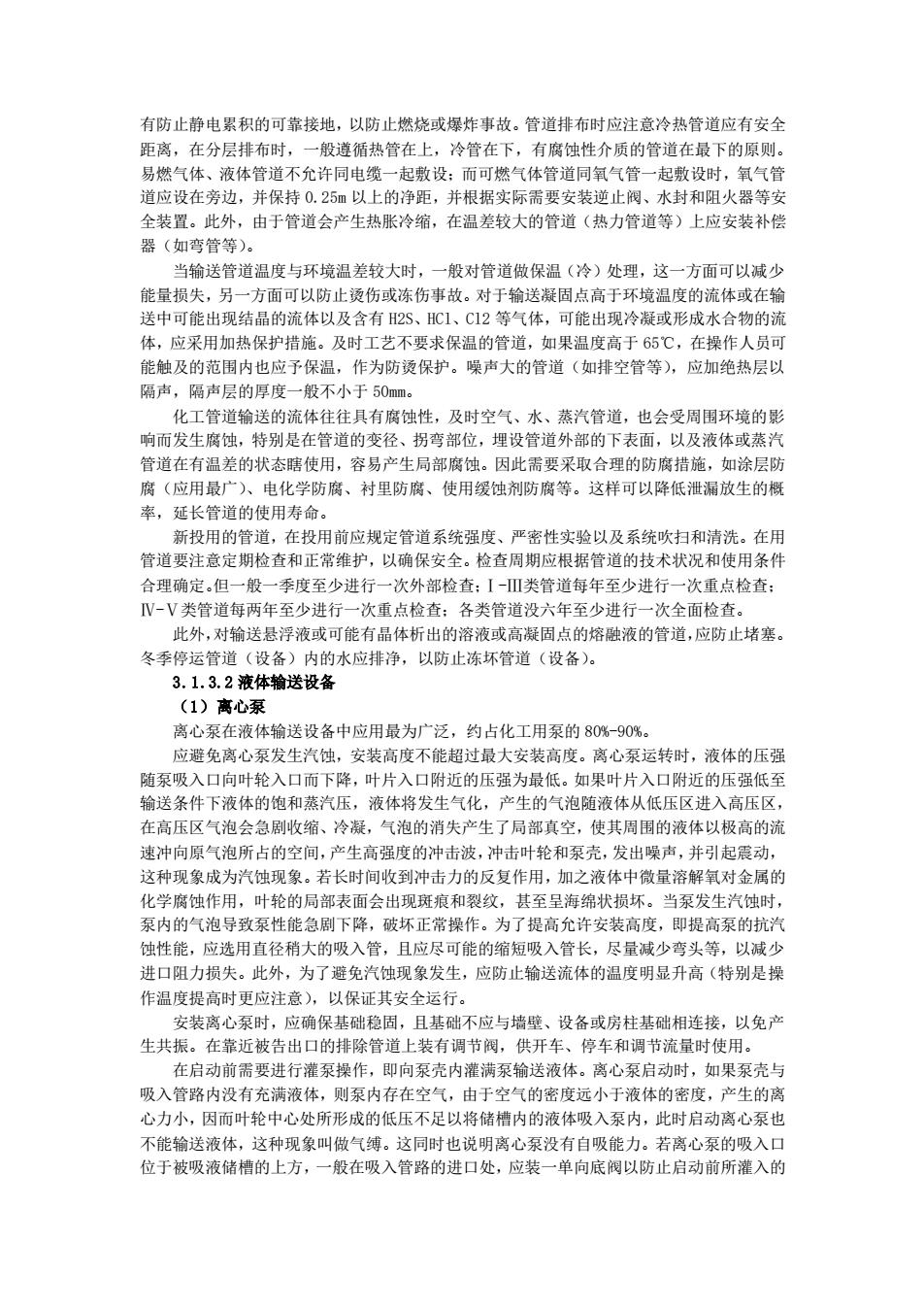

有防止静电累积的可靠接地，以防止燃烧或爆炸事故。管道排布时应注意冷热管道应有安全距离，在分层排布时，一般遵循热管在上，冷管在下，有腐蚀性介质的管道在最下的原则。易燃气体、液体管道不许同电缆一起敷设；而可燃气体管道同氧气管一起敷设时，氧气管道应设在旁边，并保持0.25m以上的净距，并根据实际需要安装逆止阀、水封和阻火器等安全装置。此外，由于管道会产生热胀冷缩，在温差较大的管道（热力管道等）上应安装补偿器（如弯管等）。当输送管道温度与环境温差较大时，一般对管道做保温（冷）处理，这一方面可以减少能量损失，另一方面可以防止烫伤或冻伤事故。对于输送凝固点高于环境温度的流体或在输送中可能出现结晶的流体以及含有H2S、HC1、C12等气体，可能出现冷凝或形成水合物的流体，应采用加热保护措施。及时工艺不要求保温的管道，如果温度高于65℃，在操作人员可能触及的范围内也应予保温，作为防烫保护。噪声大的管道（如排空管等），应加绝热层以隔声，隔声层的厚度一般不小于50mm。化工管道输送的流体往往具有腐蚀性，及时空气、水、蒸汽管道，也会受周围环境的影响而发生腐蚀，特别是在管道的变径、拐弯部位，埋设管道外部的下表面，以及液体或蒸汽管道在有温差的状态瞎使用，容易产生局部腐蚀。因此需要采取合理的防腐措施，如涂层防腐（应用最广）、电化学防腐、衬里防腐、使用缓蚀剂防腐等。这样可以降低泄漏放生的概率，延长管道的使用寿命。新投用的管道，在投用前应规定管道系统强度、严密性实验以及系统吹扫和清洗。在用管道要注意定期检查和正常维护，以确保安全。检查周期应根据管道的技术状况和使用条件合理确定。但一般一季度至少进行一次外部检查；I-IⅢ类管道每年至少进行一次重点检查：IV-V类管道每两年至少进行一次重点检查：各类管道没六年至少进行一次全面检查。此外，对输送悬浮液或可能有晶体析出的溶液或高凝固点的熔融液的管道，应防止堵塞。冬季停运管道（设备）内的水应排净，以防止冻坏管道（设备）。3.1.3.2液体输送设备（1）心泵离心泵在液体输送设备中应用最为广泛，约占化工用泵的80%-90%。应避免离心泵发生汽蚀，安装高度不能超过最大安装高度。离心泵运转时，液体的压强随泵吸入口向叶轮入口而下降，叶片入口附近的压强为最低。如果叶片入口附近的压强低至输送条件下液体的饱和蒸汽压，液体将发生气化，产生的气泡随液体从低压区进入高压区，在高压区气泡会急剧收缩、冷凝，气泡的消失产生了局部真空，使其周围的液体以极高的流速冲向原气泡所占的空间，产生高强度的冲击波，冲击叶轮和泵壳，发出噪声，并引起震动，这种现象成为汽蚀现象。若长时间收到冲击力的反复作用，加之液体中微量溶解氧对金属的化学腐蚀作用，叶轮的局部表面会出现斑痕和裂纹，甚至呈海绵状损坏。当泵发生汽蚀时，泵内的气泡导致泵性能急剧下降，破坏正常操作。为了提高允许安装高度，即提高泵的抗汽蚀性能，应选用直径稍大的吸入管，且应尽可能的缩短吸入管长，尽量减少弯头等，以减少进口阻力损失。此外，为了避免汽蚀现象发生，应防正输送流体的温度明显升高（特别是操作温度提高时更应注意），以保证其安全运行。安装离心泵时，应确保基础稳固，且基础不应与墙壁、设备或房柱基础相连接，以免产生共振。在靠近被告出口的排除管道上装有调节阀，供开车、停车和调节流量时使用。在启动前需要进行灌泵操作，即向泵壳内灌满泵输送液体。离心泵启动时，如果泵壳与吸入管路内没有充满液体，则泉内存在空气，由手空气的密度远小于液体的密度，产生的离心力小，因而叶轮中心处所形成的低压不足以将储槽内的液体吸入泵内，此时启动离心泵也不能输送液体，这种现象叫做气缚。这同时也说明离心泵没有自吸能力。若离心泵的吸入口位于被吸液储槽的上方，一般在吸入管路的进口处，应装一单向底阀以防止启动前所灌入的
有防止静电累积的可靠接地，以防止燃烧或爆炸事故。管道排布时应注意冷热管道应有安全 距离，在分层排布时，一般遵循热管在上，冷管在下，有腐蚀性介质的管道在最下的原则。 易燃气体、液体管道不允许同电缆一起敷设；而可燃气体管道同氧气管一起敷设时，氧气管 道应设在旁边，并保持 0.25m 以上的净距，并根据实际需要安装逆止阀、水封和阻火器等安 全装置。此外，由于管道会产生热胀冷缩，在温差较大的管道（热力管道等）上应安装补偿 器（如弯管等）。 当输送管道温度与环境温差较大时，一般对管道做保温（冷）处理，这一方面可以减少 能量损失，另一方面可以防止烫伤或冻伤事故。对于输送凝固点高于环境温度的流体或在输 送中可能出现结晶的流体以及含有 H2S、HCl、Cl2 等气体，可能出现冷凝或形成水合物的流 体，应采用加热保护措施。及时工艺不要求保温的管道，如果温度高于 65℃，在操作人员可 能触及的范围内也应予保温，作为防烫保护。噪声大的管道（如排空管等），应加绝热层以 隔声，隔声层的厚度一般不小于 50mm。 化工管道输送的流体往往具有腐蚀性，及时空气、水、蒸汽管道，也会受周围环境的影 响而发生腐蚀，特别是在管道的变径、拐弯部位，埋设管道外部的下表面，以及液体或蒸汽 管道在有温差的状态瞎使用，容易产生局部腐蚀。因此需要采取合理的防腐措施，如涂层防 腐（应用最广）、电化学防腐、衬里防腐、使用缓蚀剂防腐等。这样可以降低泄漏放生的概 率，延长管道的使用寿命。 新投用的管道，在投用前应规定管道系统强度、严密性实验以及系统吹扫和清洗。在用 管道要注意定期检查和正常维护，以确保安全。检查周期应根据管道的技术状况和使用条件 合理确定。但一般一季度至少进行一次外部检查；Ⅰ-Ⅲ类管道每年至少进行一次重点检查； Ⅳ-Ⅴ类管道每两年至少进行一次重点检查；各类管道没六年至少进行一次全面检查。 此外，对输送悬浮液或可能有晶体析出的溶液或高凝固点的熔融液的管道，应防止堵塞。 冬季停运管道（设备）内的水应排净，以防止冻坏管道（设备）。 3.1.3.2 液体输送设备 （1）离心泵 离心泵在液体输送设备中应用最为广泛，约占化工用泵的 80%-90%。 应避免离心泵发生汽蚀，安装高度不能超过最大安装高度。离心泵运转时，液体的压强 随泵吸入口向叶轮入口而下降，叶片入口附近的压强为最低。如果叶片入口附近的压强低至 输送条件下液体的饱和蒸汽压，液体将发生气化，产生的气泡随液体从低压区进入高压区， 在高压区气泡会急剧收缩、冷凝，气泡的消失产生了局部真空，使其周围的液体以极高的流 速冲向原气泡所占的空间，产生高强度的冲击波，冲击叶轮和泵壳，发出噪声，并引起震动， 这种现象成为汽蚀现象。若长时间收到冲击力的反复作用，加之液体中微量溶解氧对金属的 化学腐蚀作用，叶轮的局部表面会出现斑痕和裂纹，甚至呈海绵状损坏。当泵发生汽蚀时， 泵内的气泡导致泵性能急剧下降，破坏正常操作。为了提高允许安装高度，即提高泵的抗汽 蚀性能，应选用直径稍大的吸入管，且应尽可能的缩短吸入管长，尽量减少弯头等，以减少 进口阻力损失。此外，为了避免汽蚀现象发生，应防止输送流体的温度明显升高（特别是操 作温度提高时更应注意），以保证其安全运行。 安装离心泵时，应确保基础稳固，且基础不应与墙壁、设备或房柱基础相连接，以免产 生共振。在靠近被告出口的排除管道上装有调节阀，供开车、停车和调节流量时使用。 在启动前需要进行灌泵操作，即向泵壳内灌满泵输送液体。离心泵启动时，如果泵壳与 吸入管路内没有充满液体，则泵内存在空气，由于空气的密度远小于液体的密度，产生的离 心力小，因而叶轮中心处所形成的低压不足以将储槽内的液体吸入泵内，此时启动离心泵也 不能输送液体，这种现象叫做气缚。这同时也说明离心泵没有自吸能力。若离心泵的吸入口 位于被吸液储槽的上方，一般在吸入管路的进口处，应装一单向底阀以防止启动前所灌入的

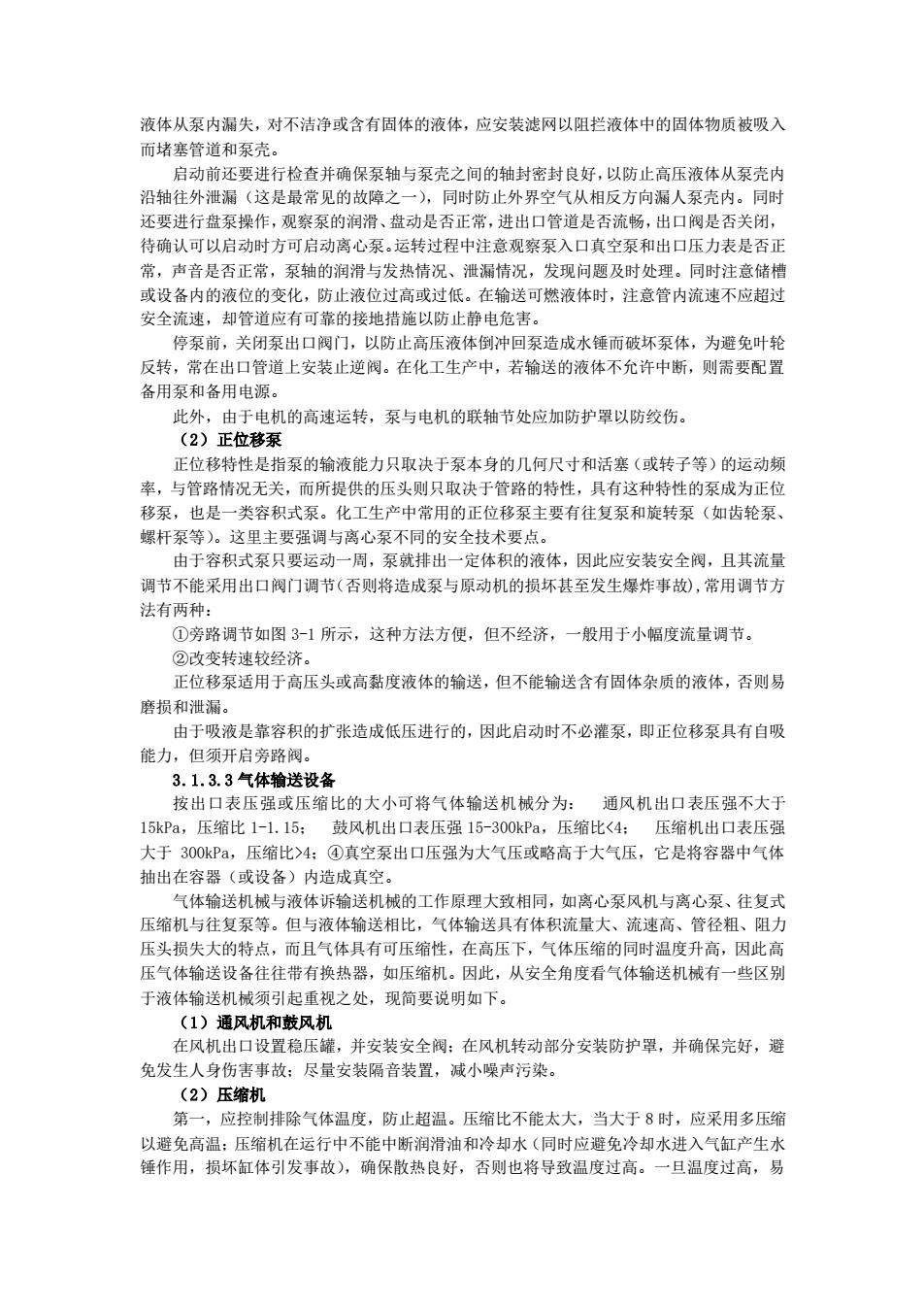

液体从泵内漏失，对不洁净或含有固体的液体，应安装滤网以阻拦液体中的固体物质被吸入而堵塞管道和泵壳。启动前还要进行检查并确保泵轴与泵壳之间的轴封密封良好，以防止高压液体从泵壳内沿轴往外泄漏（这是最常见的故障之一），同时防止外界空气从相反方向漏人泵壳内。同时还要进行盘泵操作，观察泵的润滑、盘动是否正常，进出口管道是否流畅，出口阀是否关闭，待确认可以启动时方可启动离心泵。运转过程中注意观察泵入口真空泵和出口压力表是否正常，声音是否正常，泵轴的润滑与发热情况、泄漏情况，发现问题及时处理。同时注意储槽或设备内的液位的变化，防止液位过高或过低。在输送可燃液体时，注意管内流速不应超过安全流速，却管道应有可靠的接地措施以防止静电危害。停泵前，关闭泵出口阀门，以防止高压液体倒冲回泵造成水锤而破坏泵体，为避免叶轮反转，常在出口管道上安装止逆阀。在化工生产中，若输送的液体不允许中断，则需要配置备用泉和备用电源。此外，由于电机的高速运转，泵与电机的联轴节处应加防护罩以防绞伤。（2）正位移泵正位移特性是指泵的输液能力只取决于泵本身的几何尺寸和活塞（或转子等）的运动频率，与管路情况无关，而所提供的压头则只取决于管路的特性，具有这种特性的泵成为正位移泵，也是一类容积式泵。化工生产中常用的正位移泵主要有往复泵和旋转泵（如齿轮泵、螺杆泵等。这里主要强调与离心泉不同的安全技术要点。由手容积式泵只要运动一周，泵就排出一定体积的液体，因此应安装安全阀，且其流量调节不能采用出口阀门调节（否则将造成泵与原动机的损坏甚至发生爆炸事故），常用调节方法有两种：旁路调节如图3-1所示，这种方法方便，但不经济，一般用于小幅度流量调节。②改变转速较经济。正位移泵适用于高压头或高黏度液体的输送，但不能输送含有固体杂质的液体，否则易磨损和泄漏。由于吸液是靠容积的扩张造成低压进行的，因此启动时不必灌泵，即正位移泵具有自吸能力，但须开启旁路阀。3.1.3.3气体输送设备按出口表压强或压缩比的大小可将气体输送机械分为：通风机出口表压强不大于15kPa，压缩比1-1.15；鼓风机出口表压强15-300kPa，压缩比<4；压缩机出口表压强大于300kPa，压缩比>4：④真空泵出口压强为大气压或略高于大气压，它是将容器中气体抽出在容器（或设备）内造成真空。气体输送机械与液体诉输送机械的工作原理大致相同，如离心泵风机与离心泵、往复式压缩机与往复泵等。但与液体输送相比，气体输送具有体积流量大、流速高、管径粗、阻力压头损失大的特点，而且气体具有可压缩性，在高压下，气体压缩的同时温度升高，因此高压气体输送设备往往带有换热器，如压缩机。因此，从安全角度看气体输送机械有一些区别于液体输送机械须引起重视之处，现简要说明如下。（1）通风机和鼓风机在风机出口设置稳压罐，并安装安全阀：在风机转动部分安装防护罩，并确保完好，避免发生人身伤害事故：尽量安装隔音装置，减小噪声污染。（2）压缩机第一，应控制排除气体温度，防止超温。压缩比不能太大，当大于8时，应采用多压缩以避免高温：压缩机在运行中不能中断润滑油和冷却水（同时应避免冷却水进入气缸产生水锤作用，损坏缸体引发事故），确保散热良好，否则也将导致温度过高。一旦温度过高，易
液体从泵内漏失，对不洁净或含有固体的液体，应安装滤网以阻拦液体中的固体物质被吸入 而堵塞管道和泵壳。 启动前还要进行检查并确保泵轴与泵壳之间的轴封密封良好，以防止高压液体从泵壳内 沿轴往外泄漏（这是最常见的故障之一），同时防止外界空气从相反方向漏人泵壳内。同时 还要进行盘泵操作，观察泵的润滑、盘动是否正常，进出口管道是否流畅，出口阀是否关闭， 待确认可以启动时方可启动离心泵。运转过程中注意观察泵入口真空泵和出口压力表是否正 常，声音是否正常，泵轴的润滑与发热情况、泄漏情况，发现问题及时处理。同时注意储槽 或设备内的液位的变化，防止液位过高或过低。在输送可燃液体时，注意管内流速不应超过 安全流速，却管道应有可靠的接地措施以防止静电危害。 停泵前，关闭泵出口阀门，以防止高压液体倒冲回泵造成水锤而破坏泵体，为避免叶轮 反转，常在出口管道上安装止逆阀。在化工生产中，若输送的液体不允许中断，则需要配置 备用泵和备用电源。 此外，由于电机的高速运转，泵与电机的联轴节处应加防护罩以防绞伤。 （2）正位移泵 正位移特性是指泵的输液能力只取决于泵本身的几何尺寸和活塞（或转子等）的运动频 率，与管路情况无关，而所提供的压头则只取决于管路的特性，具有这种特性的泵成为正位 移泵，也是一类容积式泵。化工生产中常用的正位移泵主要有往复泵和旋转泵（如齿轮泵、 螺杆泵等）。这里主要强调与离心泵不同的安全技术要点。 由于容积式泵只要运动一周，泵就排出一定体积的液体，因此应安装安全阀，且其流量 调节不能采用出口阀门调节（否则将造成泵与原动机的损坏甚至发生爆炸事故),常用调节方 法有两种： ①旁路调节如图 3-1 所示，这种方法方便，但不经济，一般用于小幅度流量调节。 ②改变转速较经济。 正位移泵适用于高压头或高黏度液体的输送，但不能输送含有固体杂质的液体，否则易 磨损和泄漏。 由于吸液是靠容积的扩张造成低压进行的，因此启动时不必灌泵，即正位移泵具有自吸 能力，但须开启旁路阀。 3.1.3.3 气体输送设备 按出口表压强或压缩比的大小可将气体输送机械分为： 通风机出口表压强不大于 15kPa，压缩比 1-1.15； 鼓风机出口表压强 15-300kPa，压缩比<4； 压缩机出口表压强 大于 300kPa，压缩比>4；④真空泵出口压强为大气压或略高于大气压，它是将容器中气体 抽出在容器（或设备）内造成真空。 气体输送机械与液体诉输送机械的工作原理大致相同，如离心泵风机与离心泵、往复式 压缩机与往复泵等。但与液体输送相比，气体输送具有体积流量大、流速高、管径粗、阻力 压头损失大的特点，而且气体具有可压缩性，在高压下，气体压缩的同时温度升高，因此高 压气体输送设备往往带有换热器，如压缩机。因此，从安全角度看气体输送机械有一些区别 于液体输送机械须引起重视之处，现简要说明如下。 （1）通风机和鼓风机 在风机出口设置稳压罐，并安装安全阀；在风机转动部分安装防护罩，并确保完好，避 免发生人身伤害事故；尽量安装隔音装置，减小噪声污染。 （2）压缩机 第一，应控制排除气体温度，防止超温。压缩比不能太大，当大于 8 时，应采用多压缩 以避免高温；压缩机在运行中不能中断润滑油和冷却水（同时应避免冷却水进入气缸产生水 锤作用，损坏缸体引发事故），确保散热良好，否则也将导致温度过高。一旦温度过高，易
造成润滑剂分解，摩擦增大，功耗增加，甚至因润滑油分解、燃烧，发生爆炸事故。第二，要防止超压。为避免压缩机气缸、储气罐以及输送管路因压力过高而引起爆炸，除要求它们要有足够的机械强度外，还要安装经校验的压力表和安全阀（或爆破片）。安全阀泄压应将其危险气体导至安全的地方。还可安装超压报警器、自动调节装置或超压自动停车装置。经常检查压缩机调节系统的仪表，避免因仪表失灵发生错误判断，操作失误引起压力过高，发生燃烧爆炸事故。第三，严格控制爆炸性混合物的形成，杜绝发生爆炸可能。压缩机系统中空气须彻底置换干净后才能启动压缩机；在输送易燃气体时，进气口应保持一定的余压，以免造成负压吸入空气：同时气体在高压下，极易发生泄漏，应经常检查垫圈、阀门、设备和管道的法兰、焊接处和密封等部位；对于易燃、易爆气体或蒸汽压缩设备的电机部分，应全部采用防爆型；易燃气体流速不能过高，管道应良好接地，以防止产生静电；雾化的润滑油或其分解产物与压缩空气混合，同样会产生爆炸性混合物。若压强不高，输送可燃气体，采用液环泵比较安全。此外，启动前，务必检查电机转向是否正常，压缩机个部分是否松动，安全阀工作、润滑系统及冷却系统是否正常，确定一切正常后方可启动。压缩机运行中，注意观察各运转部件的运作声音，辨别其工作是否正常：检查排气温度、润滑油温度和液位、吸气压强、排气压强是否在正常范围：注意电机温升，轴承温度和电流电压表是否正常，同时用手感触压缩机各部分温度是否正常。如发现不正常现象，应立即处理或停车检查。（3）真空泵应确保系统密封良好，否则不仅达不到工艺要求的真空度，更重要的事在输送易燃气体时，空气的吸入易引发爆炸事故。此外，输送易燃气体时应尽可能采用液环式真空泵。3.1.3.4固体输送（1）机械输送①避免发生人身伤害事故输送设备的润滑、加油和清扫工作，时操作者在日常维护中致伤的主要原因。首先，应提倡安装自动注油和清扫装置，以减少这类工作的次数，降低操作者发生危险的概率。在设备没有安装自动注油和清扫装置的情况下，一律进行维护操作。其次，在输送设备的高危部位必须安装防护罩，即使这样操作者也要特别当心。例如，皮带同皮带轮接触的部位，齿轮与齿轮、齿条、链带相啮合的部位以及轴、联轴节、联轴器、键及固定螺钉等，对于操作者是极其危险的部位，可造成断肢伤害甚至危及生命安全。严禁随意拆卸这些部位的防护装置，因检修拆卸下的防护罩，事后应立即恢复。②防止传动机构发生故障对于皮带输送机，应根据输送物料的性质、负荷情况进行合理选择皮带的规格和形式，要有足够的强度，皮带胶接应平滑，并根据负荷调整松紧度。要防止在运行过程中，发生因高温物料烧坏皮带或因斜偏刮档撕裂皮带的事故。对于靠齿轮传动的输送设备，其齿轮、齿条和链条应具有足够的强度，并确保它们相互啮合良好。同时，应严密注意负荷的均匀，物料的粒度情况以及混入其中的杂物，防正因卡料而拉断链条、链板，甚至拉毁整个输送设备机架。此外，应防止链斗输送机下料器下料过多、料面过高而造成链带拉断：斗式提升机应有链带拉断而坠落的保护装置。③重视开、停车操作操作者应熟悉物料输送设备的开、停车操作规程。为保证安全输送设备处应设有事故自动停车和就地手动事故按钮停车系统外，还应安装超负荷、超行程停车保护装置和设在操作者经常停留部位的紧急事故按钮停车开关。停车检修时，开关应上锁或撤掉电源。对长距离输送系统，应安装开停车联系信号，以及给料、输送、中转系统的自动联锁装置或程序控制系统。（2）气力输送
造成润滑剂分解，摩擦增大，功耗增加，甚至因润滑油分解、燃烧，发生爆炸事故。 第二，要防止超压。为避免压缩机气缸、储气罐以及输送管路因压力过高而引起爆炸， 除要求它们要有足够的机械强度外，还要安装经校验的压力表和安全阀（或爆破片）。安全 阀泄压应将其危险气体导至安全的地方。还可安装超压报警器、自动调节装置或超压自动停 车装置。经常检查压缩机调节系统的仪表，避免因仪表失灵发生错误判断，操作失误引起压 力过高，发生燃烧爆炸事故。 第三，严格控制爆炸性混合物的形成，杜绝发生爆炸可能。压缩机系统中空气须彻底置 换干净后才能启动压缩机；在输送易燃气体时，进气口应保持一定的余压，以免造成负压吸 入空气；同时气体在高压下，极易发生泄漏，应经常检查垫圈、阀门、设备和管道的法兰、 焊接处和密封等部位；对于易燃、易爆气体或蒸汽压缩设备的电机部分，应全部采用防爆型； 易燃气体流速不能过高，管道应良好接地，以防止产生静电；雾化的润滑油或其分解产物与 压缩空气混合，同样会产生爆炸性混合物。若压强不高，输送可燃气体，采用液环泵比较安 全。 此外，启动前，务必检查电机转向是否正常，压缩机个部分是否松动，安全阀工作、润 滑系统及冷却系统是否正常，确定一切正常后方可启动。压缩机运行中，注意观察各运转部 件的运作声音，辨别其工作是否正常；检查排气温度、润滑油温度和液位、吸气压强、排气 压强是否在正常范围；注意电机温升，轴承温度和电流电压表是否正常，同时用手感触压缩 机各部分温度是否正常。如发现不正常现象，应立即处理或停车检查。 （3）真空泵 应确保系统密封良好，否则不仅达不到工艺要求的真空度，更重要的事在输送易燃气体 时，空气的吸入易引发爆炸事故。此外，输送易燃气体时应尽可能采用液环式真空泵。 3.1.3.4 固体输送 （1）机械输送 ①避免发生人身伤害事故 输送设备的润滑、加油和清扫工作，时操作者在日常维护中 致伤的主要原因。首先，应提倡安装自动注油和清扫装置，以减少这类工作的次数，降低操 作者发生危险的概率。在设备没有安装自动注油和清扫装置的情况下，一律进行维护操作。 其次，在输送设备的高危部位必须安装防护罩，即使这样操作者也要特别当心。例如，皮带 同皮带轮接触的部位，齿轮与齿轮、齿条、链带相啮合的部位以及轴、联轴节、联轴器、键 及固定螺钉等，对于操作者是极其危险的部位，可造成断肢伤害甚至危及生命安全。严禁随 意拆卸这些部位的防护装置，因检修拆卸下的防护罩，事后应立即恢复。 ②防止传动机构发生故障 对于皮带输送机，应根据输送物料的性质、负荷情况进行合 理选择皮带的规格和形式，要有足够的强度，皮带胶接应平滑，并根据负荷调整松紧度。要 防止在运行过程中，发生因高温物料烧坏皮带或因斜偏刮档撕裂皮带的事故。 对于靠齿轮传动的输送设备，其齿轮、齿条和链条应具有足够的强度，并确保它们相互 啮合良好。同时，应严密注意负荷的均匀，物料的粒度情况以及混入其中的杂物，防止因卡 料而拉断链条、链板，甚至拉毁整个输送设备机架。 此外，应防止链斗输送机下料器下料过多、料面过高而造成链带拉断；斗式提升机应有 链带拉断而坠落的保护装置。 ③重视开、停车操作 操作者应熟悉物料输送设备的开、停车操作规程。为保证安全， 输送设备处应设有事故自动停车和就地手动事故按钮停车系统外，还应安装超负荷、超行程 停车保护装置和设在操作者经常停留部位的紧急事故按钮停车开关。停车检修时，开关应上 锁或撤掉电源。对长距离输送系统，应安装开停车联系信号，以及给料、输送、中转系统的 自动联锁装置或程序控制系统。 （2）气力输送
