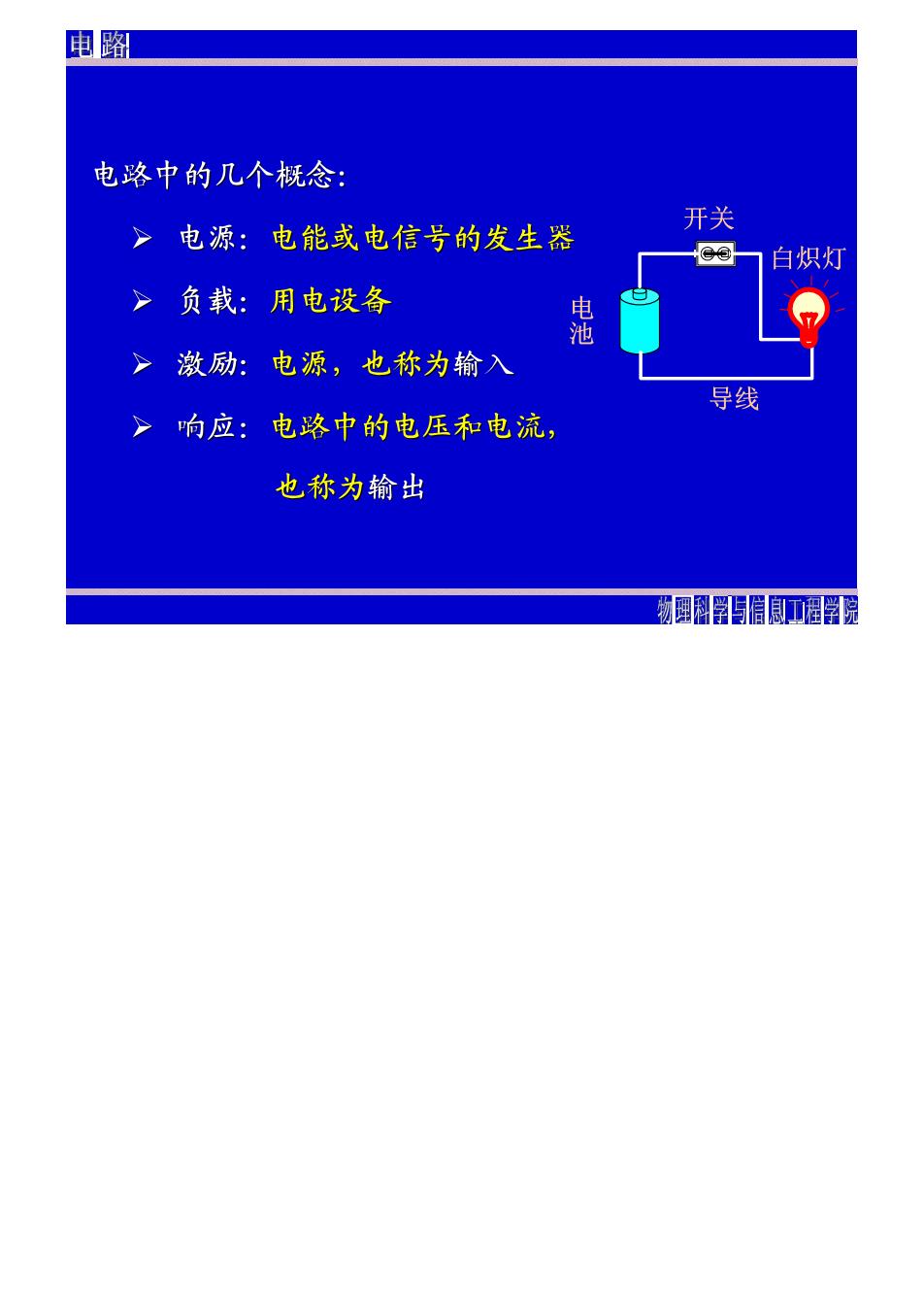

用图 电路中的几个概念： 开关 >电源：电能或电信号的发生器 ©门白炽灯 >负载：用电设备 是 >激励：电源，也称为输入 导线 >响应：电路中的电压和电流， 也称为输出 列星图眉中院

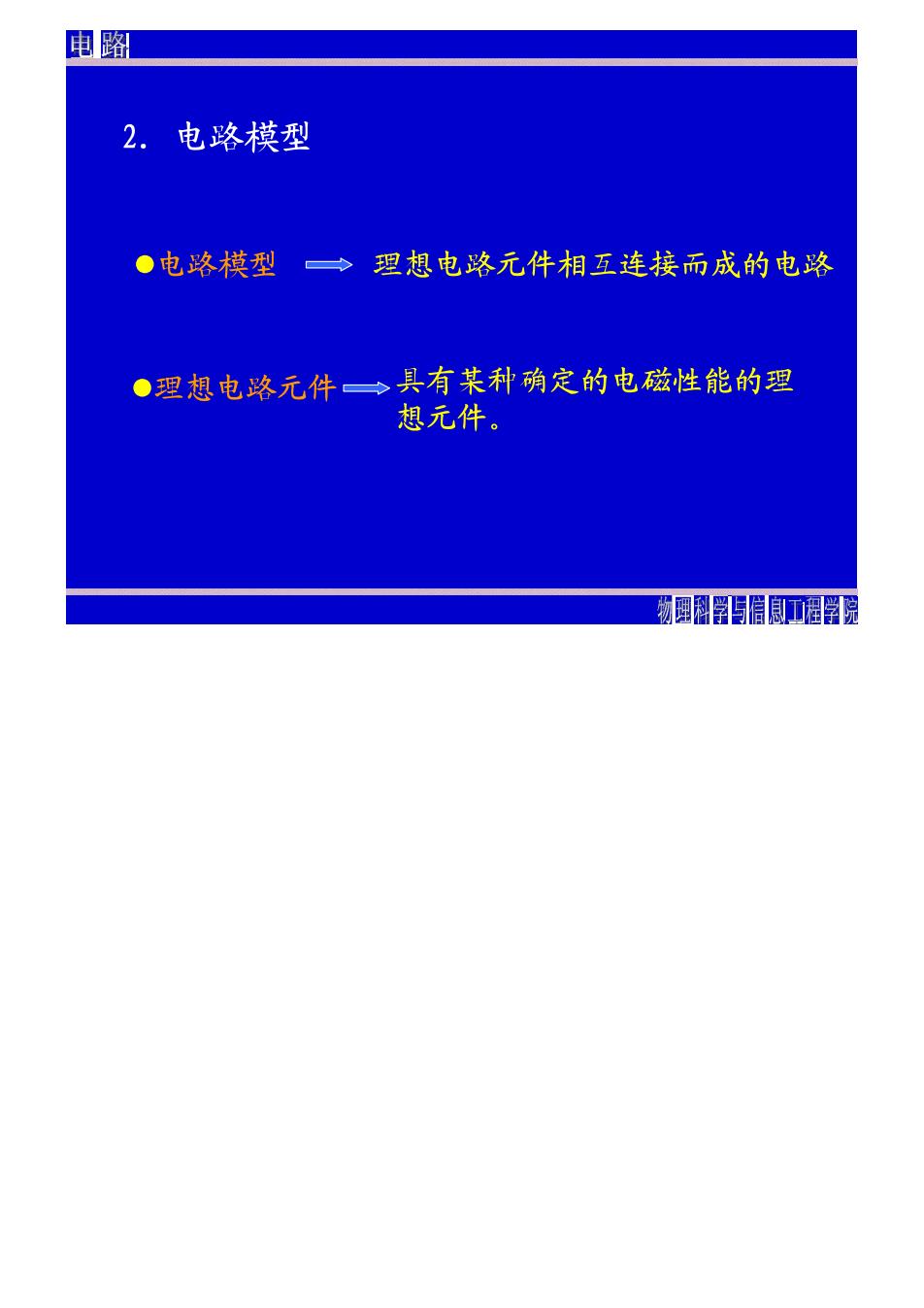

更图 2.电路模型 ●电路模型 理想电路元件相互连接而成的电路 ●理想电路元件>具有某种确定的电磁性能的理 想元件。 列星科眉中院

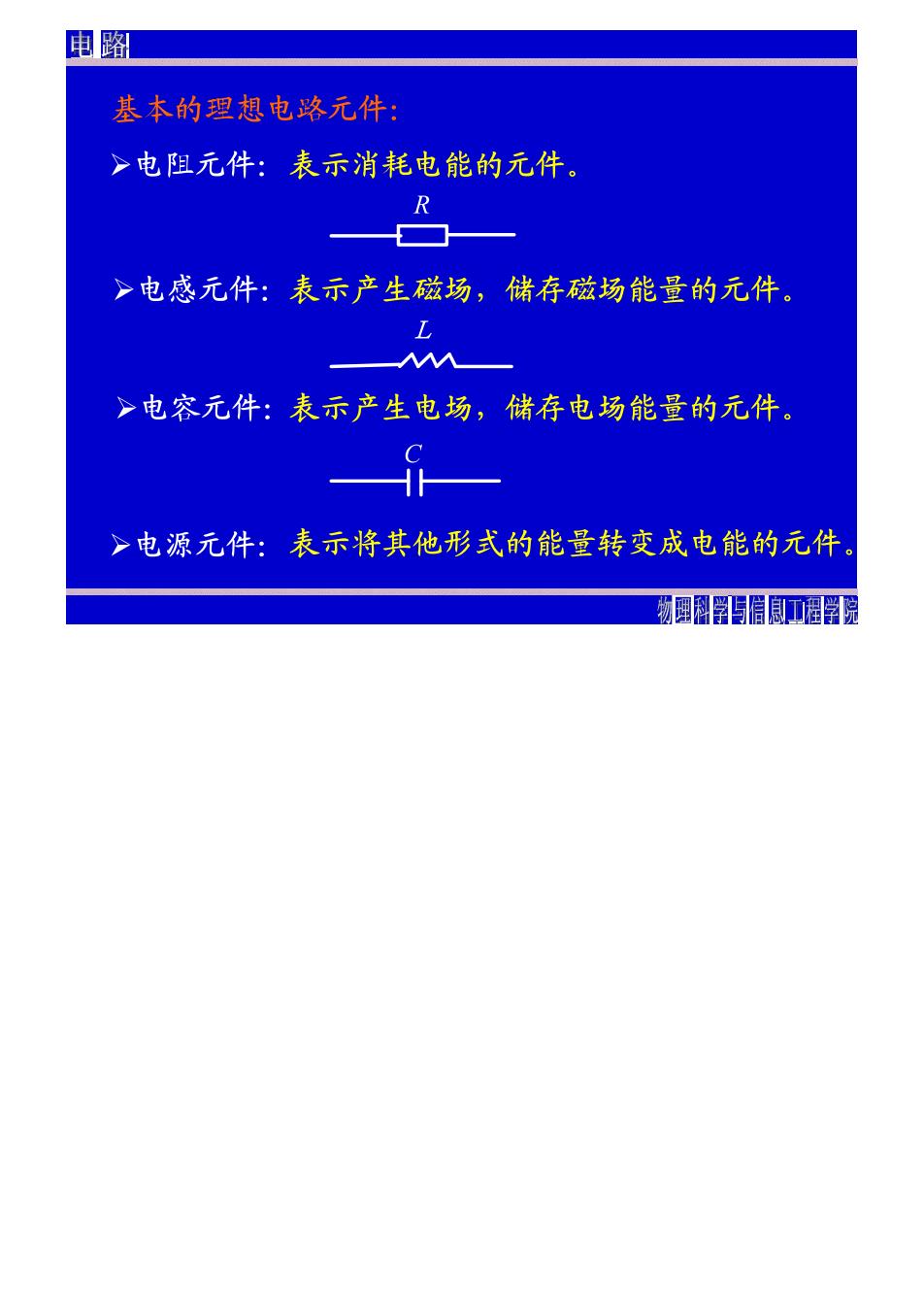

电图 基本的理想电路元件： >电阻元件：表示消耗电能的元件。 R >电感元件：表示产生磁场，储存磁场能量的元件。 L >电容元件：表示产生电场，储存电场能量的元件。 >电源元件：表示将其他形式的能量转变成电能的元件。 列星科眉鳳中况

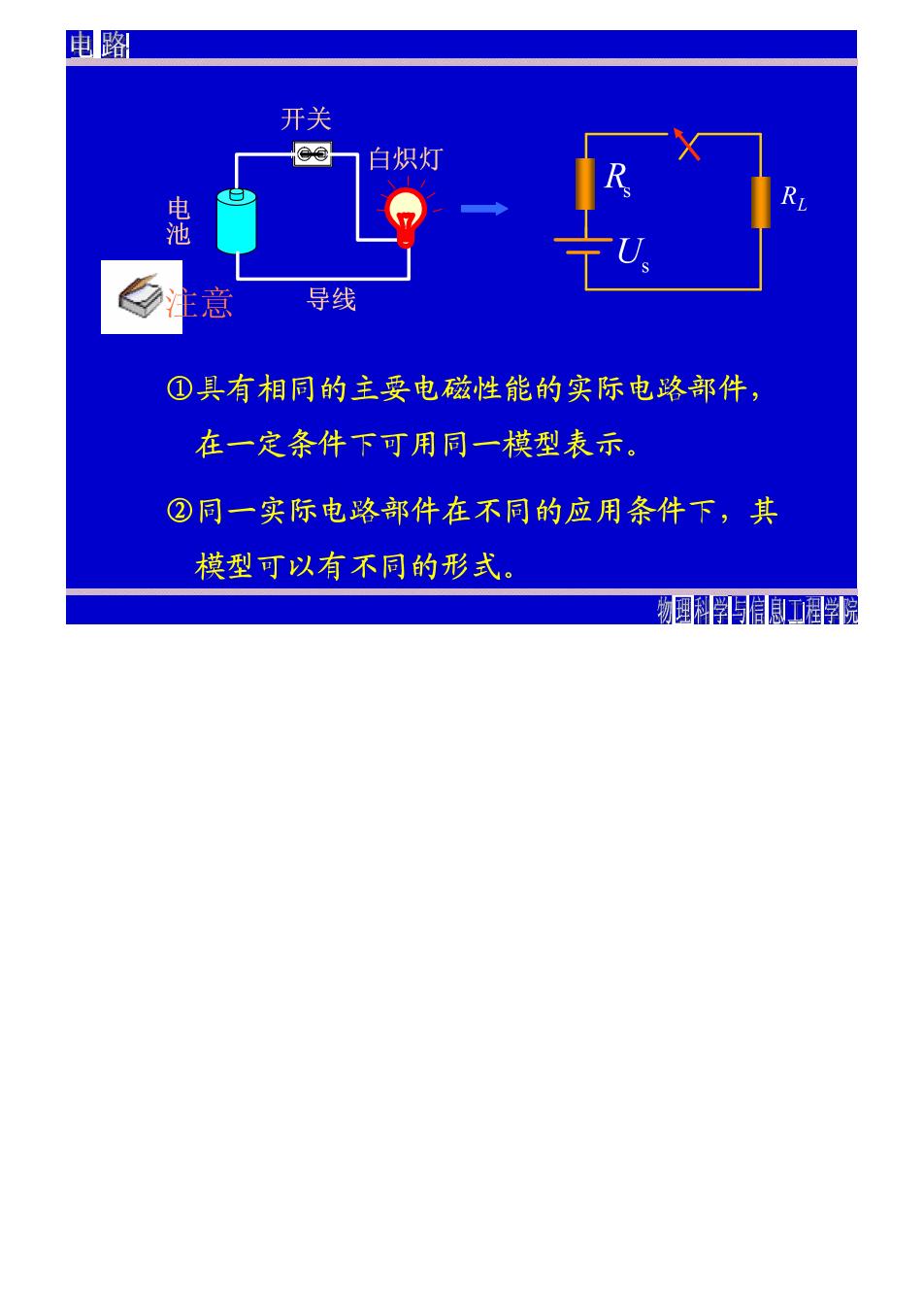

电图 开关 白炽灯 R 池 淮意 导线 ①具有相同的主要电磁性能的实际电路部件， 在一定条件下可用同一模型表示。 ②同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式。 列星科眉鳳中院

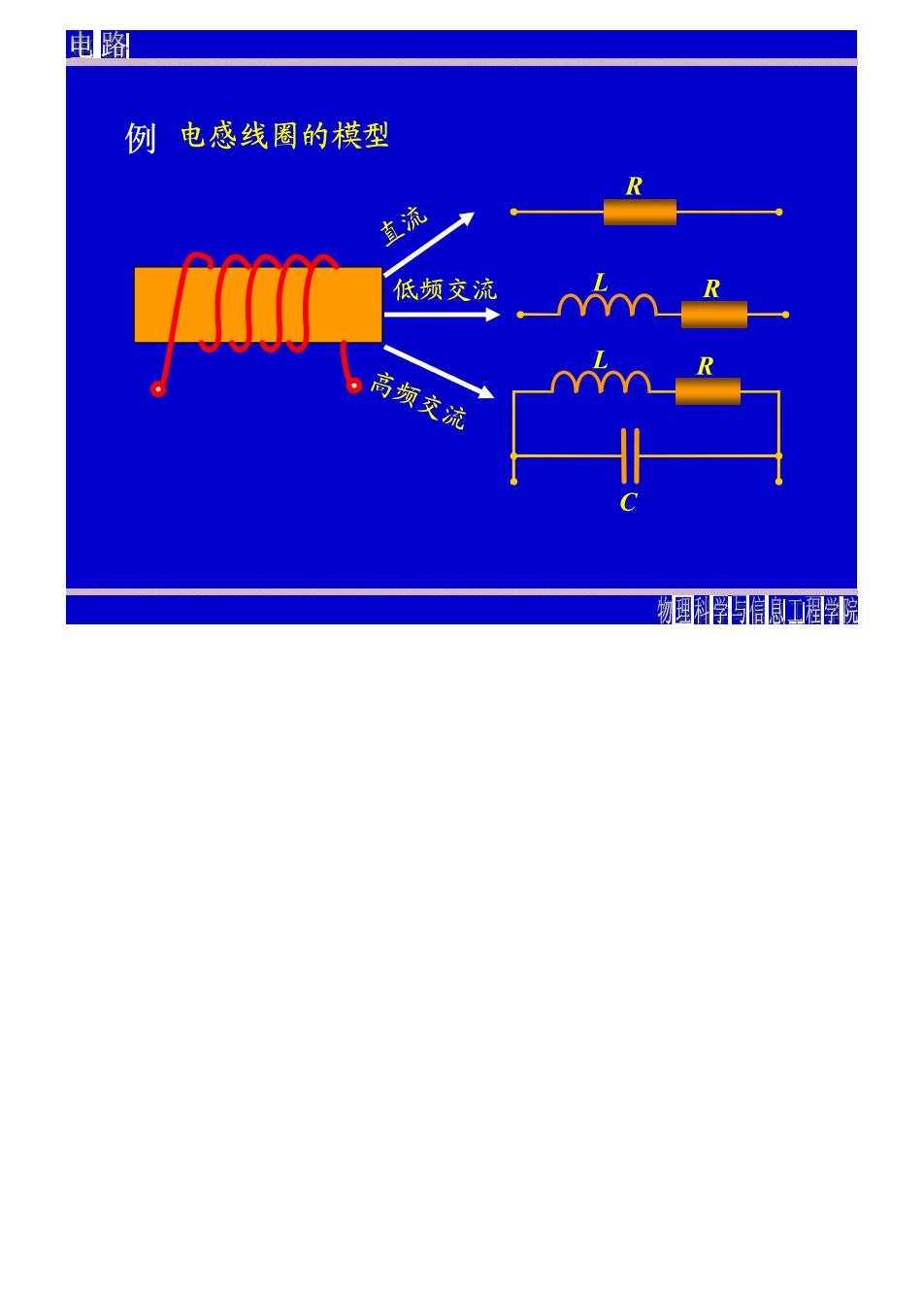

电图 例电感线圈的模型 直流 低频交流 高频交流 列星科眉中院
