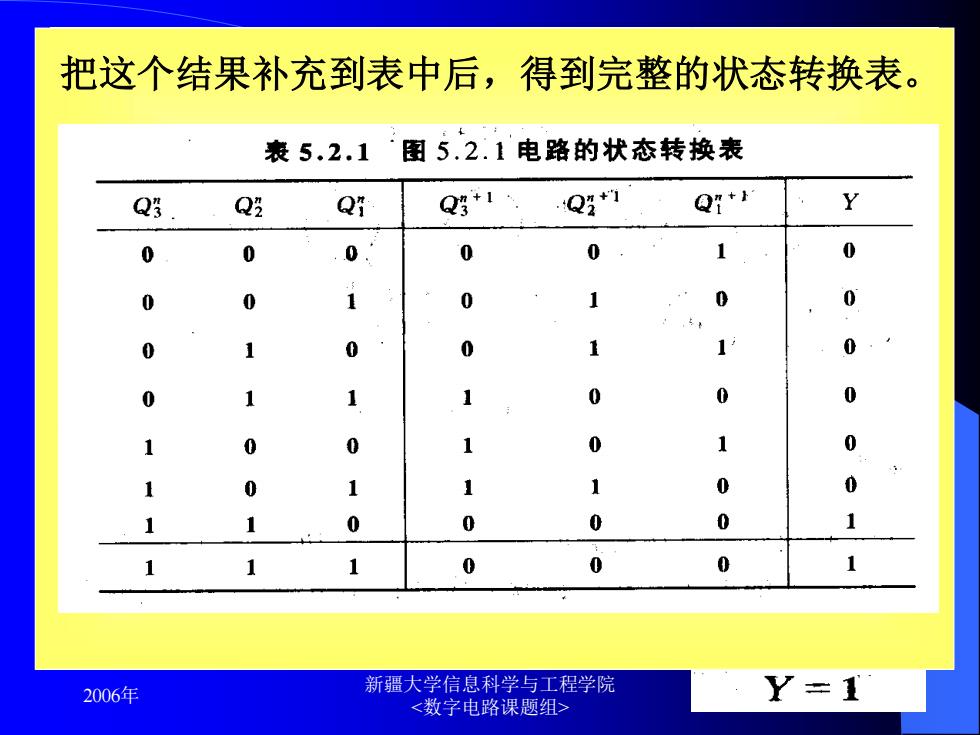

把这个结果补充到表中后，得到完整的状态转换表。 表5.2.1 图5.2.1电路的状态转换表 Q3 Q3 Qi Q+1 Q*1 Q7*1 Y 0 0 0 0 0 0 0 0 0 0 0 1 0 1 1 0 0 1 0 0 1 0 1 1 0 1 1 1 0 0 1 1 0 0 a 0 1 1 0 0 0 1 2006年 新疆大学信息科学与工程学院 Y=1 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 最后检查发现缺少Q3Q2Q1=111状态， 再将此状态代入状态方程和输出方 程，计算后得到： 把这个结果补充到表中后，得到完整的状态转换表

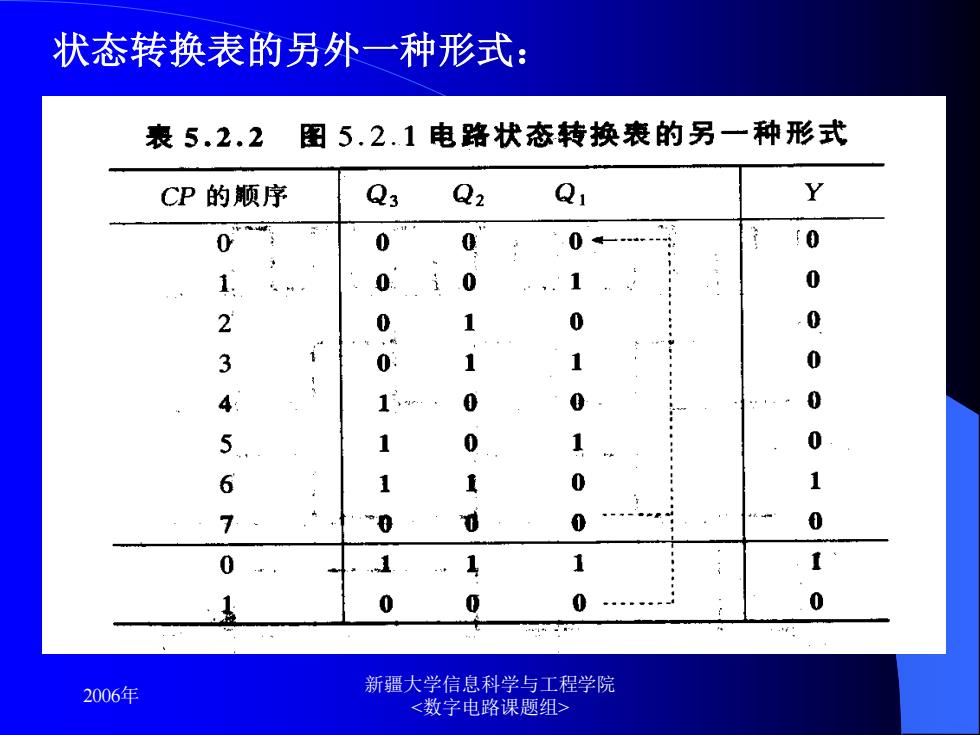

状态转换表的另外一种形式： 表5.2.2 图5.2.1电路状态转换表的另一种形式 CP的顺序 Q3 Q2 Q1 Y 0 0 0 0 1 0.1 0 0 2 0 0 .0 3 0 1 1 0 4 1.· 0 0 0 5 1 0 0 6 1 1 0 0 0 0 1 0 0 0 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 状态转换表的另外一种形式：

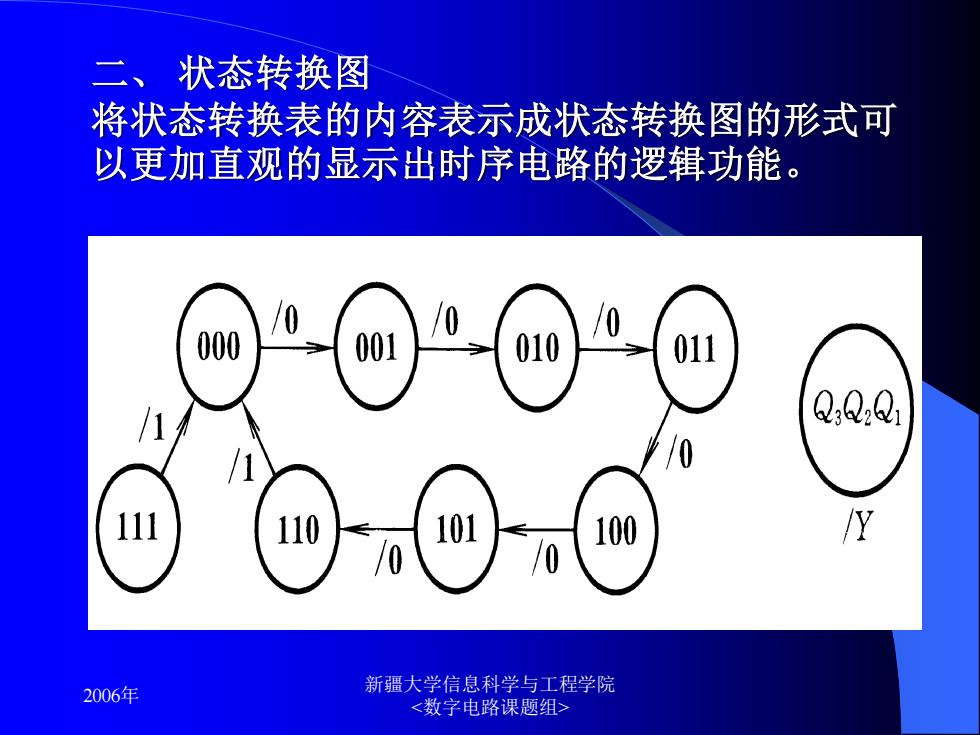

二、状态转换图 将状态转换表的内容表示成状态转换图的形式可 以更加直观的显示出时序电路的逻辑功能。 0 /0 /0 000 001 010 011 Q:Q:Q /0 110 101 100 Y /0 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 二、 状态转换图 将状态转换表的内容表示成状态转换图的形式可 以更加直观的显示出时序电路的逻辑功能

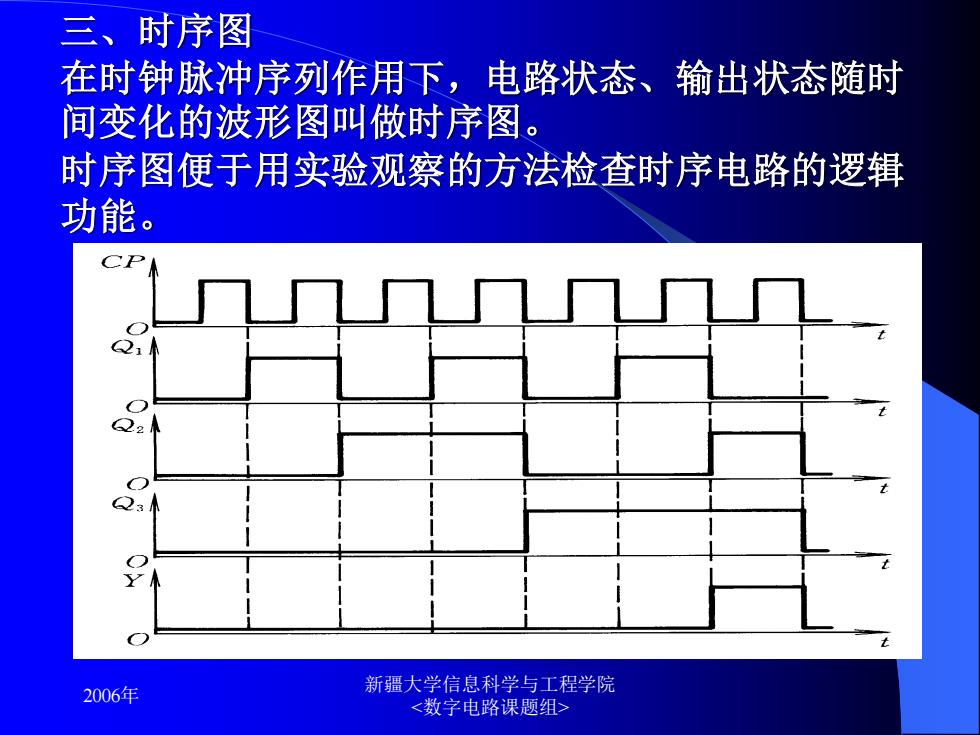

三、时序图 在时钟脉冲序列作用下，电路状态、输出状态随时 间变化的波形图叫做时序图。 时序图便于用实验观察的方法检查时序电路的逻辑 功能。 C 22 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 三、时序图 在时钟脉冲序列作用下，电路状态、输出状态随时 间变化的波形图叫做时序图。 时序图便于用实验观察的方法检查时序电路的逻辑 功能

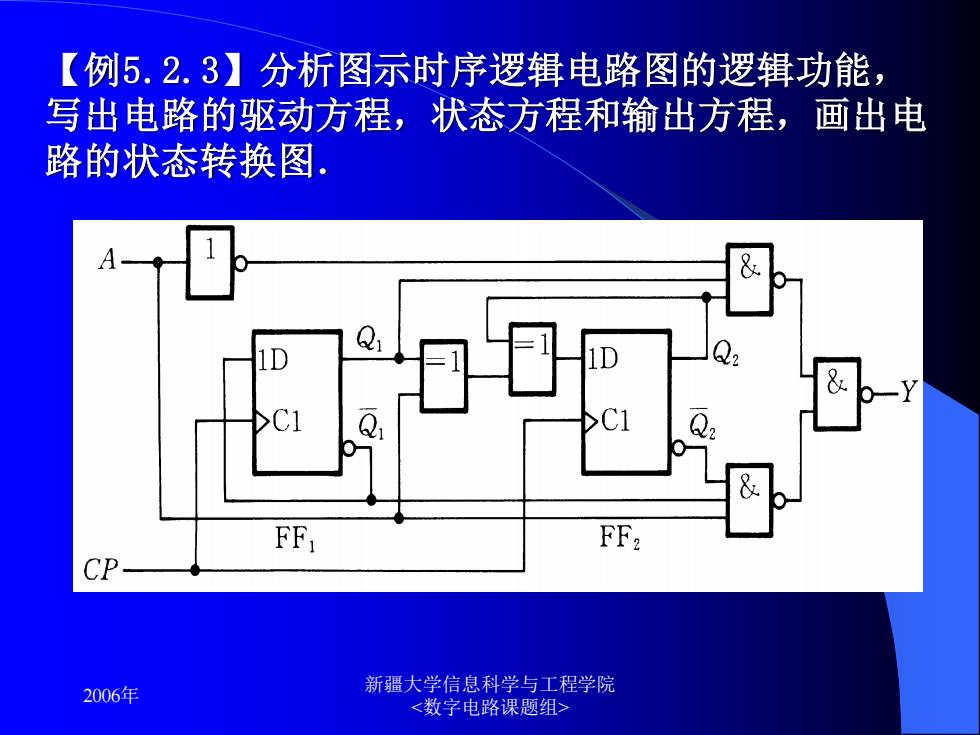

【例5.2.3】分析图示时序逻辑电路图的逻辑功能， 写出电路的驱动方程，状态方程和输出方程，画出电 路的状态转换图. FF, FF2 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 【例5.2.3】分析图示时序逻辑电路图的逻辑功能， 写出电路的驱动方程，状态方程和输出方程，画出电 路的状态转换图．
