ICS,13.240J 74GB中华人民共和国国家标准GB 567.1—2012代替GB567—1999爆破片安全装置第1部分：基本要求Bursting disc safety devices-Part 1:Basic requirement2012-05-11发布2013-03-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会

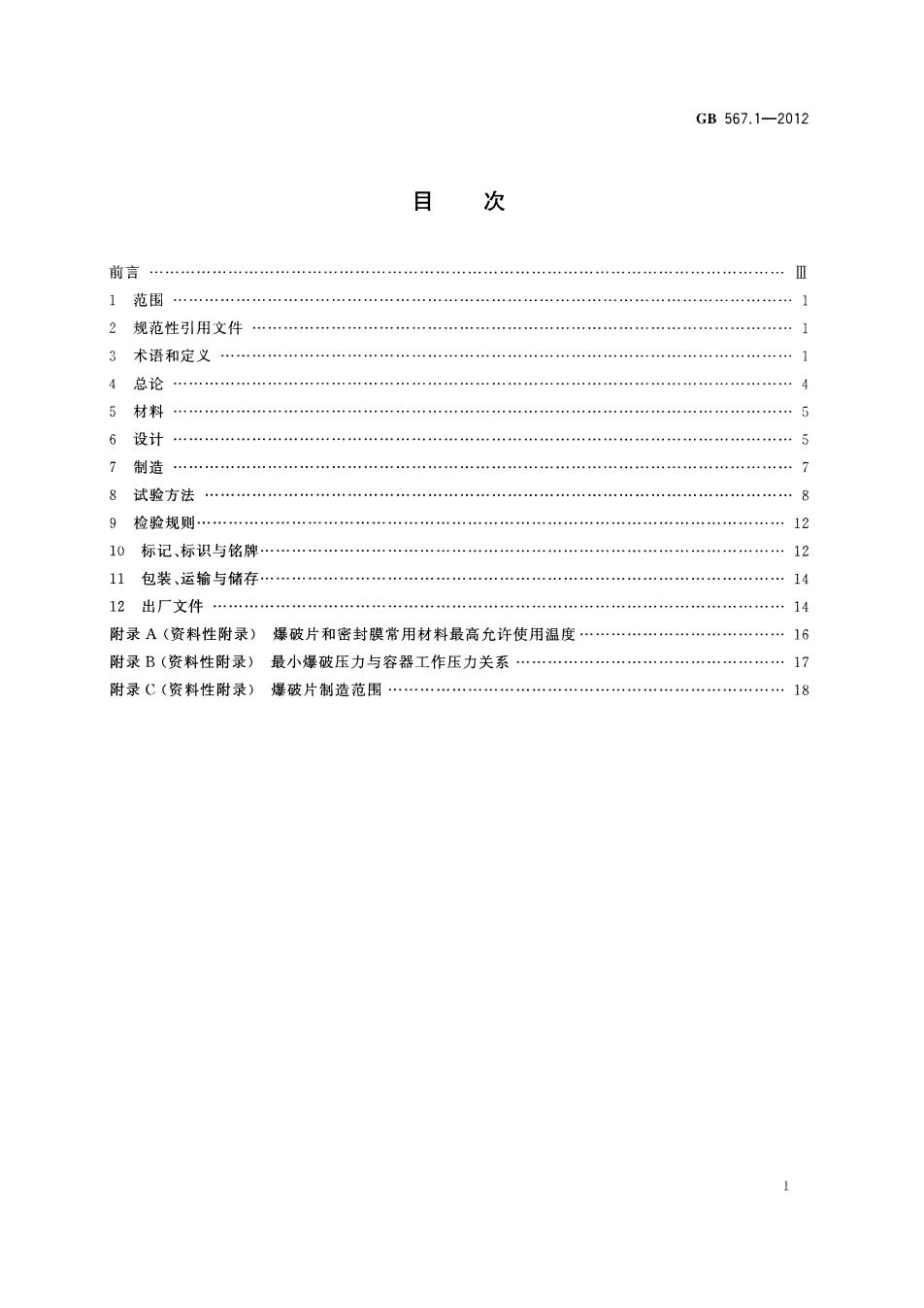

GB 567.1—2012目次I前言范围12规范性引用文件3术语和定义N总论5材料6设计T制造8试验方法检验规则91210标记、标识与铭牌1211包装、运输与储存.1412出厂文件14附录A（资料性附录）爆破片和密封膜常用材料最高允许使用温度16附录B（资料性附录）最小爆破压力与容器工作压力关系17附录C（资料性附录）爆破片制造范围18

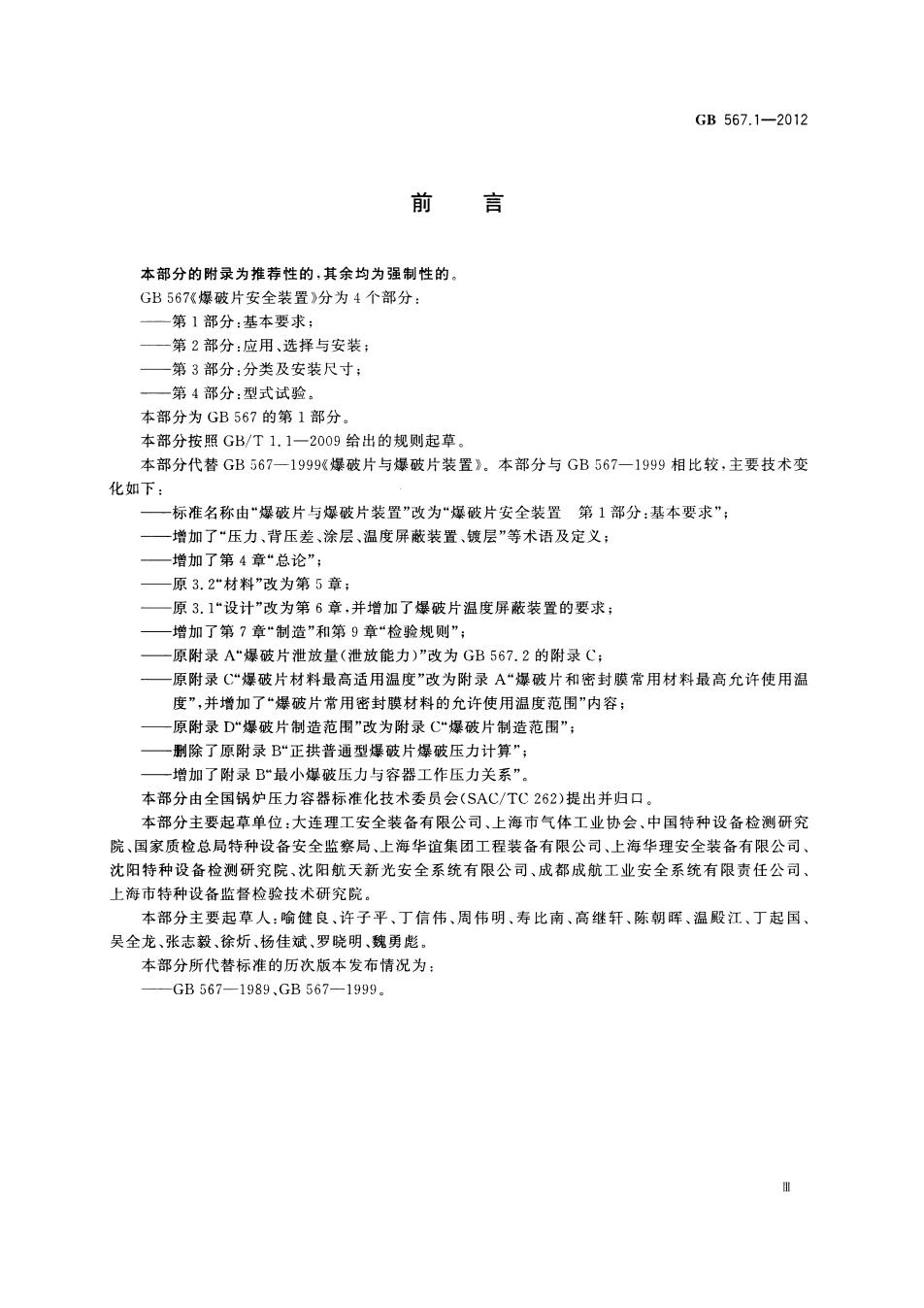

GB567.1—2012前言本部分的附录为推荐性的，其余均为强制性的。GB567《爆破片安全装置》分为4个部分：第1部分：基本要求；一第2部分：应用、选择与安装；—第3部分：分类及安装尺寸；—第4部分：型式试验。本部分为GB567的第1部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB567—1999《爆破片与爆破片装置》。本部分与GB567—1999相比较，主要技术变化如下：一一标准名称由“爆破片与爆破片装置”改为“爆破片安全装置置第1部分：基本要求”；增加了“压力、背压差、涂层、温度屏蔽装置、镀层”等术语及定义增加了第4章“总论”；原3.2材料”改为第5章；原3.1"设计”改为第6章，并增加了爆破片温度屏蔽装置的要求；增加了第7章"制造”和第9章“检验规则”；原附录A"爆破片泄放量（泄放能力）”改为GB567.2的附录C；原附录C“爆破片材料最高适用温度”改为附录A“爆破片和密封膜常用材料最高充许使用温度”，并增加了“爆破片常用密封膜材料的允许使用温度范围”内容；原附录D"爆破片制造范围”改为附录C"爆破片制造范围”；删除了原附录B“正拱普通型爆破片爆破压力计算”：增加了附录B"最小爆破压力与容器工作压力关系”本部分由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。本部分主要起草单位：大连理工安全装备有限公司、上海市气体工业协会、中国特种设备检测研究院、国家质检总局特种设备安全监察局、上海华谊集团工程装备有限公司、上海华理安全装备有限公司、沈阳特种设备检测研究院、沈阳航天新光安全系统有限公司、成都成航工业安全系统有限责任公司、上海市特种设备监督检验技术研究院。本部分主要起草人：喻健良、许子平、丁信伟、周伟明、寿比南、高继轩、陈朝晖、温殿江、丁起国、吴全龙、张志毅、徐、杨佳斌、罗晓明、魏勇彪。本部分所代替标准的历次版本发布情况为：GB567—1989GB567—1999。l

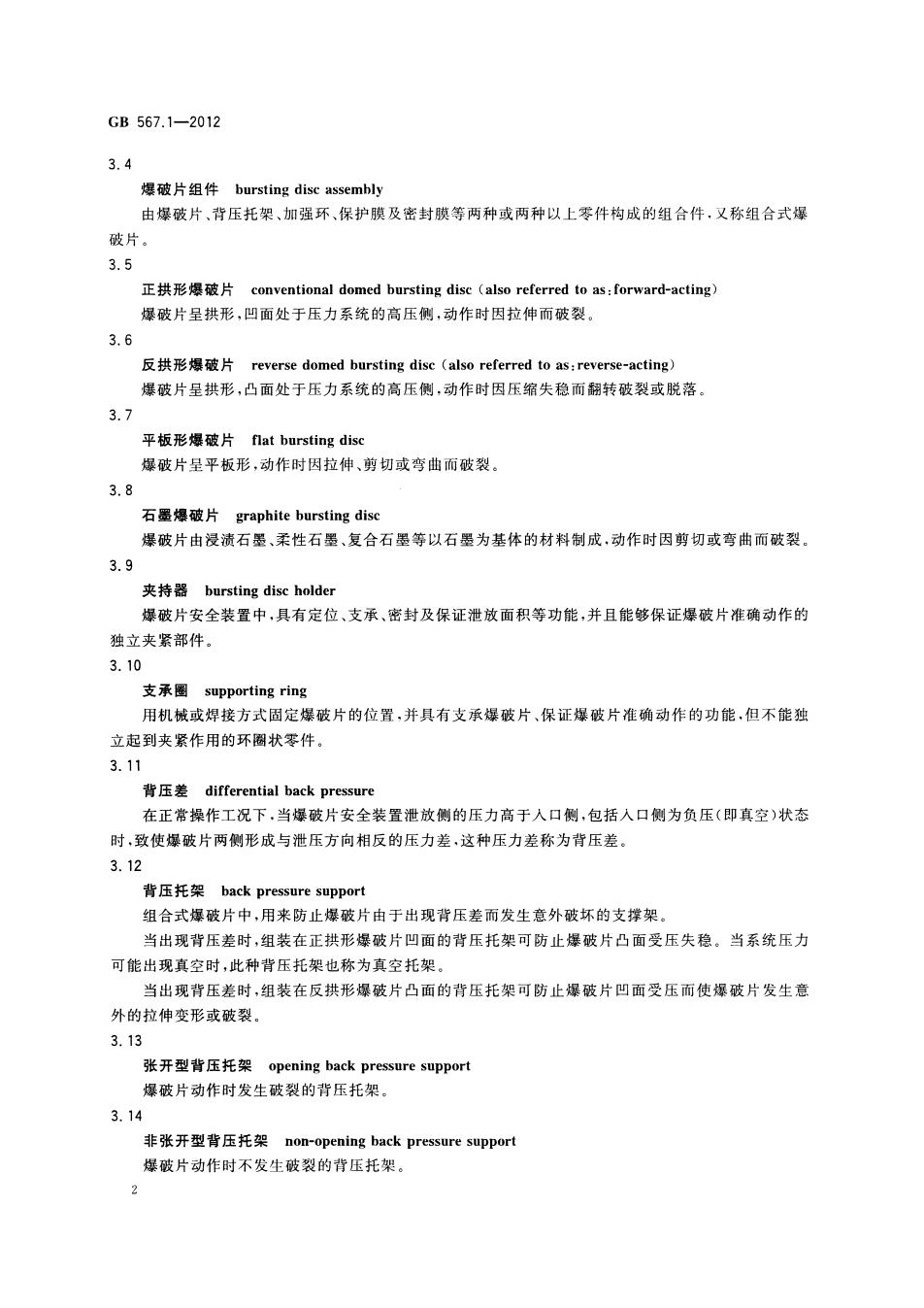

GB567.1—2012爆破片安全装置第1部分：基本要求1范围1.1GB567的本部分规定了爆破片安全装置的设计、制造、检验、试验、标记标识、包装储存、出厂文件等的技术要求。1.2本部分适用于下列爆破片安全装置：压力容器、压力管道或其他密闭承压设备（以下简称承压设备）为防止超压或出现过度真空而使用的爆破片安全装置。一爆破片安全装置中爆破片的爆破压力不大于500MPa.且不小于0.001MPa。1.3本部分不适用于下列爆破片安全装置：操作过程中可能产生压力剧增，反应速度到达爆轰时的承压设备。-一国防军事装备有特殊要求的爆破片安全装置。注：爆轰：物质的燃烧速度极快，达到1000m/以上时，产生与通常的燃爆根本不同的现象，该现象称为爆轰。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB567.2爆破片安全装置第2部分：应用、选择与安装GB567.3爆破片安全装置第3部分：分类及安装尺寸GB567.4爆破片安全装置第4部分：型式试验3术语和定义下列术语和定义适用于本文件。3. 1压力pressure除注明者外，压力均指表压力。3.2爆破片安全装置burstingdiscsafetydevice由爆破片（或爆破片组件）和夹持器（或支承圈）等零部件组成的非重闭式压力泄放装置。在设定的爆破温度下，爆破片两侧压力差达到预定值时，爆破片即刻动作（破裂或脱落），并泄放出流体介质。3.3爆破片burstingdisc爆破片安全装置中，因超压而迅速动作的压力敏感元件。1
GB567.1—20123. 4爆破片组件burstingdiscassembly由爆破片、背压托架、加强环、保护膜及密封膜等两种或两种以上零件构成的组合件，又称组合式爆破片。3. 5正拱形爆破片conventionaldomedburstingdisc（alsoreferredtoas：forward-acting）爆破片呈拱形，凹面处于压力系统的高压侧，动作时因拉伸而破裂。3. 6反拱形爆破片reversedomedburstingdisc（alsoreferredto as：reverse-acting）爆破片呈拱形，凸面处于压力系统的高压侧，动作时因压缩失稳而翻转破裂或脱落。3.7平板形爆破片flatburstingdisc爆破片呈平板形，动作时因拉伸、剪切或弯曲而破裂。3.8石墨爆破片graphiteburstingdisc爆破片由浸渍石墨、柔性石墨、复合石墨等以石墨为基体的材料制成，动作时因剪切或弯曲而破裂。3.9夹持器burstingdischolder爆破片安全装置中，具有定位、支承、密封及保证泄放面积等功能，并且能够保证爆破片准确动作的独立夹紧部件。3.10支承圈supportingring用机械或焊接方式固定爆破片的位置，并具有支承爆破片、保证爆破片准确动作的功能，但不能独立起到夹紧作用的环圈状零件，3. 11背压差differentialbackpressure在正常操作工况下，当爆破片安全装置泄放侧的压力高于人口侧，包括人口侧为负压（即真空）状态时，致使爆破片两侧形成与泄压方向相反的压力差，这种压力差称为背压差。3.12背压托架backpressuresupport组合式爆破片中，用来防止爆破片由于出现背压差而发生意外破坏的支撑架。当出现背压差时，组装在正拱形爆破片凹面的背压托架可防止爆破片凸面受压失稳。当系统压力可能出现真空时，此种背压托架也称为真空托架。当出现背压差时，组装在反拱形爆破片凸面的背压托架可防止爆破片凹面受压而使爆破片发生意外的拉伸变形或破裂3. 13张开型背压托架openingbackpressuresupport爆破片动作时发生破裂的背压托架。3.14非张开型背压托架non-openingbackpressuresupport爆破片动作时不发生破裂的背压托架。2
