ICS 23.020. 30J 74C中华人民共和国国家标准GB7144—1999气瓶颜色标志Coloured cylinder mark for gases2000-10-01实施1999-12-17发布国家质量技术监督局发布
GB 7144—1999前言本标准是GB7144一1986《气瓶颜色标记》的修订本。主要有四处变动：舍弃特种气体类”的气瓶色标；增列17种气体的气瓶色标；二氧化氮气瓶和硫化氢气瓶互换瓶色：更改液化石油气瓶的色标。此外，从1989年版《气瓶安全监察规程》引人气瓶检验色标。本标准从实施之日起代替GB7144—1986。本标准由全国气瓶标准化技术委员会提出并归口。本标准起草单位：上海高压容器有限公司。本标准主要起草人：陈保仪、陈伟明。本标准于1986年12月首次发布，1999年12月首次修订。1
中华人民共和国国家标准GB7144—1999气瓶颜色标志代替GB7144—1986Coloured cylinder mark for gases1范围本标准规定了作为充装气体识别标志的气瓶外表面涂色和字样。本标准适用于公称工作压力不大于30MPa、公称容积不大于1000L、移动式可重复使用的气瓶。本标准不适用于灭火用的气瓶、车辆燃料气瓶和机器设备上附属的气瓶。进口气瓶应按本标准的要求涂敷（或改涂、复涂）颜色标志。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3181-1995漆膜颜色标准GSBG510011995漆膜颜色标准样卡3定义本标准采用下列定义。3.1气瓶颜色标志colouredcylindermarkforgas气瓶外表面涂敷的字样内容、色环数目和涂膜颜色按充装气体的特性作规定的组合，是识别充装气体的标志。3.2色环colourring公称工作压力不同的气瓶充装同一种气体而具有不同充装压力或不同充装系数的识别标志。3.3色卡colourchip表示一定颜色的标准样品卡（GB/T3181—1995中3.10）。4气瓶的涂膜颜色名称和鉴别4.1气瓶的漆膜颜色应符合GB/T3181的规定（铝白、黑、白除外）。4.2气瓶的漆膜颜色编号、名称和色卡见表1。4.3选用漆膜以外方法涂敷的气瓶，其涂膜颜色均应符合表1的规定。4.4颜色和色卡应按GB/T3181的要求鉴别。国家质量技术监督局1999-12-17批准2000-10-01实施1
GB7144—1999表1气瓶的漆膜颜色编号、名称和色卡GB/T 3181颜色编号、名称GSBG51001漆膜色卡P 01淡紫PB06淡（酥）兰B 04银灰三G 02淡绿G 05深绿Y 06淡黄Y 09铁黄YR 05棕R 01铁红R 03大红RP 01粉红铝白黑白气瓶的字样和色环气瓶的字样、色环彼此间应避免叠合，不占防震圈的位置。5.1字样5.1.1字样是指气瓶的充装气体名称（也可含气瓶所属单位名称和其他内容，如溶解乙炔气瓶的“不可近火”等)。5.1.2充装气体名称一般用汉字表示。凡属液化气体，气体名称应冠以“液”或“液化”字样，凡属医用或呼吸用气体，在气体名称前应分别加注“医用”或“呼吸用”字样。对于小容积气瓶，充装气体名称可用化学式表示。5.1.3汉字字样采用仿宋体。公称容积40L的气瓶，字体高度为80～100mm；其他规格的气瓶，字体大小宜适当调整。5.2字样排列5.2.1立式气瓶的充装气体名称应按瓶的环向横列于瓶高3/4处；单位名称应按瓶的轴向竖列于气体名称居中的下方或转向180°的瓶面。2

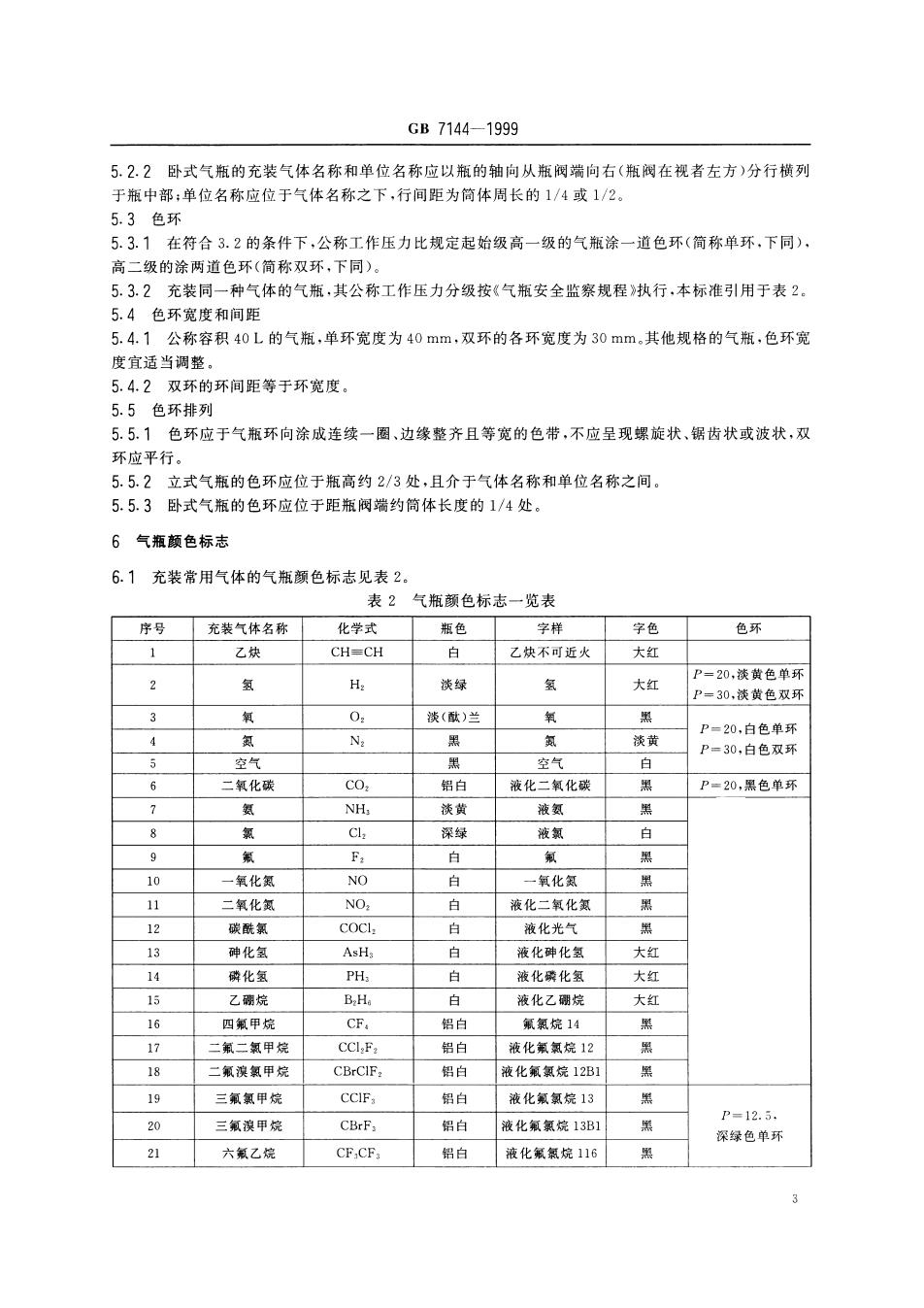

GB7144—19995.2.2卧式气瓶的充装气体名称和单位名称应以瓶的轴向从瓶阀端向右（瓶阀在视者左方）分行横列于瓶中部；单位名称应位于气体名称之下，行间距为筒体周长的1/4或1/2。5.3色环5.3.1在符合3.2的条件下，公称工作压力比规定起始级高一级的气瓶涂一道色环（简称单环，下同），高二级的涂两道色环（简称双环，下同）。5.3.2充装同一种气体的气瓶，其公称工作压力分级按《气瓶安全监察规程》执行，本标准引用于表2。5.4色环宽度和间距5.4.1公称容积40L的气瓶，单环宽度为40mm，双环的各环宽度为30mm。其他规格的气瓶，色环宽度宜适当调整。5.4.2双环的环间距等于环宽度。5.5色环排列5.5.1色环应于气瓶环向涂成连续一圈、边缘整齐且等宽的色带，不应呈现螺旋状、锯齿状或波状，双环应平行。5.5.2立式气瓶的色环应位于瓶高约2/3处，且介于气体名称和单位名称之间。5. 5. 3卧式气瓶的色环应位于距瓶阀端约简体长度的1/4处。6气瓶颜色标志6. 1充装常用气体的气瓶颜色标志见表2。表2气瓶颜色标志一览表序号化学式瓶色字样字色色环充装气体名称乙炔白大红1CH=CH乙炔不可近火P=20，淡黄色单环氢氢2H2淡绿大红P=30，淡黄色双环3氧0O2淡（酸）兰氧黑P=20，白色单环4氮N2黑氮淡黄P=30，白色双环5白空气黑空气6COz黑二氧化碳铝白液化二氧化碳P=20，黑色单环黑7氨NH:淡黄液氨8氯Cl2深绿液氯白F2白氟黑.9氟10NO白黑一氧化氮一氧化氮11NO,白黑二氧化氮液化二氧化氮白黑12碳酰氯COCl,液化光气13砷化氢AsH,白液化砷化氢大红14PH,白大红磷化氢液化磷化氢15B,Ha白大红乙硼烷液化乙硼烷16CF.铝白黑四氟甲烷氟氯烷14黑17CCI.F2铝白二氟二氯甲烷液化氟氯烷12黑18二氟溴氯甲烷CBrCIF,铝白液化氟氯烷12B1黑19CCIF;三氟氯甲烷铝白液化氟氯烷13P=12.5.20CBrF;黑三氟溴甲烷铝白液化氟氯烷13B1深绿色单环21CF,CFs黑六氟乙烷铝白液化氟氯烷1163
