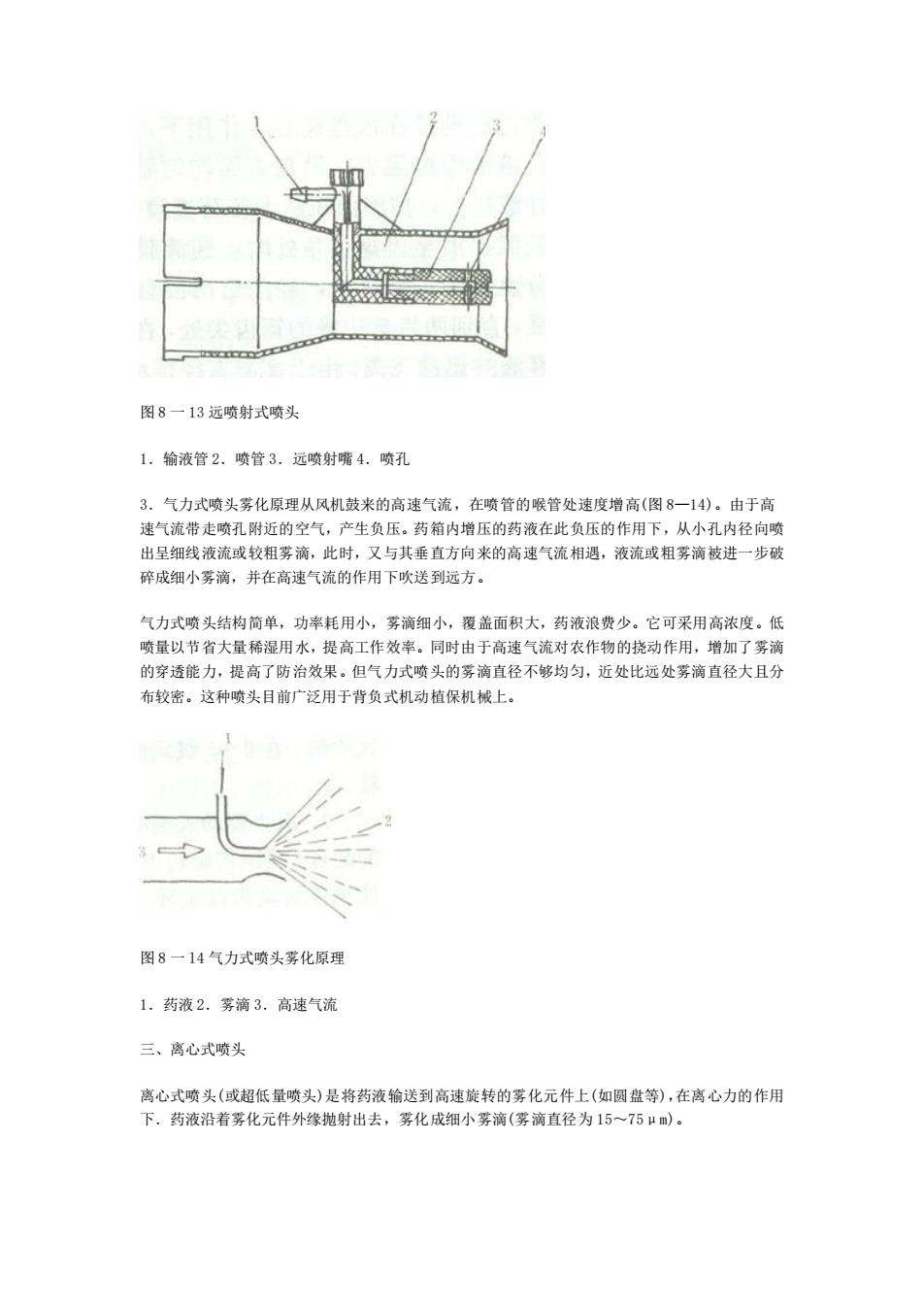

图 8 一 13 远喷射式喷头 1．输液管 2．喷管 3．远喷射嘴 4．喷孔 3．气力式喷头雾化原理从风机鼓来的高速气流，在喷管的喉管处速度增高(图 8—14)。由于高 速气流带走喷孔附近的空气，产生负压。药箱内增压的药液在此负压的作用下，从小孔内径向喷 出呈细线液流或较粗雾滴，此时，又与其垂直方向来的高速气流相遇，液流或粗雾滴被进一步破 碎成细小雾滴，并在高速气流的作用下吹送到远方。 气力式喷头结构简单，功率耗用小，雾滴细小，覆盖面积大，药液浪费少。它可采用高浓度。低 喷量以节省大量稀湿用水，提高工作效率。同时由于高速气流对农作物的挠动作用，增加了雾滴 的穿透能力，提高了防治效果。但气力式喷头的雾滴直径不够均匀，近处比远处雾滴直径大且分 布较密。这种喷头目前广泛用于背负式机动植保机械上。 图 8 一 l4 气力式喷头雾化原理 1．药液 2．雾滴 3．高速气流 三、离心式喷头 离心式喷头(或超低量喷头)是将药液输送到高速旋转的雾化元件上(如圆盘等)，在离心力的作用 下．药液沿着雾化元件外缘抛射出去，雾化成细小雾滴(雾滴直径为 15～75μm)
图 8 一 13 远喷射式喷头 1．输液管 2．喷管 3．远喷射嘴 4．喷孔 3．气力式喷头雾化原理从风机鼓来的高速气流，在喷管的喉管处速度增高(图 8—14)。由于高 速气流带走喷孔附近的空气，产生负压。药箱内增压的药液在此负压的作用下，从小孔内径向喷 出呈细线液流或较粗雾滴，此时，又与其垂直方向来的高速气流相遇，液流或粗雾滴被进一步破 碎成细小雾滴，并在高速气流的作用下吹送到远方。 气力式喷头结构简单，功率耗用小，雾滴细小，覆盖面积大，药液浪费少。它可采用高浓度。低 喷量以节省大量稀湿用水，提高工作效率。同时由于高速气流对农作物的挠动作用，增加了雾滴 的穿透能力，提高了防治效果。但气力式喷头的雾滴直径不够均匀，近处比远处雾滴直径大且分 布较密。这种喷头目前广泛用于背负式机动植保机械上。 图 8 一 l4 气力式喷头雾化原理 1．药液 2．雾滴 3．高速气流 三、离心式喷头 离心式喷头(或超低量喷头)是将药液输送到高速旋转的雾化元件上(如圆盘等)，在离心力的作用 下．药液沿着雾化元件外缘抛射出去，雾化成细小雾滴(雾滴直径为 15～75μm)

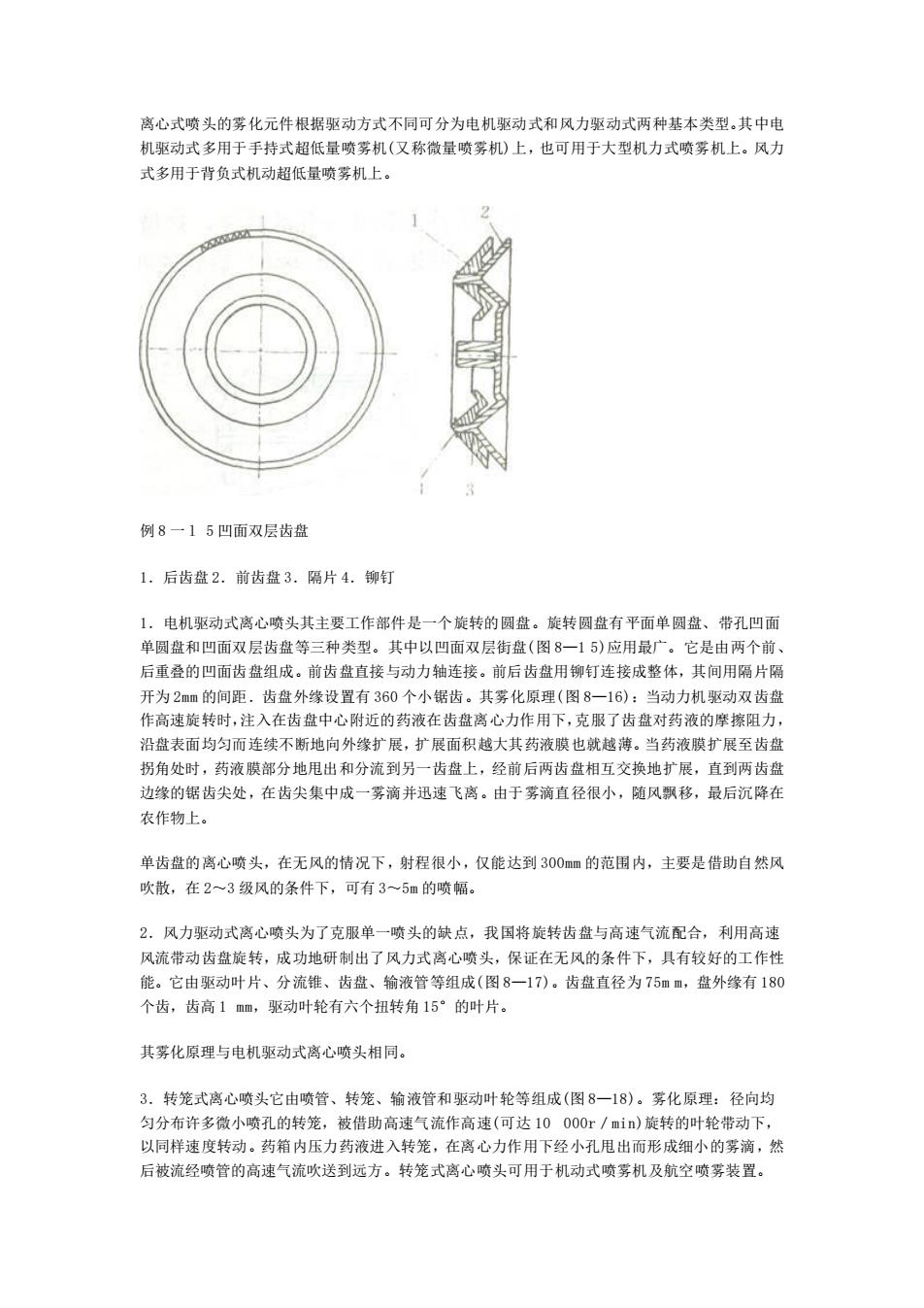

离心式喷头的雾化元件根据驱动方式不同可分为电机驱动式和风力驱动式两种基本类型。其中电 机驱动式多用于手持式超低量喷雾机(又称微量喷雾机)上，也可用于大型机力式喷雾机上。风力 式多用于背负式机动超低量喷雾机上。 例 8 一 l 5 凹面双层齿盘 1．后齿盘 2．前齿盘 3．隔片 4．铆钉 1．电机驱动式离心喷头其主要工作部件是一个旋转的圆盘。旋转圆盘有平面单圆盘、带孔凹面 单圆盘和凹面双层齿盘等三种类型。其中以凹面双层街盘(图 8—1 5)应用最广。它是由两个前、 后重叠的凹面齿盘组成。前齿盘直接与动力轴连接。前后齿盘用铆钉连接成整体，其间用隔片隔 开为 2mm 的间距．齿盘外缘设置有 360 个小锯齿。其雾化原理(图 8—16)：当动力机驱动双齿盘 作高速旋转时，注入在齿盘中心附近的药液在齿盘离心力作用下，克服了齿盘对药液的摩擦阻力， 沿盘表面均匀而连续不断地向外缘扩展，扩展面积越大其药液膜也就越薄。当药液膜扩展至齿盘 拐角处时，药液膜部分地甩出和分流到另一齿盘上，经前后两齿盘相互交换地扩展，直到两齿盘 边缘的锯齿尖处，在齿尖集中成一雾滴并迅速飞离。由于雾滴直径很小，随风飘移，最后沉降在 农作物上。 单齿盘的离心喷头，在无风的情况下，射程很小，仅能达到 300mm 的范围内，主要是借助自然风 吹散，在 2～3 级风的条件下，可有 3～5m 的喷幅。 2．风力驱动式离心喷头为了克服单一喷头的缺点，我国将旋转齿盘与高速气流配合，利用高速 风流带动齿盘旋转，成功地研制出了风力式离心喷头，保证在无风的条件下，具有较好的工作性 能。它由驱动叶片、分流锥、齿盘、输液管等组成(图 8—17)。齿盘直径为 75m m，盘外缘有 180 个齿，齿高 1 mm，驱动叶轮有六个扭转角 15°的叶片。 其雾化原理与电机驱动式离心喷头相同。 3．转笼式离心喷头它由喷管、转笼、输液管和驱动叶轮等组成(图 8—18)。雾化原理：径向均 匀分布许多微小喷孔的转笼，被借助高速气流作高速(可达 10 000r／min)旋转的叶轮带动下， 以同样速度转动。药箱内压力药液进入转笼，在离心力作用下经小孔甩出而形成细小的雾滴，然 后被流经喷管的高速气流吹送到远方。转笼式离心喷头可用于机动式喷雾机及航空喷雾装置
离心式喷头的雾化元件根据驱动方式不同可分为电机驱动式和风力驱动式两种基本类型。其中电 机驱动式多用于手持式超低量喷雾机(又称微量喷雾机)上，也可用于大型机力式喷雾机上。风力 式多用于背负式机动超低量喷雾机上。 例 8 一 l 5 凹面双层齿盘 1．后齿盘 2．前齿盘 3．隔片 4．铆钉 1．电机驱动式离心喷头其主要工作部件是一个旋转的圆盘。旋转圆盘有平面单圆盘、带孔凹面 单圆盘和凹面双层齿盘等三种类型。其中以凹面双层街盘(图 8—1 5)应用最广。它是由两个前、 后重叠的凹面齿盘组成。前齿盘直接与动力轴连接。前后齿盘用铆钉连接成整体，其间用隔片隔 开为 2mm 的间距．齿盘外缘设置有 360 个小锯齿。其雾化原理(图 8—16)：当动力机驱动双齿盘 作高速旋转时，注入在齿盘中心附近的药液在齿盘离心力作用下，克服了齿盘对药液的摩擦阻力， 沿盘表面均匀而连续不断地向外缘扩展，扩展面积越大其药液膜也就越薄。当药液膜扩展至齿盘 拐角处时，药液膜部分地甩出和分流到另一齿盘上，经前后两齿盘相互交换地扩展，直到两齿盘 边缘的锯齿尖处，在齿尖集中成一雾滴并迅速飞离。由于雾滴直径很小，随风飘移，最后沉降在 农作物上。 单齿盘的离心喷头，在无风的情况下，射程很小，仅能达到 300mm 的范围内，主要是借助自然风 吹散，在 2～3 级风的条件下，可有 3～5m 的喷幅。 2．风力驱动式离心喷头为了克服单一喷头的缺点，我国将旋转齿盘与高速气流配合，利用高速 风流带动齿盘旋转，成功地研制出了风力式离心喷头，保证在无风的条件下，具有较好的工作性 能。它由驱动叶片、分流锥、齿盘、输液管等组成(图 8—17)。齿盘直径为 75m m，盘外缘有 180 个齿，齿高 1 mm，驱动叶轮有六个扭转角 15°的叶片。 其雾化原理与电机驱动式离心喷头相同。 3．转笼式离心喷头它由喷管、转笼、输液管和驱动叶轮等组成(图 8—18)。雾化原理：径向均 匀分布许多微小喷孔的转笼，被借助高速气流作高速(可达 10 000r／min)旋转的叶轮带动下， 以同样速度转动。药箱内压力药液进入转笼，在离心力作用下经小孔甩出而形成细小的雾滴，然 后被流经喷管的高速气流吹送到远方。转笼式离心喷头可用于机动式喷雾机及航空喷雾装置

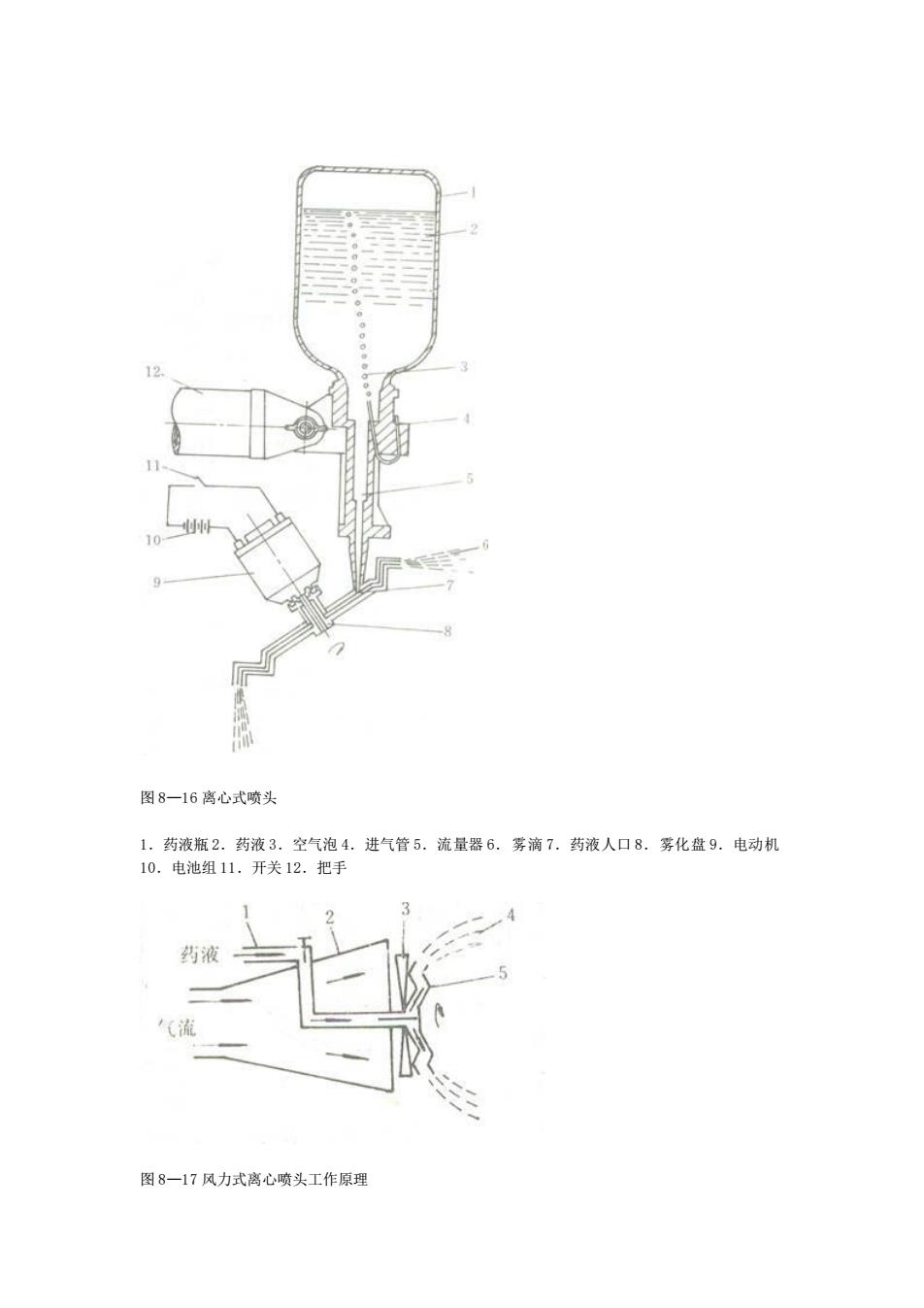

图 8—16 离心式喷头 1．药液瓶 2．药液 3．空气泡 4．进气管 5．流量器 6．雾滴 7．药液人口 8．雾化盘 9．电动机 10．电池组 11．开关 12．把手 图 8—17 风力式离心喷头工作原理
图 8—16 离心式喷头 1．药液瓶 2．药液 3．空气泡 4．进气管 5．流量器 6．雾滴 7．药液人口 8．雾化盘 9．电动机 10．电池组 11．开关 12．把手 图 8—17 风力式离心喷头工作原理
