图 8—4 切向离心式喷头 1．进液管 2．喷头体 3．喷头芯 4．喷孔 5．喷孔片 6．垫圈 7．喷头帽 1．涡流式喷头其特点是喷头内制有导向部分，高压药液通过导向部分产生螺旋运动。涡流式喷 头根据结构不同分为切向离心式喷头、涡流片式喷头和涡流芯式喷头三种型式。 (1)切向离心式喷头它由喷头帽、喷孔片、垫圈和喷头体组成(图 8—4)。喷头体加工成带锥体芯 的内腔和与内腔相切的输液斜道。喷孔片的中央有一喷孔，孔径有 O．7、1．0、1．3、1．6mm 四种规格(NJl30 一 75)。内腔与喷孔片之间构成锥体芯涡流室，为了防止腐蚀，喷头中与药液接 触的零件多用铜材或塑料制成。 切向离心式喷头的工作原理如图 8—5 所示。高压液流从喷杆进入输液斜道，由于斜道的截面积 变小，流速迅速增大，高速液流沿斜道按切线方向进入涡流室，绕着锥体作高速螺旋运动，在接 近喷孔时，由于回转半径减小，则药液质点的圆周速度更大。由喷孔喷出的药液质点具有两种速 度：一是平行于喷孔中心线的前进速度νc，一是高速回转的切线速度νt，两者的合成速度ν即 为药液质点实际的运动方向，它与中心线间有一夹角为 a，2a 即为雾锥角。由于药液的喷射过程 是连续的，因此，药液自喷孔喷出后，成为锥形的散射状薄膜，距孔愈远，液膜愈薄，以致断裂 成碎片，凝聚成雾滴。由于受到空气阻力的作用，大雾滴继续破碎为更细小的雾滴。 切向离心式喷头结构简单，不易堵塞，但雾化程度较差，雾滴直径一般大于 250μm，多用于手 动喷雾机。为了提高工作效率和与较大的机动喷雾机配套使用，除了制造成单个喷头外，还制有 两喷头和四喷头。例如与工农-36 机动式喷雾机配套使用的切向离心式喷头就 是双喷头或四喷头式的组合喷头
图 8—4 切向离心式喷头 1．进液管 2．喷头体 3．喷头芯 4．喷孔 5．喷孔片 6．垫圈 7．喷头帽 1．涡流式喷头其特点是喷头内制有导向部分，高压药液通过导向部分产生螺旋运动。涡流式喷 头根据结构不同分为切向离心式喷头、涡流片式喷头和涡流芯式喷头三种型式。 (1)切向离心式喷头它由喷头帽、喷孔片、垫圈和喷头体组成(图 8—4)。喷头体加工成带锥体芯 的内腔和与内腔相切的输液斜道。喷孔片的中央有一喷孔，孔径有 O．7、1．0、1．3、1．6mm 四种规格(NJl30 一 75)。内腔与喷孔片之间构成锥体芯涡流室，为了防止腐蚀，喷头中与药液接 触的零件多用铜材或塑料制成。 切向离心式喷头的工作原理如图 8—5 所示。高压液流从喷杆进入输液斜道，由于斜道的截面积 变小，流速迅速增大，高速液流沿斜道按切线方向进入涡流室，绕着锥体作高速螺旋运动，在接 近喷孔时，由于回转半径减小，则药液质点的圆周速度更大。由喷孔喷出的药液质点具有两种速 度：一是平行于喷孔中心线的前进速度νc，一是高速回转的切线速度νt，两者的合成速度ν即 为药液质点实际的运动方向，它与中心线间有一夹角为 a，2a 即为雾锥角。由于药液的喷射过程 是连续的，因此，药液自喷孔喷出后，成为锥形的散射状薄膜，距孔愈远，液膜愈薄，以致断裂 成碎片，凝聚成雾滴。由于受到空气阻力的作用，大雾滴继续破碎为更细小的雾滴。 切向离心式喷头结构简单，不易堵塞，但雾化程度较差，雾滴直径一般大于 250μm，多用于手 动喷雾机。为了提高工作效率和与较大的机动喷雾机配套使用，除了制造成单个喷头外，还制有 两喷头和四喷头。例如与工农-36 机动式喷雾机配套使用的切向离心式喷头就 是双喷头或四喷头式的组合喷头
(2)涡流片式喷头它由喷头帽、喷头片、垫片、涡流片和喷头体组成(图 8—6)。在涡流片上沿圆 周方向对称地冲有两个贝壳形斜孔。在喷孔片与涡流片之间夹有一垫圈，由此构成一个涡流室。 涡流片式喷头的雾化原理与切向离心式喷头的雾化原理相似，其特点是压力药液通过涡流片的斜 孔进入涡流室，产生高速螺旋运动。这种喷头工作压力为 300～400kPa，雾化性能好，雾化药液 直径大小为 150～300kPa，结构简单，多用于手动喷雾机。 图 8-5 切向离心式喷头雾化原理 图 8—6 涡流片式喷头 1．喷头片 2．垫圈 3．喷头帽 4．喷头体 5．涡流片
(2)涡流片式喷头它由喷头帽、喷头片、垫片、涡流片和喷头体组成(图 8—6)。在涡流片上沿圆 周方向对称地冲有两个贝壳形斜孔。在喷孔片与涡流片之间夹有一垫圈，由此构成一个涡流室。 涡流片式喷头的雾化原理与切向离心式喷头的雾化原理相似，其特点是压力药液通过涡流片的斜 孔进入涡流室，产生高速螺旋运动。这种喷头工作压力为 300～400kPa，雾化性能好，雾化药液 直径大小为 150～300kPa，结构简单，多用于手动喷雾机。 图 8-5 切向离心式喷头雾化原理 图 8—6 涡流片式喷头 1．喷头片 2．垫圈 3．喷头帽 4．喷头体 5．涡流片
图 8—7 涡流芯式喷头 1．涡流室 2．喷孔 3．喷头帽 4．涡流芯 5．喷头体 (3)涡流芯式喷头它由喷头帽、涡流芯、喷头体等组成(图 8-7)。其工作原理与切向离心式喷头 基本相同，工作时药液从液管或喷管中输进，沿着具有螺旋角的斜槽流动，产生离心力，使药液 从喷孔以雾锥状喷出，在离心旋转中与周围空气撞击成雾滴直径为 150～300 kPa 的细小雾滴， 工作压力一般为 150～300kPa，结构比较复杂，可用于大田喷雾和果园喷雾。 2．扇形喷头扇形喷头有狭缝式喷头和冲击式(反射式)喷头，药液经喷孔喷出后均形成扁平扇形 雾，其喷射分布面积为一矩形。 (1)狭缝式(又称缝隙式)扇形喷头它由垫圈、喷嘴和压紧螺母组成(图 8—8)。这种喷头在喷嘴上 开有内外两条互相垂直的半月形槽，两槽相切处形成一正方形的喷孔。其雾化原理(图 8—9)： 当压力药液进入喷嘴后，受内半月形槽底部的导向作用，药液分为两股相对称的液流 A 和 B。两 者流至喷孔处汇合，经相互撞击细碎成雾滴喷出。喷出后又与外半月形槽两侧壁撞击、细碎和受 其约束，以及外半月形槽底部的导向作用，便形成一扇形雾状喷出，而后又与相对静止的空气撞 击进一步细碎成细小雾滴，喷洒到农作物上
图 8—7 涡流芯式喷头 1．涡流室 2．喷孔 3．喷头帽 4．涡流芯 5．喷头体 (3)涡流芯式喷头它由喷头帽、涡流芯、喷头体等组成(图 8-7)。其工作原理与切向离心式喷头 基本相同，工作时药液从液管或喷管中输进，沿着具有螺旋角的斜槽流动，产生离心力，使药液 从喷孔以雾锥状喷出，在离心旋转中与周围空气撞击成雾滴直径为 150～300 kPa 的细小雾滴， 工作压力一般为 150～300kPa，结构比较复杂，可用于大田喷雾和果园喷雾。 2．扇形喷头扇形喷头有狭缝式喷头和冲击式(反射式)喷头，药液经喷孔喷出后均形成扁平扇形 雾，其喷射分布面积为一矩形。 (1)狭缝式(又称缝隙式)扇形喷头它由垫圈、喷嘴和压紧螺母组成(图 8—8)。这种喷头在喷嘴上 开有内外两条互相垂直的半月形槽，两槽相切处形成一正方形的喷孔。其雾化原理(图 8—9)： 当压力药液进入喷嘴后，受内半月形槽底部的导向作用，药液分为两股相对称的液流 A 和 B。两 者流至喷孔处汇合，经相互撞击细碎成雾滴喷出。喷出后又与外半月形槽两侧壁撞击、细碎和受 其约束，以及外半月形槽底部的导向作用，便形成一扇形雾状喷出，而后又与相对静止的空气撞 击进一步细碎成细小雾滴，喷洒到农作物上

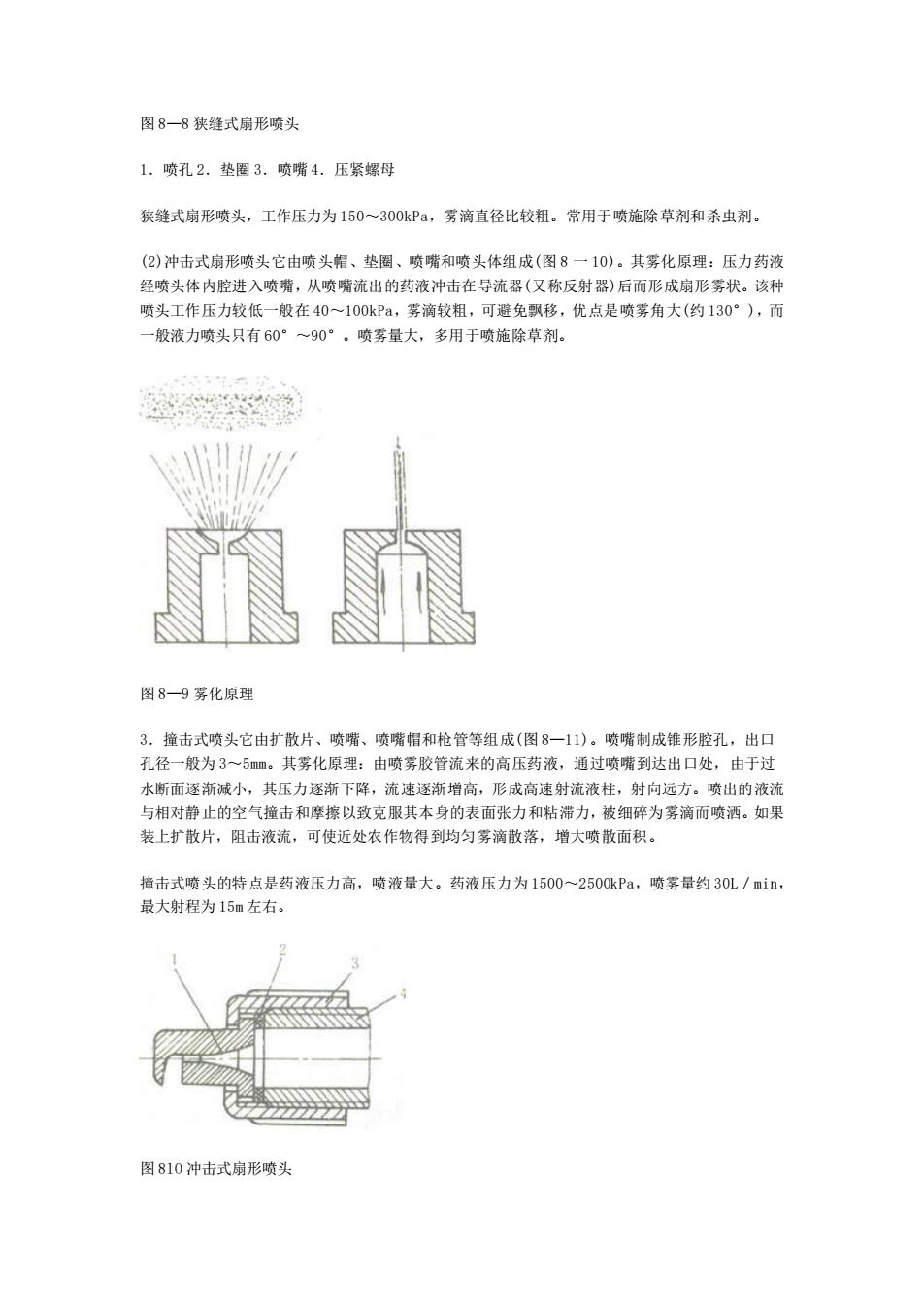

图 8—8 狭缝式扇形喷头 1．喷孔 2．垫圈 3．喷嘴 4．压紧螺母 狭缝式扇形喷头，工作压力为 150～300kPa，雾滴直径比较粗。常用于喷施除草剂和杀虫剂。 (2)冲击式扇形喷头它由喷头帽、垫圈、喷嘴和喷头体组成(图 8 一 10)。其雾化原理：压力药液 经喷头体内腔进入喷嘴，从喷嘴流出的药液冲击在导流器(又称反射器)后而形成扇形雾状。该种 喷头工作压力较低一般在 40～100kPa，雾滴较粗，可避免飘移，优点是喷雾角大(约 130°)，而 一般液力喷头只有 60°～90°。喷雾量大，多用于喷施除草剂。 图 8—9 雾化原理 3．撞击式喷头它由扩散片、喷嘴、喷嘴帽和枪管等组成(图 8—11)。喷嘴制成锥形腔孔，出口 孔径一般为 3～5mm。其雾化原理：由喷雾胶管流来的高压药液，通过喷嘴到达出口处，由于过 水断面逐渐减小，其压力逐渐下降，流速逐渐增高，形成高速射流液柱，射向远方。喷出的液流 与相对静止的空气撞击和摩擦以致克服其本身的表面张力和粘滞力，被细碎为雾滴而喷洒。如果 装上扩散片，阻击液流，可使近处农作物得到均匀雾滴散落，增大喷散面积。 撞击式喷头的特点是药液压力高，喷液量大。药液压力为 1500～2500kPa，喷雾量约 30L／min， 最大射程为 15m 左右。 图 8lO 冲击式扇形喷头
图 8—8 狭缝式扇形喷头 1．喷孔 2．垫圈 3．喷嘴 4．压紧螺母 狭缝式扇形喷头，工作压力为 150～300kPa，雾滴直径比较粗。常用于喷施除草剂和杀虫剂。 (2)冲击式扇形喷头它由喷头帽、垫圈、喷嘴和喷头体组成(图 8 一 10)。其雾化原理：压力药液 经喷头体内腔进入喷嘴，从喷嘴流出的药液冲击在导流器(又称反射器)后而形成扇形雾状。该种 喷头工作压力较低一般在 40～100kPa，雾滴较粗，可避免飘移，优点是喷雾角大(约 130°)，而 一般液力喷头只有 60°～90°。喷雾量大，多用于喷施除草剂。 图 8—9 雾化原理 3．撞击式喷头它由扩散片、喷嘴、喷嘴帽和枪管等组成(图 8—11)。喷嘴制成锥形腔孔，出口 孔径一般为 3～5mm。其雾化原理：由喷雾胶管流来的高压药液，通过喷嘴到达出口处，由于过 水断面逐渐减小，其压力逐渐下降，流速逐渐增高，形成高速射流液柱，射向远方。喷出的液流 与相对静止的空气撞击和摩擦以致克服其本身的表面张力和粘滞力，被细碎为雾滴而喷洒。如果 装上扩散片，阻击液流，可使近处农作物得到均匀雾滴散落，增大喷散面积。 撞击式喷头的特点是药液压力高，喷液量大。药液压力为 1500～2500kPa，喷雾量约 30L／min， 最大射程为 15m 左右。 图 8lO 冲击式扇形喷头
1．喷嘴 2．垫圈 3．喷头帽 4．喷头体 图 8—11 撞击式喷头 1．喷嘴 2．喷头帽 3．喷杆 4．锁紧帽 5.扩散片 二、气力式喷头 气力式喷头是利用较小的压力将药液流导入高速气流场，在高速气流(有时在气流通道内装有板、 轮、扭转叶片等)的冲击下，药液流束被雾化成为直径 75～lOOμm 的细小雾滴。高速气流一般由 风机产生。 气力式喷头又称弥雾式喷头，可以获得比液力式喷头雾化更为细小的雾滴，以便借助风力把这些 雾滴吹送到较远的目标，国内外生产的弥雾机多是利用这种喷头工作的。气力式喷头种类较多， 如扭转叶片式、网栅式、远喷射式、转轮式等，但其工作原理及其效果基本相同。 1．扭转叶片式喷头它由输液管、喷管、扭转叶片等组成(图 8—12)。叶片扭转一定角度，每一 扭转叶片的背面有一小孔，其孔径为 2mm，一般有七个叶片。喷头的喷孔一般为圆形，少数呈长 方形。 2．远喷射式喷头它由输液管、喷管及远射喷嘴等组成(图 8—13)。喷嘴上小孔在喷嘴上径向均 布，一般七个，孔径为 2mm。液流呈 90°导入气流场，其射程相对较远。 图 8 一 12 扭转叶片式喷头 1．输液管 2．喷管 3．扭转叶片 4．喷孔
1．喷嘴 2．垫圈 3．喷头帽 4．喷头体 图 8—11 撞击式喷头 1．喷嘴 2．喷头帽 3．喷杆 4．锁紧帽 5.扩散片 二、气力式喷头 气力式喷头是利用较小的压力将药液流导入高速气流场，在高速气流(有时在气流通道内装有板、 轮、扭转叶片等)的冲击下，药液流束被雾化成为直径 75～lOOμm 的细小雾滴。高速气流一般由 风机产生。 气力式喷头又称弥雾式喷头，可以获得比液力式喷头雾化更为细小的雾滴，以便借助风力把这些 雾滴吹送到较远的目标，国内外生产的弥雾机多是利用这种喷头工作的。气力式喷头种类较多， 如扭转叶片式、网栅式、远喷射式、转轮式等，但其工作原理及其效果基本相同。 1．扭转叶片式喷头它由输液管、喷管、扭转叶片等组成(图 8—12)。叶片扭转一定角度，每一 扭转叶片的背面有一小孔，其孔径为 2mm，一般有七个叶片。喷头的喷孔一般为圆形，少数呈长 方形。 2．远喷射式喷头它由输液管、喷管及远射喷嘴等组成(图 8—13)。喷嘴上小孔在喷嘴上径向均 布，一般七个，孔径为 2mm。液流呈 90°导入气流场，其射程相对较远。 图 8 一 12 扭转叶片式喷头 1．输液管 2．喷管 3．扭转叶片 4．喷孔
