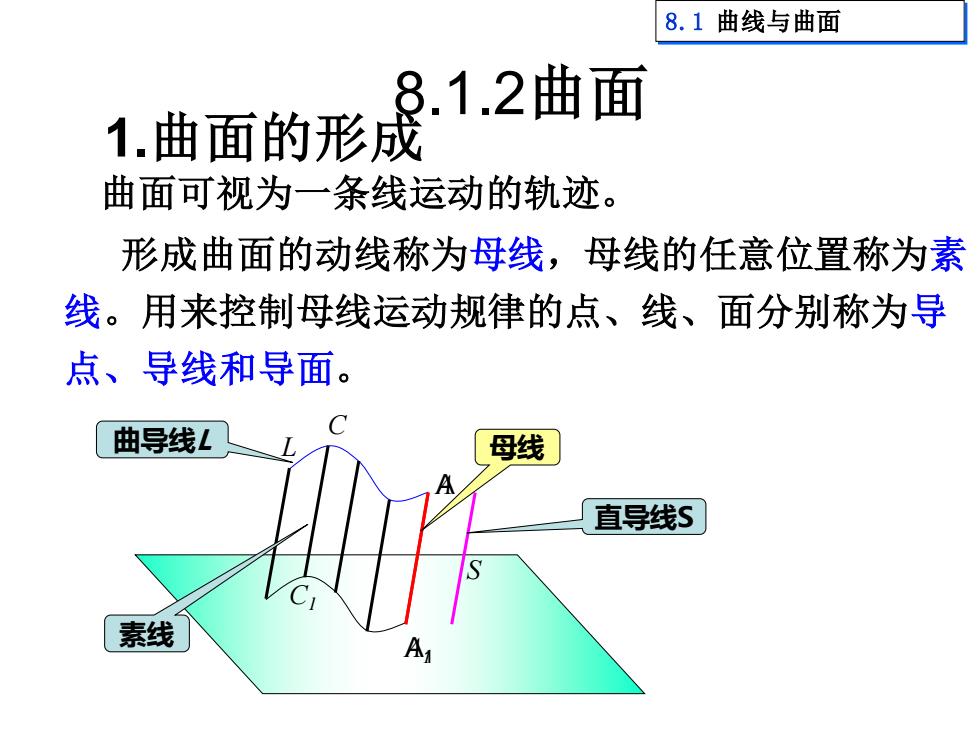

8.1曲线与曲面 .1.2曲面 1.曲面的形成 曲面可视为一条线运动的轨迹。 形成曲面的动线称为母线，母线的任意位置称为素 线。用来控制母线运动规律的点、线、面分别称为导 点、导线和导面。 曲导线L 母线 直导线S 素线
8.1.2曲面 8.1 曲线与曲面 1.曲面的形成 形成曲面的动线称为母线，母线的任意位置称为素 线。用来控制母线运动规律的点、线、面分别称为导 点、导线和导面。 L S A A1 曲导线L 直导线S C C1 素线 母线 曲面可视为一条线运动的轨迹

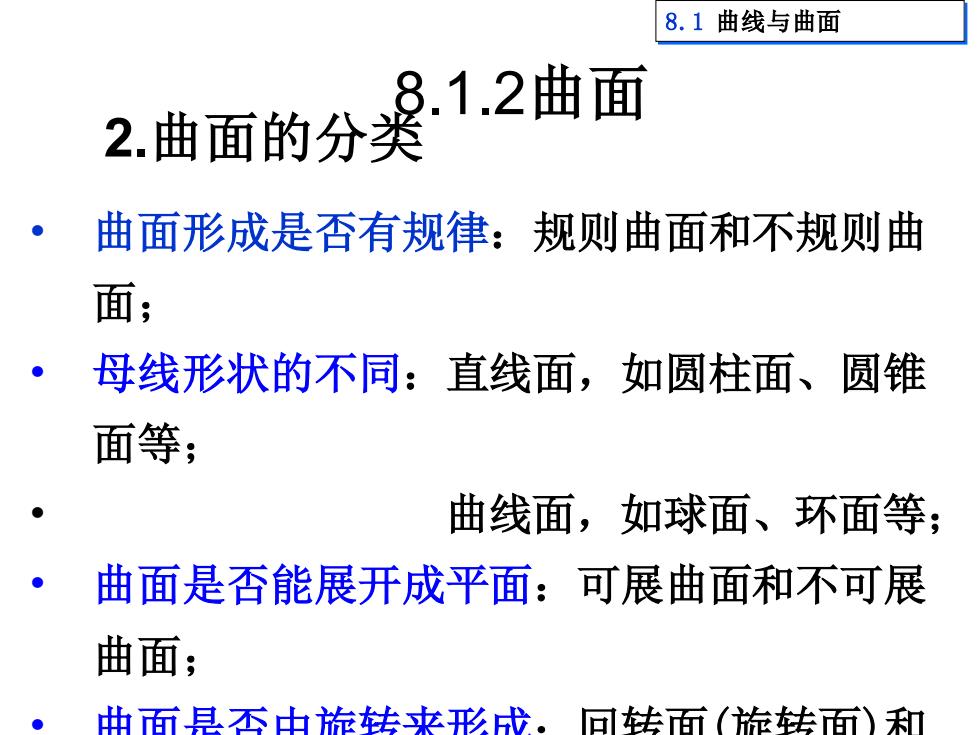

8.1曲线与曲面 2.曲面的分爱1.2曲面 曲面形成是否有规律：规则曲面和不规则曲 面； 母线形状的不同：直线面，如圆柱面、圆锥 面等； ● 曲线面，如球面、环面等； 曲面是否能展开成平面：可展曲面和不可展 曲面； 曲面县否由旋转灾形成。回陆面（旋转面）和
8.1.2曲面 8.1 曲线与曲面 2.曲面的分类 • 曲面形成是否有规律：规则曲面和不规则曲 面； • 母线形状的不同：直线面，如圆柱面、圆锥 面等； • 曲线面，如球面、环面等； • 曲面是否能展开成平面：可展曲面和不可展 曲面； • 曲面是否由旋转来形成：回转面(旋转面)和

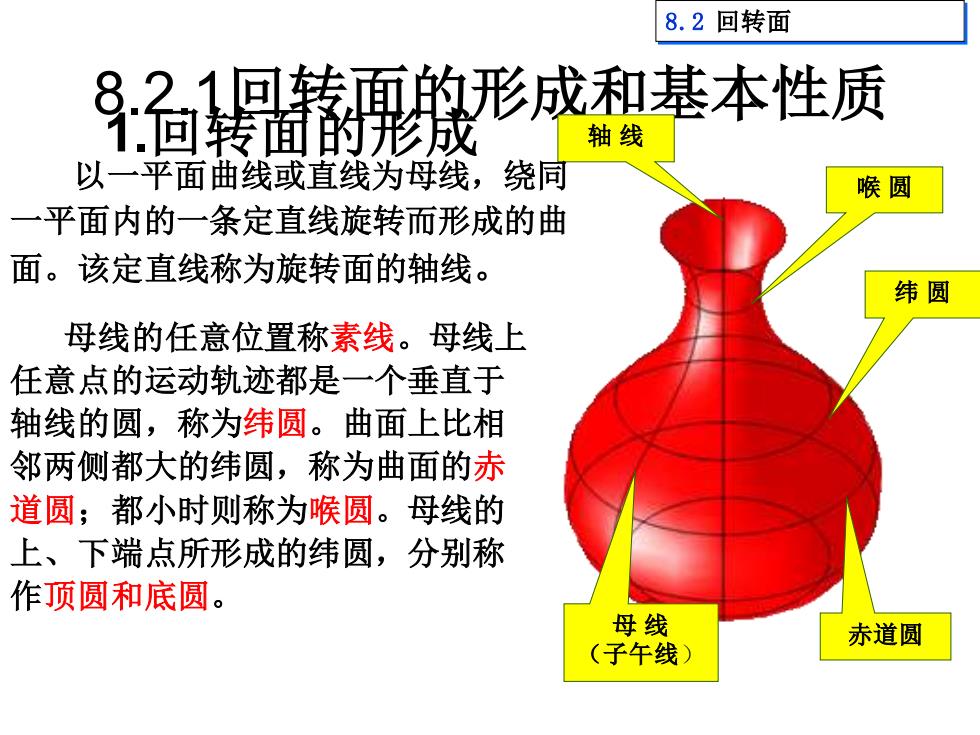

8.2回转面 现皱形成和基本性质 轴线 以一平面曲线或直线为母线，绕同 喉圆 一平面内的一条定直线旋转而形成的曲 面。该定直线称为旋转面的轴线。 纬圆 母线的任意位置称素线。母线上 任意点的运动轨迹都是一个垂直于 轴线的圆，称为纬圆。曲面上比相 邻两侧都大的纬圆，称为曲面的赤 道圆；都小时则称为喉圆。母线的 上、下端点所形成的纬圆，分别称 作顶圆和底圆。 母线 赤道圆 (子午线)》
8.2.1回转面的形成和基本性质 8.2 回转面 1.回转面的形成 母 线 （子午线） 轴 线 喉 圆 赤道圆 纬 圆 以一平面曲线或直线为母线，绕同 一平面内的一条定直线旋转而形成的曲 面。该定直线称为旋转面的轴线。 母线的任意位置称素线。母线上 任意点的运动轨迹都是一个垂直于 轴线的圆，称为纬圆。曲面上比相 邻两侧都大的纬圆，称为曲面的赤 道圆；都小时则称为喉圆。母线的 上、下端点所形成的纬圆，分别称 作顶圆和底圆

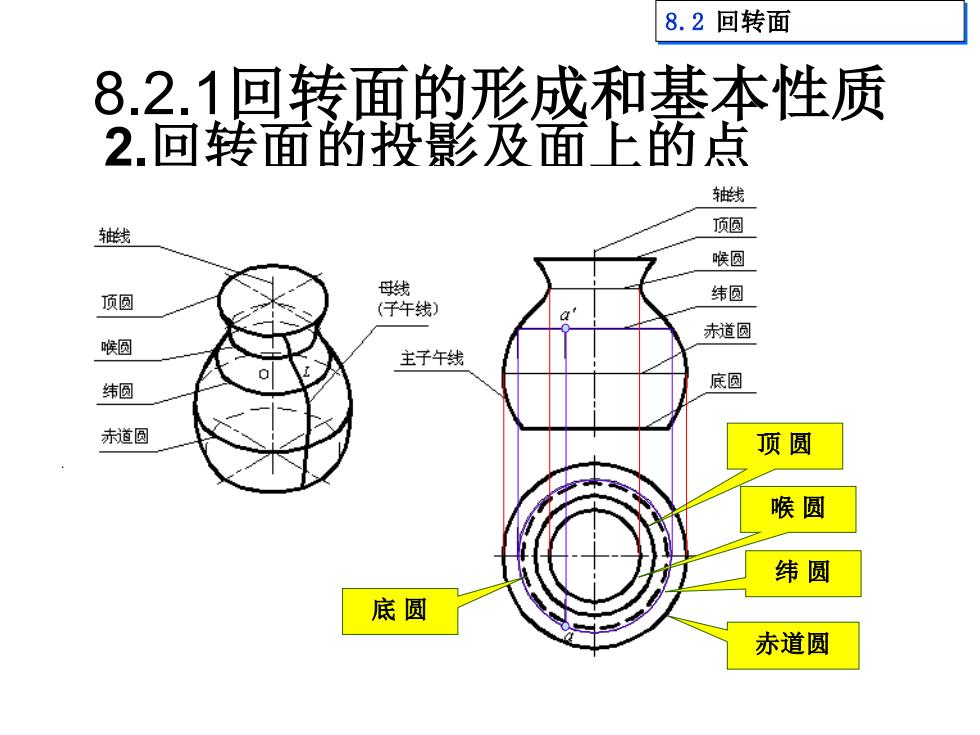

8.2回转面 8.2.1回转面的形成和基本性质 2.回转面的投影及面上的点 轴线 轴线 顶圆 喉圆 线 顶圆 纬圆 (子午线) 赤道圆 喉圆 主子午线 纬圆 底圆 赤道圆 顶圆 喉圆 纬圆 底圆 赤道圆
8.2 回转面 2.回转面的投影及面上的点 顶 圆 喉 圆 纬 圆 赤道圆 底 圆 8.2.1回转面的形成和基本性质

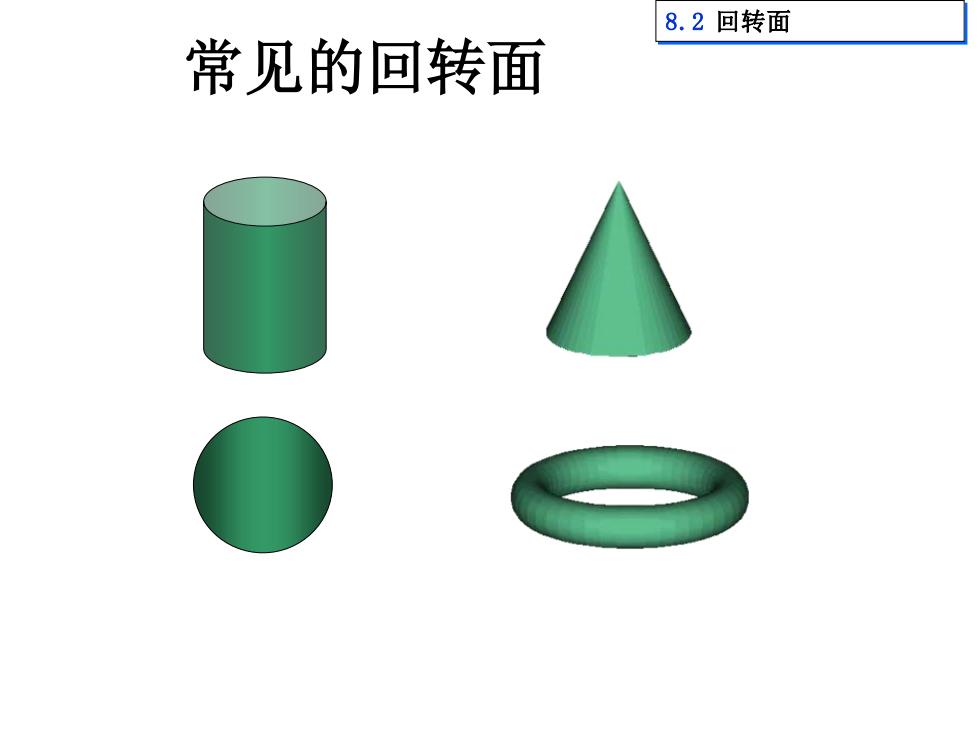

8.2回转面 常见的回转面
常见的回转面 8.2 回转面
