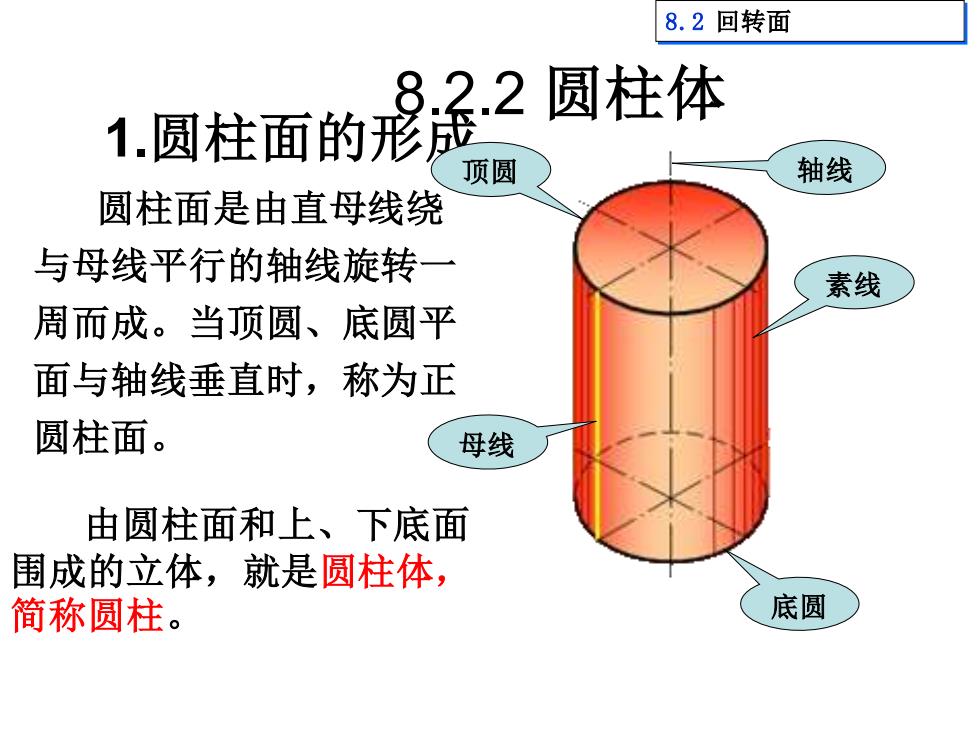

8.2回转面 1.圆柱面的形程系2圆柱体 顶圆 轴线 圆柱面是由直母线绕 与母线平行的轴线旋转一 素线 周而成。当顶圆、底圆平 面与轴线垂直时，称为正 圆柱面。 母线 由圆柱面和上、下底面 围成的立体，就是圆柱体， 简称圆柱。 底圆
8.2.2 圆柱体 8.2 回转面 1.圆柱面的形成 圆柱面是由直母线绕 与母线平行的轴线旋转一 周而成。当顶圆、底圆平 面与轴线垂直时，称为正 圆柱面。 由圆柱面和上、下底面 围成的立体，就是圆柱体， 简称圆柱。 顶圆 母线 轴线 素线 底圆

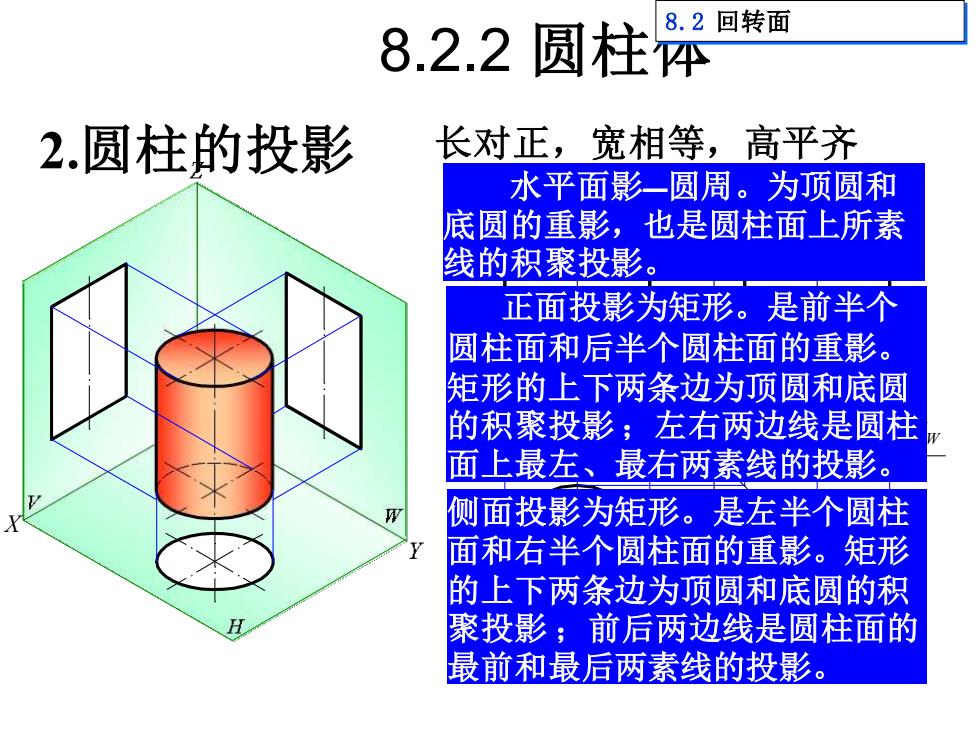

8.2回转面 8.2.2圆柱 2.圆柱的投影 长对正，宽相等，高平齐 水平面影一圆周。为顶圆和 底圆的重影，也是圆柱面上所素 线的积聚投影。 正面投影为矩形。是前半个 圆柱面和后半个圆柱面的重影。 矩形的上下两条边为顶圆和底圆 的积聚投影；左右两边线是圆柱 面上最左、最右两素线的投影。 侧面投影为矩形。是左半个圆柱 面和右半个圆柱面的重影。矩形 的上下两条边为顶圆和底圆的积 聚投影；前后两边线是圆柱面的 最前和最后两素线的投影
2.圆柱的投影 长对正，宽相等，高平齐 8.2.2 圆柱体8.2 回转面 X YH X YW Z O 水平面影—圆周。为顶圆和 底圆的重影，也是圆柱面上所素 线的积聚投影。 正面投影为矩形。是前半个 圆柱面和后半个圆柱面的重影。 矩形的上下两条边为顶圆和底圆 的积聚投影 ；左右两边线是圆柱 面上最左、最右两素线的投影。 侧面投影为矩形。是左半个圆柱 面和右半个圆柱面的重影。矩形 的上下两条边为顶圆和底圆的积 聚投影 ；前后两边线是圆柱面的 最前和最后两素线的投影
8.2 8.2.2圆柱 回转面 3.可见性的判别 正面投影：最左素线A4,和最 右素线BB把圆柱面分为前后两 b 部分，前半部分可见，后半部分 不可见。画实线 侧面投影：最前素线CC和最 bo 后素线DD把圆柱面分为左右两 部分，左半部分可见，右半部分 不可见。画实线 水平投影一圆周。实线 a(ao b(bo) c(co)
8.2.2 圆柱体8.2 回转面 X YH X YW Z a O 0 ' b0 ' a' b' d" c" c0" d0" D A C D0 B0 A0 C0 B a(a0 ) b(b0 ) c0 '(d0 ') c'(d') a0 ' b0 ' a' b' d0" c0" d" c" b"(d") a"(b") 水平投影—圆周。实线 正面投影：最左素线AA0和最 右素线BB0把圆柱面分为前后两 部分，前半部分可见，后半部分 不可见。画实线 侧面投影：最前素线CC0和最 后素线DD0把圆柱面分为左右两 部分，左半部分可见，右半部分 不可见。画实线 c(c0 ) d(d0 ) 3.可见性的判别

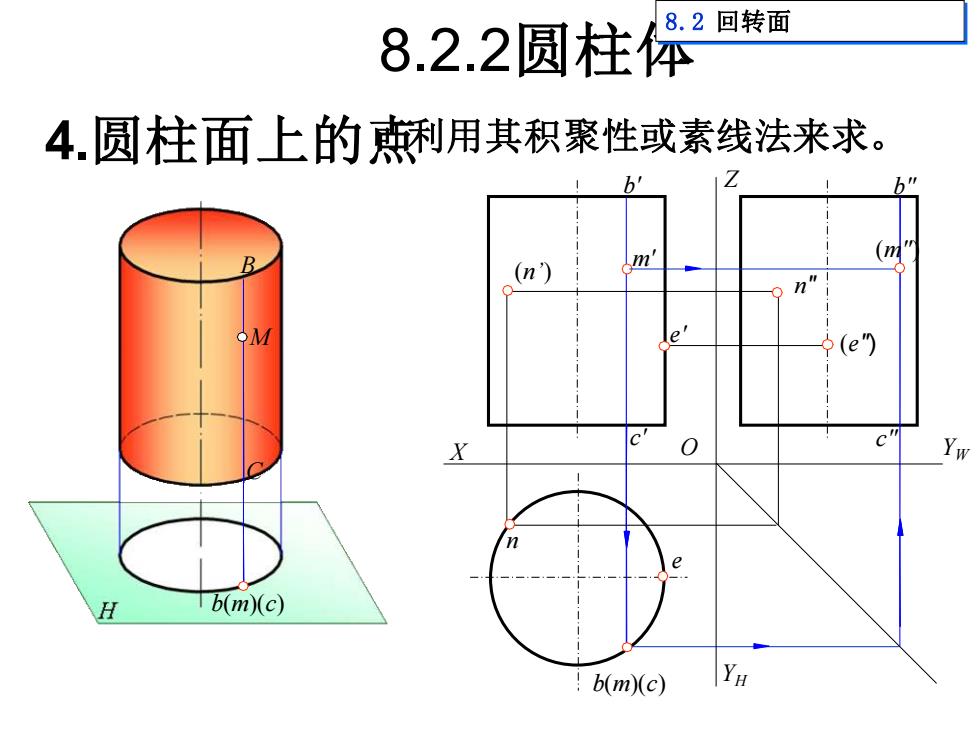

8.2.2圆柱 8.2回转面 4.圆柱面上的利用其积聚性或素线法来求。 (m (n) m 中(e) H Ib(m(c) b(m(c) YH
c" b" B C b(m)(c) M b' c' m' 可利用其积聚性或素线法来求。 8.2.2圆柱体8.2 回转面 4.圆柱面上的点 b(m)(c) (m") n " (n’) n e' e (e ") YH X YW Z O
8.2回转面 1.圆锥面的形凝3圆锥体 轴线 圆锥面是由直母线绕与它 素线 相交于一点的轴线旋转一周而 形成的曲面。当圆周所在平面 母线 与轴线垂直时，称为正圆锥。 由圆锥面和底面组成的回 转体就是圆锥体简称圆锥。 底圆
8.2.3 圆锥体 8.2 回转面 1.圆锥面的形成 圆锥面是由直母线绕与它 相交于一点的轴线旋转一周而 形成的曲面。当圆周所在平面 与轴线垂直时，称为正圆锥。 由圆锥面和底面组成的回 转体就是圆锥体简称圆锥。 底圆 母线 轴线 素线
