二、 可见紫外分光光度计 分光光度法使用的仪器是分光光度计。分光光度 计的种类很多，其仪器结构的主要部件都是由光源、 分光系统（单色器）、吸收池、检测器和记录仪所组 成。见图6一1
二、可见紫外分光光度计 分光光度法使用的仪器是分光光度计。分光光度 计的种类很多，其仪器结构的主要部件都是由光源、 分光系统（单色器）、吸收池、检测器和记录仪所组 成。见图6－1

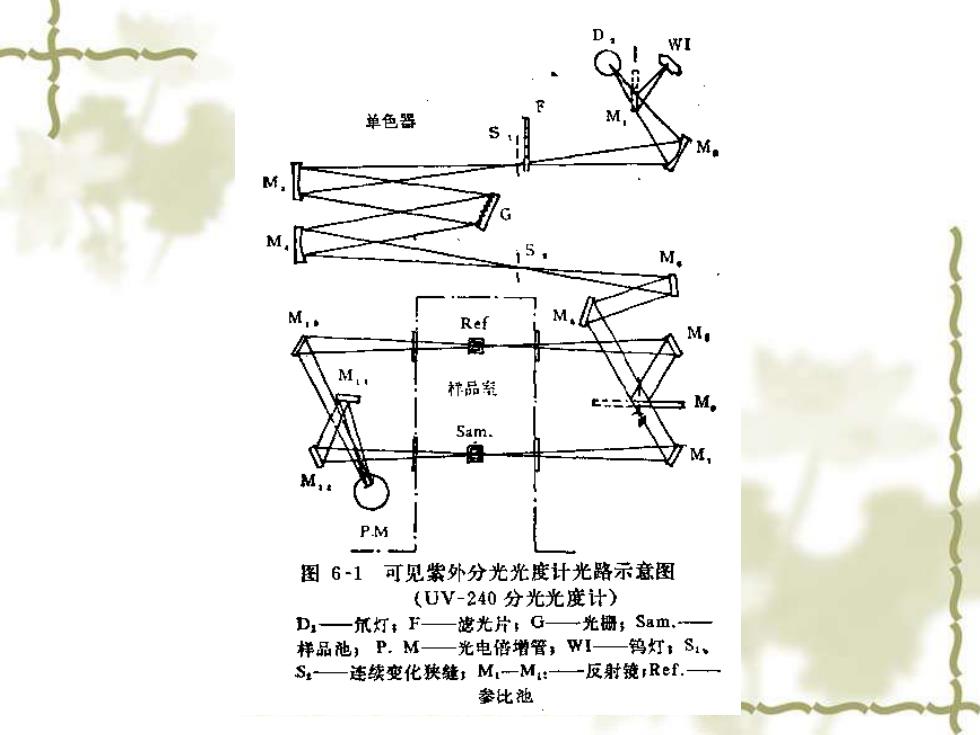

单色器 M M 品 P.M 图6-1可见紫外分光光度计光路示意图 (UV-240分光光度计) D,—氘灯：F—滤光片：G一光協；Sam 样品池，P.M—光电倍增管，WI—钨灯，S、 S—连线变化狭缝，M,一M1:一一反射镜，Ref.一 参比池
(一)光源 在可见紫外分光光度计上常用的光源是钨丝 灯和氢弧灯（或氘灯） 可见光区用钨丝白炽灯，其波长在320一 2500nm之间。 紫外光区用氢弧灯或氘灯，其波长在180 375nm。 用氢灯或氘灯作为光源，灯管上必须装有石 英窗（因玻璃对紫外光有吸收）
（一）光源 在可见紫外分光光度计上常用的光源是钨丝 灯和氢弧灯(或氘灯) 可见光区用钨丝白炽灯，其波长在320－ 2500nm之间。 紫外光区用氢弧灯或氘灯，其波长在180－ 375nm。 用氢灯或氘灯作为光源，灯管上必须装有石 英窗（因玻璃对紫外光有吸收）

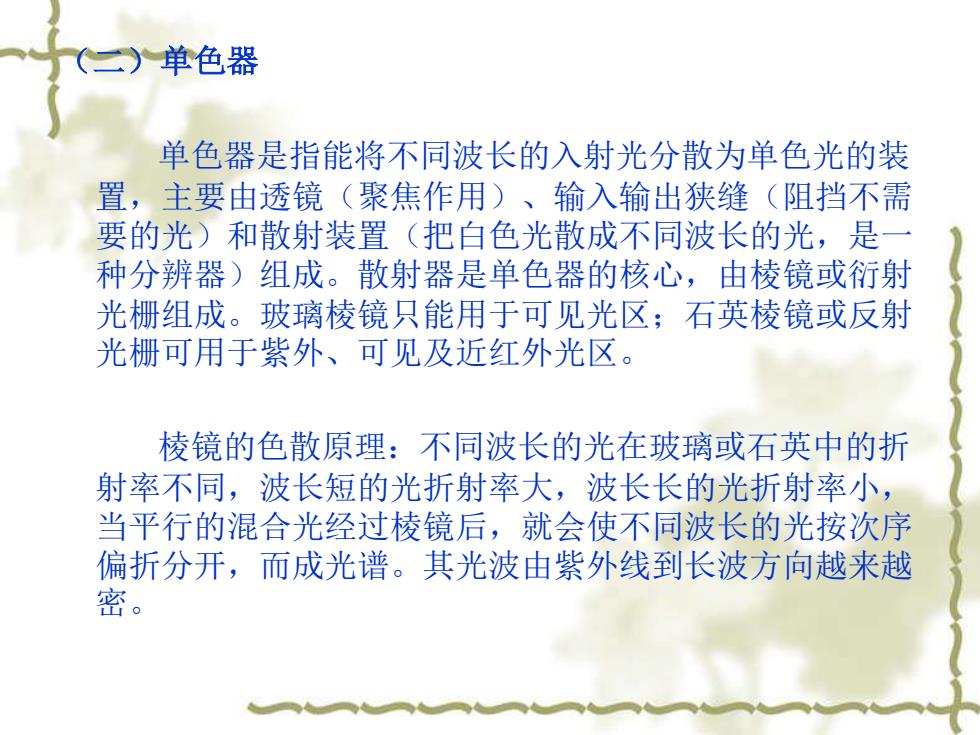

(二)单色器 单色器是指能将不同波长的入射光分散为单色光的装 置，主要由透镜（聚焦作用）、输入输出狭缝（阻挡不需 要的光)和散射装置（把白色光散成不同波长的光，是一 种分辨器)组成。散射器是单色器的核心，由棱镜或衍射 光栅组成。玻璃棱镜只能用于可见光区；石英棱镜或反射 光栅可用于紫外、可见及近红外光区。 棱镜的色散原理：不同波长的光在玻璃或石英中的折 射率不同，波长短的光折射率大，波长长的光折射率小， 当平行的混合光经过棱镜后，就会使不同波长的光按次序 偏折分开，而成光谱。其光波由紫外线到长波方向越来越 密
（二）单色器 单色器是指能将不同波长的入射光分散为单色光的装 置，主要由透镜（聚焦作用）、输入输出狭缝（阻挡不需 要的光）和散射装置（把白色光散成不同波长的光，是一 种分辨器）组成。散射器是单色器的核心，由棱镜或衍射 光栅组成。玻璃棱镜只能用于可见光区；石英棱镜或反射 光栅可用于紫外、可见及近红外光区。 棱镜的色散原理：不同波长的光在玻璃或石英中的折 射率不同，波长短的光折射率大，波长长的光折射率小， 当平行的混合光经过棱镜后，就会使不同波长的光按次序 偏折分开，而成光谱。其光波由紫外线到长波方向越来越 密
光栅的色散原理：光栅是在石英或玻璃表面上刻划 许多等距离的平行线，大约每2.45cm刻15000一30000条 线。刻线处不透光，光只能在两条刻线中间的平面处透过 去。这些平面形成极微小的缝，光透过小缝时即产生绕射 现象。较长的光波偏折的角度大，较短的光波偏折角度小。 从棱镜或光栅射出的光经旋转反射镜就可依次射出狭 缝，经聚焦后达到吸收池。 现代高级分光光度计往往采用双单色器，即包含两个 光栅或两个棱镜，或一个棱镜一个光栅，这样可以减少杂 散光，提高仪器的分辨能力
光栅的色散原理：光栅是在石英或玻璃表面上刻划 许多等距离的平行线，大约每2.45cm刻15000－30000条 线。刻线处不透光，光只能在两条刻线中间的平面处透过 去。这些平面形成极微小的缝，光透过小缝时即产生绕射 现象。较长的光波偏折的角度大，较短的光波偏折角度小。 从棱镜或光栅射出的光经旋转反射镜就可依次射出狭 缝，经聚焦后达到吸收池。 现代高级分光光度计往往采用双单色器，即包含两个 光栅或两个棱镜，或一个棱镜一个光栅，这样可以减少杂 散光，提高仪器的分辨能力
