表目录 表1不同阶数n的△调制器C后mmsc/T。的值35 表2用于TV-Tuner的宽带频率综合器指标51 表3设计的分数分频频率综合器的主要性能..59

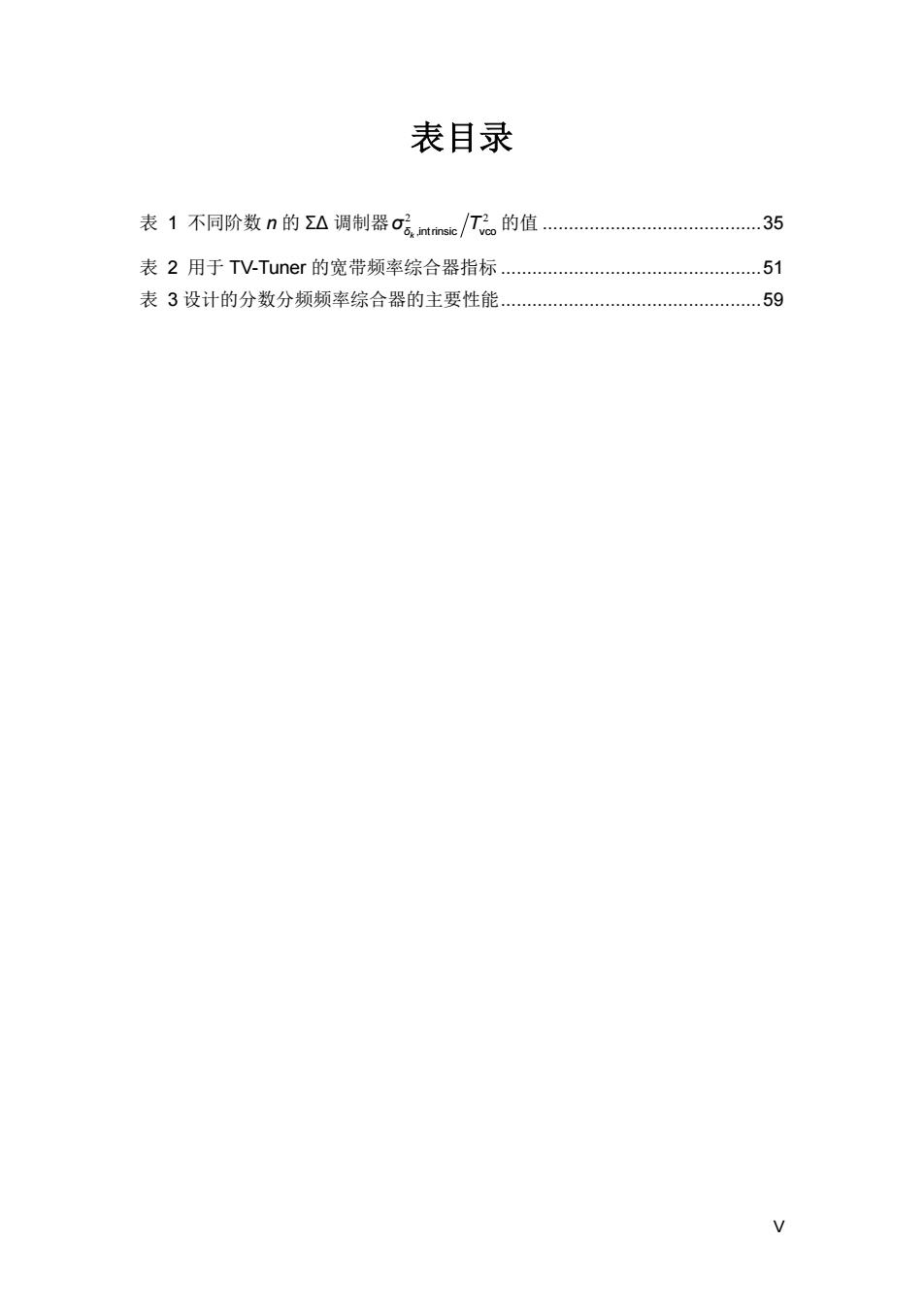

V 表目录 表 1 不同阶数 n 的 ΣΔ 调制器 2 2 σδk ,intrinsic vco T 的值 ..........................................35 表 2 用于 TV-Tuner 的宽带频率综合器指标 ..................................................51 表 3 设计的分数分频频率综合器的主要性能..................................................59
摘要 数字电视标准多样性、下一代数字电视标准以及人们对于高清电视转播的需 求，给射频接收机关键模块之一的频率综合器的设计带来了诸多挑战。如何获得 宽的频率调谐范围及低的相位噪声性能是频率综合器设计的难点。而在电荷泵型 频率综合器中，存在着噪声折叠问题，使其难以获得低的相位噪声性能。本文主 要围绕解决噪声折叠问题和提高带内相位噪声性能展开工作，在线性化技术、分 频器链的设计等方面提出相应的理论分析及相关解决方法，并通过芯片实现及测 试来加以验证。 论文回顾了电荷泵型频率综合器的基本结构，介绍了分数分频频率综合器的 几个关键性能指标。分析了Σ△型分数分频频率综合器的基本结构，确定了∑△调 制器的噪声模型。结合∑△调制器量化噪声的模型和频率综合器的噪声模型给出 了∑△型分数分频频率综合器噪声模型并分析了调制器量化噪声到环路输出相位 噪声的转换过程，重点分析了电路非线性引起的带外量化噪声折叠回带内恶化带 内相位噪声的机制。 通过对电路非线性以及引起噪声折叠的机制的理论分析，提出了一种线性化 的技术，设计了线性鉴频鉴相器(PFD)电路，完全消除了噪声折叠的影响，同时 避免恶化参考杂散性能及增加电路设计难度。分析了分频器对于降低相位噪声的 作用，设计了分频器链电路，获得了覆盖VHF和UHF波段、低相位噪声的正交本 振信号。 在前面理论分析及电路设计的基础上，参与设计的频率综合器在TSMC 0.18-um CMOS工艺下实现流片，芯片面积为840μm×970μm,功耗36mW, 带内相位噪声为-107 dBc/Hz,比起有噪声折叠问题的频率综合器，带内相位噪 声有大于10dB/Hz的优化。积分相位误差<0.6°，参考杂散<74dBc,无任何校 正条件下/Q信号镜像抑制比>45dB,锁定时间<30μs。 关键词：分数分频频率综合器，带内相位噪声，参考杂散，非线性，噪声折叠， 线性化技术，线性鉴频鉴相器，分频器链 中图分类号：TN4 VII
VII 摘要 数字电视标准多样性、下一代数字电视标准以及人们对于高清电视转播的需 求，给射频接收机关键模块之一的频率综合器的设计带来了诸多挑战。如何获得 宽的频率调谐范围及低的相位噪声性能是频率综合器设计的难点。而在电荷泵型 频率综合器中，存在着噪声折叠问题，使其难以获得低的相位噪声性能。本文主 要围绕解决噪声折叠问题和提高带内相位噪声性能展开工作，在线性化技术、分 频器链的设计等方面提出相应的理论分析及相关解决方法，并通过芯片实现及测 试来加以验证。 论文回顾了电荷泵型频率综合器的基本结构，介绍了分数分频频率综合器的 几个关键性能指标。分析了ΣΔ型分数分频频率综合器的基本结构，确定了ΣΔ调 制器的噪声模型。结合ΣΔ调制器量化噪声的模型和频率综合器的噪声模型给出 了ΣΔ型分数分频频率综合器噪声模型并分析了调制器量化噪声到环路输出相位 噪声的转换过程，重点分析了电路非线性引起的带外量化噪声折叠回带内恶化带 内相位噪声的机制。 通过对电路非线性以及引起噪声折叠的机制的理论分析，提出了一种线性化 的技术，设计了线性鉴频鉴相器(PFD)电路，完全消除了噪声折叠的影响，同时 避免恶化参考杂散性能及增加电路设计难度。分析了分频器对于降低相位噪声的 作用，设计了分频器链电路，获得了覆盖VHF和UHF波段、低相位噪声的正交本 振信号。 在前面理论分析及电路设计的基础上，参与设计的频率综合器在TSMC 0.18-μm CMOS工艺下实现流片，芯片面积为840 μm×970 μm，功耗36 mW， 带内相位噪声为-107 dBc/Hz，比起有噪声折叠问题的频率综合器，带内相位噪 声有大于10 dB/Hz的优化。积分相位误差<0.6°，参考杂散<74 dBc，无任何校 正条件下I/Q信号镜像抑制比>45 dB，锁定时间<30 μs。 关键词：分数分频频率综合器，带内相位噪声，参考杂散，非线性，噪声折叠， 线性化技术，线性鉴频鉴相器，分频器链 中图分类号：TN4
Abstract There are many different Digital-TV standards around the word,and the next generation standards is published for the delivery of innovative new services like high definition television(HDTV),it brings many challenges for the frequency synthesizer of the RF receivers.The synthesizers must support a wide range frequencies and stringent Phase Noise requirement.However,it is well known that the performance of fractional-N frequency synthesizers is significantly influenced by the circuit nonlinearity.Nonlinearity results in the noise-folding phenomenon,which can seriously degrade the in-band phase noise.This thesis aiming at linearization technique,divider chain and reduction of phase noise especially in-band phase noise. The review of Charge Pump frequency synthesizer and four main fundamental figures of merit is present.The phase noise model of A fractional-N frequency synthesizer is used to analysis the mechanism of noise-folding phenomenon.A detailed theoretical derivation is done to figure out the principle of out-band quantization noise transferring to the in-band phase noise due to the circuit nonlinearity. According to the detailed analysis of the noise-folding phenomenon,a linearization technique is proposed and a modified PFD circuit is designed to solve this problem without raising the reference spurs.A Divider Chain with frequency division by a factor of 2 or its power such as 4/8/16 is realized to extend the frequency coverage,and quadrature I/Q signals with excellent phase noise performance is obtained at same time. Based on the previous theoretical analysis and some techniques,a ZA fractional-N frequency synthesizer was fabricated in a 0.18um CMOS process with a total power consumption of 36mW from a 1.8V supply.The die area is 840umX970um.The in-band phase noise of the synthesizer is-107dBc/Hz at 10kHz offset,the in-band phase noise is more than 10dBc/Hz better than the one with the noise-folding problem.The integrated rms phase error is below 0.6,the worst reference spur is below -74dBc when using the proposed PFD and the worst IRR is 45dB without any calibration and the locking time is less than 30us. Keywords:Fractional-N Frequency Synthesizer,In-band Phase Noise, Reference Spurs,Circuit Nonlinearity,Linear Technique,Noise-folding Phenomenon,Linear PFD,Divider Chain V
VIII Abstract There are many different Digital-TV standards around the word, and the next generation standards is published for the delivery of innovative new services like high definition television (HDTV), it brings many challenges for the frequency synthesizer of the RF receivers. The synthesizers must support a wide range frequencies and stringent Phase Noise requirement. However, it is well known that the performance of fractional-N frequency synthesizers is significantly influenced by the circuit nonlinearity. Nonlinearity results in the noise-folding phenomenon, which can seriously degrade the in-band phase noise. This thesis aiming at linearization technique, divider chain and reduction of phase noise especially in-band phase noise. The review of Charge Pump frequency synthesizer and four main fundamental figures of merit is present. The phase noise model of ΣΔ fractional-N frequency synthesizer is used to analysis the mechanism of noise-folding phenomenon. A detailed theoretical derivation is done to figure out the principle of out-band quantization noise transferring to the in-band phase noise due to the circuit nonlinearity. According to the detailed analysis of the noise-folding phenomenon, a linearization technique is proposed and a modified PFD circuit is designed to solve this problem without raising the reference spurs. A Divider Chain with frequency division by a factor of 2 or its power such as 4/8/16 is realized to extend the frequency coverage, and quadrature I/Q signals with excellent phase noise performance is obtained at same time. Based on the previous theoretical analysis and some techniques, a ΣΔ fractional-N frequency synthesizer was fabricated in a 0.18μm CMOS process with a total power consumption of 36mW from a 1.8V supply. The die area is 840μm×970μm. The in-band phase noise of the synthesizer is –107dBc/Hz at 10kHz offset, the in-band phase noise is more than 10dBc/Hz better than the one with the noise-folding problem. The integrated rms phase error is below 0.6°, the worst reference spur is below -74dBc when using the proposed PFD and the worst IRR is 45dB without any calibration and the locking time is less than 30μs. Keywords: Fractional-N Frequency Synthesizer, In-band Phase Noise, Reference Spurs, Circuit Nonlinearity, Linear Technique, Noise-folding Phenomenon, Linear PFD, Divider Chain
第一章绪论 第一章绪论 1.1研究背景 我们己经进入数字化的时代，人们对于数据传输的要求越来越高，加之现在 数字设备正朝着便捷化、无线化发展，对于无线收发机的性能、集成化程度、功 耗的要求也越来越高。各种用于语音和数据通信的协议不断的被开发出来，例如 用于语音通信的GSM、CDMA、NCDMA、TD-SCDMA及LTE等，侧重于数 据传输的Bluetooth、WIFl、WLAN及VIMAX等。 对于数字电视(DTV)信号的接收而言，不同的国家和地区存在着不同的标准， 如欧洲采用DVB-CT/S/H,北美地区采用ATSC,中国采用DVB-C/S和CMMB。 并且随着人们对于高清电视(High Definition Television,HDTV)和视频点播 Video On Demand,.VOD)等功能的需求，下一代的数字电视标准也已经制定出 来，在2009和2010年分别发表了下一代的数字电视标准DVB-T2/C2,而 DVB-S2也有希望在今年制定完成[1]。为了满足世界范围内所有的标准的要求， 就要求射频接收机有足够宽的调谐范围：由于无线广播信道的复杂性、数字电视 信号的高信噪比的要求，更为了满足下一代标准的要求，使得射频接收机对噪声 的要求变得很高。而频率综合器作为射频接收机的本振(LO),将为其提供高频谱 纯度的信号，频率综合器的噪声性能、杂散性能(Spu)将直接影响整个射频接收 机的噪声性能。 锁相环(PLL)型频率综合器由于具有结构简单，输出信号频谱纯度高以及输 出频率易调谐等特点而被广泛采用，可分为整数分频锁相环和分数分频锁相环两 种。由于整数分频锁相环的调谐精度由参考时钟决定，难以满足数字电视信号接 收机(DTV-Tuner)对于带宽和锁定时间的要求。而分数分频锁相环打破了调谐精 度和参考时钟的折衷，有了更高的设计自由度，设计高调谐精度、快速锁定的锁 相环成为了可能。 相对于整数分频锁相环，Σ△调制器的使用实现了分数分频的功能。在理想 情况下，即环路中不存在失配(Mismatch),整个环路是线性的时候，∑△调制器 由于自身的过采样(Over Sample)和噪声整形(Noise Shaping)的特性能够将自 身产生的量化噪声搬移到高频频率处，同时由于锁相环系统自身的低通特性，高 频的噪声会被环路滤掉，从而在带内(In-band)能够获得良好的相当于整数分频综 合器的噪声特性。但是由于锁相环中的电荷泵(Charge Pump)中不可避免的存在 失配，电路表现出一定的非线性，∑△调制器的过采样和噪声整形特性被破坏， 高频带外量化噪声折叠回带内，低频的相位噪声被恶化，从而整个频率综合器的 1
第一章 绪论 1 第一章 绪论 1.1 研究背景 我们已经进入数字化的时代，人们对于数据传输的要求越来越高，加之现在 数字设备正朝着便捷化、无线化发展，对于无线收发机的性能、集成化程度、功 耗的要求也越来越高。各种用于语音和数据通信的协议不断的被开发出来，例如 用于语音通信的 GSM、CDMA、WCDMA、TD-SCDMA 及 LTE 等，侧重于数 据传输的 Bluetooth、WIFI、WLAN 及 WIMAX 等。 对于数字电视(DTV)信号的接收而言，不同的国家和地区存在着不同的标准， 如欧洲采用 DVB-C/T/S/H，北美地区采用 ATSC，中国采用 DVB-C/S 和 CMMB。 并且随着人们对于高清电视(High Definition Television, HDTV)和视频点播 (Video On Demand, VOD)等功能的需求，下一代的数字电视标准也已经制定出 来，在 2009 和 2010 年分别发表了下一代的数字电视标准 DVB-T2/C2，而 DVB-S2 也有希望在今年制定完成[1]。为了满足世界范围内所有的标准的要求， 就要求射频接收机有足够宽的调谐范围；由于无线广播信道的复杂性、数字电视 信号的高信噪比的要求，更为了满足下一代标准的要求，使得射频接收机对噪声 的要求变得很高。而频率综合器作为射频接收机的本振(LO)，将为其提供高频谱 纯度的信号，频率综合器的噪声性能、杂散性能(Spur)将直接影响整个射频接收 机的噪声性能。 锁相环(PLL)型频率综合器由于具有结构简单，输出信号频谱纯度高以及输 出频率易调谐等特点而被广泛采用，可分为整数分频锁相环和分数分频锁相环两 种。由于整数分频锁相环的调谐精度由参考时钟决定，难以满足数字电视信号接 收机(DTV-Tuner)对于带宽和锁定时间的要求。而分数分频锁相环打破了调谐精 度和参考时钟的折衷，有了更高的设计自由度，设计高调谐精度、快速锁定的锁 相环成为了可能。 相对于整数分频锁相环，ΣΔ 调制器的使用实现了分数分频的功能。在理想 情况下，即环路中不存在失配(Mismatch)，整个环路是线性的时候，ΣΔ 调制器 由于自身的过采样(Over Sample)和噪声整形(Noise Shaping)的特性能够将自 身产生的量化噪声搬移到高频频率处，同时由于锁相环系统自身的低通特性，高 频的噪声会被环路滤掉，从而在带内(In-band)能够获得良好的相当于整数分频综 合器的噪声特性。但是由于锁相环中的电荷泵(Charge Pump)中不可避免的存在 失配，电路表现出一定的非线性，ΣΔ 调制器的过采样和噪声整形特性被破坏， 高频带外量化噪声折叠回带内，低频的相位噪声被恶化，从而整个频率综合器的
分数分频频率综合器中噪声折叠问题的研究与电路设计 输出相位噪声被恶化，达不到数字电视信号接收机对本振信号的噪声要求。因此 解决电路非线性问题引起的噪声折叠(Noise-.Folding)现象具有十分重要的意义。 另外，分数分频锁相环不可避免的产生了分数杂散(Fractional Spur)),这对 输出信号的频谱程度也会产生一定的恶化。现在有许多很好的解决噪声折叠现象 的技术，如增加额外的静态电流来使PFD工作在线性区，但是它在有效解决噪 声折叠现象的同时恶化了系统参考杂散(Reference Spur)特性，加入采样环路滤 波器(Sampled Loop Filter)的技术虽然避免恶化参考杂散特性，但是又带来了时 钟馈通(Clock Feedthrough)和电荷注入(Charge Injection)的问题。因此，如何在 解决了噪声折叠问题的同时，又获得良好的Spu「特性和避免带来其他问题也是 本文研究的重点。 1.2论文主要贡献 本论文主要针对∑△分数分频频率综合器中的电路非线性及杂散性能展开工 作。消除了噪声折叠问题，提高了带内噪声性能，从而提高了输出噪声的性能， 并且避免了参考杂散性能的恶化。在电路设计和版图设计的过程中都进行了充分 的考虑，以获得较好的杂散性能。本文提出的技术和方法能够显著地降低锁相环 带内噪声特性，能够获得低相位噪声，低积分均方根(s)相位误差、良好杂散 (Spu)性能的高性能分数分频频率综合器。本论文的主要贡献有： )分析了杂散的产生机制，分别针对参考杂散和分数杂散提出了优化方法，在 电路和版图上进行了相应的设计。 2)根据∑△分数分频锁相环的噪声模型，分析了Σ△调制器的量化噪声到输出 相位噪声的转换，确定了Σ△调制器的量化噪声对输出噪声的贡献。 3)分析了∑△分数分频锁相环的非线性特性，提出了在非线性存在的情况下相 位噪声的模型。 4)提出了一种新型的线性鉴频鉴相器结构，消除了电路的非线性特性，降低了 带内的噪声，提高了输出相位噪声特性。 设计并测试了一款用于多标准数字电视标准的760MHz~1860MHz的分数 分频频率综合器芯片，采用上述技术，获得了良好的测试性能。 1.3论文的研究内容和组织结构 本论文主要分析了分数分频频率综合器中由于环路非线性引起的噪声折叠 问题，通过对噪声折叠机制的理论分析得到能够指导电路设计的结果。介绍了提 出的线性PFD以及分频器链的电路设计。论文个部分内容安排如下： 第二章“锁相环性频率综合器概述”主要阐述了锁相环性频率综合器的原 理，然后分析了频率综合器的几个重要参数，分析了这些参数的影响并且给出了 2
分数分频频率综合器中噪声折叠问题的研究与电路设计 2 输出相位噪声被恶化，达不到数字电视信号接收机对本振信号的噪声要求。因此 解决电路非线性问题引起的噪声折叠(Noise-Folding)现象具有十分重要的意义。 另外，分数分频锁相环不可避免的产生了分数杂散(Fractional Spur)，这对 输出信号的频谱程度也会产生一定的恶化。现在有许多很好的解决噪声折叠现象 的技术，如增加额外的静态电流来使 PFD 工作在线性区，但是它在有效解决噪 声折叠现象的同时恶化了系统参考杂散(Reference Spur)特性，加入采样环路滤 波器(Sampled Loop Filter)的技术虽然避免恶化参考杂散特性，但是又带来了时 钟馈通(Clock Feedthrough)和电荷注入(Charge Injection)的问题。因此，如何在 解决了噪声折叠问题的同时，又获得良好的 Spur 特性和避免带来其他问题也是 本文研究的重点。 1.2 论文主要贡献 本论文主要针对ΣΔ分数分频频率综合器中的电路非线性及杂散性能展开工 作。消除了噪声折叠问题，提高了带内噪声性能，从而提高了输出噪声的性能， 并且避免了参考杂散性能的恶化。在电路设计和版图设计的过程中都进行了充分 的考虑，以获得较好的杂散性能。本文提出的技术和方法能够显著地降低锁相环 带内噪声特性，能够获得低相位噪声，低积分均方根(rms)相位误差、良好杂散 (Spur)性能的高性能分数分频频率综合器。本论文的主要贡献有： 1) 分析了杂散的产生机制，分别针对参考杂散和分数杂散提出了优化方法，在 电路和版图上进行了相应的设计。 2) 根据 ΣΔ 分数分频锁相环的噪声模型，分析了 ΣΔ 调制器的量化噪声到输出 相位噪声的转换，确定了 ΣΔ 调制器的量化噪声对输出噪声的贡献。 3) 分析了 ΣΔ 分数分频锁相环的非线性特性，提出了在非线性存在的情况下相 位噪声的模型。 4) 提出了一种新型的线性鉴频鉴相器结构，消除了电路的非线性特性，降低了 带内的噪声，提高了输出相位噪声特性。 设计并测试了一款用于多标准数字电视标准的 760 MHz~1860 MHz 的分数 分频频率综合器芯片，采用上述技术，获得了良好的测试性能。 1.3 论文的研究内容和组织结构 本论文主要分析了分数分频频率综合器中由于环路非线性引起的噪声折叠 问题，通过对噪声折叠机制的理论分析得到能够指导电路设计的结果。介绍了提 出的线性 PFD 以及分频器链的电路设计。论文个部分内容安排如下： 第二章 “锁相环性频率综合器概述”主要阐述了锁相环性频率综合器的原 理，然后分析了频率综合器的几个重要参数，分析了这些参数的影响并且给出了
