第六节 三组分相图 。三组分体系的相律为： f=3-Φ+2=5-Φ (1) ·要完全地描述三元体系，需要4个独立变量， 要用4维空间才能完全描述，这在现实世界 是无法做到的 f=0, Φmax-5, ·三元体条最多可以有5相共存
第六节 三组分相图 • 三组分体系的相律为: • f = 3－+2 = 5－ (1) • 要完全地描述三元体系,需要4个独立变量, 要用4维空间才能完全描述,这在现实世界 是无法做到的. • f=0, max=5, • 三元体系最多可以有5相共存
·一般的三元相图，固定体系的温度和压 力，考察体系组成变化时，相图变化情况。 。此时，体系最大自由度=2，用平面图就 可描绘相的变化. ·对于疑聚体系，压力的影响很小，一般可 忽略不计. ·但温度的影响是相当大的.为了表示温度 对三元体系相图的影响，可用投影的方法， 绘制不同温度下体系的相图.也可借助于 3维动画的技术，绘制三维立体相图
• 一般的三元相图, 固定体系的温度和压 力,考察体系组成变化时,相图变化情况. • 此时, 体系最大自由度f=2, 用平面图就 可描绘相的变化. • 对于凝聚体系,压力的影响很小,一般可 忽略不计. • 但温度的影响是相当大的.为了表示温度 对三元体系相图的影响,可用投影的方法, 绘制不同温度下体系的相图.也可借助于 3维动画的技术,绘制三维立体相图
等边三角坐标表示法 顶点A,B,C各点分别代表纯A,纯B和纯C. AB: A,B二元体系的组成； BC: B,C二元体系的组成； AC:A,C二元体系的组成. C% 物系点距离某顶点愈近，则体系中此 组分的含量愈多，物系点距离某顶点 愈远，则体系中此组分含量愈少. 设有一物系点P. 过P分别作BC,AB,AC的平行线 与三角形的边相交于D,E,F. B% BD代表A的含量；AG代表B的含量；GD代表C的含量
等边三角坐标表示法 B C 顶点 A A,B,C各点分别代表纯A,纯B和纯C. AB: A,B二元体系的组成; BC: B,C二元体系的组成; AC: A,C二元体系的组成. 物系点距离某顶点愈近,则体系中此 组分的含量愈多,物系点距离某顶点 愈远,则体系中此组分含量愈少. G F E D P BD代表A的含量; AG代表B的含量; GD代表C的含量. 设有一物系点P. 过P分别作BC,AB,AC的平行线 与三角形 的边相交于D,E,F. B％ A％ C％

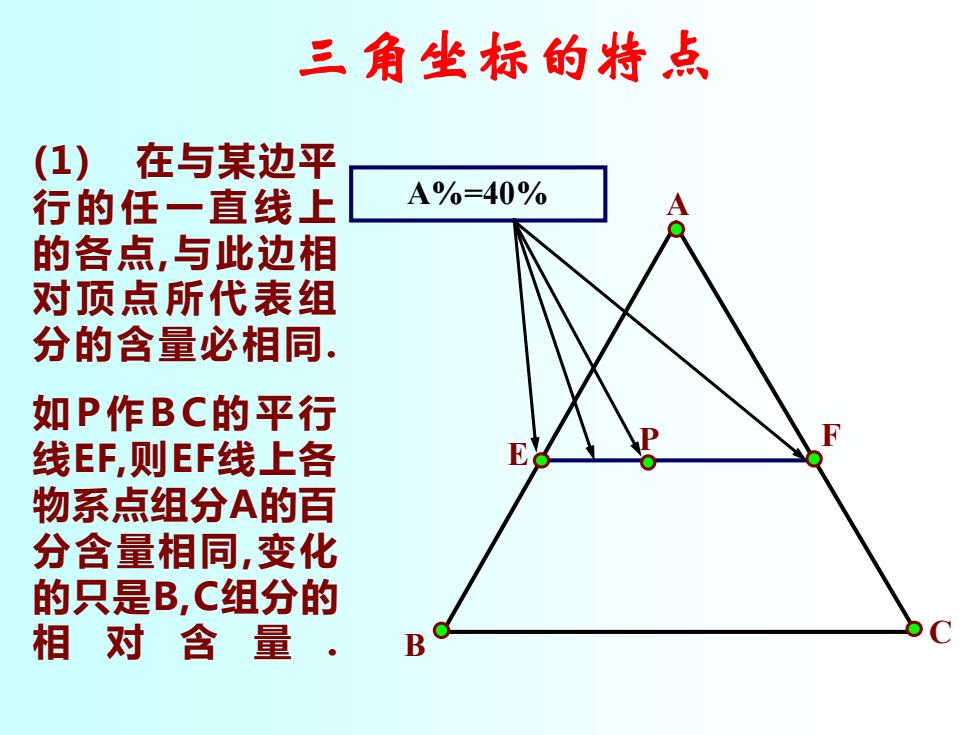

三角坐标的特点 (1)在与某边平 行的任一直线上 A%=40% 的各点，与此边相 对顶点所代表组 分的含量必相同. 如P作BC的平行 线EF,则EF线上各 P 物系点组分A的百 分含量相同，变化 的只是B,C组分的 相对含量 。 B
三角坐标的特点 (1) 在与某边平 行的任 一直 线上 的各点,与此边相 对顶点 所代 表组 分的含量必相同. 如P作B C的平行 线EF,则EF线上各 物系点组分A的百 分含量相同,变化 的只是B,C组分的 相对含量 . C B A P F E A%=40%
