双液系相图
双液系相图
两组分相图 ·两组分体系的相律可表达为： K=2；Φ=2 f=4一Φ (10 f=0, Φmax=4,最多四相共存. ·Φ=，fmax3,需三维图象才能完整描绘体系状态 ·二元体系的相图常常固定某因素不变（如温度或压 力)，用二维平面相图表示体系状态的变化情况. ·二元体系的相图常为： T一x图；p一x图
两组分相图 • 两组分体系的相律可表达为: • K=2; =2 • f=4－ (1) • f=0, max=4, 最多四相共存. • ＝, fmax=3, 需三维图象才能完整描绘体系状态. • 二元体系的相图常常固定某因素不变(如温度或压 力),用二维平面相图表示体系状态的变化情况. • 二元体系的相图常为: • T－x图； p－x图
第三节 双液条相图 liqiud-liqiud phase diagram ·物质一般具有气一液一固三种形态，相 图中也应该反映物质气相、液相、固相 间的关条和相互的变化。 ·双液条相图描述的是两组分体条气、液 相态与浓度、温度和压力之间的关系。 ·故双液系相图只是两组分相图中的一部 分，描述了温度较高区域的相变化
第三节 双液系相图 liqiud-liqiud phase diagram • 物质一般具有气－液－固三种形态，相 图中也应该反映物质气相、液相、固相 间的关系和相互的变化。 • 双液系相图描述的是两组分体系气、液 相态与浓度、温度和压力之间的关系。 • 故双液系相图只是两组分相图中的一部 分，描述了温度较高区域的相变化

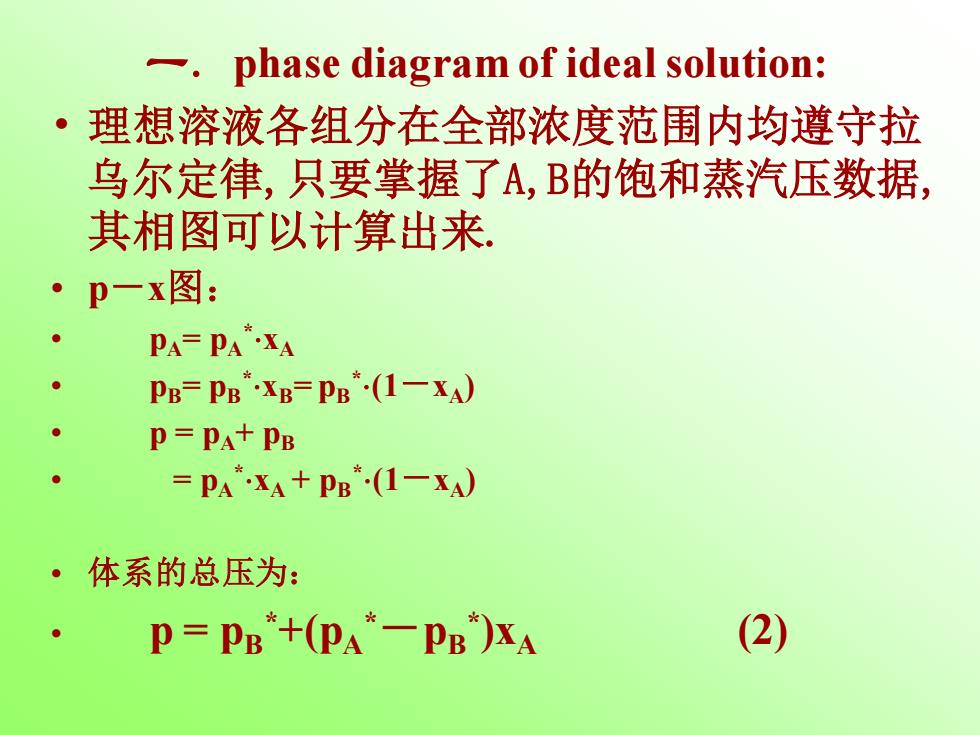

一。 phase diagram of ideal solution: ·理想溶液各组分在全部浓度范围内均遵守拉 乌尔定律，只要掌握了A,B的饱和蒸汽压数据， 其相图可以计算出来 p一x图： PA=PAXA PB=PBXB=PB·(1-XA) ● P=PA+PB =PAXA+PB"(1-XA) 。体系的总压为： P=PB+(PA一PB)XA (2)
一 . phase diagram of ideal solution: • 理想溶液各组分在全部浓度范围内均遵守拉 乌尔定律,只要掌握了A,B的饱和蒸汽压数据, 其相图可以计算出来. • p－x图： • pA= pA * xA • pB= pB * xB= pB * (1－xA) • p = pA+ pB • = pA * xA + pB * (1－xA) • 体系的总压为： • p = pB *+(pA *－pB * )xA (2)
双液系的p-x相图的绘制 将组成为XA,XB的A,B理想溶液置于一 带活塞的气缸中，保持恒温，并施加 足够大的压力，使体系呈溶液单相状 态如图所示. 逐步降低环境压力，当压力降到等于 此溶液的饱和蒸汽压时，开始出现气相. 当体系压力降到某一定值时，体系主 要以气相形式存在，液相几乎消失，但 仍然保持两相平衡. A+B,气 相，T 若进一步降低体系的压力，体系中的 液相将完全消失，体系为气态单相
A+B, 溶液, T 开始出现气相, 体系达气液两相 平衡. A+B, 溶液, T A+B, 气相, T A+B, 溶液, T A+B, 气相, T A+B, 溶液, T A+B, 气相, T A+B, 气 相, T 将组成为xA,xB的A,B理想溶液置于一 带活塞的气缸中, 保持恒温,并施加 足够大的压力,使体系呈溶液单相状 态.如图所示. 逐步降低环境压力,当 压力降到等于 此溶液的饱和蒸汽压时,开始出现气相. 当体系压力降到某一定值时,体系主 要以气相形式存在,液相几乎消失,但 仍然保持两相 平衡. 若进一步降低体系的压力,体系中的 液相将完全消失,体系为气态单相. 双液系的p-x相图的绘制
