发酵罐全容积 V = π D2 (H+h1/3+h2/3) /4 V = VL / V-发酵罐的全容积 (m3 ) VL -进入发酵罐的发酵液量(有效容积）(m3 ) -装液系数 （一般取0.8～0.9) 据发酵罐的全容积V和H/D即可确定发酵罐的结构尺寸
发酵罐全容积 V = π D2 (H+h1/3+h2/3) /4 V = VL / V-发酵罐的全容积 (m3 ) VL -进入发酵罐的发酵液量(有效容积）(m3 ) -装液系数 （一般取0.8～0.9) 据发酵罐的全容积V和H/D即可确定发酵罐的结构尺寸

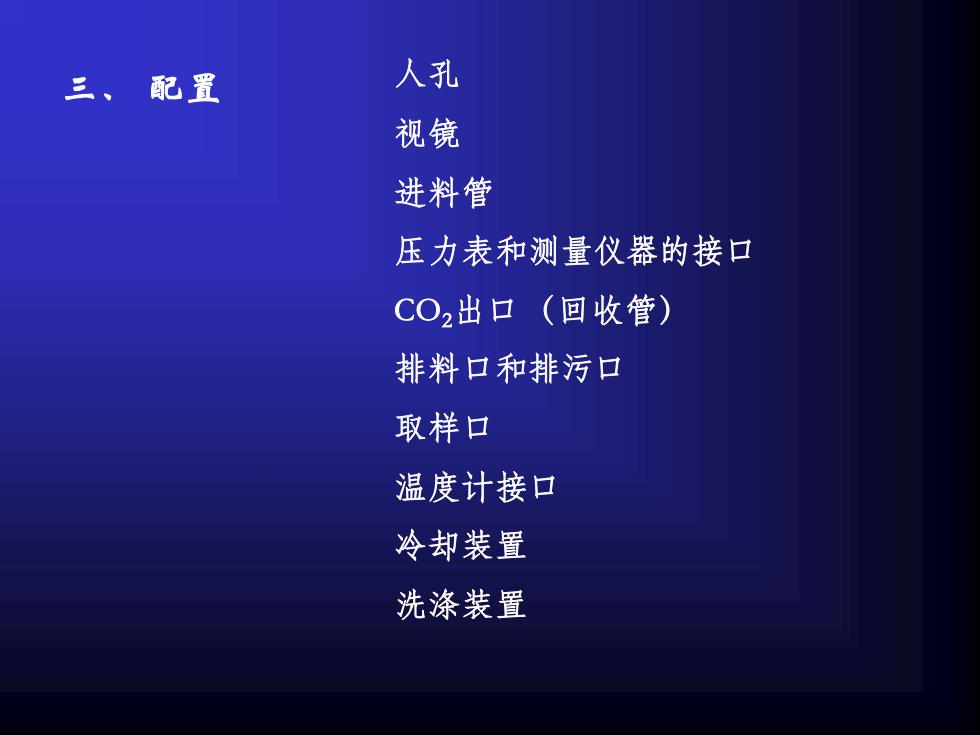

三、 配置 人孔 视镜 进料管 压力表和测量仪器的接口 CO2出口（回收管） 排料口和排污口 取样口 温度计接口 冷却装置 洗涤装置
三、 配置 人孔 视镜 进料管 压力表和测量仪器的接口 CO2出口（回收管） 排料口和排污口 取样口 温度计接口 冷却装置 洗涤装置
人孔 （梯子） 视镜（2，配灯） 进料管（培养液，酒母） 压力表和测量仪器 的接口 CO2出口（回收管） 排料口和排污口 取样口 （上、下） 温度计接口 （上、下、顶）
人孔 （梯子） 视镜（2，配灯） 进料管（培养液，酒母） 压力表和测量仪器 的接口 CO2出口（回收管） 排料口和排污口 取样口 （上、下） 温度计接口 （上、下、顶）
干冰
干冰
中小型罐,多采用 罐顶喷水淋于罐外 壁表面进行膜状冷 却 (罐体底部四周 有收集槽) 大型罐 , 罐内有 冷却蛇管(或与外 壁喷淋相结合) 冷却装置
中小型罐,多采用 罐顶喷水淋于罐外 壁表面进行膜状冷 却 (罐体底部四周 有收集槽) 大型罐 , 罐内有 冷却蛇管(或与外 壁喷淋相结合) 冷却装置
