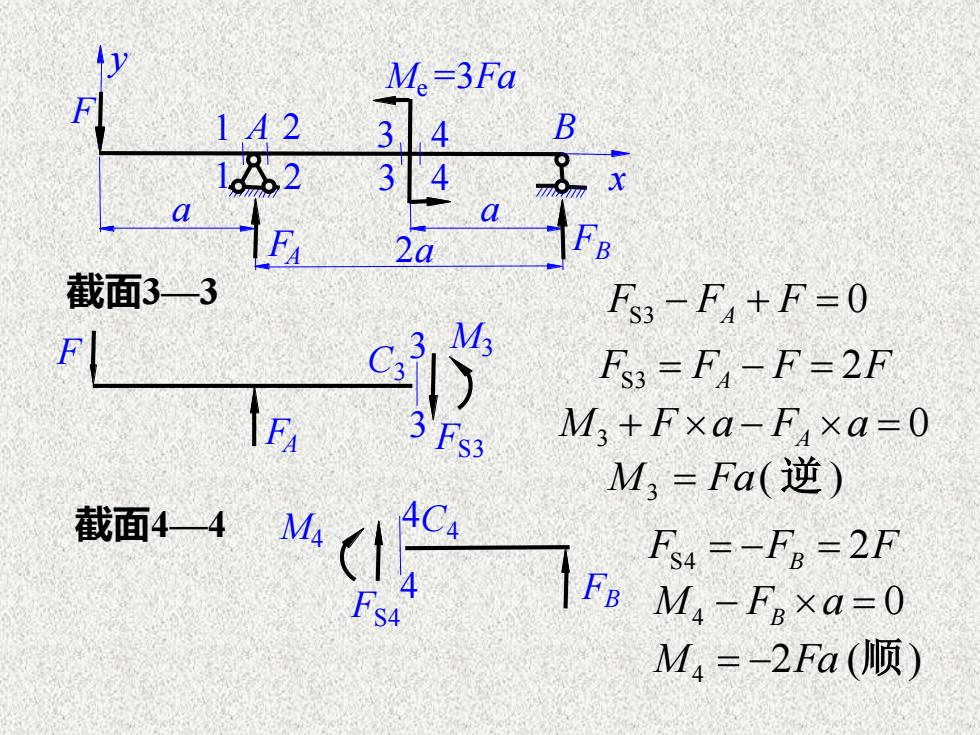

tyM.=3FaFB1 A2341.8.234aCFBLF2a截面33Fs3-Fr+F=0M3FIcaiFs3 = F, - F=2FM,+Fxa-F ×a=0FA3 Fs3M,=Fa(逆)4C4截面44M4Fs4 = -Fb= 2FC41FB M,-Fb×a=0Fs4M4 =-2Fa(顺)
截面3—3 M3 + F a − FA a = 0 ( ) M3 = Fa 逆 FS4 = −FB = 2F 截面4—4 M4 − FB a = 0 2 ( ) M4 = − Fa 顺 FS3 − FA + F = 0 FS3 = FA − F = 2F x y A F B a a 2a 1 1 2 2 4 4 3 3 Me =3Fa FA FB 3 3 C3 F M3 FS3 FA FS4 M4 4 C4 FB 4
M =3Fa^F-3F/FB=-2FF23.4BY3A1.8214x223—34-41-1内力2F-F2FFs2FFaM-Fa-Fa-2Fa1、横截面上的剪力和弯矩在数值上由截面左侧或右侧梁段分离体的静力平衡方程来确定剪力值一截面左侧（或右侧）所有外力的代数和弯矩值一截面左侧（或右侧）所有外力对该截面形心的力矩代数和
内力 1—1 2—2 3—3 4—4 FS -F 2F 2F 2F M -Fa -Fa Fa -2Fa 1、横截面上的剪力和弯矩在数值上由截面左侧或 右侧梁段分离体的静力平衡方程来确定。 剪力值= 截面左侧（或右侧）所有外力的代数和 弯矩值= 截面左侧（或右侧）所有外力对该截面 形心的力矩代数和 A x F B 1 1 2 2 4 4 3 3 F Me =3Fa A=3F FB =-2F

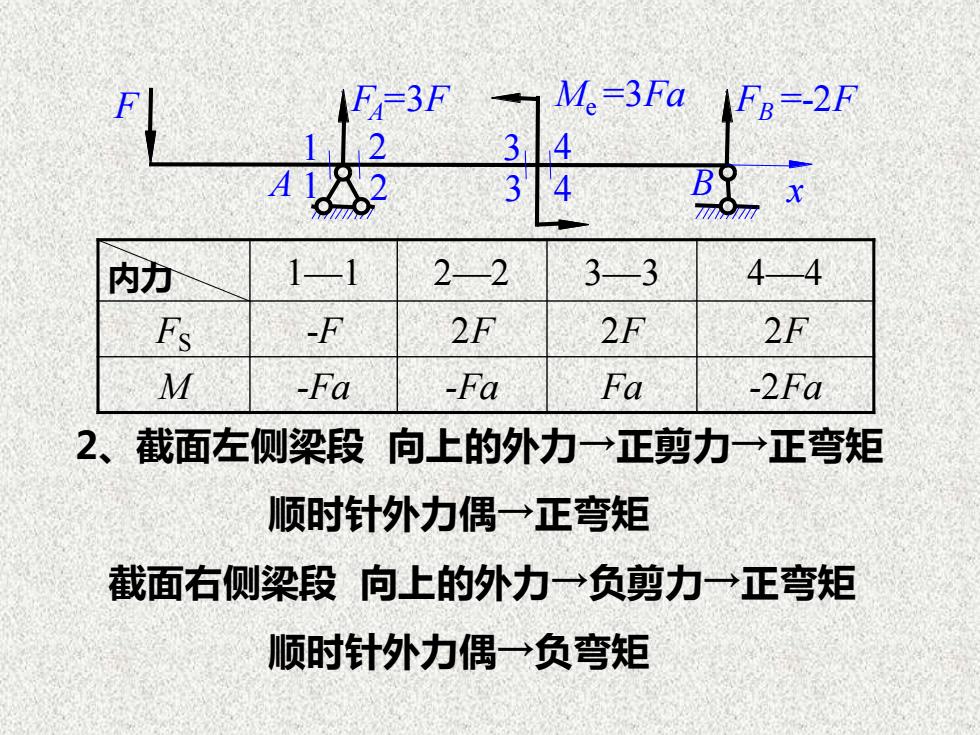

M.=3FaF-3FFB=-2F12314B341.824x2233441-1内力Fs-F2F2F2FFaM-Fa-Fa-2Fa2、截面左侧梁段向上的外力一正剪力一正弯矩顺时针外力偶一正弯矩截面右侧梁段，向上的外力一→负剪力一→正弯矩顺时针外力偶一负弯矩
2、截面左侧梁段 向上的外力→正剪力→正弯矩 顺时针外力偶→正弯矩 截面右侧梁段 向上的外力→负剪力→正弯矩 顺时针外力偶→负弯矩 内力 1—1 2—2 3—3 4—4 FS -F 2F 2F 2F M -Fa -Fa Fa -2Fa A x F B 1 1 2 2 4 4 3 3 F Me =3Fa A=3F FB =-2F
剪力：左上右下为正弯矩：左顺右逆为正
剪力：左上右下为正 弯矩：左顺右逆为正

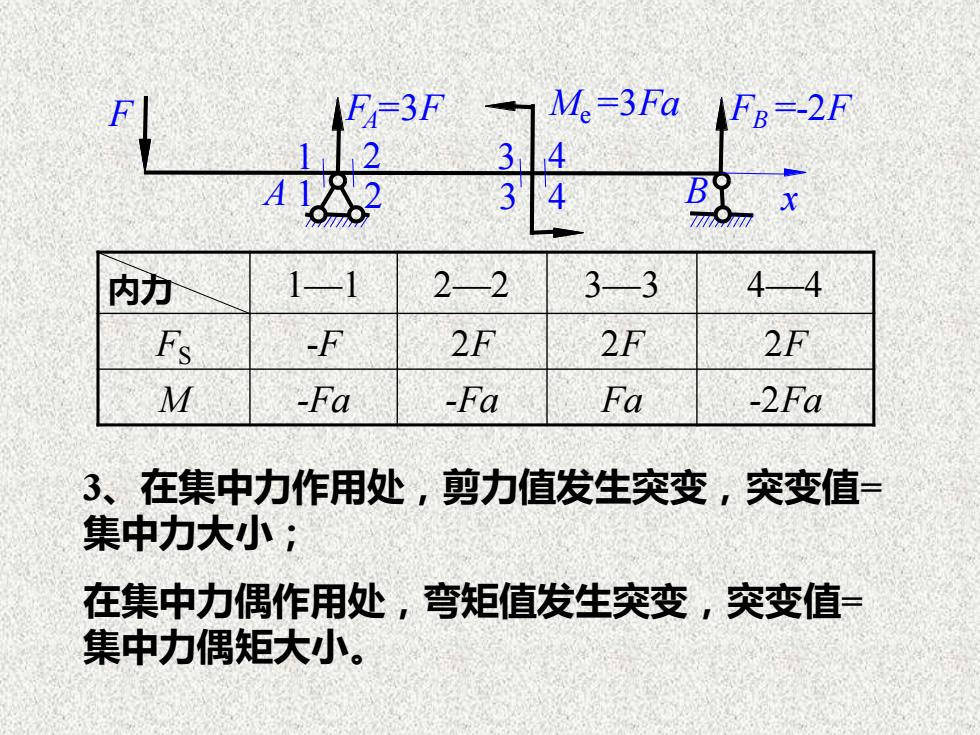

M.=3FaF-3FFB=-2F福F2314xA18234BY2-23—34411内力Fs-F2F2F2F-FaM-FaFa-2Fa3、在集中力作用处剪力值发生突变，突变值集中力大小；在集中力偶作用处，弯矩值发生突变，突变值一集中力偶矩大小
3、在集中力作用处，剪力值发生突变，突变值= 集中力大小； 在集中力偶作用处，弯矩值发生突变，突变值= 集中力偶矩大小。 内力 1—1 2—2 3—3 4—4 FS -F 2F 2F 2F M -Fa -Fa Fa -2Fa A x F B 1 1 2 2 4 4 3 3 F Me =3Fa A=3F FB =-2F
