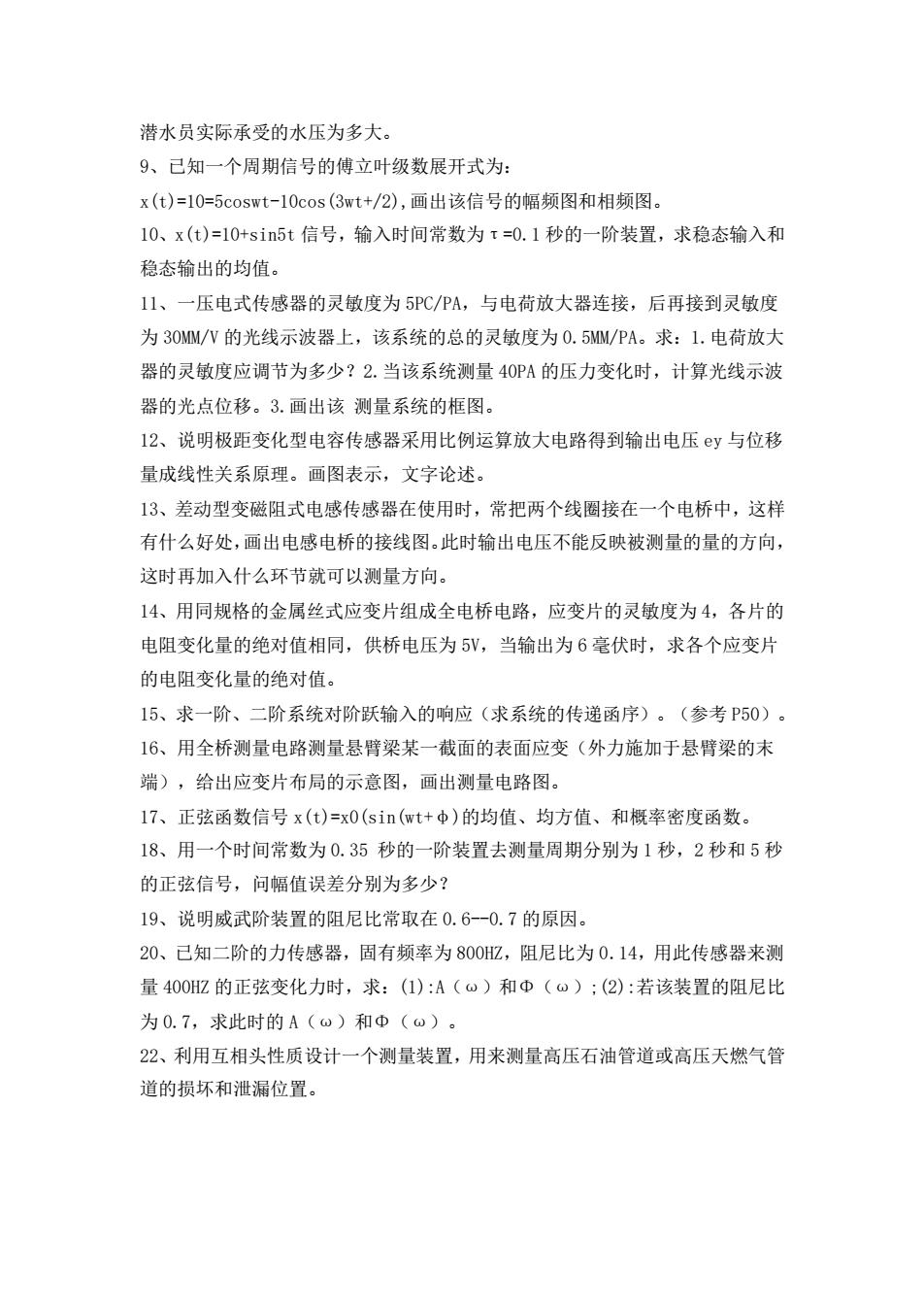

潜水员实际承受的水压为多大。 9、已知一个周期信号的傅立叶级数展开式为： x(t)=10=5 coSwt-10cos(3wt+/2),画出该信号的幅频图和相频图。 10、x(t)=10+si5t信号，输入时间常数为t=0.1秒的一阶装置，求稳态输入和 稳态输出的均值。 11、一压电式传感器的灵敏度为5PC/PA,与电荷放大器连接，后再接到灵敏度 为3OM/N的光线示波器上，该系统的总的灵敏度为0.5MM/PA。求：1.电荷放大 器的灵敏度应调节为多少？2.当该系统测量4OPA的压力变化时，计算光线示波 器的光点位移。3.画出该测量系统的框图。 12、说明极距变化型电容传感器采用比例运算放大电路得到输出电压y与位移 量成线性关系原理。画图表示，文字论述。 13、差动型变磁阻式电感传感器在使用时，常把两个线圈接在一个电桥中，这样 有什么好处，画出电感电桥的接线图。此时输出电压不能反映被测量的量的方向， 这时再加入什么环节就可以测量方向。 14、用同规格的金属丝式应变片组成全电桥电路，应变片的灵敏度为4，各片的 电阻变化量的绝对值相同，供桥电压为5V,当输出为6毫伏时，求各个应变片 的电阻变化量的绝对值。 15、求一阶、二阶系统对阶跃输入的响应（求系统的传递函序）。（参考P50) 16、用全桥测量电路测量悬臂梁某一截面的表面应变（外力施加于悬臂梁的末 端)，给出应变片布局的示意图，画出测量电路图。 17、正弦函数信号x(t)=x0(sin(wt+中)的均值、均方值、和概率密度函数。 18、用一个时间常数为0.35秒的一阶装置去测量周期分别为1秒，2秒和5秒 的正弦信号，问幅值误差分别为多少？ 19、说明威武阶装置的阻尼比常取在0.6-0.7的原因。 20、已知二阶的力传感器，固有频率为8002，阻尼比为0.14，用此传感器来测 量400H2的正弦变化力时，求：(1)：A(w)和Φ(。）：（②）：若该装置的阻尼比 为0.7，求此时的A(o)和中(o)。 22、利用互相头性质设计一个测量装置，用来测量高压石油管道或高压天燃气管 道的损坏和泄漏位置
潜水员实际承受的水压为多大。 9、已知一个周期信号的傅立叶级数展开式为： x(t)=10=5coswt-10cos(3wt+/2),画出该信号的幅频图和相频图。 10、x(t)=10+sin5t 信号，输入时间常数为τ=0.1 秒的一阶装置，求稳态输入和 稳态输出的均值。 11、一压电式传感器的灵敏度为 5PC/PA，与电荷放大器连接，后再接到灵敏度 为 30MM/V 的光线示波器上，该系统的总的灵敏度为 0.5MM/PA。求：1.电荷放大 器的灵敏度应调节为多少？2.当该系统测量 40PA 的压力变化时，计算光线示波 器的光点位移。3.画出该 测量系统的框图。 12、说明极距变化型电容传感器采用比例运算放大电路得到输出电压 ey 与位移 量成线性关系原理。画图表示，文字论述。 13、差动型变磁阻式电感传感器在使用时，常把两个线圈接在一个电桥中，这样 有什么好处，画出电感电桥的接线图。此时输出电压不能反映被测量的量的方向， 这时再加入什么环节就可以测量方向。 14、用同规格的金属丝式应变片组成全电桥电路，应变片的灵敏度为 4，各片的 电阻变化量的绝对值相同，供桥电压为 5V，当输出为 6 毫伏时，求各个应变片 的电阻变化量的绝对值。 15、求一阶、二阶系统对阶跃输入的响应（求系统的传递函序）。（参考 P50）。 16、用全桥测量电路测量悬臂梁某一截面的表面应变（外力施加于悬臂梁的末 端），给出应变片布局的示意图，画出测量电路图。 17、正弦函数信号 x(t)=x0(sin(wt+φ)的均值、均方值、和概率密度函数。 18、用一个时间常数为 0.35 秒的一阶装置去测量周期分别为 1 秒，2 秒和 5 秒 的正弦信号，问幅值误差分别为多少？ 19、说明威武阶装置的阻尼比常取在 0.6-0.7 的原因。 20、已知二阶的力传感器，固有频率为 800HZ，阻尼比为 0.14，用此传感器来测 量 400HZ 的正弦变化力时，求：(1):A（ω）和Φ（ω）;(2):若该装置的阻尼比 为 0.7，求此时的 A（ω）和Φ（ω）。 22、利用互相头性质设计一个测量装置，用来测量高压石油管道或高压天燃气管 道的损坏和泄漏位置
试题二 一.填空题 1-1测试系统通常由 及 所组成。 1-2信息是被研究对象的特征，信号则是 的截体。 1-3测试技术包含了 和 两方面内容。 1-4测试装置的特性可分为 特性和 特性。 1-5测试装置的静态特性指标有 及 等。 1-6引用相对误差为0.5%的仪表，其精度等级为级。 1-7某位移传感器测量的最小位移为0.01mm,最大位移为1mm,其动态线性 范围（或测量范围）是 dB 1-8描述测试装置动态特性的数学模型有 1-9能用确切数学式表达的信号称为信号，不能用确切数学表达的信 号称为 信号。周期性信号是属于上述的 信号，随机信号是属于 信号。 1-10测试装置以及被测试的系统的结构参数（如装置的质量、弹性刚度、阻 尼系数、电感、电容、电阻、比热、热阻等)是不随时间而变化的，称为 系统，且装置或系统的输入输出呈线性关系，则称为 系统。线性系 统最重要的特性就是 及。 等。 1-11闭环伺服式传感器较之一般开环式传感器具有高的 和 1-12将被测物理量转换成与之相对应的、容易传输和处理的信号的装置称之 为 1-13测试装置在稳态下，输出信号变化量和输入信号变化量之比称之为装置 的 1-14测试装置输出信号的拉氏变换和输入信号的拉氏变换之比称为装置的 1-15测试装置输出信号的付里叶变换和输入信号的付里叶变换之比称为装 置的 1-16测试装置对单位脉冲函数8(t)的响应为h(t),其拉氏变换就是测试 装置本身的 1-17测试装置输出波形无失真但有时间延迟t的有失真测试条件是：装置的 幅频特性为 ，相频特性为 一：输出波形既不失真又无延迟
试题二 一. 填空题 1-1 测试系统通常由_、_、及_所组成。 1-2 信息是被研究对象_的特征，信号则是_的截体。 1-3 测试技术包含了_和_两方面内容。 1-4 测试装置的特性可分为_特性和_特性。 1-5 测试装置的静态特性指标有_及_等。 1-6 引用相对误差为 0.5%的仪表，其精度等级为_级。 1-7 某位移传感器测量的最小位移为 0.01mm，最大位移为 1mm，其动态线性 范围（或测量范围）是_dB。 1-8 描述测试装置动态特性的数学模型有_。 1-9 能用确切数学式表达的信号称为_信号，不能用确切数学表达的信 号称为_信号。周期性信号是属于上述的_信号，随机信号是属于 _信号。 1-10 测试装置以及被测试的系统的结构参数（如装置的质量、弹性刚度、阻 尼系数、电感、电容、电阻、比热、热阻等）是不随时间而变化的，称为_ 系统，且装置或系统的输入输出呈线性关系，则称为_系统。线性系 统最重要的特性就是_、_及_等。 1-11 闭环伺服式传感器较之一般开环式传感器具有高的_和_。 1-12 将被测物理量转换成与之相对应的、容易传输和处理的信号的装置称之 为_。 1-13 测试装置在稳态下，输出信号变化量和输入信号变化量之比称之为装置 的_。 1-14 测试装置输出信号的拉氏变换和输入信号的拉氏变换之比称为装置的 _。 1-15 测试装置输出信号的付里叶变换和输入信号的付里叶变换之比称为装 置的_。 1-16 测试装置对单位脉冲函数δ（t）的响应为 h(t)，其拉氏变换就是测试 装置本身的_。 1-17 测试装置输出波形无失真但有时间延迟 t 的有失真测试条件是：装置的 幅频特性为_，相频特性为_；输出波形既不失真又无延迟
