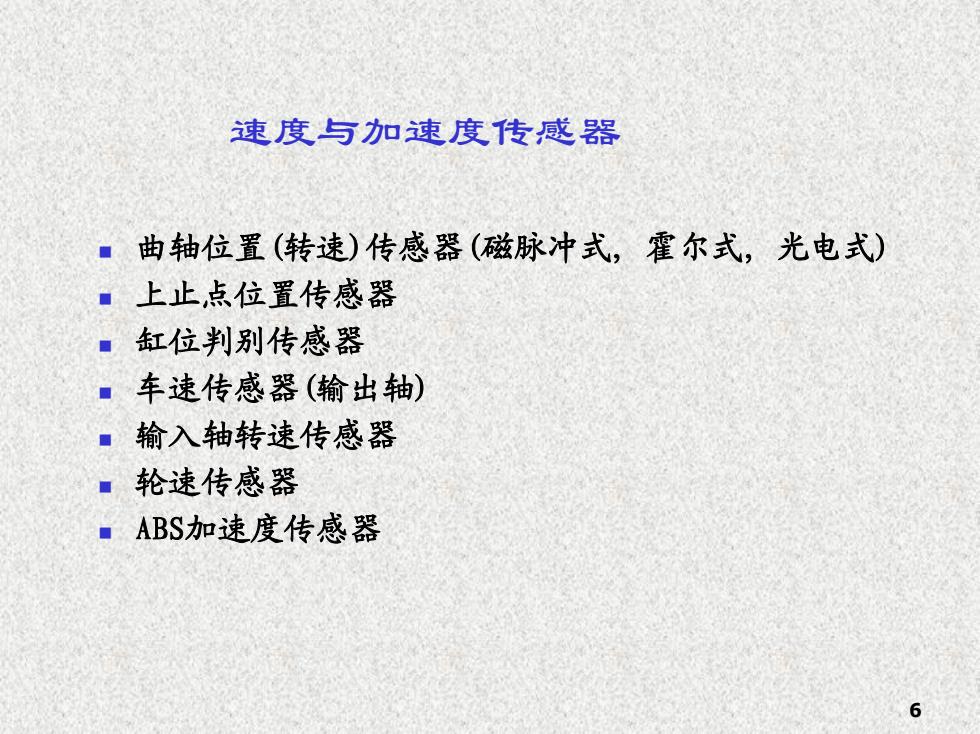

速度与加速度传感器曲轴位置 (转速)传感器 (磁脉冲式，霍尔式，光电式)上止点位置传感器福缸位判别传感器■车速传感器（输出轴）■输入轴转速传感器■轮速传感器ABS加速度传感器■6
6 速度与加速度传感器 n 曲轴位置(转速)传感器(磁脉冲式, 霍尔式, 光电式) n 上止点位置传感器 n 缸位判别传感器 n 车速传感器(输出轴) n 输入轴转速传感器 n 轮速传感器 n ABS加速度传感器

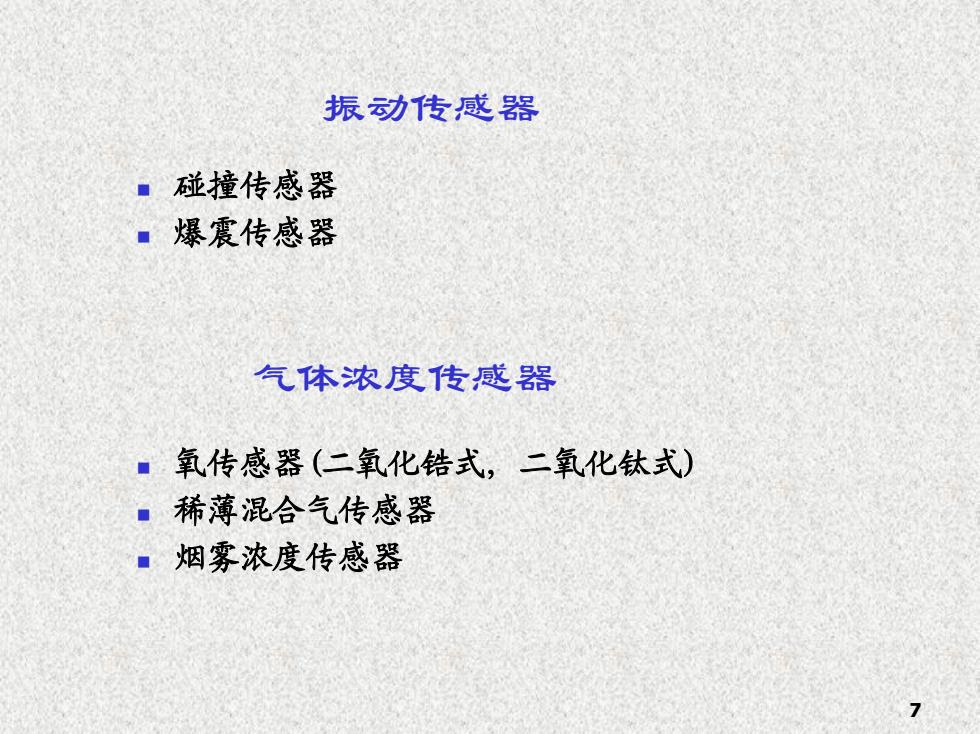

振动传感器■碰撞传感器·爆震传感器气体浓度传感器氧传感器（二氧化锆式，二氧化钛式）■稀薄混合气传感器■烟雾浓度传感器
7 振动传感器 n 碰撞传感器 n 爆震传感器 气体浓度传感器 n 氧传感器(二氧化锆式, 二氧化钛式) n 稀薄混合气传感器 n 烟雾浓度传感器
学习传感器的知识要点作用安装位置结构■工作原理电路图静态检测 (测电阻，导通性)动态检测（测电源电压，测信号电压）波形分析8
8 学习传感器的知识要点 n 作用 n 安装位置 n 结构 n 工作原理 n 电路图 n 静态检测(测电阻, 导通性) n 动态检测(测电源电压, 测信号电压) n 波形分析

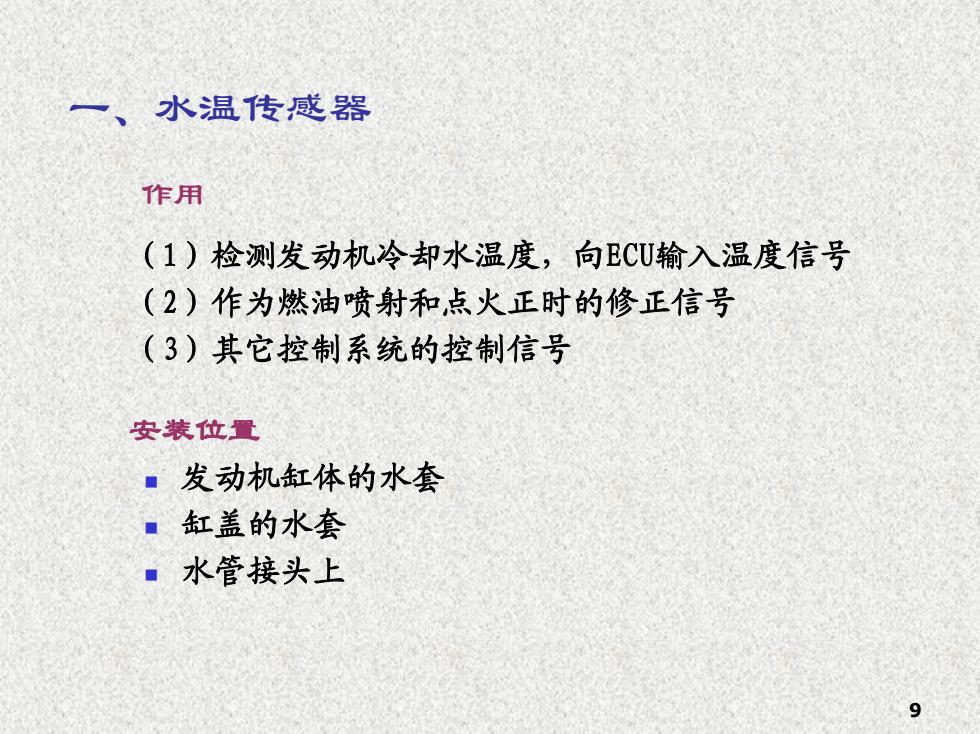

一、水温传感器作用（1）检测发动机冷却水温度，向ECU输入温度信号（2）作为燃油喷射和点火正时的修正信号（3）其它控制系统的控制信号安装位置■发动机缸体的水套■缸盖的水套■水管接头上9
9 一、水温传感器 （1）检测发动机冷却水温度，向ECU输入温度信号 （2）作为燃油喷射和点火正时的修正信号 （3）其它控制系统的控制信号 作用 安装位置 n 发动机缸体的水套 n 缸盖的水套 n 水管接头上

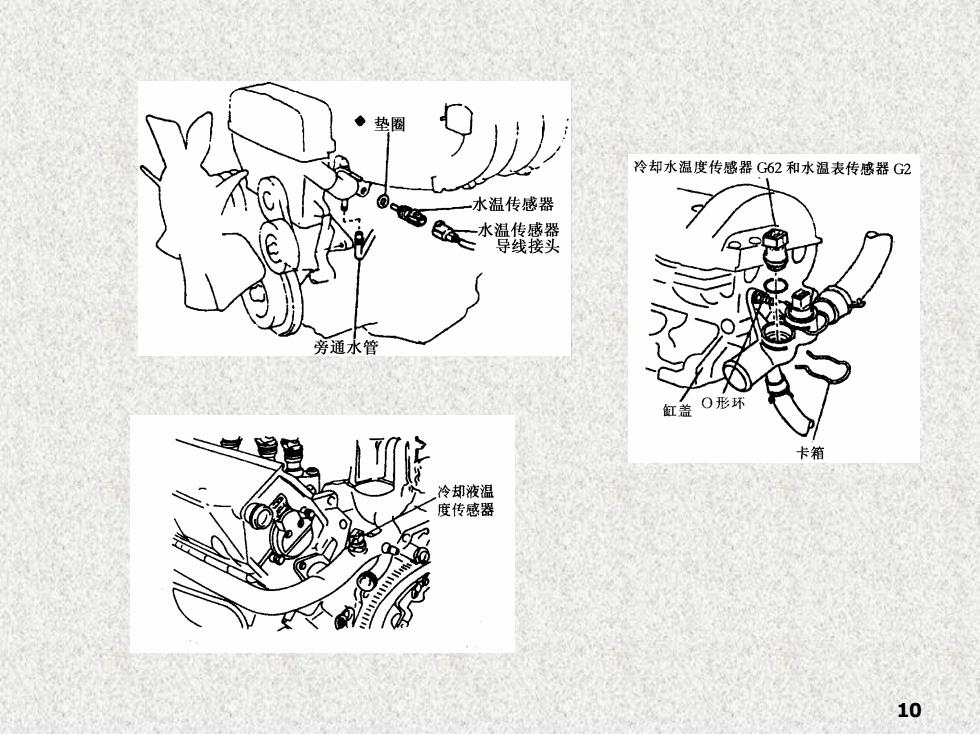

冷却水温度传感器G62和水温表传感器G2水温传感器一水温传感器导线接头旁通水管O形环红盖卡箱冷却液温度传感器10
10
