先对向转动两只脚螺旋，使圆水准器气泡向中间移动，再转动另一脚螺旋，使气泡移至 居中位置。 4.瞄准 转动目镜调焦螺旋，使十字丝清晰：转动仪器，用准星和照门瞄淮水准尺，拧紧制动螺 旋（手感螺旋有阻力），转动微动螺旋，使水准尺成像在十字丝交点处。当成像不太清晰时， 转动对光螺旋，消除视差，使目标清晰。 5.精平、读数 在水准 气泡窗观察，转动微倾螺旋使符合水准管气泡两端的半影像吻合，视线即处于 精平状态，在同一瞬间立即用中丝在水准尺上读取米、分米、厘米，估读毫米，即读出四位 有效数字。 物镜 调焦透镜 调焦螺族 固定螺 一字丝分划地 视准轴 图2-3望远镜构造 ⊙ 图211水准气池整 图212视差现 09 16 图213水准尺凌数
先对向转动两只脚螺旋，使圆水准器气泡向中间移动，再转动另一脚螺旋，使气泡移至 居中位置。 4． 瞄准 转动目镜调焦螺旋，使十字丝清晰；转动仪器，用准星和照门瞄准水准尺，拧紧制动螺 旋（手感螺旋有阻力），转动微动螺旋，使水准尺成像在十字丝交点处。当成像不太清晰时， 转动对光螺旋，消除视差，使目标清晰。 5． 精平、读数 在水准管气泡窗观察，转动微倾螺旋使符合水准管气泡两端的半影像吻合，视线即处于 精平状态，在同一瞬间立即用中丝在水准尺上读取米、分米、厘米，估读毫米，即读出四位 有效数字

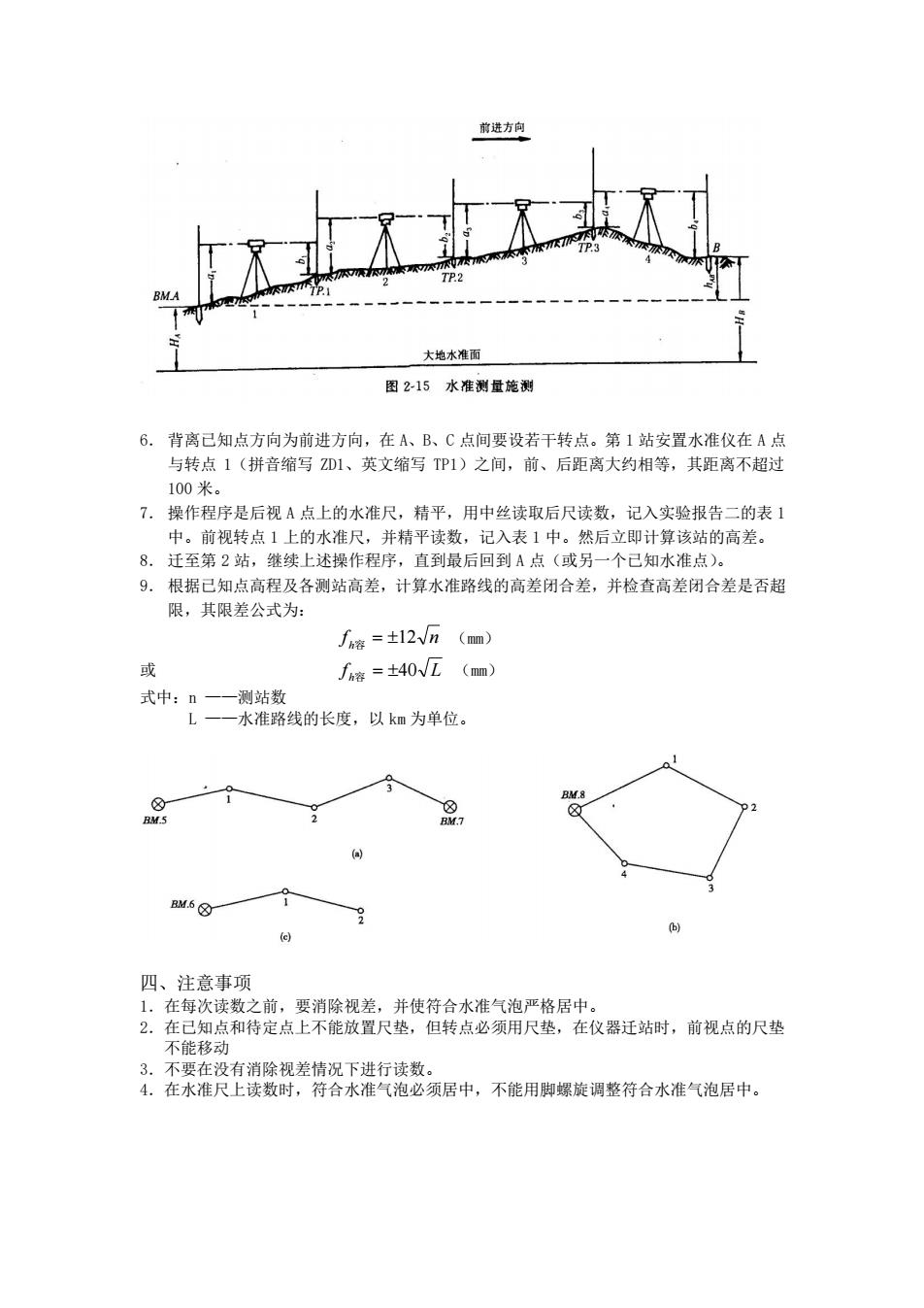

前方向 大地水准面 图215水准测量施测 6。背离已知点方向为前进方向，在A、B、C点间要设若干转点。第1站安置水准仪在A点 与转点1（拼音缩写ZD1、英文缩写TP1)之间，前、后距离大约相等，其距离不超过 100米。 7.操作程序是后视A点上的水准尺，精平，用中丝读取后尺读数，记入实验报告二的表1 中。前视转点1上的水准尺，并精平读数，记入表1中。然后立即计算该站的高差。 8.迁至第2站，继续上述操作程序，直到最后回到点（或另一个已知水准点） 9.根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超 限，其限差公式为： /s=士12n(m》 或 f降=±40vD(m) 式中：n一一测站数 一水准路线的长度，以km为单位。 四、注意事项 在 。在已知点和待定点上不能放置尺垫，但转点必须用尺整，在仪器迁站时，前视点的尺垫 3。不要在没有消除视差情况下进行读数。 4.在水准尺上读数时，符合水准气泡必须居中，不能用脚螺旋调整符合水准气泡居中
6． 背离已知点方向为前进方向，在 A、B、C 点间要设若干转点。第 1 站安置水准仪在 A 点 与转点 1（拼音缩写 ZD1、英文缩写 TP1）之间，前、后距离大约相等，其距离不超过 100 米。 7． 操作程序是后视 A 点上的水准尺，精平，用中丝读取后尺读数，记入实验报告二的表 1 中。前视转点 1 上的水准尺，并精平读数，记入表 1 中。然后立即计算该站的高差。 8． 迁至第 2 站，继续上述操作程序，直到最后回到 A 点（或另一个已知水准点）。 9． 根据已知点高程及各测站高差，计算水准路线的高差闭合差，并检查高差闭合差是否超 限，其限差公式为： f n h容 = 12 （mm） 或 f h容 = 40 L （mm） 式中：n ——测站数 L ——水准路线的长度，以 km 为单位。 四、注意事项 1．在每次读数之前，要消除视差，并使符合水准气泡严格居中。 2．在已知点和待定点上不能放置尺垫，但转点必须用尺垫，在仪器迁站时，前视点的尺垫 不能移动 3．不要在没有消除视差情况下进行读数。 4．在水准尺上读数时，符合水准气泡必须居中，不能用脚螺旋调整符合水准气泡居中
实验项目2：经纬仪的认识和使用 目的与要求 生香件积字品软各主更影件的名称和作用。 练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。 手的限个录计算方法上、下半洞角值互不超过士 、记录及计算的方法 7.掌握竖盘指标差检验与校正方法。 8.限差要求：同一目标各测回垂直角互差在±25”之内。 二、计划与学时 1,实验时数安排23学时，实验小组由24人组成 2.实验设备为每组DJ6型光学经纬仪1台，记录板1块，测伞1把。 3。在实验场地每组打一木桩，桩顶钉一小钉或划十字作为测站点，周围布置A、B两个目标， 角观测一个测回，实验结束时，每人交一份实验报告。 (b) (a) 图3 D6型光学经纬 光学对点器，16水平制动但 1?一固空螺旋，8一为螺旋：19圆水准器：20一水平微动螺旋：21一望远镜微动螺旋：22一里远镜制动扳相 三、方法与步骤 经纬仪的 「开位 安置于测站点上。其高度大约 架关大致 于架关上 一手紧握支架， 2.熟悉仪器各部件的名称和作用。 3.经纬仪的使用
实验项目 2：经纬仪的认识和使用 一、目的与要求 1．了解 DJ6 型光学经纬仪各主要部件的名称和作用。 2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。 3．要求对中误差小于 3mm，整平误差小于一格。 4．掌握测回法观测水平角的观测顺序、记录和计算方法。上、下半测回角值互差不超过± 40″。 5．掌握竖直角观测、记录及计算的方法。 6．掌握竖盘指标差的计算方法。 7．掌握竖盘指标差检验与校正方法。 8．限差要求：同一目标各测回垂直角互差在±25″之内。 二、计划与学时 1．实验时数安排 2 ~ 3 学时，实验小组由 2 ~ 4 人组成。 2．实验设备为每组 DJ6 型光学经纬仪 1 台，记录板 1 块，测伞 1 把。 3．在实验场地每组打一木桩，桩顶钉一小钉或划十字作为测站点，周围布置 A、B 两个目标， 供测角用。实验场地周围有 3 个以上高目标。 4．在熟悉经纬仪的使用后，每人用测回法测水平角一个测回，每人练习对一目标进行竖直 角观测一个测回，实验结束时，每人交一份实验报告。 三、方法与步骤 1．经纬仪的安置 （1）松开三脚架，安置于测站点上。其高度大约在胸口附近，架关大致水平。 （2）打开仪器箱，双手握住仪器支架，将仪器从箱中取出置于架关上。一手紧握支架，一 手拧紧连螺旋。 2．熟悉仪器各部件的名称和作用。 3．经纬仪的使用
