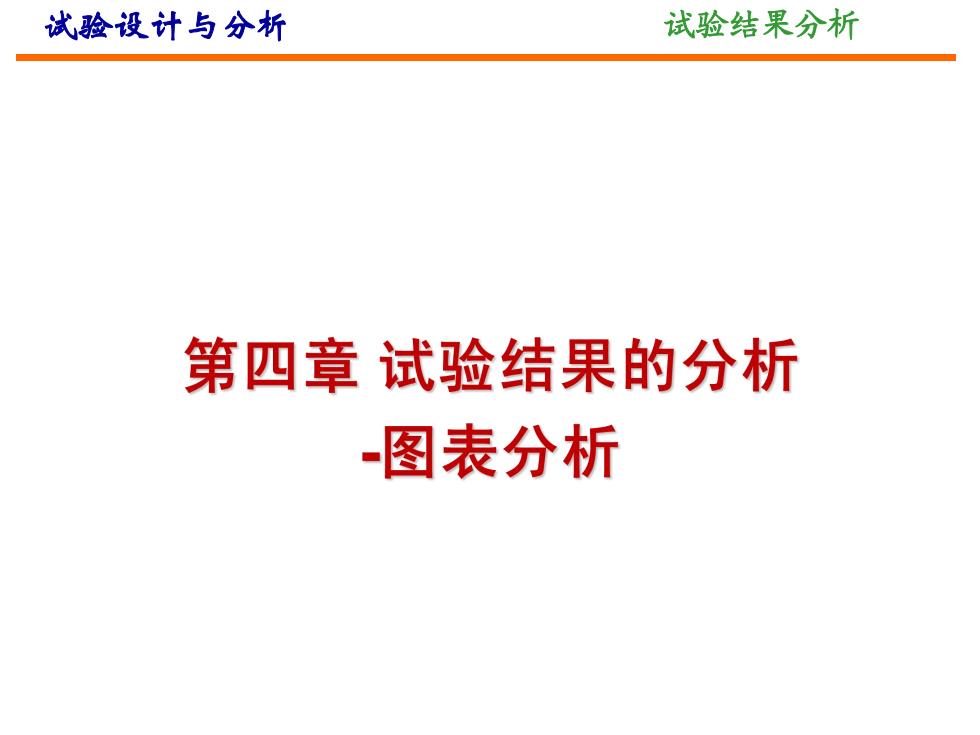

试验设计与分析 试验结果分析 第四章试验结果的分析 图表分析
试验设计与分析 试验结果分析
试验设计与分析 试验结果分析 4.4试验结果的图表表示法 1.列表法 表格是表示试验数据不可缺少的基本工具。 列表法就是将试验数据列成表格，将各变量的数值按照一定 的形式顺序一一对应起来。 试验数据表可以分为两大类：记录表和结果表示表。 试验数据记录表是试验记录和试验数据初步整理的表格，它 是根据试验内容设计的一种专门表格。 表中数据可分为三类：原始数据、中间和最终计算结果数据。 试验数据记录表应在试验正式开始前，根据试验内容和条件 有计划地列出，从而使试验的进行有计划，而且不易遗漏数 据
试验设计与分析 试验结果分析 1. 列表法 表格是表示试验数据不可缺少的基本工具。 列表法就是将试验数据列成表格，将各变量的数值按照一定 的形式顺序一一对应起来。 试验数据表可以分为两大类：记录表和结果表示表。 试验数据记录表是试验记录和试验数据初步整理的表格，它 是根据试验内容设计的一种专门表格。 表中数据可分为三类：原始数据、中间和最终计算结果数据。 试验数据记录表应在试验正式开始前，根据试验内容和条件 有计划地列出，从而使试验的进行有计划，而且不易遗漏数 据
试验设计与分析 试验结果分析 絮凝沉降试跄原始数据记录表 一、煤样 煤样来源： 取样日期： 二、凝来剂种类： 煤泥水浓度 试验时间： 芒地 分于量 名称： 兴型 制备日期： 序号 剂用量 m 1 时间s更离mm 时间s硬离mm 时间s硬离mm 时间s更离mm 时间s逻离mm 时间s运离mm 5 5 5 5 5 10 10 10 10 10 10 15 15 15 15 15 15 20 20 20 20 20 20 25 25 25 25 25 25 30 30 30 30 30 30 35 35 35 35 35 35 40 40 40 40 40 40 45 45 45 45 45 45 50 50 50 50 50 50 55 55 5 55 55 55 60 60 60 60 60 60 65 65 65 65 65 65 70 70 70 70 70 70 75 15 73 73 75 80 80 80 80 80 初的沉降速度cm/min 初始沉降速度cm/min 上澄清澈浓度L 沉积物高度，m
试验设计与分析 试验结果分析
试验设计与分析 试验结果分析 试验数据记录表注意事项： 1、试验数据记录表中要列出详细的试验条件： 2、记录试验日期； 3、记录表不建议用三线表，以避免记录数据的混杂； 4、记录表中要清楚地列出记录数据的名称，符号和单位。 5、必要时在表外加表外附加说明。 wn4为2uuD 信化利4果d店 N作动 料8 料至北 3n-4元干0呢1r八m 了86 2,0) 3.646 7.212 F人62 3.n 8列7 2讲 1小p62.41 3.662 75.7 拼 州竹69叫2 3×1面 721/72 u并 月115.674 1971 3.7 乐☑ 上 e37方 10 38146 42yS3
试验设计与分析 试验结果分析 试验数据记录表注意事项： 1、试验数据记录表中要列出详细的试验条件； 2、记录试验日期； 3、记录表不建议用三线表，以避免记录数据的混杂； 4、记录表中要清楚地列出记录数据的名称，符号和单位。 5、必要时在表外加表外附加说明
试验设计与分析 试验结果分析 试验结果表示表：通常试验结果表示表要注意以下几个方 面： 1、试验结果表示表通常由表号、表名、表头和数据资料组 成，必要时可以在表外加表外附加说明； 2、通常采用三线表表示： 3、表格设计要简明合理、层次清晰，以便于阅读和使用； 4、数据表的表头要列出变量的名称、符号和单位，如果表 中的所有数据的单位都相同，这时单位可以在表的右上角 标明； 5、要注意有效数字位数，应注意与试验精度相匹配，同一 变量应保持有效数字位数相同； 6、试验数据较大或较小时，要用科学计数法
试验设计与分析 试验结果分析 试验结果表示表：通常试验结果表示表要注意以下几个方 面： 1、试验结果表示表通常由表号、表名、表头和数据资料组 成，必要时可以在表外加表外附加说明； 2、通常采用三线表表示； 3、表格设计要简明合理、层次清晰，以便于阅读和使用； 4、数据表的表头要列出变量的名称、符号和单位，如果表 中的所有数据的单位都相同，这时单位可以在表的右上角 标明； 5、要注意有效数字位数，应注意与试验精度相匹配，同一 变量应保持有效数字位数相同； 6、试验数据较大或较小时，要用科学计数法
