道路测量实验 ◆面向建设学部土木专业三年级，共 两个实验，课时6小时
道路测量实验 面向建设学部土木专业三年级，共 两个实验 ，课时 6小时
实验一 弦基线放样复曲线主点 ◆一、实验目的与要求 ◆1.了解用弦基线放样复曲线的基本方法。 ◆2.完成一条由四个主点构成的复曲线主点 的放样任务。 ◆3.练习根据地形现场选定辅助曲线半径的 方法
实验一 弦基线放样复曲线主点 一、实验目的与要求 1．了解用弦基线放样复曲线的基本方法 了解用弦基线放样复曲线的基本方法。 2．完成一条由四个主点构成的复曲线主点 的放样任务。 3．练习根据地形现场选定辅助曲线半径的 练习根据地形现场选定辅助曲线半径的 方法
二、设备与实验计划 ◆1、全站仪一套，标杆、钢尺和测钎若干。 仪器见下图 TDJ6 0刻线尺 3456789 10
二、设备与实验计划 1、全站仪一套，标杆、钢尺和测钎若干。 仪 见下图 器 0 1 23456 7 8 9 10 0刻线尺

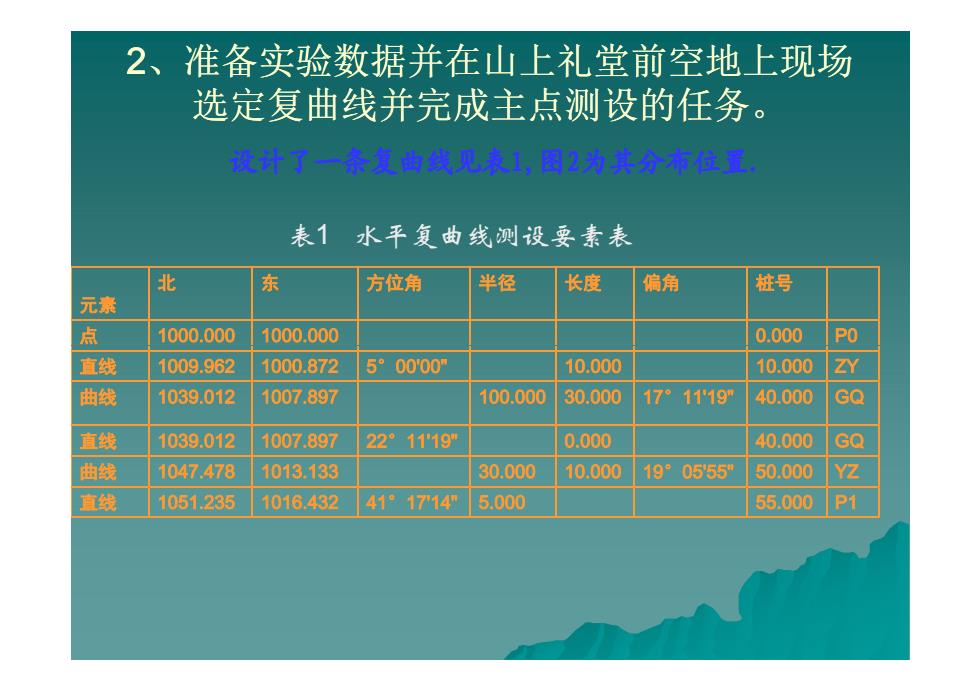

2、准备实验数据并在山上礼堂前空地上现场 选定复曲线并完成主点测设的任务。 设计了一条复曲线见表1，图2为其分布位置 表1水平复曲线测设要素表 北 东 方位角 平径 长度 偏角 桩号 元素 点 1000.000 1000,000 0.000 PO 直线 1009.962 1000.872 50000 10.000 10.000 ZY 曲线 1039.012 1007897 100.000 30.000 17°1119 40.000 GQ 直线 1039.012 1007897 22°1119 0.000 40.000 GQ 曲线 1047478 1013.133 30.000 10.000 19:0555 50.000 YZ 直线 1051235 1016432 41°1714 5.000 65000 P1
2、准备实验数据并在山上礼堂前空地上现场 选定复曲线并完成主点测设的任务。 设计了一条复曲线见表 设计了一条复曲线见表1,图2为其分布位置. 表1 水平复曲线测设要素表 元素 北 东 方位角 半径 长度 偏角 桩号 点 1000.000 1000.000 0.000 P0 直线 1009.962 1000.872 5°00'00" 10.000 10.000 ZY 曲线 1039.012 1007.897 100.000 30.000 17°11'19" 40.000 GQ 直线 1039.012 1007.897 22°11'19" 0.000 40.000 GQ 曲线 1047.478 1013.133 30.000 10.000 19°05'55" 50.000 YZ 直线 1051 235 1051.235 1016 432 1016.432 41°17 14 ' " 5 000 . 55 000 . P1
大连理工大学电影院 理大电影 GO ZY PO
GQ YZ P1 ZY P0
