试验设计与分析 试验结果分析 第四章试验结果的分析 -直观分析法
试验设计与分析 试验结果分析
试验设计与分析 试验结果分析 4.1试验结果的直观分析 1.单指标正交试验设计及其结果的直观分析 例4-1柠檬酸硬脂酸单甘酯是一种新型的仪器乳化剂，它是柠 檬酸与硬脂酸单甘酯在一定的真空度下，通过酯化反应制得， 现对其合成工艺进行优化，以提高乳化剂的乳化能力。乳化能 力测定方法：将产物加入油水混合物中，经充分地混合、静置 分层后，将乳状液层所占的百分比作为乳化能力。根据探索性 试验，确定的因素与水平如表4-1所示。假定因素间无交互作 用。 表4-1因素水平表 因素 水平 温度℃ 酯化时间 催化剂种类 1 130 3 甲 120 2 乙 3 110 4 丙
试验设计与分析 试验结果分析 1. 单指标正交试验设计及其结果的直观分析 例4-1 柠檬酸硬脂酸单甘酯是一种新型的仪器乳化剂，它是柠 檬酸与硬脂酸单甘酯在一定的真空度下，通过酯化反应制得， 现对其合成工艺进行优化，以提高乳化剂的乳化能力。乳化能 力测定方法：将产物加入油水混合物中，经充分地混合、静置 分层后，将乳状液层所占的百分比作为乳化能力。根据探索性 试验，确定的因素与水平如表4-1所示。假定因素间无交互作 用

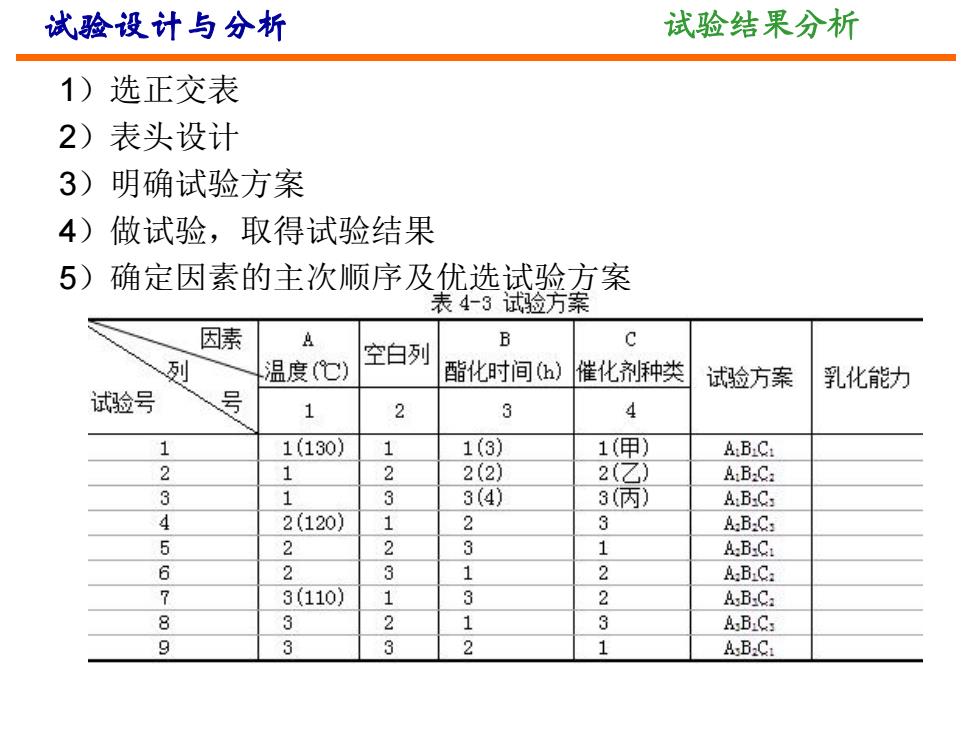

试验设计与分析 试验结果分析 1)选正交表 2)表头设计 3)明确试验方案 4)做试验，取得试验结果 5)确定因素的主次顺序及优选试验方案 表4-3试验方案 因素 日 B 空白列 列 温度℃) 酯化时间()催化剂种类 试验方案 乳化能力 试验号 号 1 2 3 ￥ 1 1(130) 1 1(3) 1(甲) A:B.C: 2 1 2 2(2) 2(乙) A:B:C: 3 1 3 3(4) 3(丙) A:B:C: 4 2(120) 1 2 3 A.B:C: 5 2 2 3 1 A.B:C: 6 2 3 1 2 A.B.C: 7 3(110) 1 3 2 A.B:C: 8 3 1 3 A.B.C: 9 3 3 2 1 A.B.C:
试验设计与分析 试验结果分析 1）选正交表 2）表头设计 3）明确试验方案 4）做试验，取得试验结果 5）确定因素的主次顺序及优选试验方案
试验设计与分析 试验结果分析 表4-4试验方案及试验结果分析 因素 9 B C 列 温度（℃） 空白列 酯化时间() 催化剂种类 乳化能力 试验号 号 1 2 3 4 1(130) 1 1(3) 1(甲) 0.56 2 1 2 2(2) 2(乙) 0.74 3 1 3 3(4) 3(丙】 0.57 2(120】 义 2 3 0.87 6 2 2 3 1 0.85 2 3 1 2 0.82 ℉ 3(110) 1 3 2 0.67 8 2 1 3 0.64 9 3 3 2 1 0.66 K 1.87 2.10 2.02 2.07 K 2.54 2.23 2.27 2.23 K 1.97 2.05 2.0g 2.08 k: 0.623 0.700 0.673 0.690 ka 0.847 0.743 0.757 0.743 k 0.657 0.683 0.697 0.693 极差 0.67 0.18 0.25 0.16 因素主+次 ABC 优方案 A.:B:C:
试验设计与分析 试验结果分析
试验设计与分析 试验结果分析 几点提示： 1)因素的水平顺序尽可能按随机顺序； 2)试验顺序不一定要按正交表确定的先后顺序； 3)空白列的极差同样要进行计算，它对判断交互作用是否 存在及是否漏掉重要因素具有重要的参考作用； 4)实际确定最优方案时，还应区分因素的主次，对于主要 因素，一定要按有利于指标的要求选取最好的水平，而对 于不重要的因素，由于其水平改变对试验结果的影响较小， 测可以根据有利于降低消耗、提高效率等目的来考虑别的 水平。 5)必要时对优选方案进行试验验证； 6)也可以绘出水平一指标趋势图进行直观分析判断
试验设计与分析 试验结果分析 几点提示： 1）因素的水平顺序尽可能按随机顺序； 2）试验顺序不一定要按正交表确定的先后顺序； 3）空白列的极差同样要进行计算，它对判断交互作用是否 存在及是否漏掉重要因素具有重要的参考作用； 4）实际确定最优方案时，还应区分因素的主次，对于主要 因素，一定要按有利于指标的要求选取最好的水平，而对 于不重要的因素，由于其水平改变对试验结果的影响较小， 则可以根据有利于降低消耗、提高效率等目的来考虑别的 水平。 5）必要时对优选方案进行试验验证； 6）也可以绘出水平－指标趋势图进行直观分析判断
