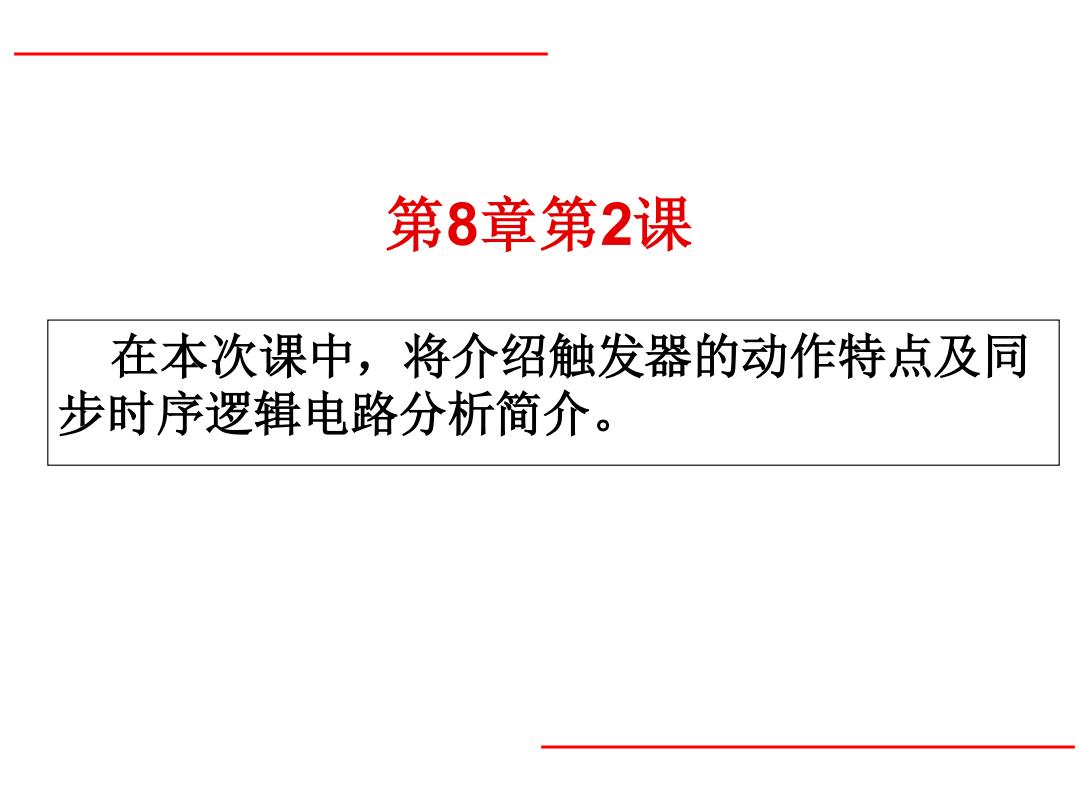

第8章第2课 在本次课中，将介绍触发器的动作特点及同 步时序逻辑电路分析简介
第8章第2课 在本次课中，将介绍触发器的动作特点及同 步时序逻辑电路分析简介
相关知识点与学习目标 本课涉及“触发器的动作特点、同步时序电路的分 析方法”2个知识点，通过本课学习，应懂得触发器 的动作特点与逻辑功能是2个不同的概念，掌握同步触 发、边沿触发等结构触发器的动作特点及同步时序逻 辑电路分析的一般过程与方法
相关知识点与学习目标 本课涉及“触发器的动作特点、同步时序电路的分 析方法” 2个知识点，通过本课学习，应懂得触发器 的动作特点与逻辑功能是2个不同的概念，掌握同步触 发、边沿触发等结构触发器的动作特点及同步时序逻 辑电路分析的一般过程与方法

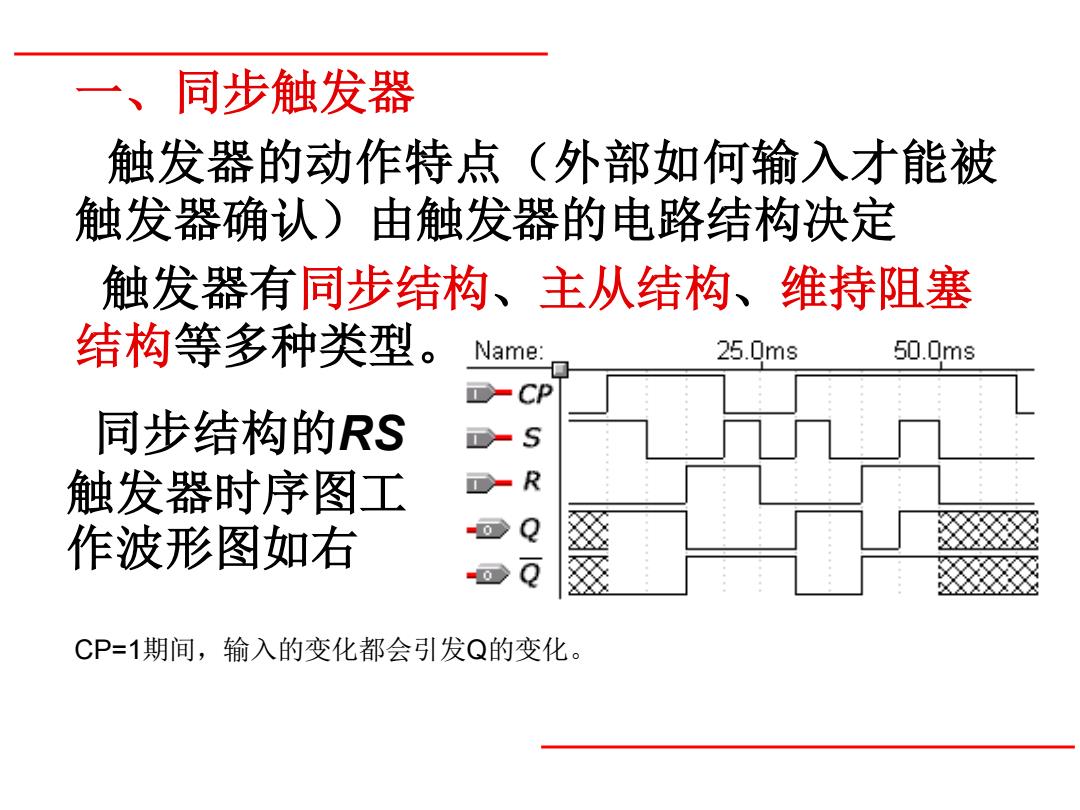

同步触发器 触发器的动作特点（外部如何输入才能被 触发器确认)由触发器的电路结构决定 触发器有同步结构、主从结构、维持阻塞 结构等多种类型。 Name: 25.0ms 50.0ms CP 同步结构的RS 触发器时序图工 R 作波形图如右 0 CP=1期间，输入的变化都会引发Q的变化
一、同步触发器 触发器的动作特点（外部如何输入才能被 触发器确认）由触发器的电路结构决定 触发器有同步结构、主从结构、维持阻塞 结构等多种类型。 同步结构的RS 触发器时序图工 作波形图如右 CP=1期间，输入的变化都会引发Q的变化

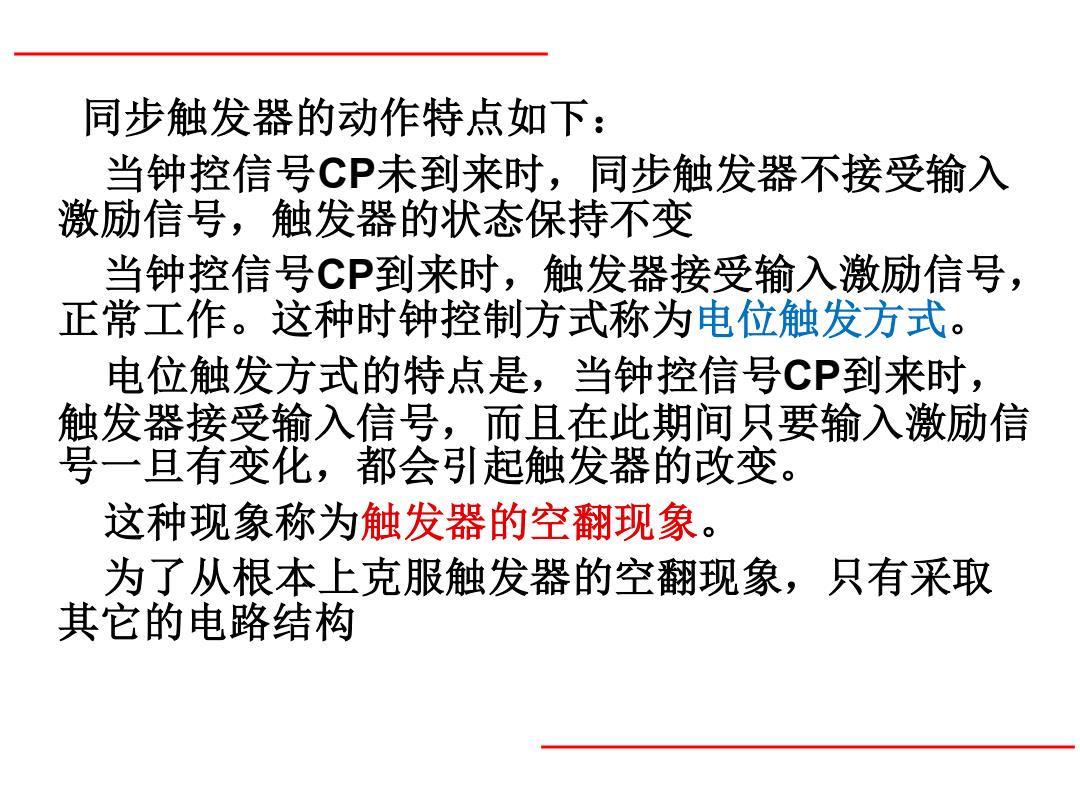

同步触发器的动作特点如下： 当钟控信号CP未到来时，同步触发器不接受输入 激励信号，触发器的状态保持不变 当钟控信号CP到来时，触发器接受输入激励信号， 正常工作。这种时钟控制方式称为电位触发方式。 电位触发方式的特点是，当钟控信号CP到来时， 触发器接受输入信号，而且在此期间只要输入激励信 号一旦有变化，都会引起触发器的改变。 这种现象称为触发器的空翻现象。 为了从根本上克服触发器的空翻现象，只有采取 其它的电路结构
同步触发器的动作特点如下： 当钟控信号CP未到来时，同步触发器不接受输入 激励信号，触发器的状态保持不变 当钟控信号CP到来时，触发器接受输入激励信号， 正常工作。这种时钟控制方式称为电位触发方式。 电位触发方式的特点是，当钟控信号CP到来时， 触发器接受输入信号，而且在此期间只要输入激励信 号一旦有变化，都会引起触发器的改变。 这种现象称为触发器的空翻现象。 为了从根本上克服触发器的空翻现象，只有采取 其它的电路结构

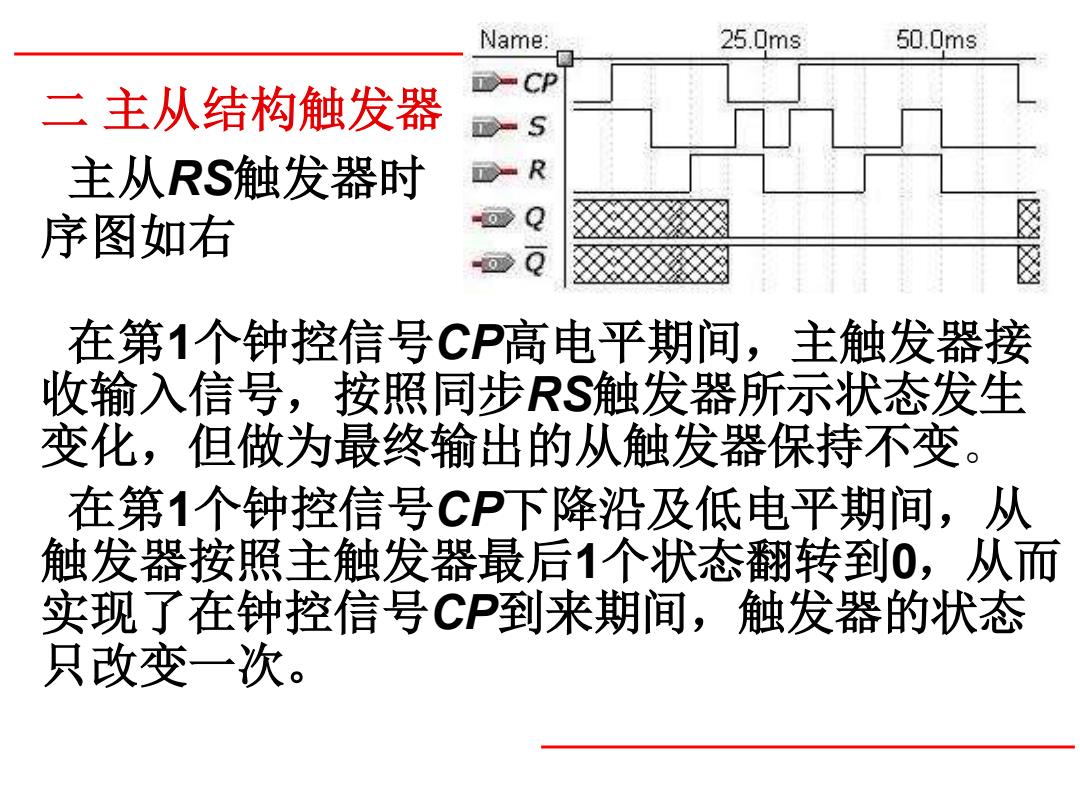

Name: 25.0ms 50.0ms CP 二主从结构触发器 主从RS触发器时 R 序图如右 Q 在第1个钟控信号CP高电平期间，主触发器接 收输入信号，按照同步RS触发器所示状态发生 变化，但做为最终输出的从触发器保持不变。 在第1个钟控信号CP下降沿及低电平期间，从 触发器按照主触发器最后1个状态翻转到0，从而 实现了在钟控信号CP到来期间，触发器的状态 只改变一次
二 主从结构触发器 主从RS触发器时 序图如右 在第1个钟控信号CP高电平期间，主触发器接 收输入信号，按照同步RS触发器所示状态发生 变化，但做为最终输出的从触发器保持不变。 在第1个钟控信号CP下降沿及低电平期间，从 触发器按照主触发器最后1个状态翻转到0，从而 实现了在钟控信号CP到来期间，触发器的状态 只改变一次
