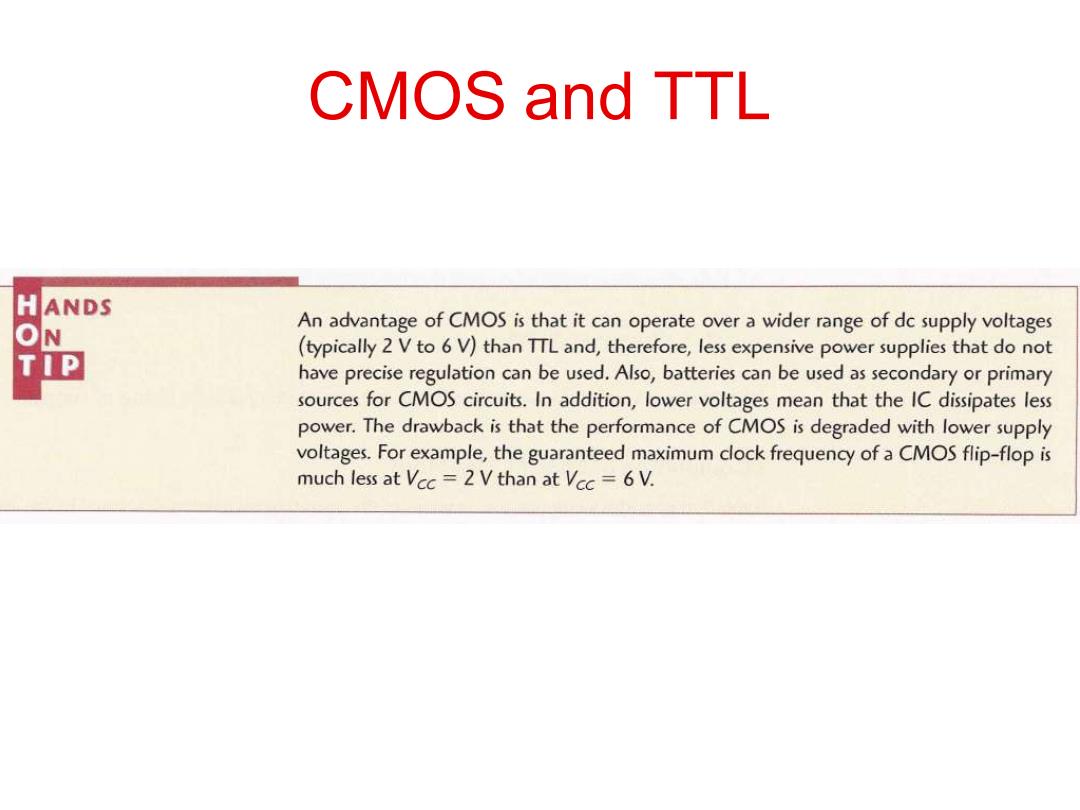

CMOS and TTL HANDS O An advantage of CMOS is that it can operate over a wider range of dc supply voltages TIP (typically 2 Vto 6V)than TTL and,therefore,less expensive power supplies that do not have precise regulation can be used.Also,batteries can be used as secondary or primary sources for CMOS circuits.In addition,lower voltages mean that the IC dissipates less power.The drawback is that the performance of CMOS is degraded with lower supply voltages.For example,the guaranteed maximum clock frequency of a CMOS flip-flop is much less at Vcc=2 Vthan at Vcc=6V
CMOS and TTL

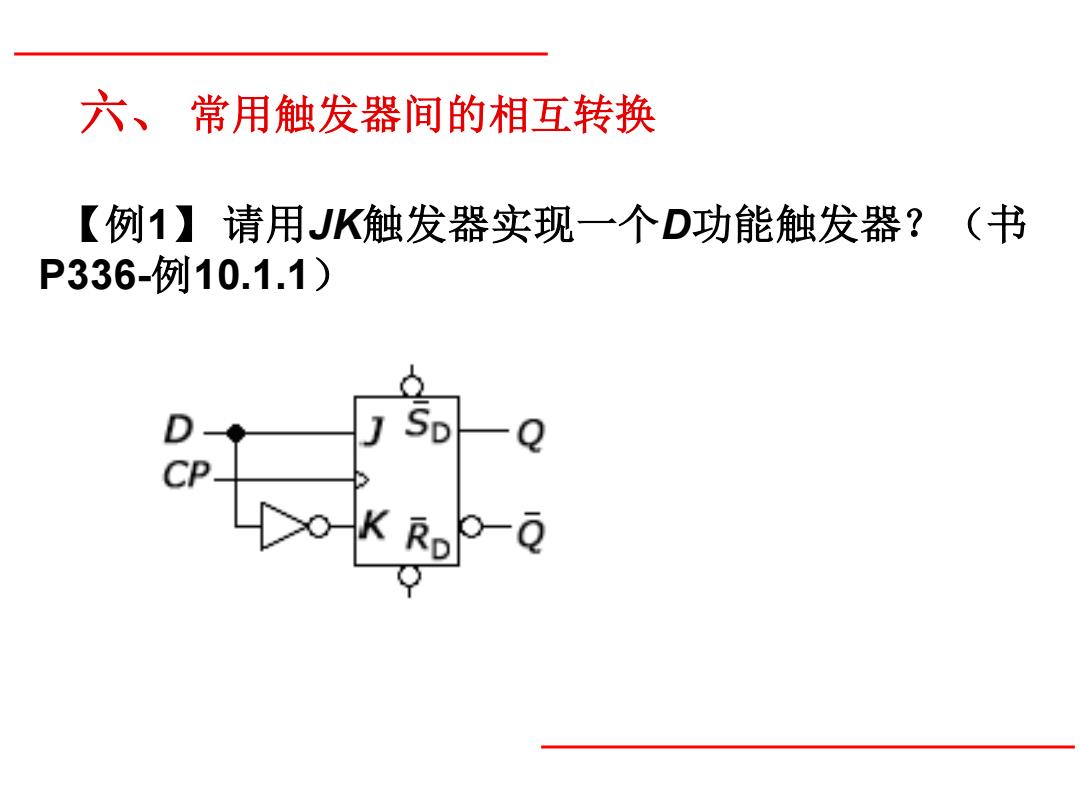

六、常用触发器间的相互转换 【例1】请用JK触发器实现一个D功能触发器？（书 P336-例10.1.1) 0-Q
六、 常用触发器间的相互转换 【例1】 请用JK触发器实现一个D功能触发器？（书 P336-例10.1.1）

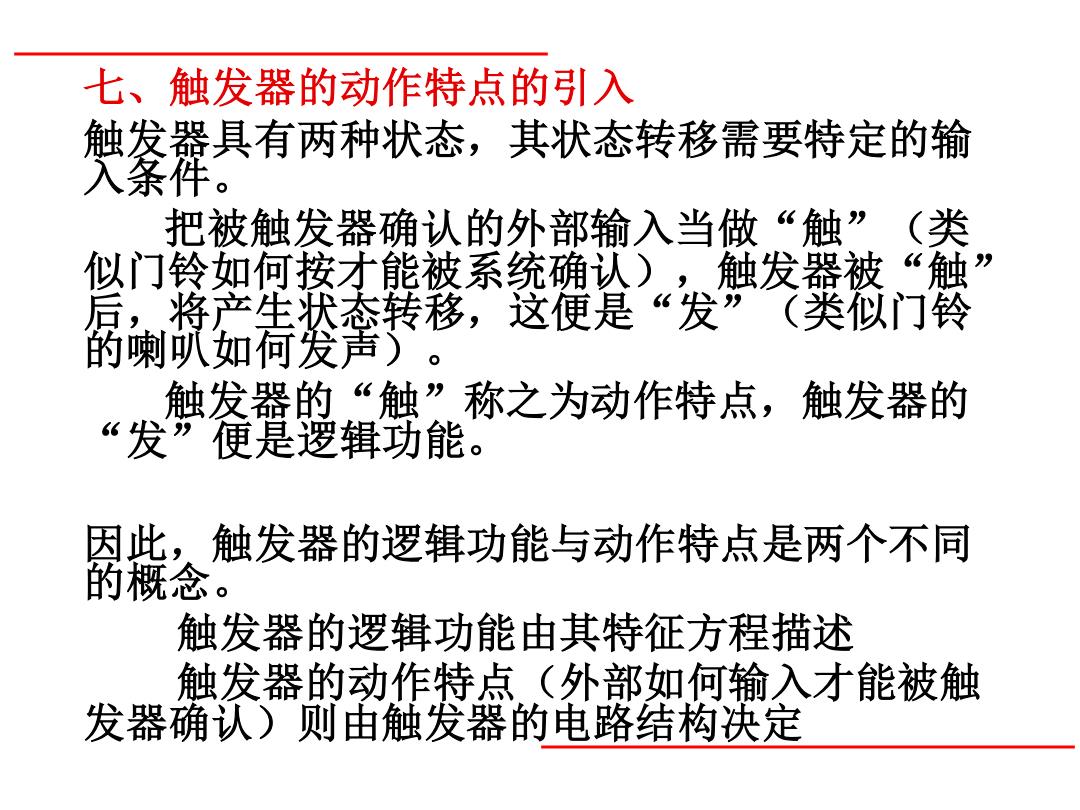

七、触发器的动作特点的引入 触发羅具有两种状态，其状态转移需要特定的输 入条件 把被触发器确认的外部输入当做“触”（类 似门铃如何按才能被系统确认)，触发器被“触 后，，将产生状态转移，这便是“发””（类似门铃 的喇叭如何发声)。 触发器的“触”称之为动作特点，触发器的 发”便是逻辑功能。 66 因此，触发器的逻辑功能与动作特点是两个不同 的概念。 触发器的逻辑功能由其特征方程描述 触发器的动作特点（外部如何输入才能被触 发器确认)则由触发器的电路结构决定
七、触发器的动作特点的引入 触发器具有两种状态，其状态转移需要特定的输 入条件。 把被触发器确认的外部输入当做“触”（类 似门铃如何按才能被系统确认），触发器被“触” 后，将产生状态转移，这便是“发”（类似门铃 的喇叭如何发声）。 触发器的“触”称之为动作特点，触发器的 “发”便是逻辑功能。 因此，触发器的逻辑功能与动作特点是两个不同 的概念。 触发器的逻辑功能由其特征方程描述 触发器的动作特点（外部如何输入才能被触 发器确认）则由触发器的电路结构决定

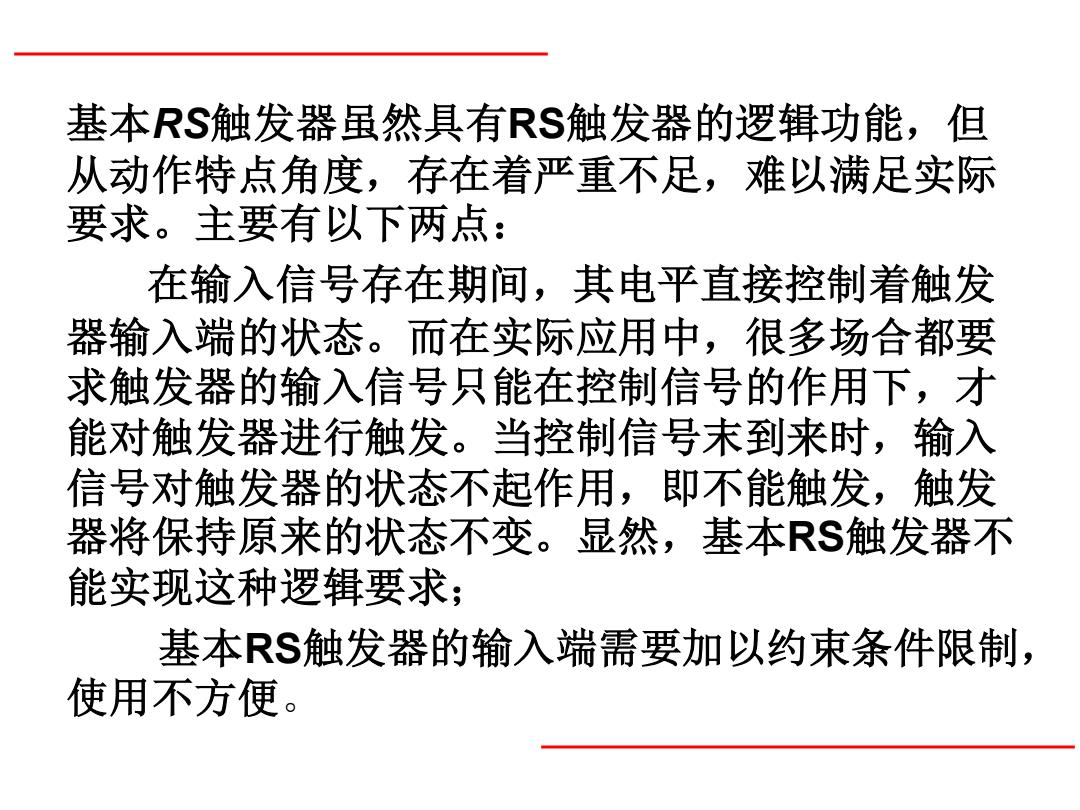

基本RS触发器虽然具有RS触发器的逻辑功能，但 从动作特点角度，存在着严重不足，难以满足实际 要求。主要有以下两点： 在输入信号存在期间，其电平直接控制着触发 器输入端的状态。而在实际应用中，很多场合都要 求触发器的输入信号只能在控制信号的作用下，才 能对触发器进行触发。当控制信号末到来时，输入 信号对触发器的状态不起作用，即不能触发，触发 器将保持原来的状态不变。显然，基本RS触发器不 能实现这种逻辑要求； 基本RS触发器的输入端需要加以约束条件限制， 使用不方便
基本RS触发器虽然具有RS触发器的逻辑功能，但 从动作特点角度，存在着严重不足，难以满足实际 要求。主要有以下两点： 在输入信号存在期间，其电平直接控制着触发 器输入端的状态。而在实际应用中，很多场合都要 求触发器的输入信号只能在控制信号的作用下，才 能对触发器进行触发。当控制信号末到来时，输入 信号对触发器的状态不起作用，即不能触发，触发 器将保持原来的状态不变。显然，基本RS触发器不 能实现这种逻辑要求； 基本RS触发器的输入端需要加以约束条件限制， 使用不方便

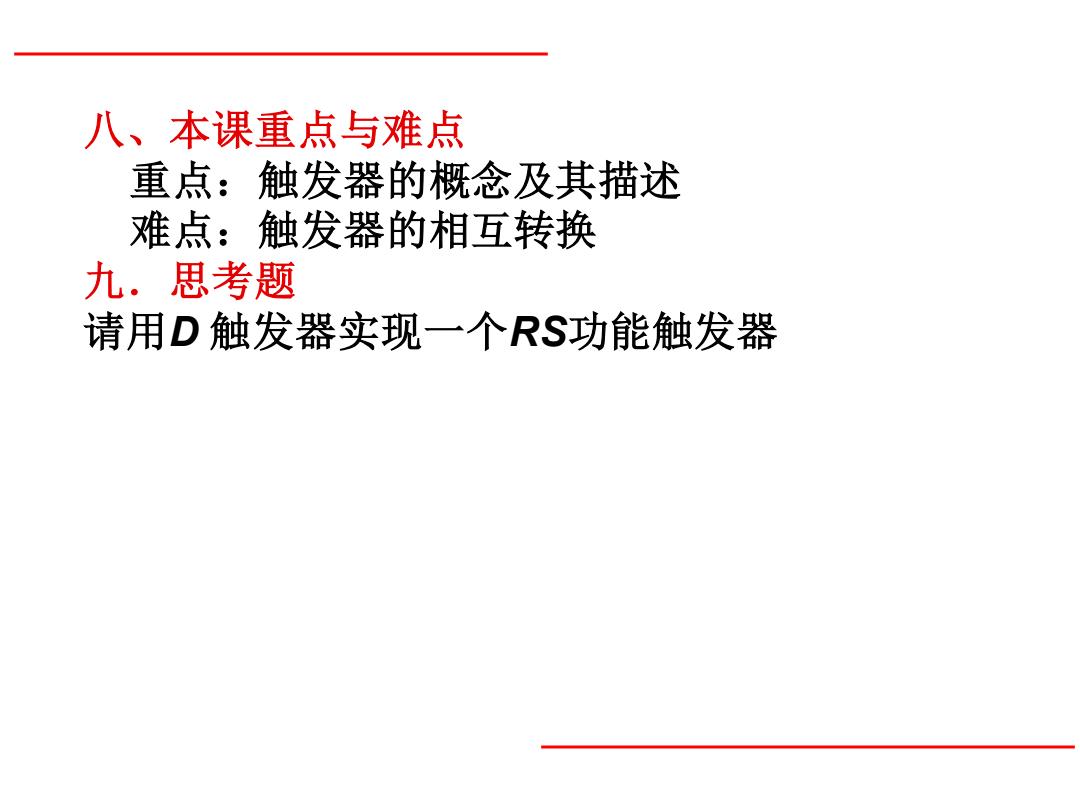

八、本课重点与难点 重点：触发器的概念及其描述 难点：触发器的相互转换 九.思考题 请用D触发器实现一个RS功能触发器
八、本课重点与难点 重点：触发器的概念及其描述 难点：触发器的相互转换 九．思考题 请用D 触发器实现一个RS功能触发器
