必须指出的是， 器本身是一个同步 此外，主从JK触发 发题次 变化现象 如上图所示为主从JK触发器时序图，在第4 个钟控信号CP高电平期间，JK触发器输入设 置为状态翻转（J=K=1),主触发器由1翻转 到0。 由于主从JK触发器的主触发器只能一次变 化，尽管主触发器由1翻转到0后钟控信号CP 依然处于高电平，输入设置依旧为状态翻转， 但主触发器不再由0翻转到1，这便是主从JK 触发器的一次变化现象
必须指出的是，主从结构触发器的主触发 器本身是一个同步触发器，存在着空翻问题。 此外，主从JK触发器的主触发器还具有一次 变化现象 如上图所示为主从JK触发器时序图，在第4 个钟控信号CP高电平期间，JK触发器输入设 置为状态翻转（J=K=1），主触发器由1翻转 到0。 由于主从JK触发器的主触发器只能一次变 化，尽管主触发器由1翻转到0后钟控信号CP 依然处于高电平，输入设置依旧为状态翻转， 但主触发器不再由0翻转到1，这便是主从JK 触发器的一次变化现象
三、边沿触发器 为 Name: 25.0ms 50.0ms 的一次变 -CP 化问 便出现了 边沿 R 边 Q 边沿触发 控制 如上图所示为上升沿触发的RS触发器。由 于触发器只在CP信号上升沿到来时接收输入 信号，因此，触发器状态为1
为了克服主从JK触发器主触发器的一次变 化问题，增强电路工作的可靠性，便出现了 边沿触发器。 边沿触发器的电路形式较多，但边沿触发 控制的特点却是相同的。 如上图所示为上升沿触发的RS触发器。由 于触发器只在CP信号上升沿到来时接收输入 信号，因此，触发器状态为1。 三、边沿触发器

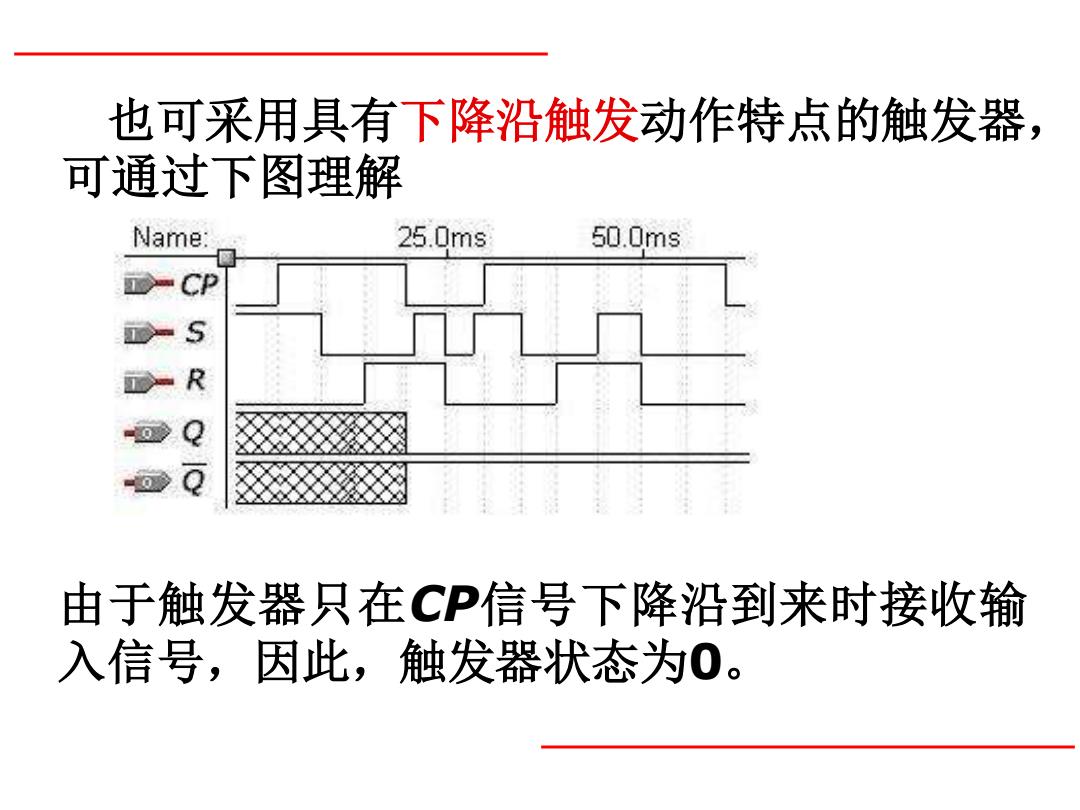

也可采用具有下降沿触发动作特点的触发器， 可通过下图理解 Name: 25.0ms 50.0ms CP R 由于触发器只在CP信号下降沿到来时接收输 入信号，因此，触发器状态为0
也可采用具有下降沿触发动作特点的触发器， 可通过下图理解 由于触发器只在CP信号下降沿到来时接收输 入信号，因此，触发器状态为0
Name: 25.0ms 50.0ms Name: 25.0ms 50.0ms -CP CP - S R R Q 可少爪及时小如上图（存在空翻现象) Name 25.0ms 50.0ms CP DS R
4、触发器动作特点小结 同步触发器 同步RS触发器时序如上图（存在空翻现象） 主从RS触发器 主从JK触发器动作图（存在一次变化现象） 上升沿触发的RS触发器

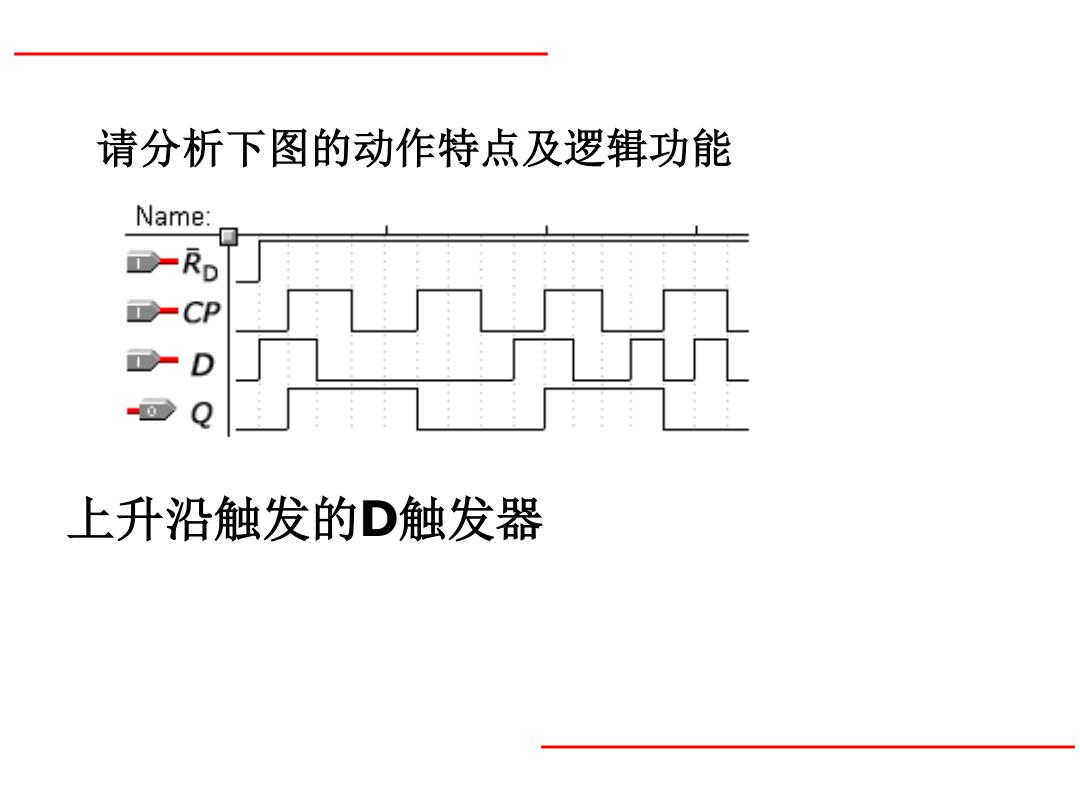

请分析下图的动作特点及逻辑功能 Name: 一Rp D-CP D 上升沿触发的D触发器
请分析下图的动作特点及逻辑功能 上升沿触发的D触发器
