JK触发器 凡在时钟信号作用下逻辑功能符合表13.1.4所规 定的逻辑功能者，叫做K触发器 特征方程、状态图；真值表、激励表。 Q” K On+1 0 0 0 2n+1=]Q+玉Qn 0 0 1 0 0 1 0 1 0 1 1 1 0 0 1 1 0 0 J=1K=× 1 1 0 1 1 1 1 0 J=0 K=0 Q On+1 K K=X 】=X 0 0 0 0 1 1 J=×K=1 1 0 × 1 1 1 X 0
JK触发器 ▪ 凡在时钟信号作用下逻辑功能符合表13.1.4所规 定的逻辑功能者，叫做JK触发器 ▪ 特征方程、状态图；真值表、激励表
JK触发器，继续 Qn+1-JQ+EQ” 当J=0,K=0时，2+1=0厄+02=Q,具有保持功能； 当]=0，K=1时，QH=0晅”+0”=0，具有置0功能； 当]=1，K=0时，2H=1项"+00”=1，具有置1功能； 当]=1，K=1时，2H=1项"+0”=夏"，具有翻转功能。 我们把这种具有保持功能、置0功能、置1功能、翻转功能的触发器称为JK功能触发器。 由于JK功能触发器的逻辑功能比较齐全，所以J触发器称为全功能触发器，其状态图如
JK触发器，继续

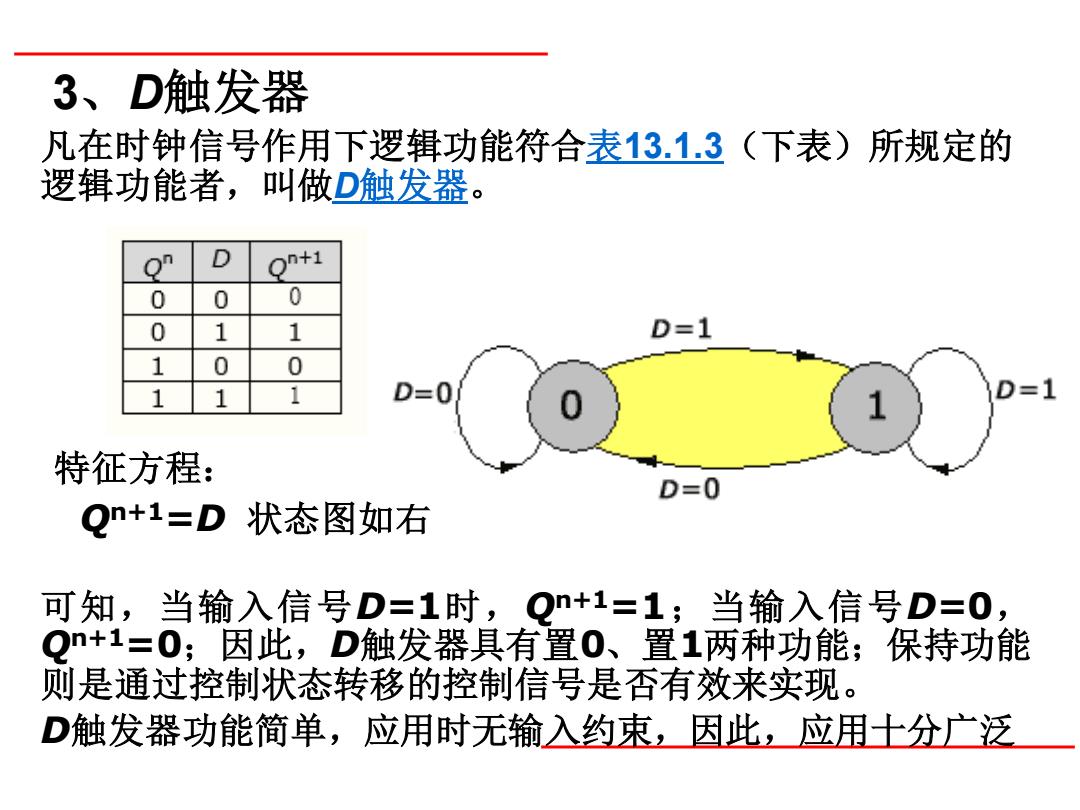

3、D触发器 凡在时钟信号作用下逻辑功能符合表13.1.3（下表）所规定的 逻辑功能者，叫做D触发器。 On+1 0 0 0 0 1 1 D=1 1 0 0 1 1 1 D=0 D=1 特征方程： D=0 Qn+1=D状态图如右 可知，当输入信号D=1时，Qn+1=1;当输入信号D=0, Qn+1=0;因此，D触发器具有置0、置1两种功能；保持功能 则是通过控制状态转移的控制信号是否有效来实现。 D触发器功能简单，应用时无输入约束，因此，应用土分广泛
3、D触发器 凡在时钟信号作用下逻辑功能符合表13.1.3（下表）所规定的 逻辑功能者，叫做D触发器。 特征方程： Qn+1=D 状态图如右 可知，当输入信号D=1时，Qn+1=1；当输入信号D=0， Qn+1=0；因此，D触发器具有置0、置1两种功能；保持功能 则是通过控制状态转移的控制信号是否有效来实现。 D触发器功能简单，应用时无输入约束，因此，应用十分广泛
4、T触发器 凡在时钟信号作用下逻辑功能符合下表所规定 的逻辑功能者，叫做T触发器。 特征方程： T n+1 Qn+1=TQ”+下Qn 0 0 1 0 1 0 1 1 1 1 0
4、T触发器 凡在时钟信号作用下逻辑功能符合下表所规定 的逻辑功能者，叫做T触发器。 特征方程：

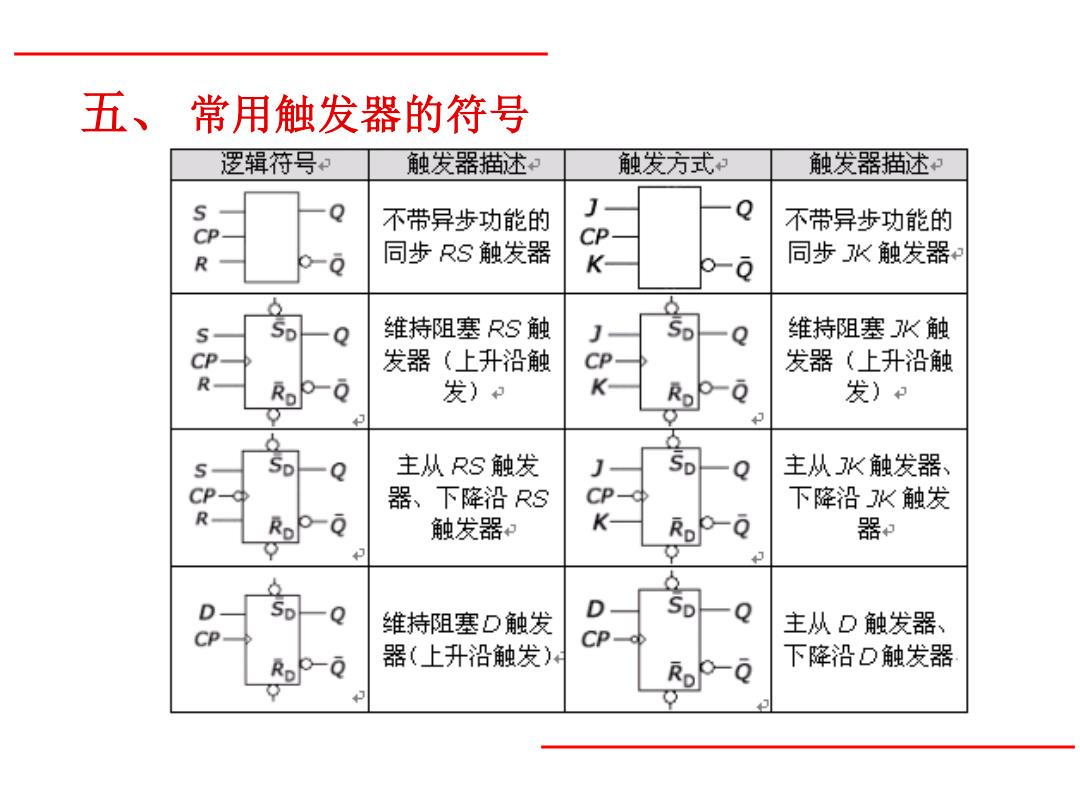

五、常用触发器的符号 逻辑符号和 触发器描述 触发方式 触发器描述和 不带异步功能的 不带异步功能的 R 同步RS触发器 CP K o-Q 同步水触发器 50 Q 维持阻塞RS触 Q 维持阻塞水触 CP 发器（上升沿触 发器（上升沿触 R Ro-Q 发) K Ro-Q 发) Sp 主从RS触发 主从收触发器、 器、下降沿RS CP 下降沿收触发 R Rp-Q 触发器和 K 器 Sp 维持阻塞D触发 50 主从D触发器、 CP CP -o 器（上升沿触发） Ro-Q 下降沿D触发器
五、 常用触发器的符号
