异步电机的功率关系 上东程子大军 口忽略机械损耗和杂散损耗时，异步电机在任何工况下的功率关系都可 写作： P =sP+(1-s)Pm (8-4a) 式中：Pm一从电机定子传入转子（或由转子传出给定子）的电磁功率， sPm一输入或输出转子电路的功率，即转差功率， (1-S)Pm一电机轴上输出或输入的功率。 口当转子变频器传输功率的方向不同时，。和Pm可正可负，因而使绕线 转子异步电机转子变频控制系统产生电动与发电、次同步与超同步排 列组合的四种基本工作状况。 电气与电子工程学院自动化系

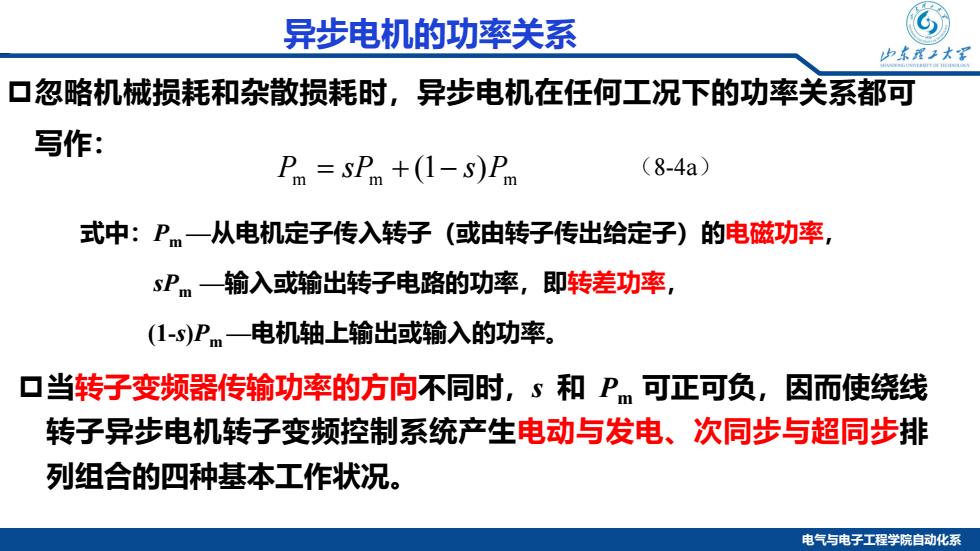

电气与电子工程学院自动化系 异步电机的功率关系 忽略机械损耗和杂散损耗时，异步电机在任何工况下的功率关系都可 写作： m m m P = sP + (1− s)P （8-4a） 式中：Pm—从电机定子传入转子（或由转子传出给定子）的电磁功率， sPm —输入或输出转子电路的功率，即转差功率， (1-s)Pm —电机轴上输出或输入的功率。 当转子变频器传输功率的方向不同时，s 和 Pm 可正可负，因而使绕线 转子异步电机转子变频控制系统产生电动与发电、次同步与超同步排 列组合的四种基本工作状况
异步电机的四种工况 中东理子大 P (1-s)P sp (1-s)P a (c) 0 (b) P (1-s)P 0-P P (a) U (d) 图8-4绕线型异步电动机在转子附加电动势时的工况及其功率流程 )次同步速电动状态c)超同步速发电状态b)超同步速电动状态d)次同步速发电状态 CU一功率变换单元 电气与电子工程学院自动化系

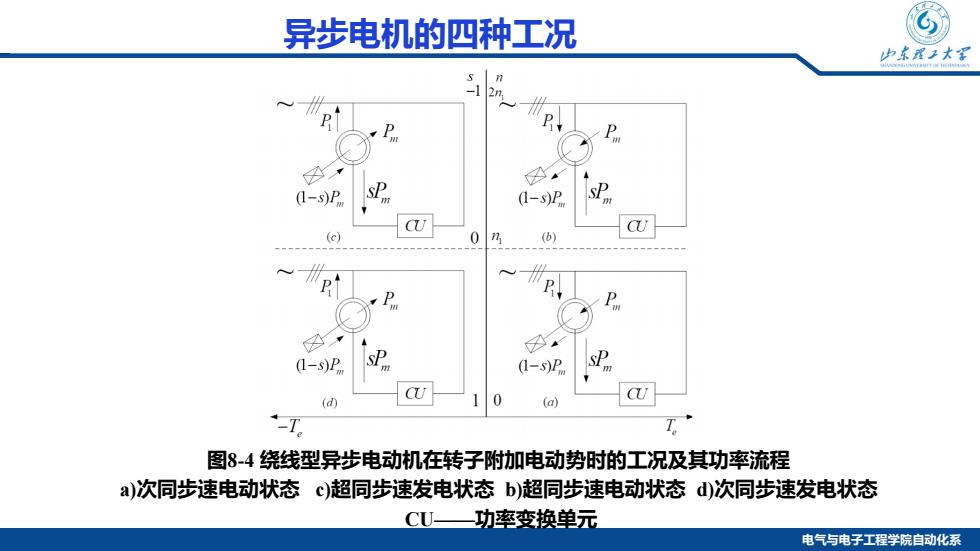

电气与电子工程学院自动化系 图8-4 绕线型异步电动机在转子附加电动势时的工况及其功率流程 a)次同步速电动状态 c)超同步速发电状态 b)超同步速电动状态 d)次同步速发电状态 CU——功率变换单元 异步电机的四种工况
1.次同步转速电动状态 少东理2大留 口工作条件：转子侧每相加上与E,反相的附加电动势+Ead （Eadd< E)，并把转子三相回路连通。 0 n 口运行工况：电机作电动运行，转 sPm 差率为0<s<1,从定子侧输入 P 功率，轴上输出机械功率。 (1-s)Pm CU sPm→ 10 】次同步速电动状态 电气与电子工程学院自动化系
电气与电子工程学院自动化系 1. 次同步转速电动状态 工作条件：转子侧每相加上与 Er0 反相的附加电动势+Eadd（Eadd < Er0），并把转子三相回路连通。 s n Te sPm sPm P1 Pm (1-s)Pm CU 0 0 1 n1 a） 次同步速电动状态 ~ 运行工况：电机作电动运行，转 差率为 0 < s < 1，从定子侧输入 功率，轴上输出机械功率
1.次同步转速电动状态 中东理子大军 运行分析 口当电动机已在0<S<1的情况下作电动运行，轴上拖动恒转矩的额 定负载，若转子侧串入了与sE,同相的附加电动势Ea,则式(8-3) 变为： sEro+Eadd VR2+(sX0)2 口从前面讨论可知，只要不断加大附加电动势的幅值Ea, 就可提高 电动机的转速。 电气与电子工程学院自动化系

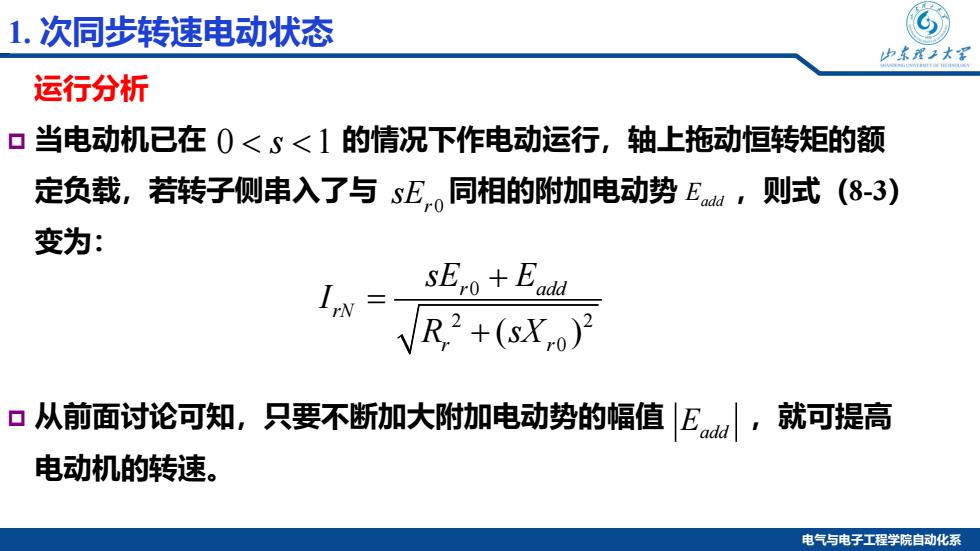

电气与电子工程学院自动化系 当电动机已在 的情况下作电动运行，轴上拖动恒转矩的额 定负载，若转子侧串入了与 同相的附加电动势 ，则式（8-3） 变为： 从前面讨论可知，只要不断加大附加电动势的幅值 ，就可提高 电动机的转速。 Eadd Eadd 0 1 < <s r0 sE 0 2 2 0 ( ) r add rN r r sE E I R sX + = + 1. 次同步转速电动状态 运行分析

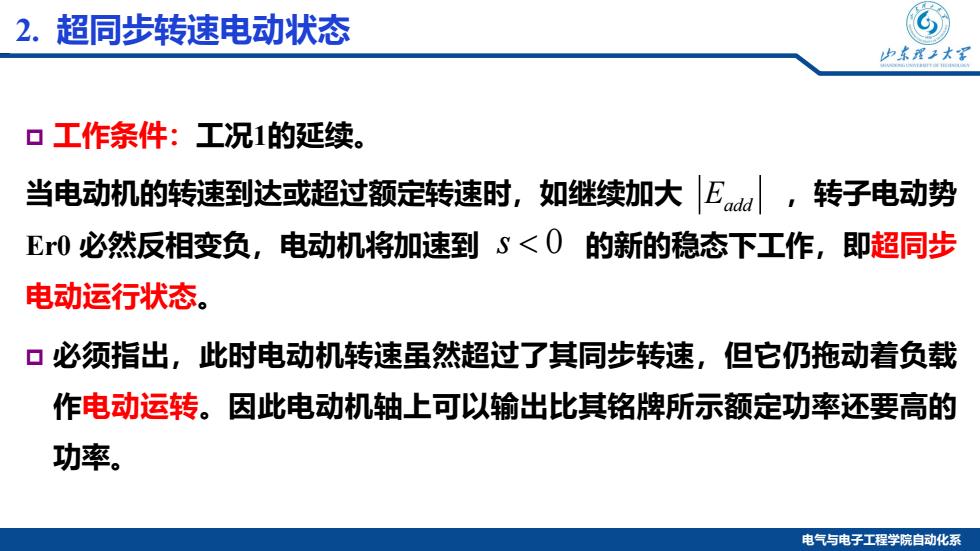

2.超同步转速电动状态 少求理子大军 口工作条件：工况1的延续。 当电动机的转速到达或超过额定转速时，如继续加大Ed，转子电动势 E0必然反相变负，电动机将加速到S<0的新的稳态下工作，即超同步 电动运行状态。 口必须指出，此时电动机转速虽然超过了其同步转速，但它仍拖动着负载 作电动运转。因此电动机轴上可以输出比其铭牌所示额定功率还要高的 功率。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 工作条件：工况1的延续。 当电动机的转速到达或超过额定转速时，如继续加大 ，转子电动势 Er0 必然反相变负，电动机将加速到 的新的稳态下工作，即超同步 电动运行状态。 必须指出，此时电动机转速虽然超过了其同步转速，但它仍拖动着负载 作电动运转。因此电动机轴上可以输出比其铭牌所示额定功率还要高的 功率。 Eadd s < 0 2. 超同步转速电动状态
