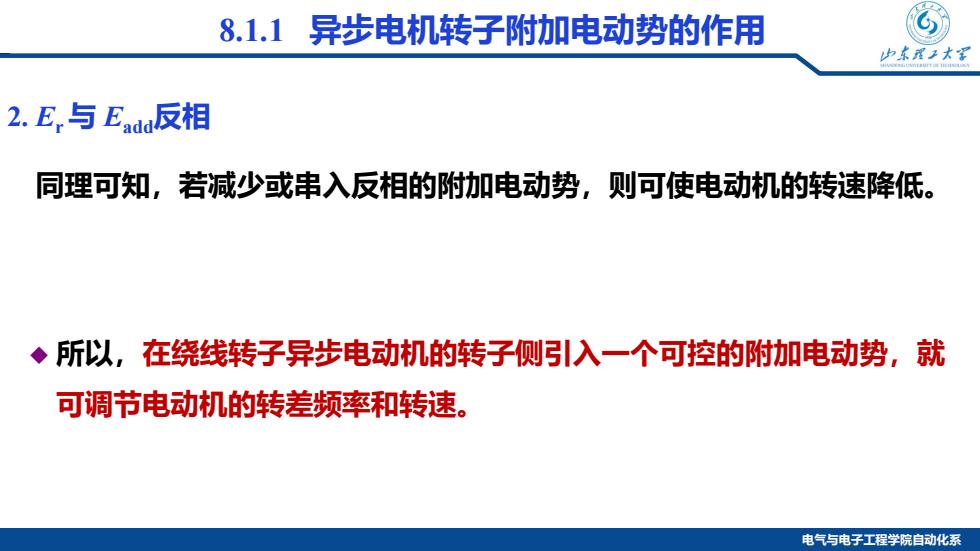

8.1.1异步电机转子附加电动势的作用 中东程子大军 2.E,与Eada反相 同理可知，若减少或串入反相的附加电动势，则可使电动机的转速降低。 ◆所以，在绕线转子异步电动机的转子侧引入一个可控的附加电动势，就 可调节电动机的转差频率和转速。 电气与电子工程学院自动化系
电气与电子工程学院自动化系 2. Er与 Eadd反相 同理可知，若减少或串入反相的附加电动势，则可使电动机的转速降低。 8.1.1 异步电机转子附加电动势的作用 所以，在绕线转子异步电动机的转子侧引入一个可控的附加电动势，就 可调节电动机的转差频率和转速

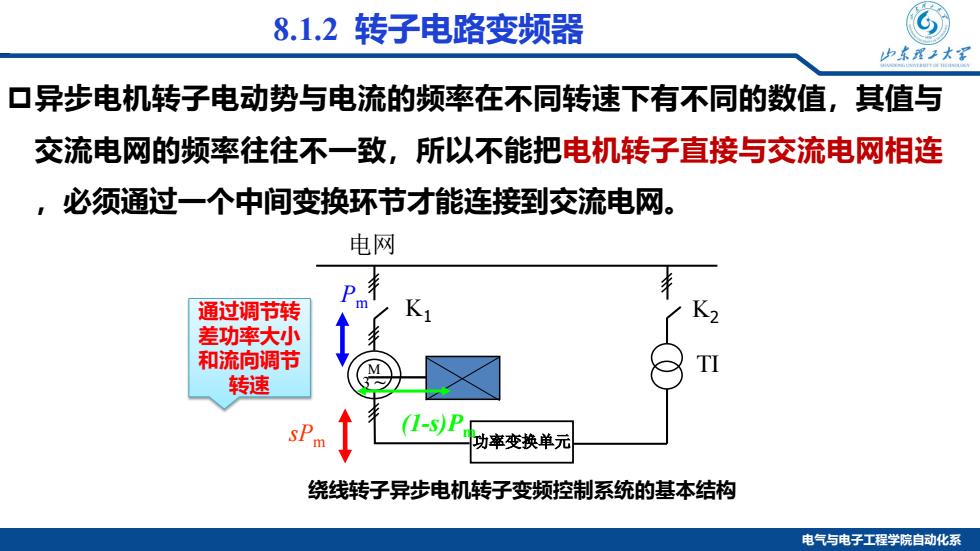

8.1.2转子电路变频器 上东程工大军 口异步电机转子电动势与电流的频率在不同转速下有不同的数值，其值与 交流电网的频率往往不一致，所以不能把电机转子直接与交流电网相连 ,必须通过一个中间变换环节才能连接到交流电网。 电网 通过调节转 差功率大小 和流向调节 转速 1-s)P 功率变换单元 绕线转子异步电机转子变频控制系统的基本结构 电气与电子工程学院自动化系
电气与电子工程学院自动化系 8.1.2 转子电路变频器 异步电机转子电动势与电流的频率在不同转速下有不同的数值，其值与 交流电网的频率往往不一致，所以不能把电机转子直接与交流电网相连 ，必须通过一个中间变换环节才能连接到交流电网。 绕线转子异步电机转子变频控制系统的基本结构 功率变换单元 电网 K1 M 3 ~ K2 TI 通过调节转 Pm 差功率大小 和流向调节 转速 sPm (1-s)Pm

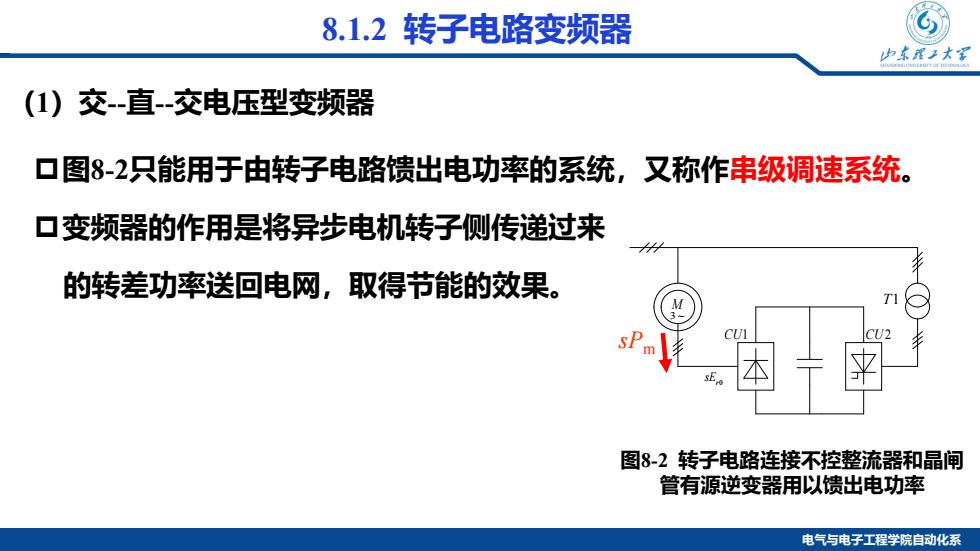

8.1.2转子电路变频器 山东星工大军 (1)交直交电压型变频器 口图8-2只能用于由转子电路馈出电功率的系统，又称作串级调速系统。 ▣变频器的作用是将异步电机转子侧传递过来 的转差功率送回电网，取得节能的效果。 sPm】 图8-2转子电路连接不控整流器和晶闸 管有源逆变器用以馈出电功率 电气与电子工程学院自动化系
电气与电子工程学院自动化系 （1）交-直-交电压型变频器 图8-2 转子电路连接不控整流器和晶闸 管有源逆变器用以馈出电功率 r0 sE CU1 CU 2 M T1 3 ~ sPm 8.1.2 转子电路变频器 图8-2只能用于由转子电路馈出电功率的系统，又称作串级调速系统。 变频器的作用是将异步电机转子侧传递过来 的转差功率送回电网，取得节能的效果

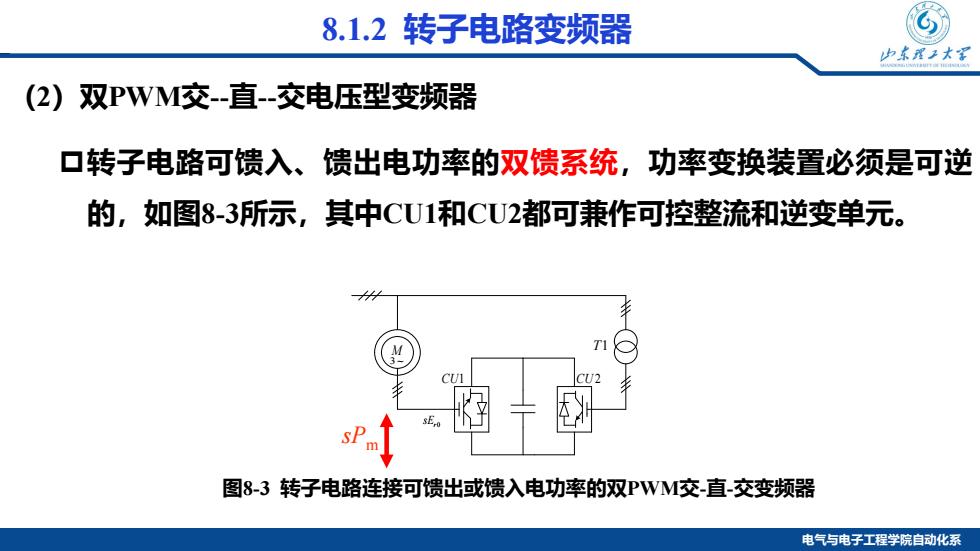

8.1.2转子电路变频器 山求程子大军 (2)双PWM交-直-交电压型变频器 口转子电路可馈入、馈出电功率的双馈系统，功率变换装置必须是可逆 的，如图8-3所示，其中CU1和CU2都可兼作可控整流和逆变单元。 图8-3转子电路连接可馈出或馈入电功率的双PWM交-直交变频器 电气与电子工程学院自动化系
电气与电子工程学院自动化系 转子电路可馈入、馈出电功率的双馈系统，功率变换装置必须是可逆 的，如图8-3所示，其中CU1和CU2都可兼作可控整流和逆变单元。 r0 sE CU1 CU 2 M T1 3 ~ 图8-3 转子电路连接可馈出或馈入电功率的双PWM交-直-交变频器 sPm 8.1.2 转子电路变频器 （2）双PWM交-直-交电压型变频器

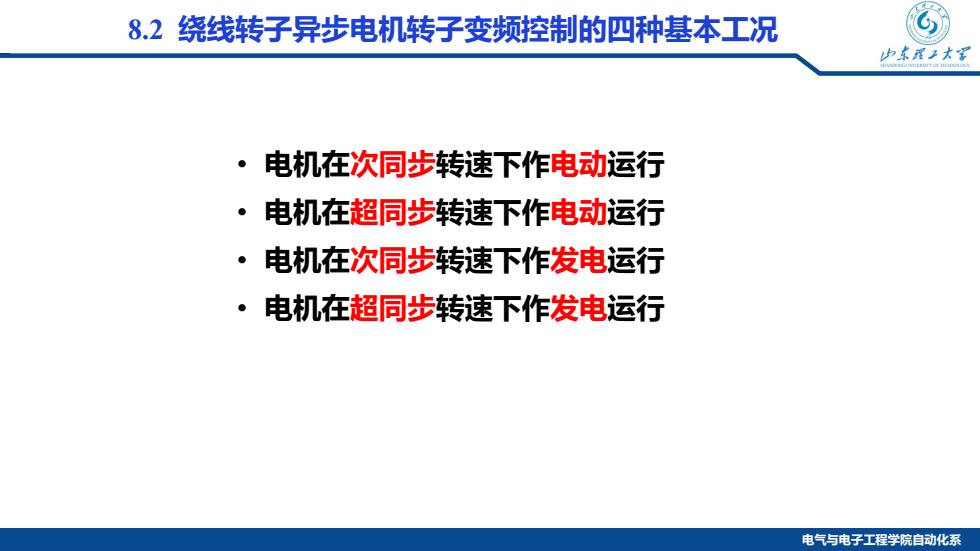

8.2绕线转子异步电机转子变频控制的四种基本工况 中东理子大军 ·电机在次同步转速下作电动运行 ·电机在超同步转速下作电动运行 ·电机在次同步转速下作发电运行 ·电机在超同步转速下作发电运行 电气与电子工程学院自动化系
电气与电子工程学院自动化系 8.2 绕线转子异步电机转子变频控制的四种基本工况 • 电机在次同步转速下作电动运行 • 电机在超同步转速下作电动运行 • 电机在次同步转速下作发电运行 • 电机在超同步转速下作发电运行
