核心重难探究 知识点一三视图的概念与特征 【例1】标有长度的一个三棱柱如图所示，小明画出了它的 三视图，你认为他画得正确吗？若不正确，请指出他的错误之处 5 6 7 主视图 左视图 正面 7 俯视图
核心重难探究 知识点一 三视图的概念与特征 【例1】标有长度的一个三棱柱如图所示,小明画出了它的 三视图,你认为他画得正确吗?若不正确,请指出他的错误之处

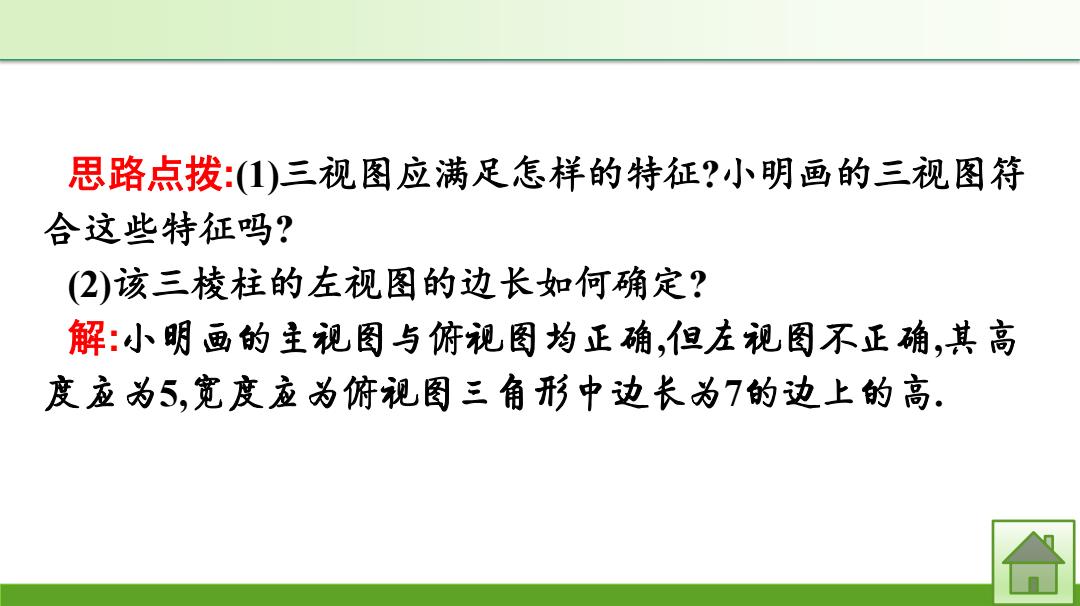

思路点拨：)三视图应满足怎样的特征？小明画的三视图符 合这些特征吗？ (2)该三棱柱的左视图的边长如何确定？ 解：小明画的主视图与俯视图均正确，但左视图不正确，其高 度应为5，宽度应为俯视图三角形中边长为7的边上的高
思路点拨:(1)三视图应满足怎样的特征?小明画的三视图符 合这些特征吗? (2)该三棱柱的左视图的边长如何确定? 解:小明画的主视图与俯视图均正确,但左视图不正确,其高 度应为5,宽度应为俯视图三角形中边长为7的边上的高
