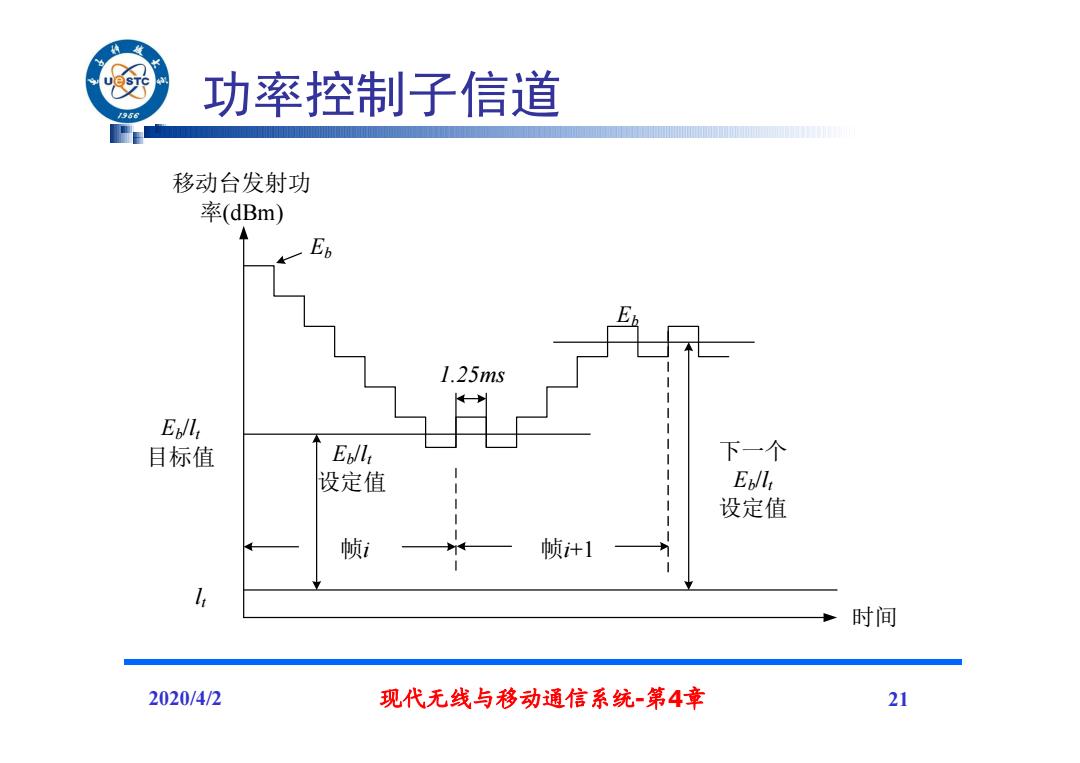

功率控制子信道 /966 移动台发射功 率(dBm) Eb 1.25ms Er/l 目标值 Ebll 下一个 设定值 Ebll 设定值 帧i 帧计1 时间 2020/4/2 现代无线与移动通信系统-第4章 21
2020/4/2 现代无线与移动通信系统-第4章 21 功率控制子信道 Eb 移动台发射功 率(dBm) Eb/lt 目标值 Eb/lt 设定值 lt 帧i 下一个 Eb/lt 设定值 Eb 帧i+1 时间 1.25ms

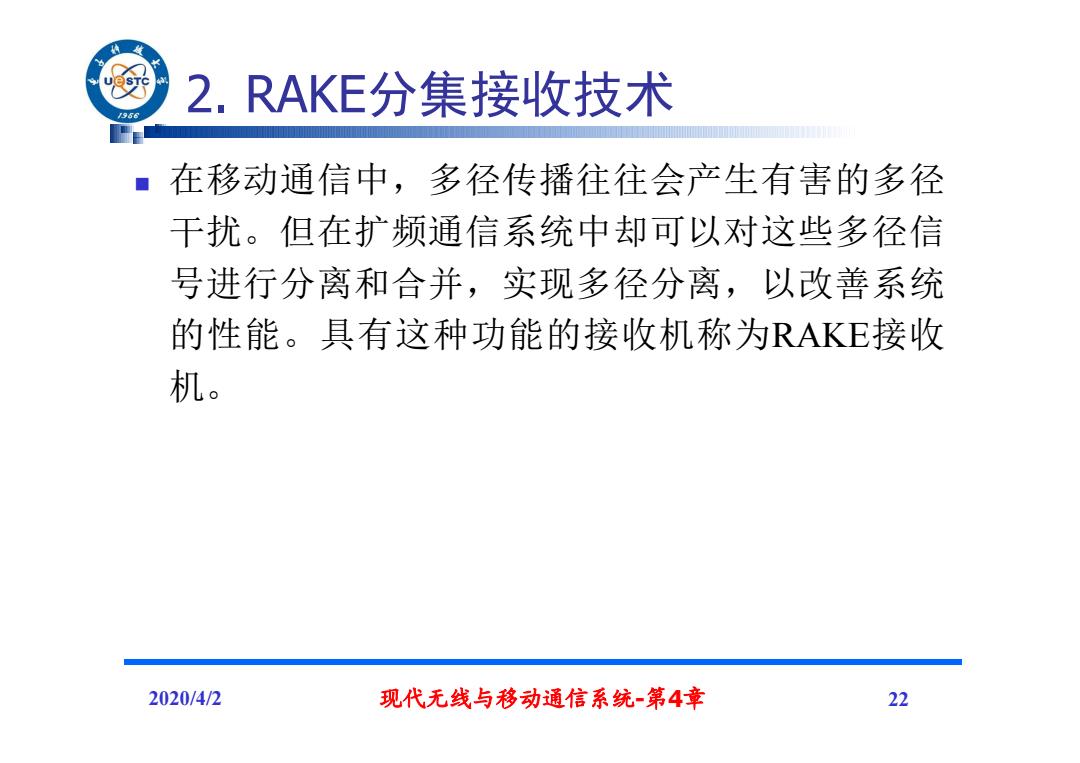

2.RAKE分集接收技术 /96 在移动通信中，多径传播往往会产生有害的多径 干扰。但在扩频通信系统中却可以对这些多径信 号进行分离和合并，实现多径分离，以改善系统 的性能。具有这种功能的接收机称为RAKE接收 机。 2020/4/2 现代无线与移动通信系统-第4章 22
2. RAKE分集接收技术 在移动通信中，多径传播往往会产生有害的多径 干扰。但在扩频通信系统中却可以对这些多径信 号进行分离和合并，实现多径分离，以改善系统 的性能。具有这种功能的接收机称为RAKE接收 机。 2020/4/2 现代无线与移动通信系统-第4章 22

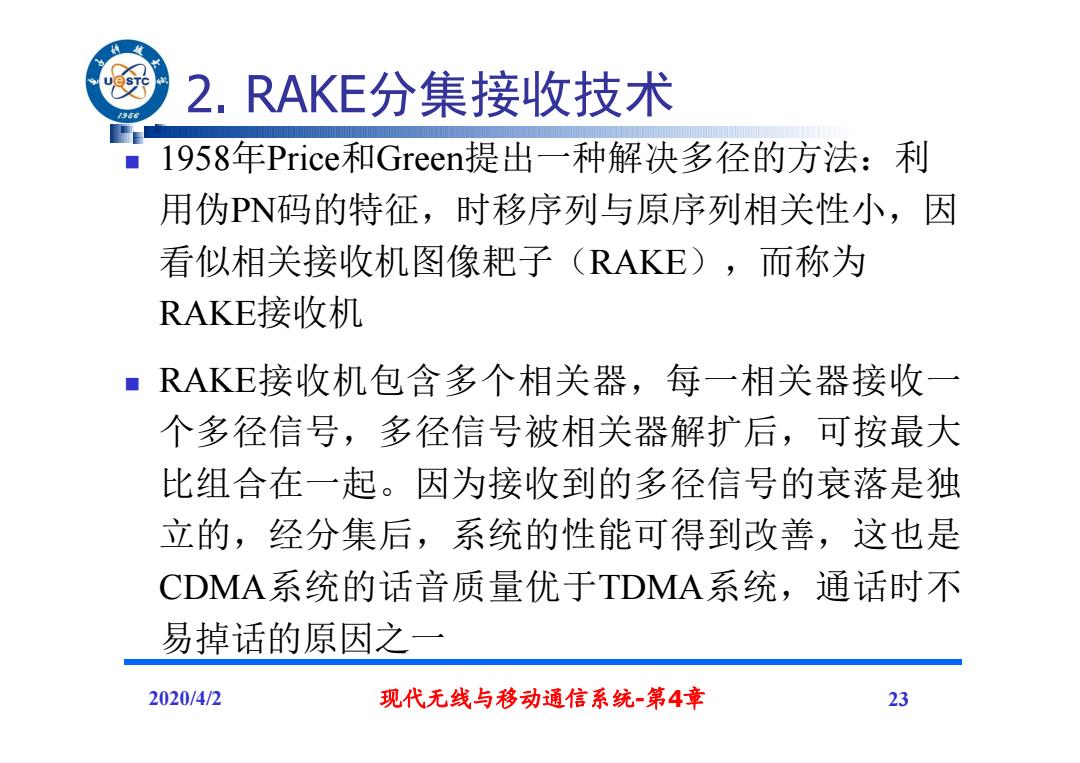

2.RAKE分集接收技术 1958年Price和Green:提出一种解决多径的方法：利 用伪P码的特征，时移序列与原序列相关性小，因 看似相关接收机图像耙子(RAKE),而称为 RAKE接收机 ■RAKE接收机包含多个相关器，每一相关器接收一 个多径信号，多径信号被相关器解扩后，可按最大 比组合在一起。因为接收到的多径信号的衰落是独 立的，经分集后，系统的性能可得到改善，这也是 CDMA系统的话音质量优于TDMA系统，通话时不 易掉话的原因之一 2020/4/2 现代无线与移动通信系统-第4章 23
2. RAKE分集接收技术 1958年Price和Green提出一种解决多径的方法：利 用伪PN码的特征，时移序列与原序列相关性小，因 看似相关接收机图像耙子（RAKE），而称为 RAKE接收机 RAKE接收机包含多个相关器，每一相关器接收一 个多径信号，多径信号被相关器解扩后，可按最大 比组合在一起。因为接收到的多径信号的衰落是独 立的，经分集后，系统的性能可得到改善，这也是 CDMA系统的话音质量优于TDMA系统，通话时不 易掉话的原因之一 2020/4/2 现代无线与移动通信系统-第4章 23

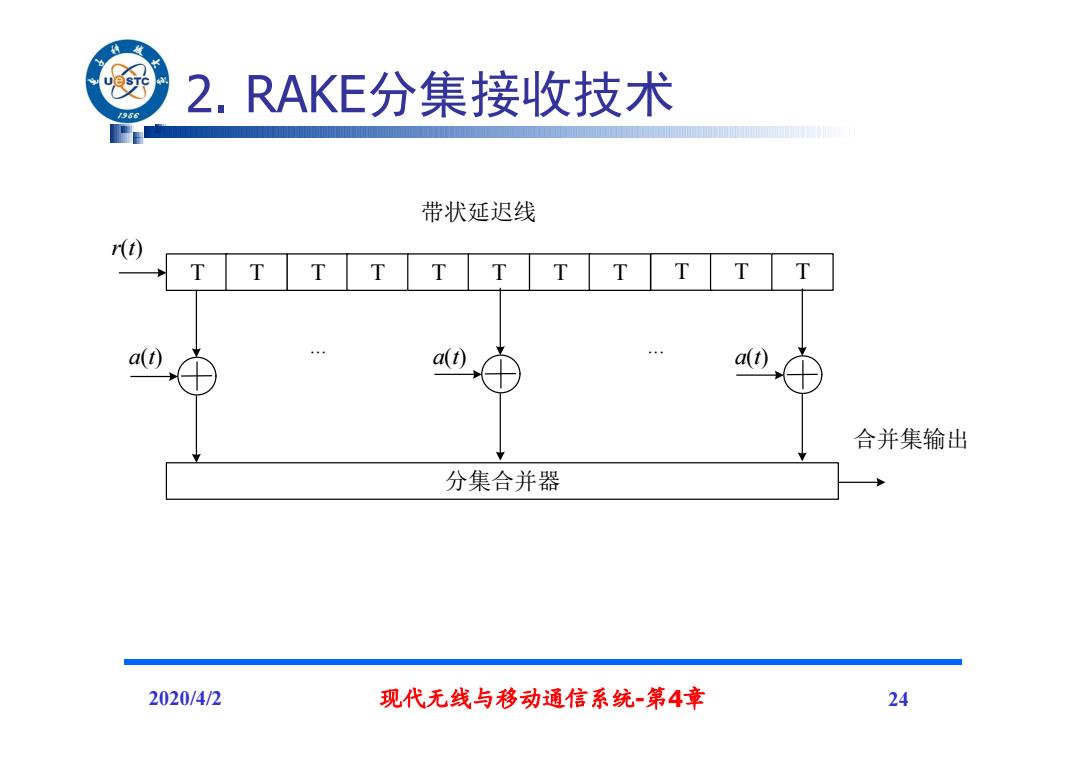

2.RAKE分集接收技术 /966 带状延迟线 ) T T T T T T T T T T T a(t) a(t a(t) 合并集输出 分集合并器 2020/4/2 现代无线与移动通信系统-第4章 24
2. RAKE分集接收技术 2020/4/2 现代无线与移动通信系统-第4章 24 T T T T T T T T T T T 分集合并器 合并集输出 r(t) a(t) a(t) a(t) ... ... 带状延迟线

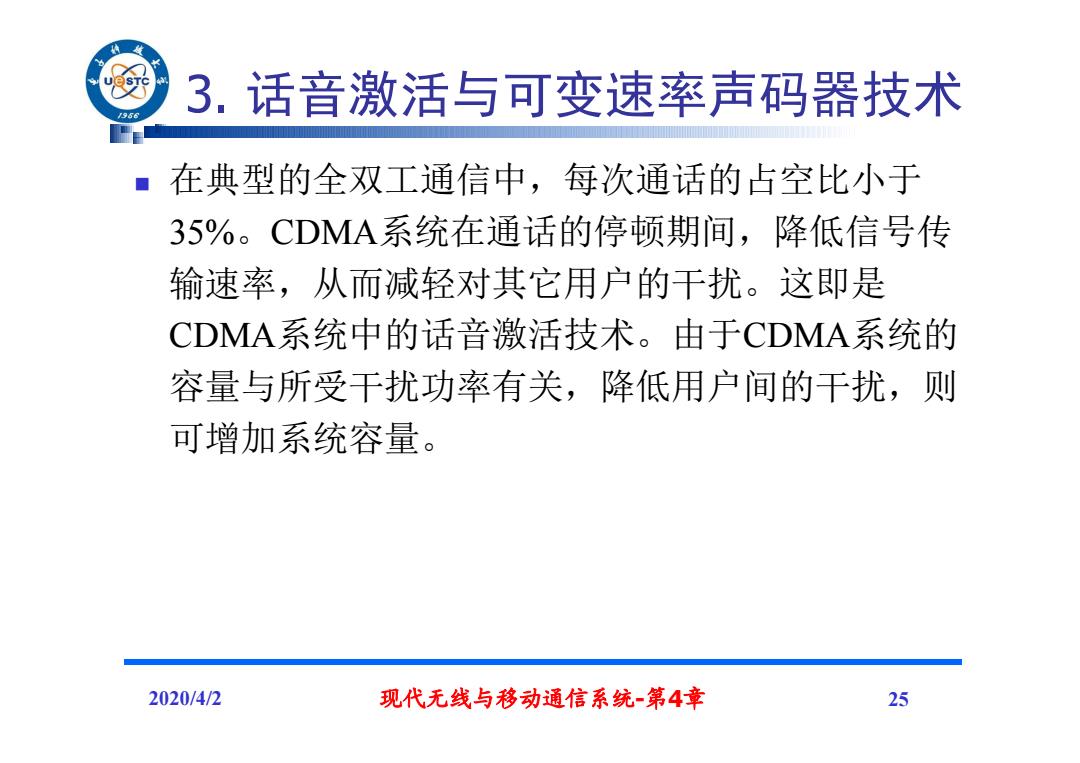

3.话音激活与可变速率声码器技术 /96 在典型的全双工通信中，每次通话的占空比小于 35%。CDMA系统在通话的停顿期间，降低信号传 输速率，从而减轻对其它用户的干扰。这即是 CDMA系统中的话音激活技术。由于CDMA系统的 容量与所受干扰功率有关，降低用户间的干扰，则 可增加系统容量。 2020/4/2 现代无线与移动通信系统-第4章 25
3. 话音激活与可变速率声码器技术 在典型的全双工通信中，每次通话的占空比小于 35%。CDMA系统在通话的停顿期间，降低信号传 输速率，从而减轻对其它用户的干扰。这即是 CDMA系统中的话音激活技术。由于CDMA系统的 容量与所受干扰功率有关，降低用户间的干扰，则 可增加系统容量。 2020/4/2 现代无线与移动通信系统-第4章 25
