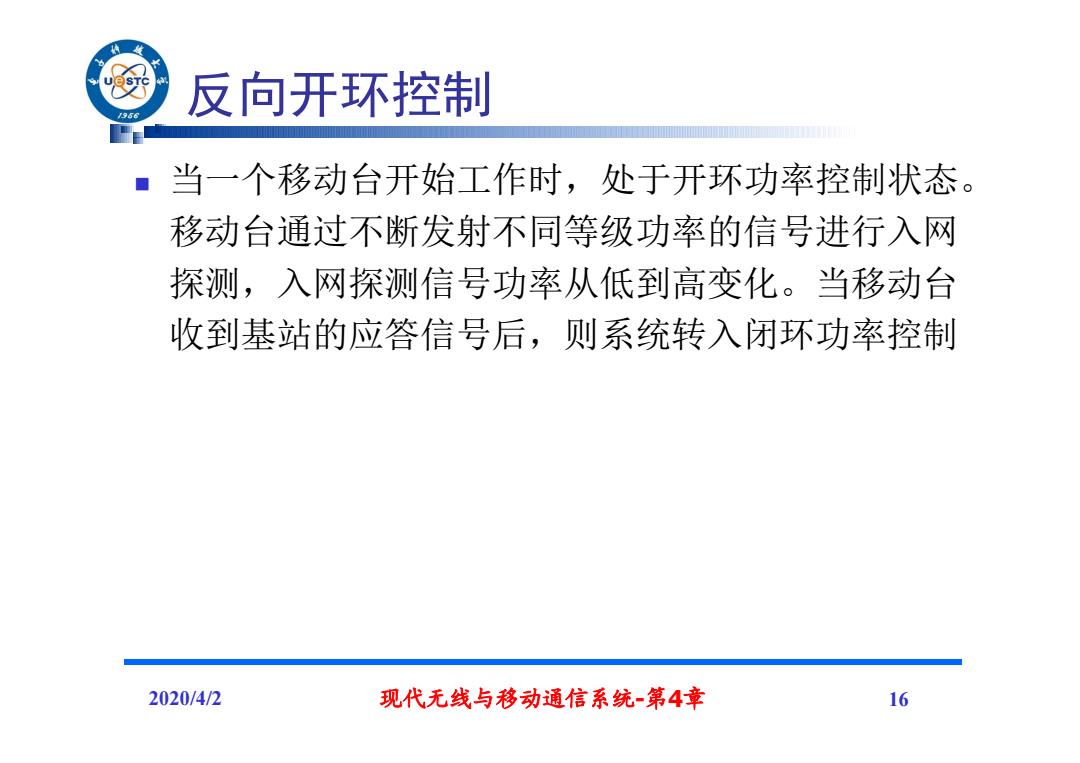

反向开环控制 /96 当一个移动台开始工作时，处于开环功率控制状态。 移动台通过不断发射不同等级功率的信号进行入网 探测，入网探测信号功率从低到高变化。当移动台 收到基站的应答信号后，则系统转入闭环功率控制 2020/4/2 现代无线与移动通信系统-第4章 16
反向开环控制 当一个移动台开始工作时，处于开环功率控制状态。 移动台通过不断发射不同等级功率的信号进行入网 探测，入网探测信号功率从低到高变化。当移动台 收到基站的应答信号后，则系统转入闭环功率控制 2020/4/2 现代无线与移动通信系统-第4章 16

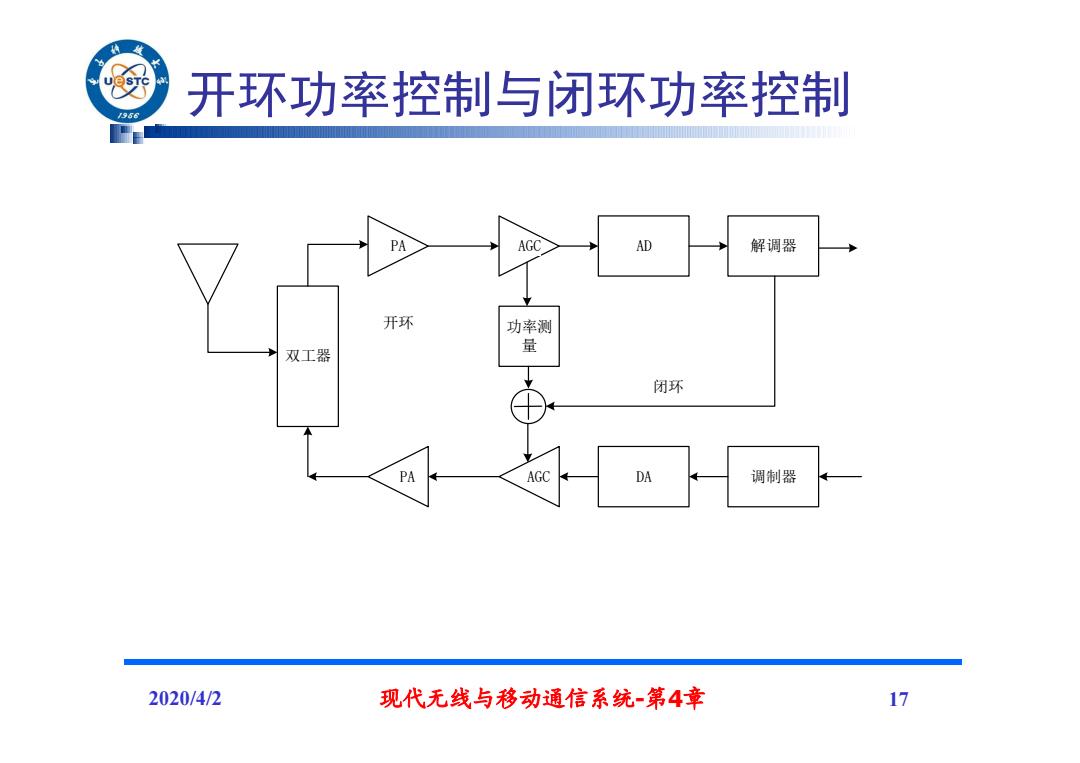

开环功率控制与闭环功率控制 /966 AGC AD 解调器 开环 功率测 量 双工器 闭环 PA AGC DA 调制器 2020/4/2 现代无线与移动通信系统-第4章 17
开环功率控制与闭环功率控制 2020/4/2 现代无线与移动通信系统-第4章 17 双工器 PA AGC AD 解调器 功率测 量 PA AGC DA 调制器 闭环 开环

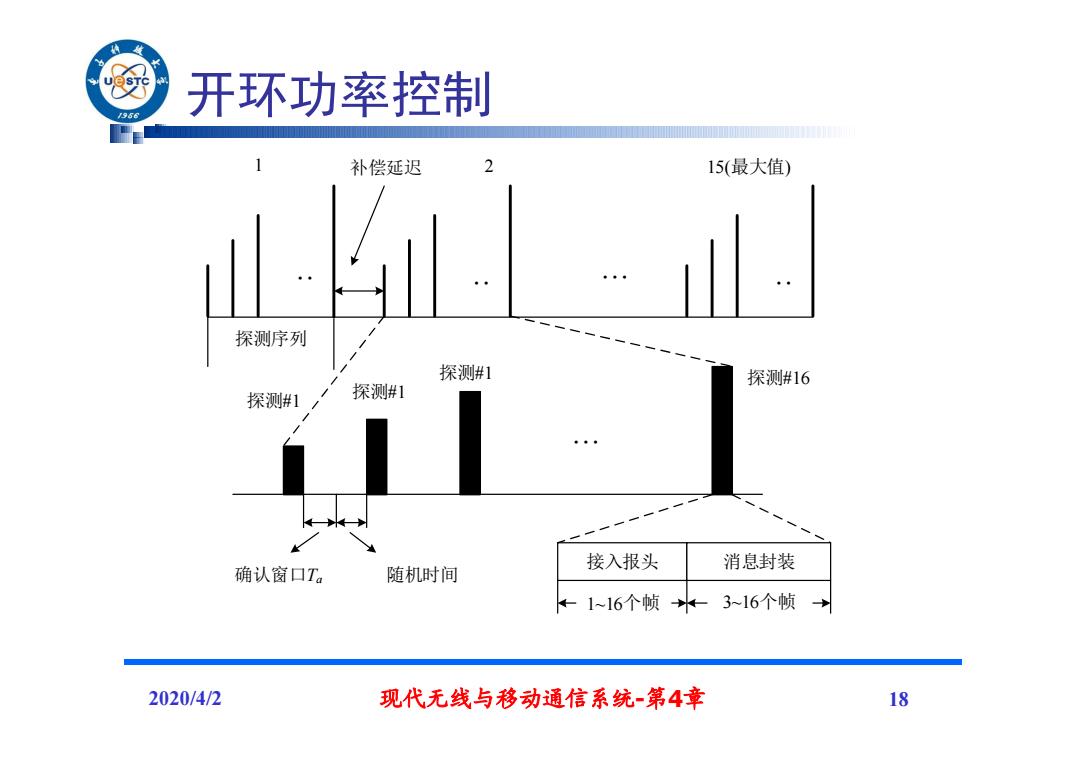

开环功率控制 /966 0 补偿延迟 2 15(最大值) 探测序列 探测#1 探测#16 探测#1 探测#1 确认窗口Ta 接入报头 消息封装 随机时间 1~16个帧中 316个帧→ 2020/4/2 现代无线与移动通信系统-第4章 18
开环功率控制 2020/4/2 现代无线与移动通信系统-第4章 18 接入报头 消息封装 确认窗口Ta 随机时间 探测序列 1 补偿延迟 2 15(最大值) .. ... .. .. ... 探测#1 探测#1 探测#1 探测#16 1~16个帧 3~16个帧

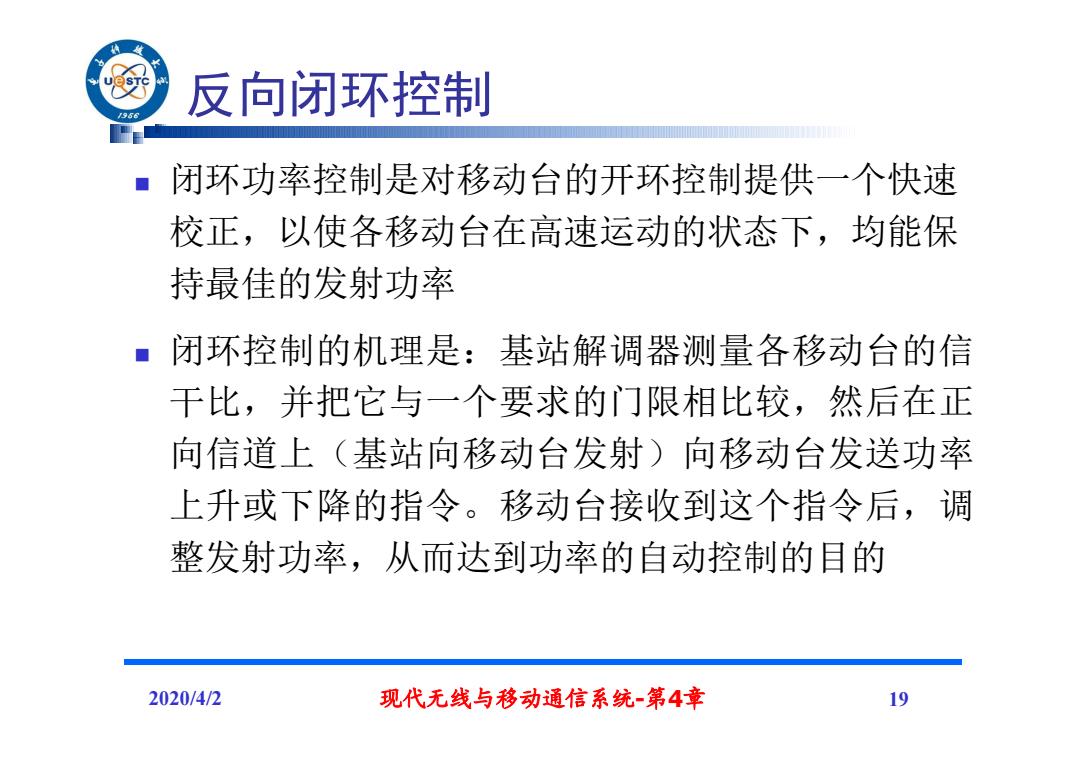

反向闭环控制 /96 闭环功率控制是对移动台的开环控制提供一个快速 校正，以使各移动台在高速运动的状态下，均能保 持最佳的发射功率 闭环控制的机理是：基站解调器测量各移动台的信 干比，并把它与一个要求的门限相比较，然后在正 向信道上（基站向移动台发射）向移动台发送功率 上升或下降的指令。移动台接收到这个指令后，调 整发射功率，从而达到功率的自动控制的目的 2020/4/2 现代无线与移动通信系统-第4章 19
反向闭环控制 闭环功率控制是对移动台的开环控制提供一个快速 校正，以使各移动台在高速运动的状态下，均能保 持最佳的发射功率 闭环控制的机理是：基站解调器测量各移动台的信 干比，并把它与一个要求的门限相比较，然后在正 向信道上（基站向移动台发射）向移动台发送功率 上升或下降的指令。移动台接收到这个指令后，调 整发射功率，从而达到功率的自动控制的目的 2020/4/2 现代无线与移动通信系统-第4章 19

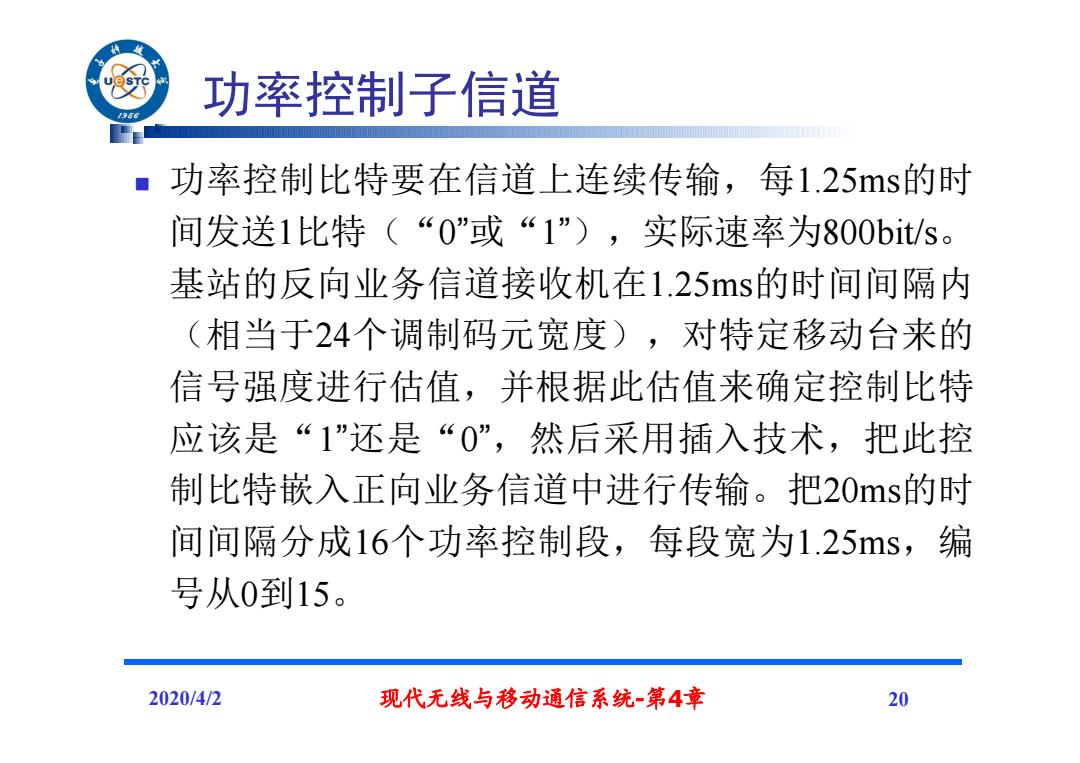

功率控制子信道 /96 功率控制比特要在信道上连续传输，每1.25ms的时 间发送1比特（“0”或“1”)，实际速率为800bit/s。 基站的反向业务信道接收机在1.25ms的时间间隔内 (相当于24个调制码元宽度)，对特定移动台来的 信号强度进行估值，并根据此估值来确定控制比特 应该是“1”还是“0”，然后采用插入技术，把此控 制比特嵌入正向业务信道中进行传输。把20ms的时 间间隔分成16个功率控制段，每段宽为1.25ms,编 号从0到15。 2020/4/2 现代无线与移动通信系统-第4章 20
功率控制子信道 功率控制比特要在信道上连续传输，每1.25ms的时 间发送1比特（“0”或“1”），实际速率为800bit/s。 基站的反向业务信道接收机在1.25ms的时间间隔内 （相当于24个调制码元宽度），对特定移动台来的 信号强度进行估值，并根据此估值来确定控制比特 应该是“1”还是“0”，然后采用插入技术，把此控 制比特嵌入正向业务信道中进行传输。把20ms的时 间间隔分成16个功率控制段，每段宽为1.25ms，编 号从0到15。 2020/4/2 现代无线与移动通信系统-第4章 20
