3 GPP LTE演进路线 R8 R9 R10 R11 R12 R13 R14 R15 1 1 1 1 1 1 1 R8LTE基础 R9:LTE增强 R10:LTE- R11:LTE- R12:LTE- R13:LTE- R14:LTE- R15:5G 版本 终端定位 Advanced Advanced Advanced Advanced Advanced 5G网络架构 OFDM •双流波束赋 •载波聚合 增强家庭基站 .LTE-Hi LAA NB增强 .NSA .MIMO 形 •多天线增强 和异构网络 小小区增强 -3D-MIMO eMTC增强 .SA MBMS 中继技术 •分布式天线 ·多天线增强 •物联网优化 车联网V2X 异构网络 CoMP •载波聚合增 ·多RAT联合 eLAA 增强的多天线 强 协同 …4载波聚合 •机器间通信技 终端直通 RAN sharing 术 D2D 增强 基站辅助北 斗定位 2020/9/3 现代无线与移动通信系统-第5章 2
R8 R9 R10 R11 R12 R13 R14 R15 R8 LTE 基础 版本 •OFDM •MIMO R9: LTE 增强 •终端定位 •双流波束赋 形 •MBMS R10：LTEAdvanced •载波聚合 •多天线增强 •中继技术 •异构网络 R11：LTEAdvanced •增强家庭基站 和异构网络 •分布式天线 CoMP •增强的多天线 •机器间通信技 术 R12：LTEAdvanced •LTE-Hi •小小区增强 •多天线增强 •载波聚合增 强 •终端直通 D2D •基站辅助北 斗定位 R13：LTEAdvanced •LAA •3D-MIMO •物联网优化 •多RAT联合 协同 •RAN sharing 增强 R14：LTEAdvanced •NB增强 •eMTC增强 •车联网V2X •eLAA •4载波聚合 R15：5G •5G网络架构 •NSA •SA 3GPP LTE演进路线 2020/9/3 现代无线与移动通信系统-第5章 2

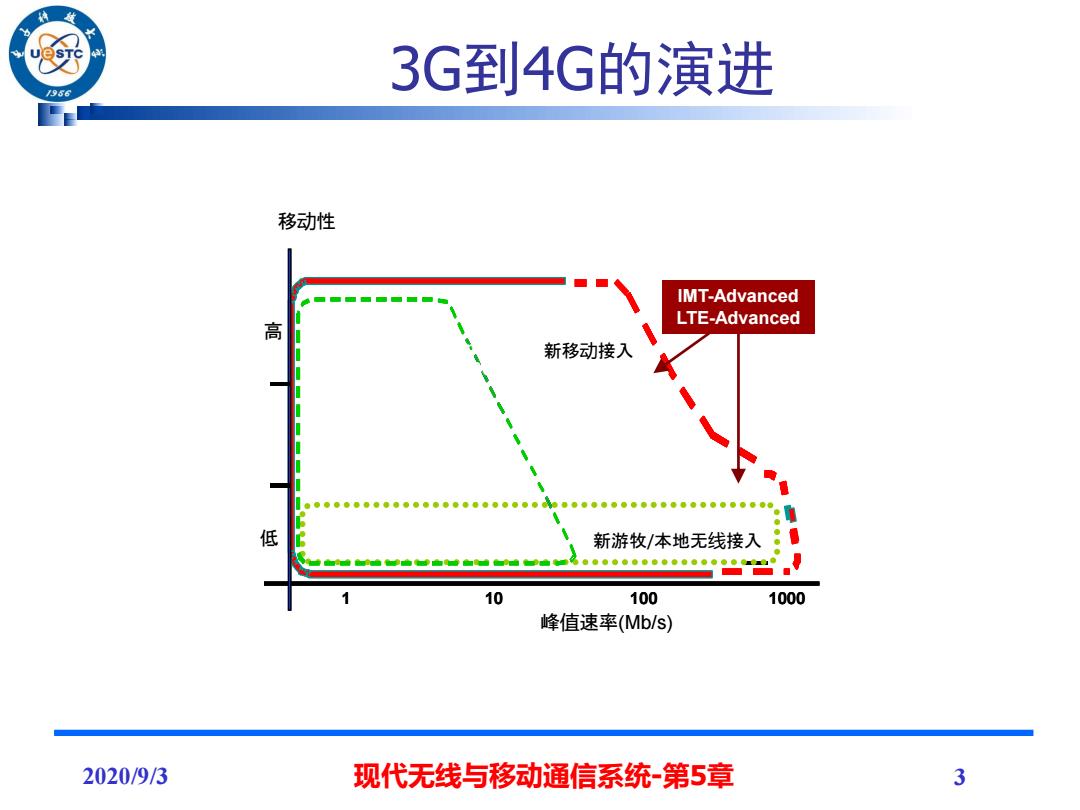

3G到4G的演进 1956 移动性 IMT-Advanced LTE-Advanced 高 新移动接入 低 新游牧/本地无线接入 10 100 1000 峰值速率(Mb/s) 2020/9/3 现代无线与移动通信系统-第5章 3
3G到4G的演进 IMT-2000 低 高 1 10 100 1000 移动性 1 10 100 1000 新游牧/本地无线接入 新移动接入 1 10 100 1000 峰值速率(Mb/s) IMT-2000 Enhanced IMT-2000 IMT-Advanced LTE-Advanced 2020/9/3 现代无线与移动通信系统-第5章 3
LTE主要设计目标 峰值速率 "下行峰值100Mbps,上行峰值50Mbps ·时延 ■} 控制面IDLE->ACTIVE:<1O0ms ■用户面单向传输：<5ms ■移动性：350km/h(在某些频段甚至支持 500km/h) ■频谱灵活性 带宽从1.4MHz20MHz（1.4、3、5、10、15、20) ·支持全球2G/3G主流频段，同时支持一些新增频段 2020/9/3 现代无线与移动通信系统-第5章 4
LTE主要设计目标 ◼ 峰值速率 ◼ 下行峰值100Mbps，上行峰值50Mbps ◼ 时延 ◼ 控制面 IDLE —> ACTIVE: < 100ms ◼ 用户面 单向传输: < 5ms ◼ 移动性：350 km/h（在某些频段甚至支持 500km/h） ◼ 频谱灵活性 ◼ 带宽从1.4MHz~20MHz（1.4、3、5、10、15、20） ◼ 支持全球2G/3G主流频段，同时支持一些新增频段 2020/9/3 现代无线与移动通信系统-第5章 4
网络架构 936 整个架构演进为演进的核 心网(Evolved Packet Core,. EPC EPC)和演进的接入网(E UTRAN) MME/S-GW MME/S-GW ■EPC负责与无线接口无关但 提供完整的移动网络的所 E-UTRAN X2 需功能 eNode B 0 E-UTRAN负责整体网络的 eNode B 所有无线相关的功能 2020/9/3 现代无线与移动通信系统-第5章 5
网络架构 ◼ 整个架构演进为演进的核 心网(Evolved Packet Core, EPC)和演进的接入网(EUTRAN) ◼ EPC负责与无线接口无关但 提供完整的移动网络的所 需功能 ◼ E-UTRAN负责整体网络的 所有无线相关的功能 X2 S1 S1 MME/S-G W MME/S-G W eNode B eNode B eNode B E-UTRAN EPC 2020/9/3 现代无线与移动通信系统-第5章 5
