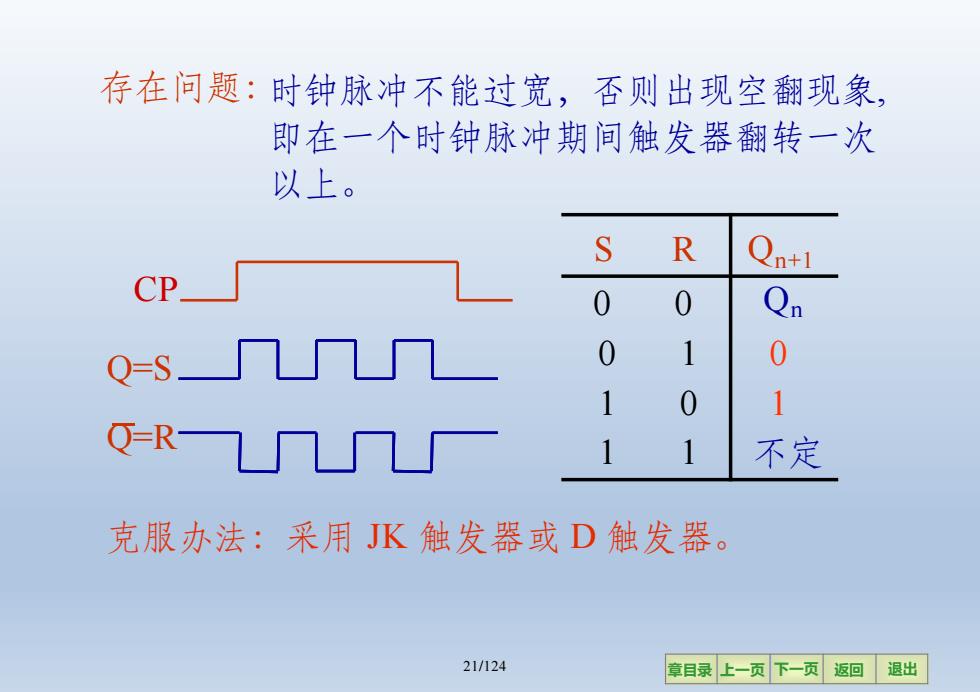

存在问题：时钟脉冲不能过宽，否则出现空翻现象， 即在一个时钟脉冲期间触发器翻转一次 以上。 R Qn+1 CP Qn 0 1 0 1 1 OR几厂 不定 克服办法：采用K触发器或D触发器。 21/124 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 存在问题：时钟脉冲不能过宽，否则出现空翻现象, 即在一个时钟脉冲期间触发器翻转一次 以上。 CP Q=S Q=R 克服办法：采用 JK 触发器或 D 触发器。 S R Qn+1 0 0 Qn 0 1 不定 0 1 1 0 1 1 21/124

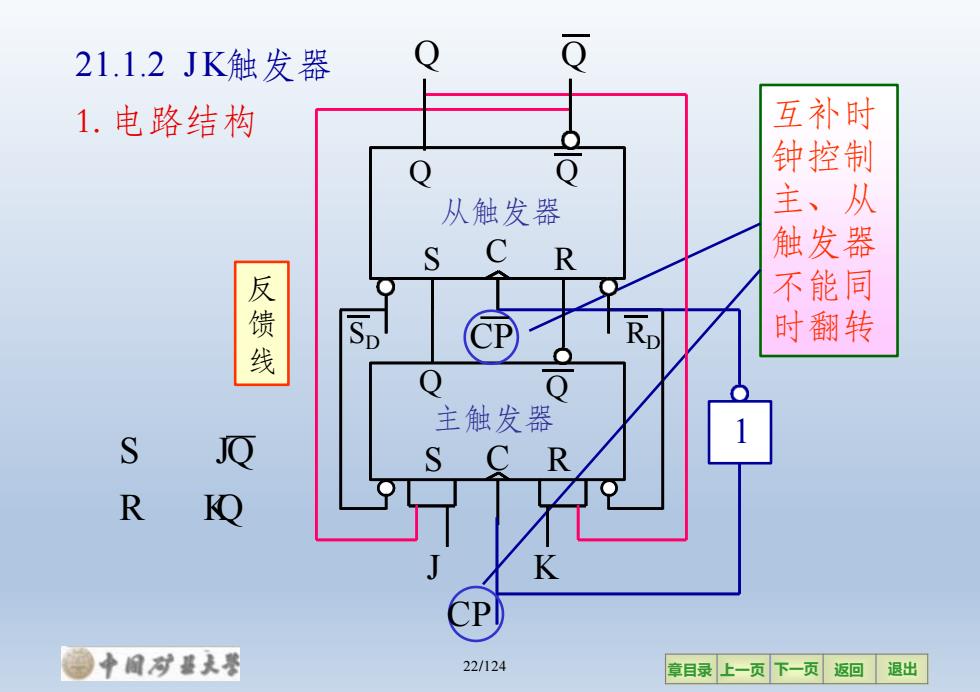

21.1.2JK触发器 Q 1.电路结构 互补时 钟控制 从触发器 主、从 S CR 触发器 反馈线 不能同 R 时翻转 主触发器 S Q S R R Q K 雪中同对基大琴 22/124 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 21.1.2 JK触发器 1. 电路结构 反 馈 线 S JQ R KQ 互补时 钟控制 主、从 触发器 不能同 时翻转 1 主触发器 Q Q S C R 1 S C R Q Q SD RD Q Q 从触发器 CP J K CP 22/124

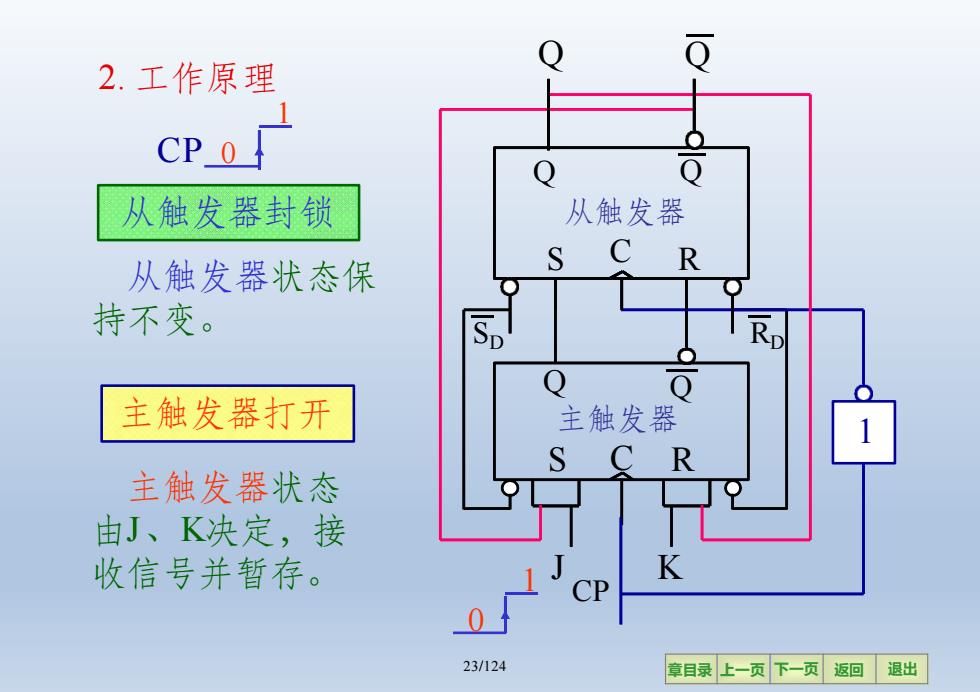

2.工作原理 CP of Q Q 从触发器封锁 从触发器 从触发器状态保 S C R 持不变。 Q 主触发器打开 主触发器 R 1 主触发器状态 由J、K决定，接 收信号并暂存。 K 23/124 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 主触发器打开 主触发器状态 由J、K决定，接 收信号并暂存。 从触发器封锁 从触发器状态保 持不变。 2. 工作原理 1 CP 0 1 主触发器 Q K Q S C R 1 S C R Q Q SD RD Q Q 从触发器 23/124 1 J CP 0

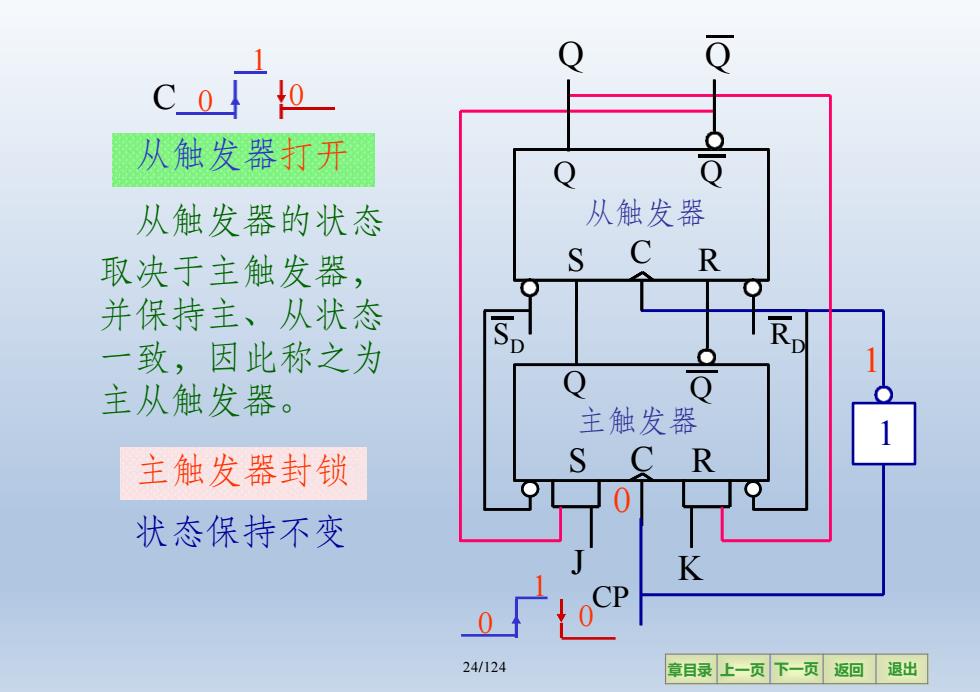

Q C00 从触发器打开 Q Q 从触发器的状态 从触发器 取决于主触发器， SC R 并保持主、从状态 一致，因此称之为 主从触发器。 Q 主触发器 主触发器封锁 R 状态保持不变 K 0 24/124 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 1 0 1 C 0 0 从触发器打开 从触发器的状态 取决于主触发器， 并保持主、从状态 一致，因此称之为 主从触发器。 主触发器封锁 状态保持不变 1 主触发器 Q Q S C R 1 S C R Q Q SD RD Q Q 从触发器 J CP K 1 0 24/124 0
动作特点： CP高电平时触发器 Q 接收信号并暂存。 从触发器 CP下降沿时(L)触 S 发器翻转。 Rp CP低电平时J、K不 Q 起作用。 主触发器 R 要求CP高电平期间 J、K状态保持不变。 K 25/124 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 CP 高电平时触发器 接收信号并暂存。 要求CP高电平期间 CP 下降沿时( ) 触 发器翻转。 CP 低电平时J、K 不 起作用。 动作特点： 1 0 1 主触发器 Q Q S C R 1 S C R Q Q SD RD Q Q 从触发器 J、K状态保持不变。 J CP K 1 0 25/124 0
