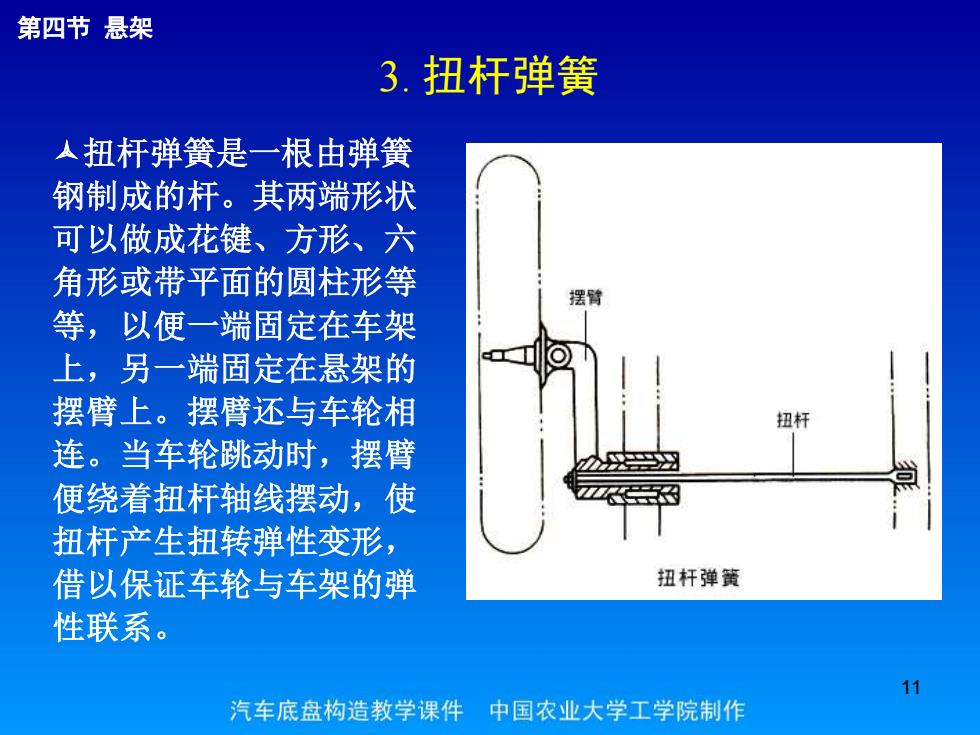

第四节悬架 3.扭杆弹簧 人扭杆弹簧是一根由弹簧 钢制成的杆。其两端形状 可以做成花键、方形、六 角形或带平面的圆柱形等 摆臂 等，以便一端固定在车架 上，另一端固定在悬架的 摆臂上。摆臂还与车轮相 扭杆 连。当车轮跳动时，摆臂 便绕着扭杆轴线摆动，使 扭杆产生扭转弹性变形， 借以保证车轮与车架的弹 扭杆弹簧 性联系。 11 汽车底盘构造教学课件 中国农业大学工学院制作
11 扭杆弹簧是一根由弹簧 钢制成的杆。其两端形状 可以做成花键、方形、六 角形或带平面的圆柱形等 等，以便一端固定在车架 上，另一端固定在悬架的 摆臂上。摆臂还与车轮相 连。当车轮跳动时，摆臂 便绕着扭杆轴线摆动，使 扭杆产生扭转弹性变形， 借以保证车轮与车架的弹 性联系。 第四节 悬架 3. 扭杆弹簧

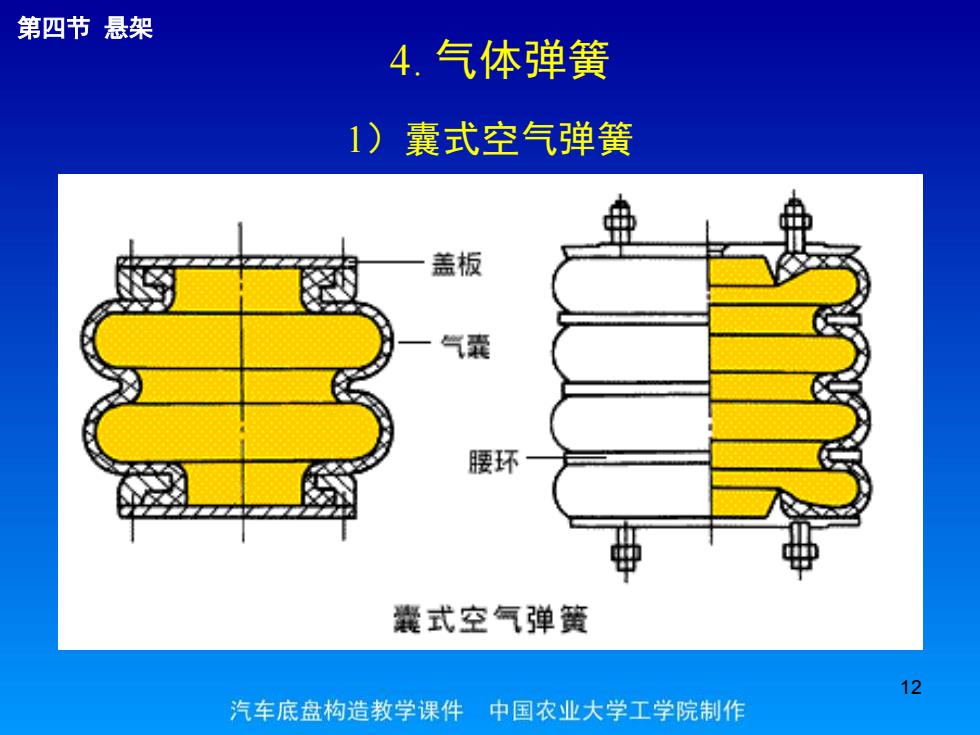

第四节悬架 4.气体弹簧 1)囊式空气弹簧 盖板 气囊 腰环 囊式空气弹簧 12 汽车底盘构造教学课件中国农业大学工学院制作
12 第四节 悬架 4. 气体弹簧 1）囊式空气弹簧

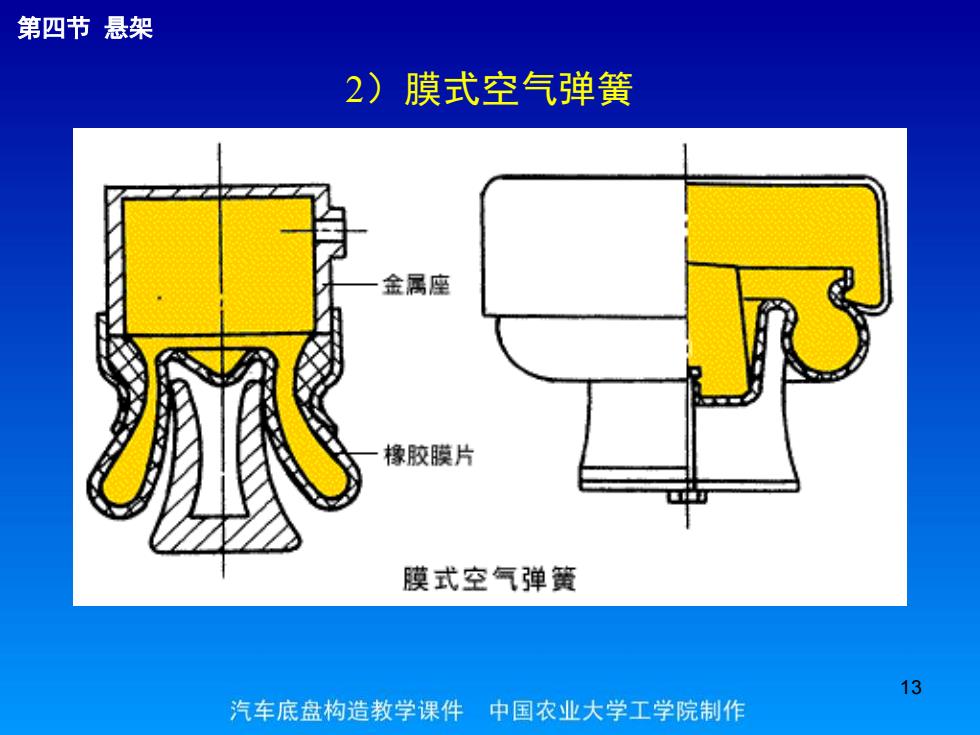

第四节悬架 2)膜式空气弹簧 金属座 橡胶膜片 膜式空气弹簧 13 汽车底盘构造教学课件中国农业大学工学院制作
13 第四节 悬架 2）膜式空气弹簧

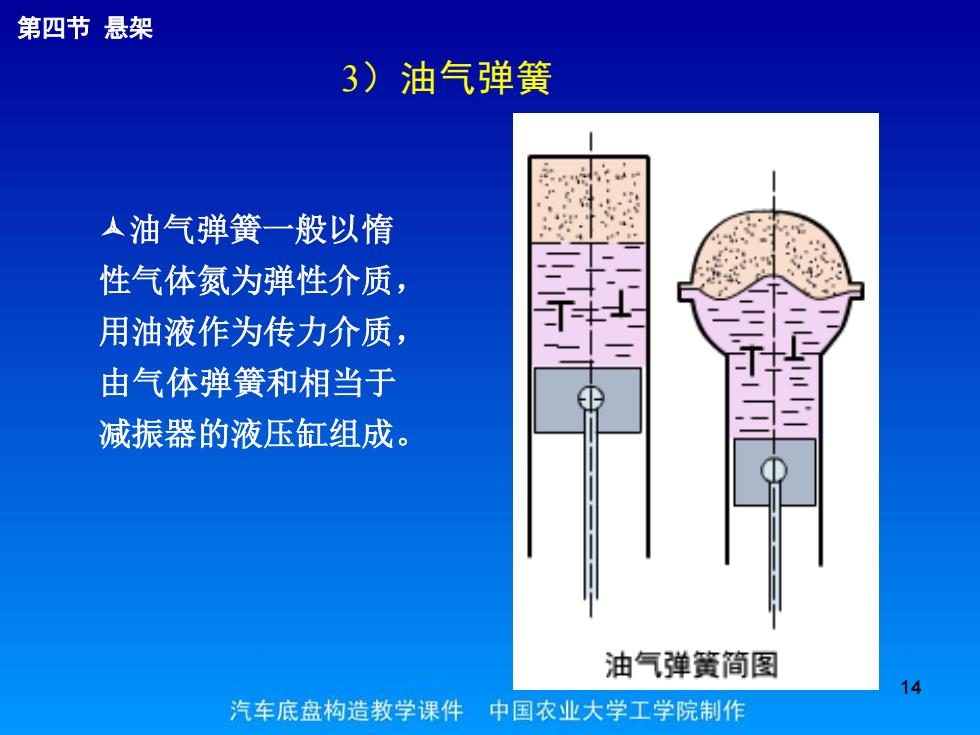

第四节悬架 3)油气弹簧 人油气弹簧一般以惰 性气体氮为弹性介质， 用油液作为传力介质， 由气体弹簧和相当于 减振器的液压缸组成。 油气弹簧简图 14 汽车底盘构造教学课件中国农业大学工学院制作
14 油气弹簧一般以惰 性气体氮为弹性介质， 用油液作为传力介质， 由气体弹簧和相当于 减振器的液压缸组成。 第四节 悬架 3）油气弹簧

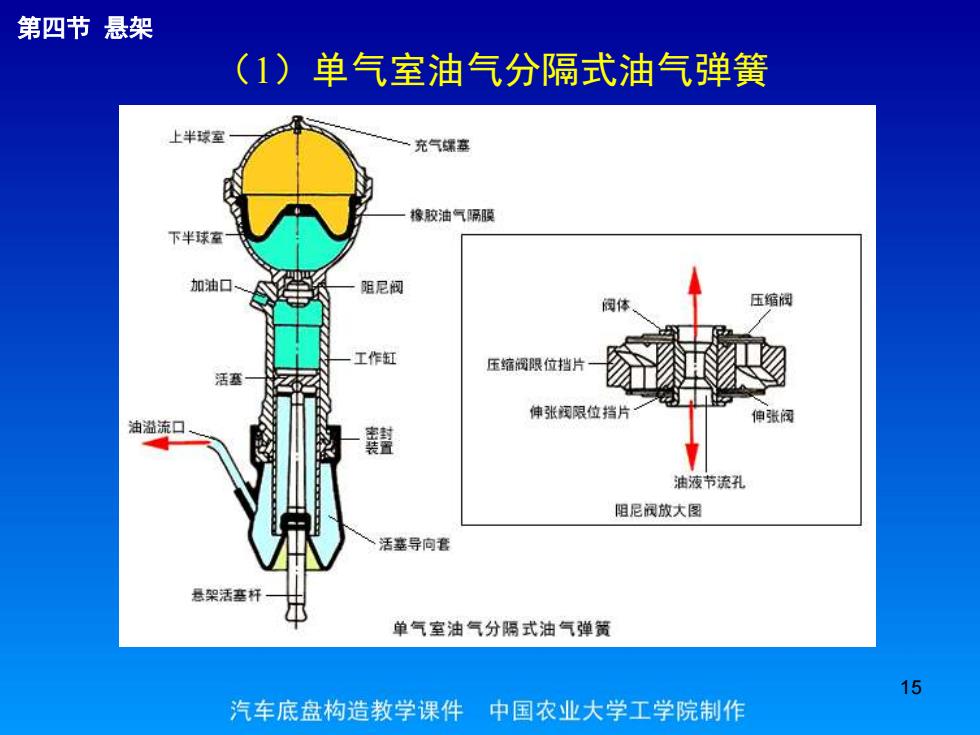

第四节悬架 (1)单气室油气分隔式油气弹簧 上半球型 充气螺塞 橡胶油气隔膜 下半球室 加油▣ 阻尼阀 阅体 压缩阀 工作缸 压缩阁眼位挡片 活塞 伸张阀限位挡片 伸张阀 油溢流口 翻 油液节流孔 阻尼阀放大图 活塞导向套 悬架活基杆 单气室油气分隔式油气弹簧 15 汽车底盘构造教学课件中国农业大学工学院制作
15 第四节 悬架 （1）单气室油气分隔式油气弹簧
