第四节悬架 二、悬架的类型 1.非独立悬架 人非独立悬架的特点是：两侧车轮通过整体式车桥相连，车 桥通过悬架与车架或车身相连。如果行驶中路面不平，一 侧车轮被抬高，整体式车桥将迫使另一侧车轮产生运动。 车身 车轮跳动 停止》 非独立悬架 6 汽车底盘构造教学课件 中国农业大学工学院制作
6 非独立悬架的特点是：两侧车轮通过整体式车桥相连，车 桥通过悬架与车架或车身相连。如果行驶中路面不平，一 侧车轮被抬高，整体式车桥将迫使另一侧车轮产生运动。 第四节 悬架 二、悬架的类型 1.非独立悬架

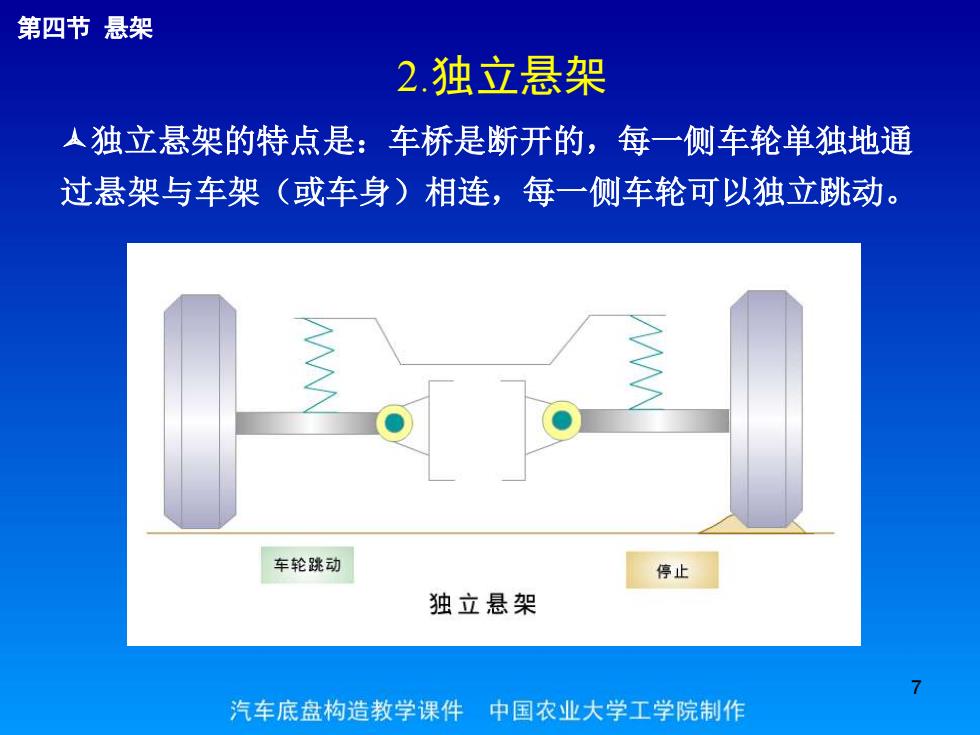

第四节悬架 2.独立悬架 人独立悬架的特点是：车桥是断开的，每一侧车轮单独地通 过悬架与车架（或车身）相连，每一侧车轮可以独立跳动。 车轮跳动 停止 独立悬架 7 汽车底盘构造教学课件 中国农业大学工学院制作
7 独立悬架的特点是：车桥是断开的，每一侧车轮单独地通 过悬架与车架（或车身）相连，每一侧车轮可以独立跳动。 第四节 悬架 2.独立悬架

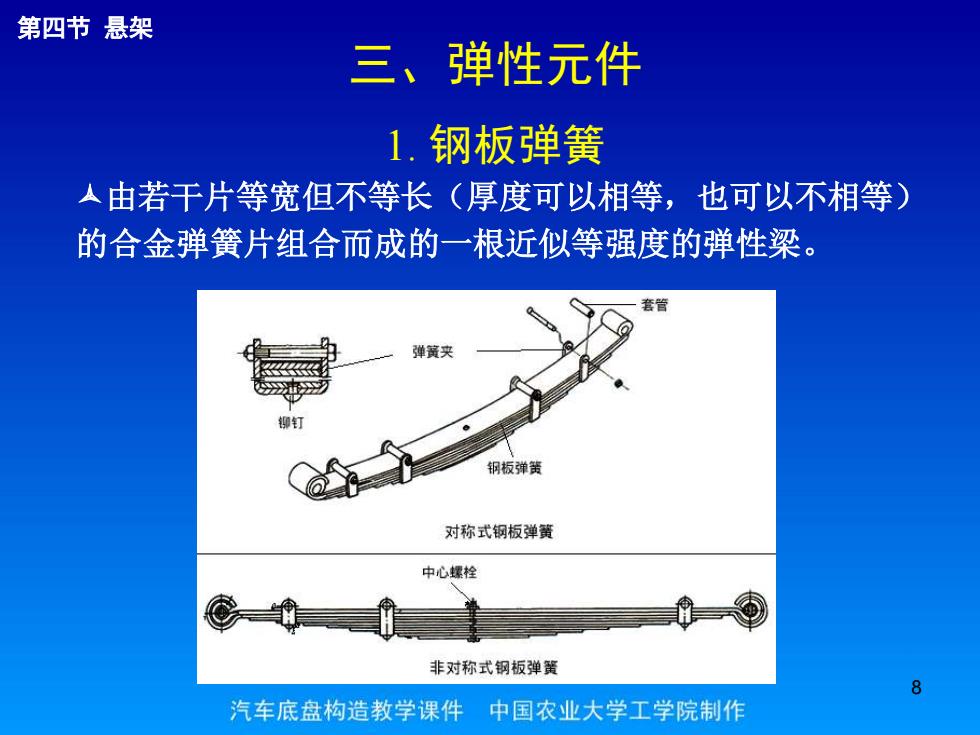

第四节悬架 三、弹性元件 1.钢板弹簧 人由若干片等宽但不等长（厚度可以相等，也可以不相等） 的合金弹簧片组合而成的一根近似等强度的弹性梁。 弹簧夹 银钉 钢板弹簧 对称式钢板弹簧 中心螺栓 非对称式钢板弹簧 8 汽车底盘构造教学课件中国农业大学工学院制作
8 第四节 悬架 由若干片等宽但不等长（厚度可以相等，也可以不相等） 的合金弹簧片组合而成的一根近似等强度的弹性梁。 三、弹性元件 1. 钢板弹簧

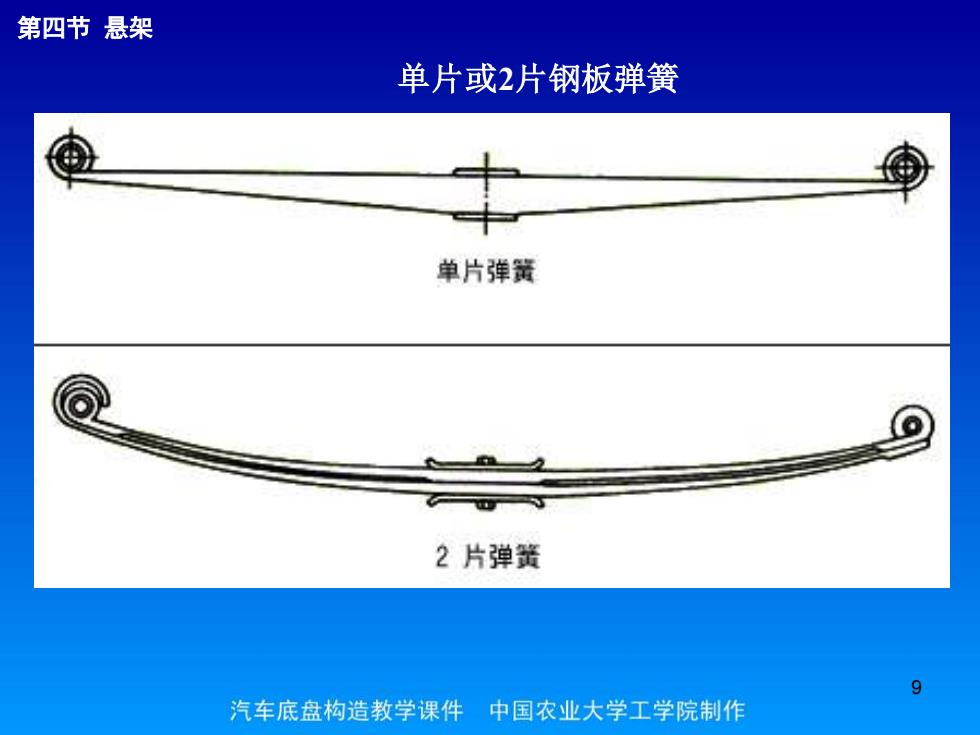

第四节悬架 单片或2片钢板弹簧 单片弹簧 2片弹簧 汽车底盘构造教学课件中国农业大学工学院制作
9 第四节 悬架 单片或2片钢板弹簧
第四节悬架 2.螺旋弹簧 特点：只有缓冲作用， 不能减振和传递水平 方向的力。 螺旋弹簧 螺旋弹簧 10 汽车底盘构造教学课件中国农业大学工学院制作
10 第四节 悬架 特点：只有缓冲作用， 不能减振和传递水平 方向的力。 2. 螺旋弹簧
