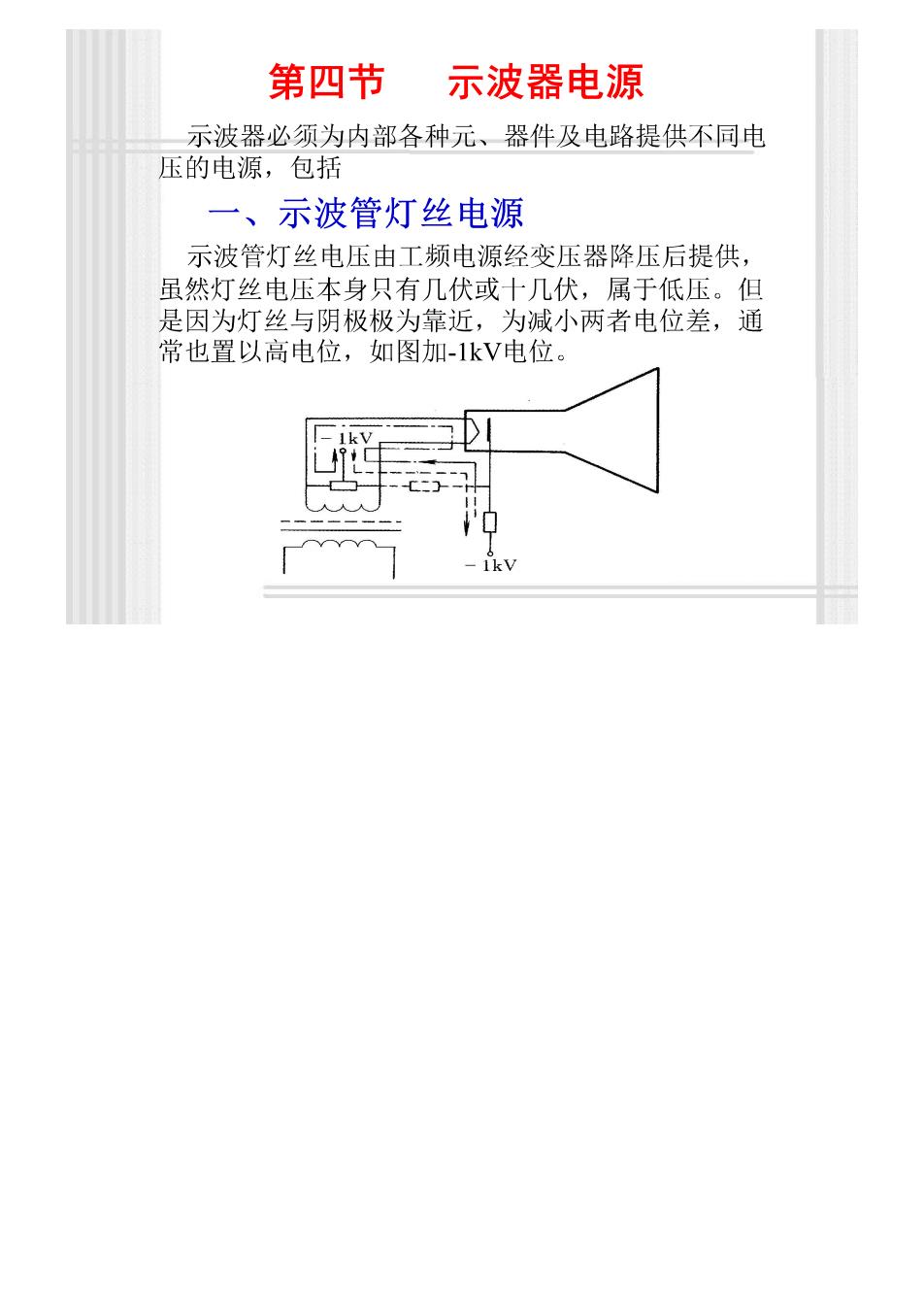

第四节 示波器电源 示波器必须为内部各种元、器件及电路提供不同电 压的电源，包括 一、 示波管灯丝电源 示波管灯丝电压由工频电源经变压器降压后提供， 虽然灯丝电压本身只有几伏或十几伏，属于低压。但 是因为灯丝与阴极极为靠近，为减小两者电位差，通 常也置以高电位，如图加-1kV电位

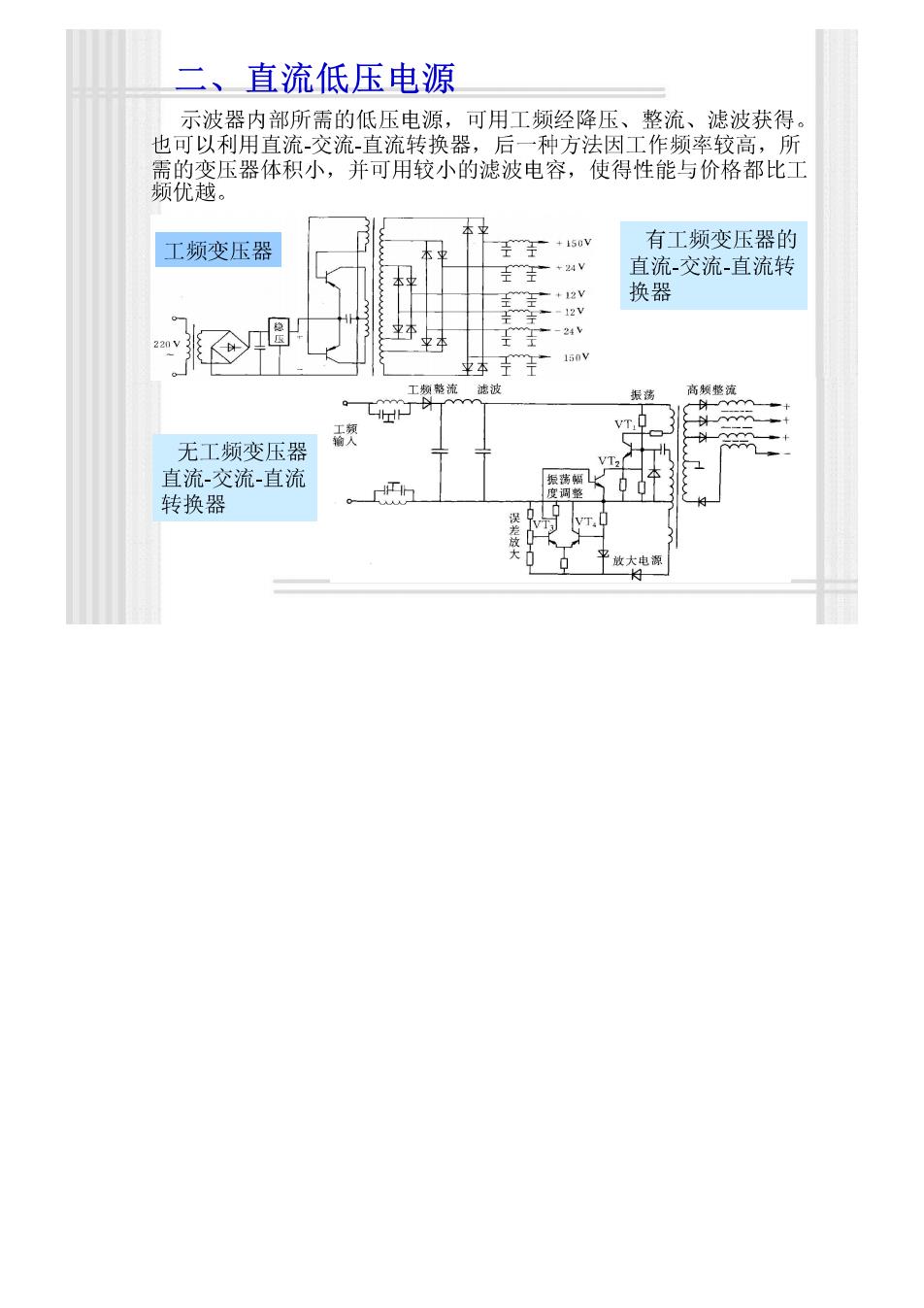

二、 直流低压电源 示波器内部所需的低压电源，可用工频经降压、整流、滤波获得 也可以利用直流-交流-直流转换器，后一种方法因工作频率较高，所 需的变压器体积小，并可用较小的滤波电容，使得性能与价格都比工 频优战。 工频变压器 有工频变压器的 直流-交流-直流转 换器 -12W 无工频变压器 直流-交流-直流 转换器 平收大电原

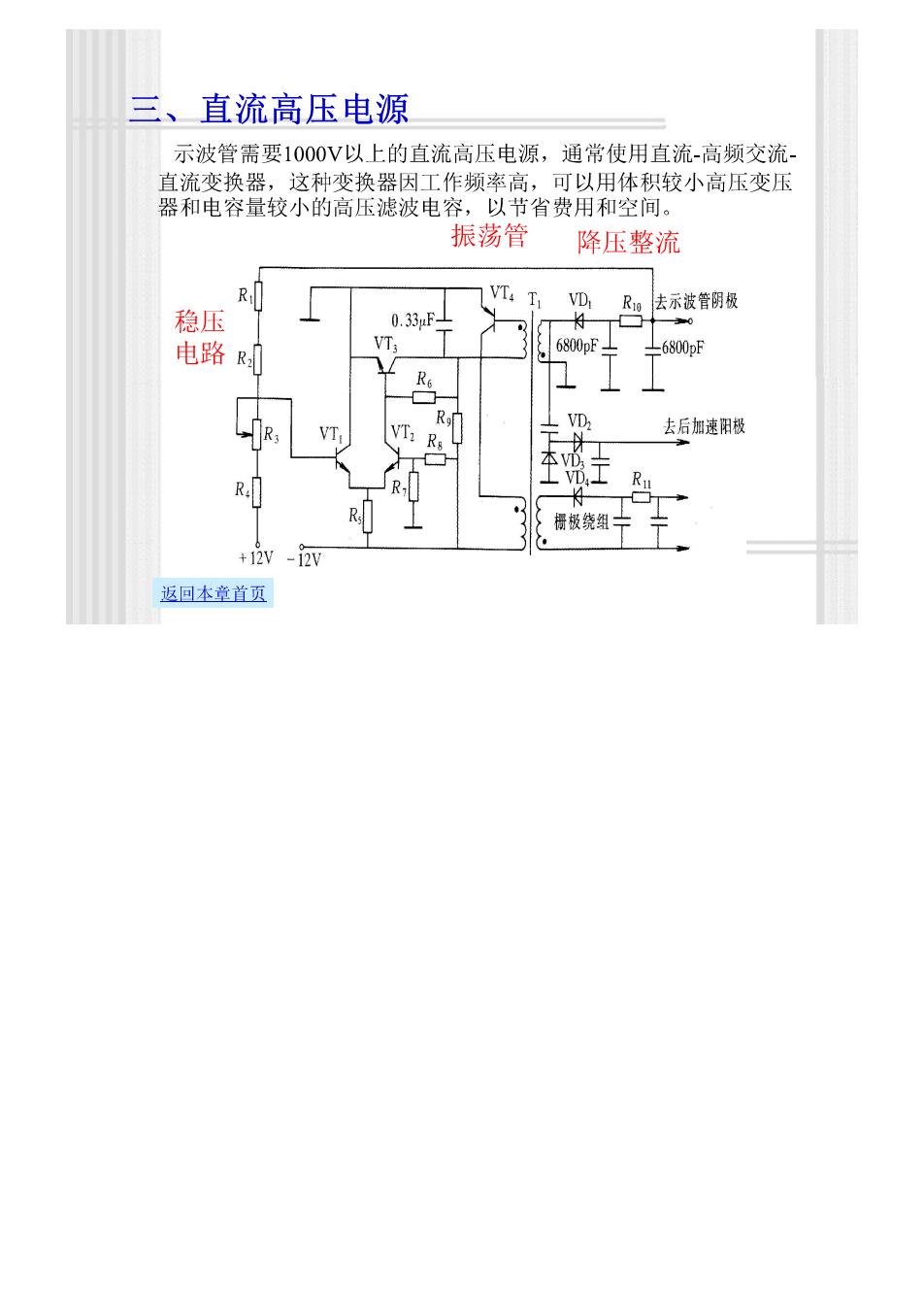

三、直流高压电源 示波管需要1000V以上的直流高压电源，通常使用直流-高频交流 直流变换器，这种变换器因工作频率高，可以用体积较小高压变压 器和电容量较小的高压滤波电容，以节省费用和空间。 振荡管 降压整流 R VT.T VDRa去示波管阴极 稳压 0.33nF 电路R 6800pF 6800pF 去后加速阳极 R R 板绕组卡 +12-f2v 返回本童首页

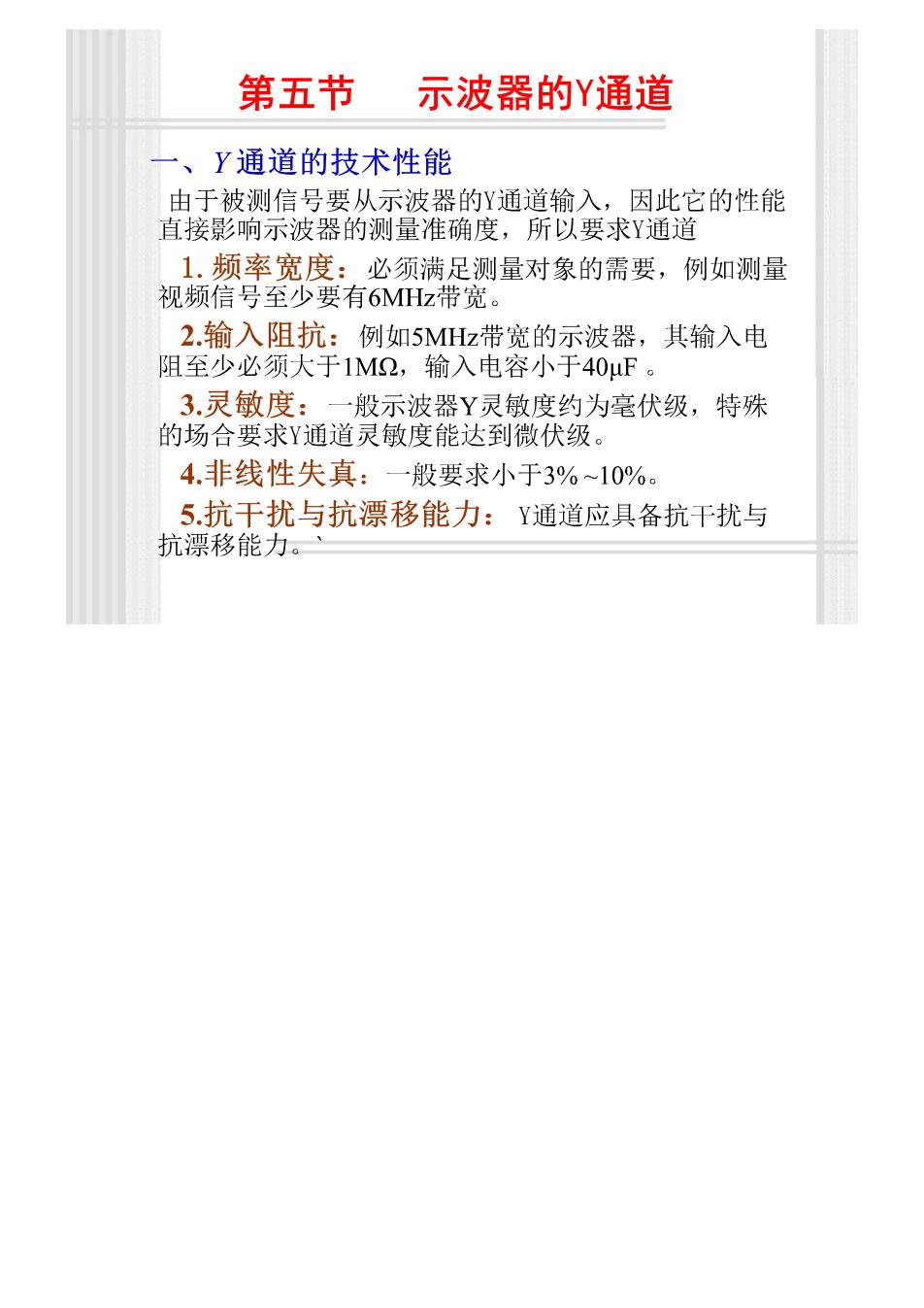

第五节 示波器的Y通道 一、 Y通道的技术性能 由于被测信号要从示波器的Y通道输入，因此它的性能 直接影响示波器的测量准确度，所以要求Y通道 1.频率宽度：必须满足测量对象的需要，例如测量 视频信号至少要有6MHz带宽。 2输入阻抗：例如5Mz带宽的示波器，其输入电 阻至少必须大于1M2,输入电容小于40uF, 3灵敏度：一般示波器Y灵敏度约为毫伏级，特殊 的场合要求Y通道灵敏度能达到微伏级。 4.非线性失真：一般要求小于3%~10%。 5抗干扰与抗漂移能力：Y通道应具备抗干扰与 抗漂移能力

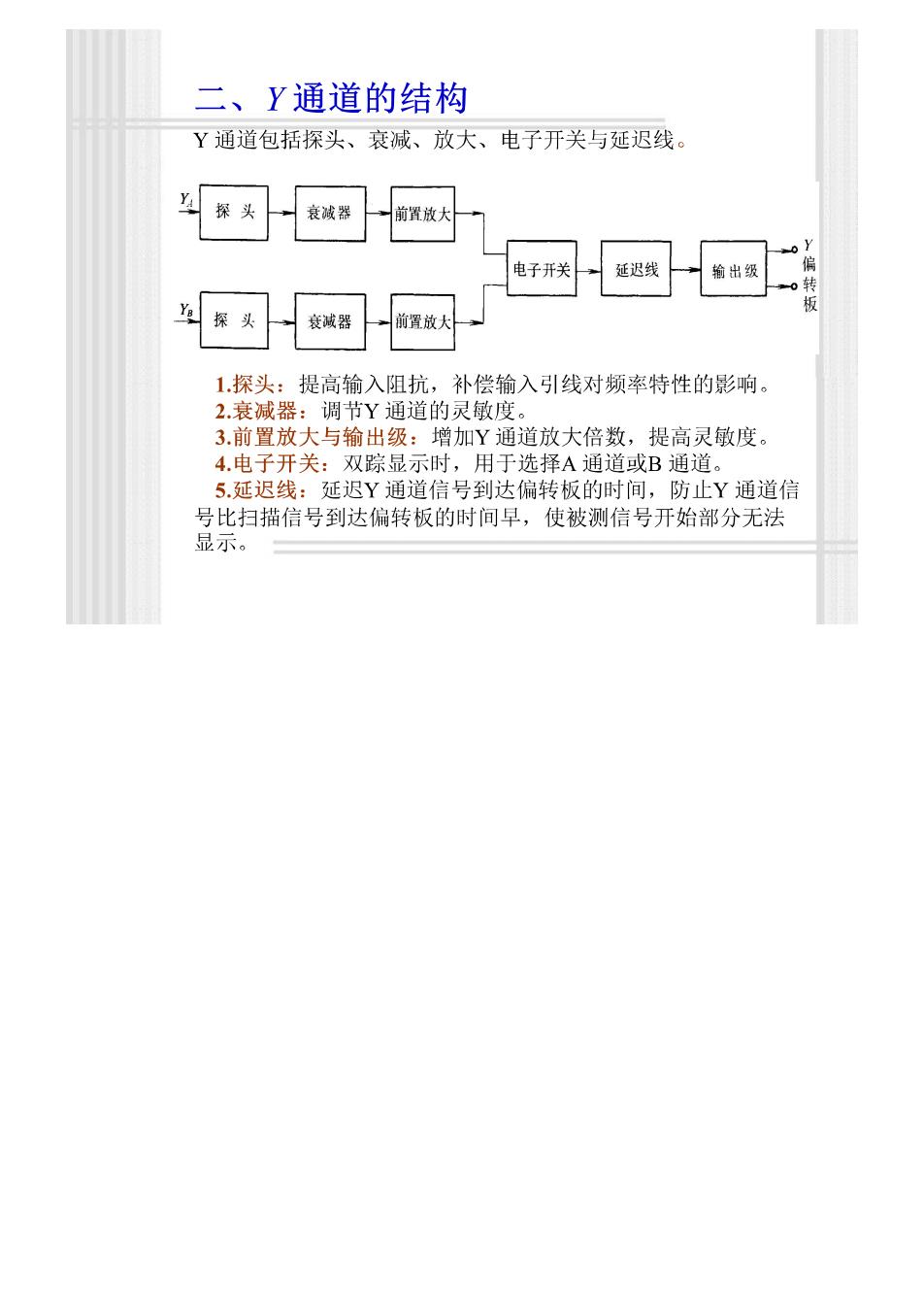

二、Y通道的结构 Y通道包括探头、衰减、放大、电子开关与延迟线 电子开关 延迟线 输出级 1探头：提高输入阻抗，补偿输入引线对频率特性的影响。 2衰减器：调节Y通道的灵敏度。 3,前置放大与输出级：增加Y通道放大倍数，提高灵敏度 4.电子开关：双踪显示时，用于选择A通道或B通道。 5.延迟线：延迟Y通道信号到达偏转板的时间，防止Y通道信 号比扫描信号到达偏转板的时间早，使被测信号开始部分无法 显示
