Electrical Measure 第四章 频率和相位的测量 第一节 频率的测量方法 第二节 数字频率计的测量原理 第三节 E312系列数字频率 第四节 相位的测量方法 第五节 电动系相位表 第六节 整步表
本章要点 本章主要介绍测量频率的方法， 以及电子数字频率计的结构与原理。 用电子数字频率计测量频率，是今 后测量频率的主要手段，也是频率 计的发展方向。 。 相位计和整步表是电力系统运行 中常用仪表，本章对其作一般性介 绍，以供相关专业使用
第一节频率的测量方法 一、工频的测量-用电动系颇率表测量工颇 1.电动系频率表的结构 采用比率表型，两可动线圈空间错开90°。 无工作时呈 随遇平衡状态。被测频率等于固定线圈回路的谐振频率时 指针停在标尺中心，即固定线圈轴线位置，标尺两边示值 分别为大于或小于谐振频率的值
2.电动系频率表工作原理 按接线图，两可动线圈所受力矩分别为 M1=k,IⅡ1 cos a cos(IⅡ，) =k,IUoC。cosa( @L-1/@Co R2+(@L-1/@Co) M2=k2Ⅱ2cos(90°+a)cos(Il,) -12 sin a Ro+R R2+(@L-1/@C) 由于两个力矩方向相反，当平衡时两者相等。联立可得 80-&足oc.al-2o R。 即指针偏转角（仪表指针与固定线圈轴线中心的夹角） 是频率o的函数

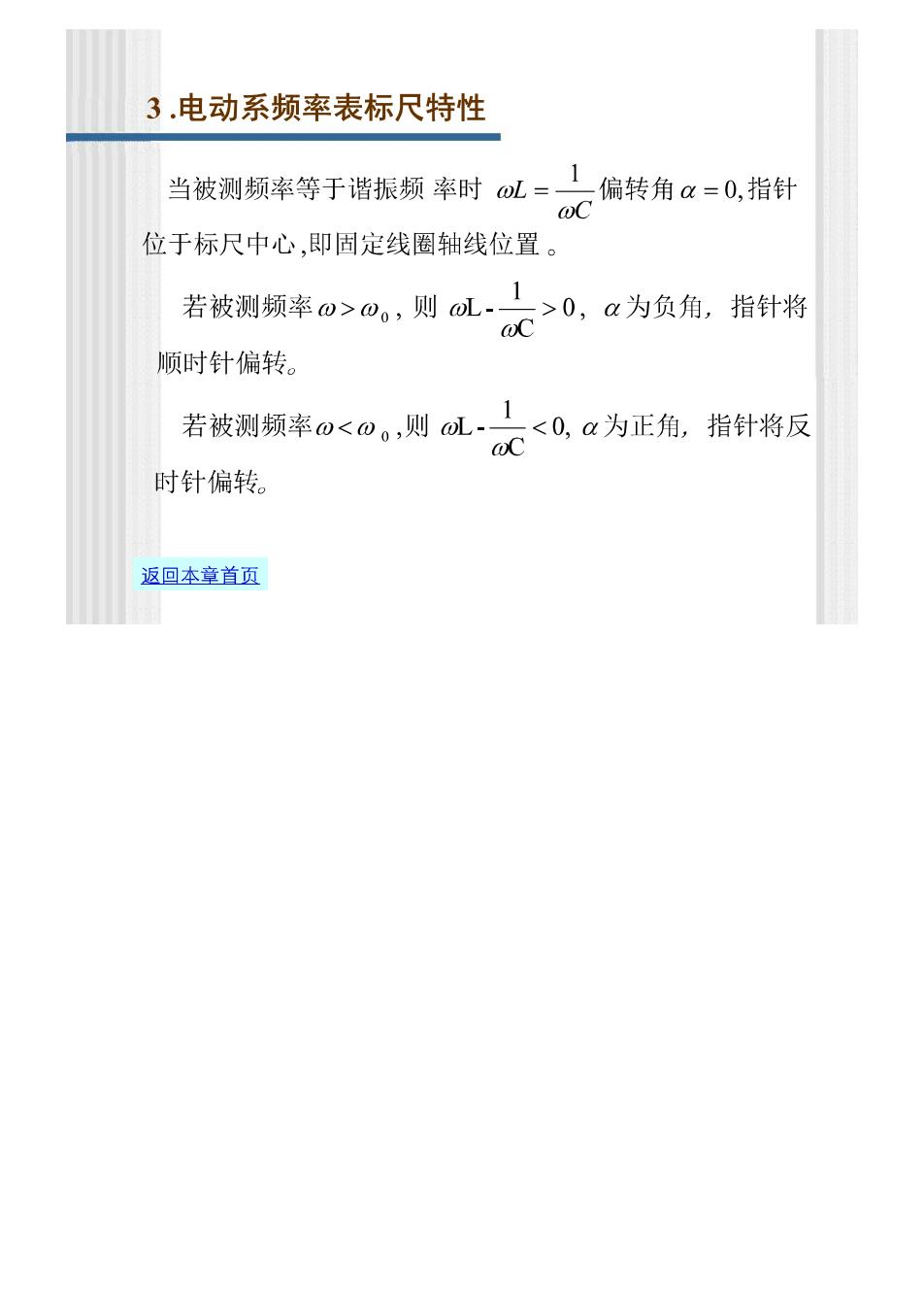

3.电动系频率表标尺特性 当被测频率等于谐振频率时L=】偏转角a=0,指针 )0 位于标尺中心，即固定线圈轴线位置。 若被测频率o>0。,则oL.1 >0,a为负角，指针将 顺时针偏转 若被测频率c,则oL·太<0a为正角，指针将反 时针偏转。 返回本章首页
