Electrical Measure 第三章功率和电能的测量 第一节功率和电能的测量方法 第二节电动系功率表 ●●●●●●●●●●● 第三节低功率因数功率表 第四节三相功率的测量 第五节感应系电能表及电能的测量 第六节三相有功电能表 第七节三相无功电能表和无功电能的测量 第八节电子式单相电能表 第九节电子式三相电能表 第十节电子式单相复费率电能表 第十一节集中抄表与电子式IC卡预付费电能表
本章要点 本章介绍电动系功率表、低功率因数功率表 三相功率表、感应系电能表的原理与使用方法 其中工作原理可作一般了解，测量方法以及测 量时的电路连线，包括单相与三相，有功与无 功的功率表、有功与无功电能表都必须熟练掌 本章第八、九节介绍静止式电子电能表的原 理与电路结构，由于电测仪表广泛应用电子电 路，通过电子电能表的电路结构，进一步了解 仪表中电子器件的使用方法
第一节功率和电能的测量方法 一、功率测量方法 1,直接法：用电动系或数字的单相功率表测量单相功 用单相功率表接成两表法 相功率表 裂病将美直接法 2.间接法：直流通过测量电压、电流间接求得功率 交流则需要通过电压、电流和功率因数求得功率。 二、电能测量方法 1.直接法：直接测量电能，直流可使用电动系电能表 交流用感应系或电子电能表。 定婴将能格重在功*利
三、变换式功率表 常用的功率表多采用电动系，由于电动系仪表的生 产工艺比较复杂，抗干扰能力低，所以近年来利用磁电 系表芯做成的变换式功率表。表的结构如图。 VD VD 史VD

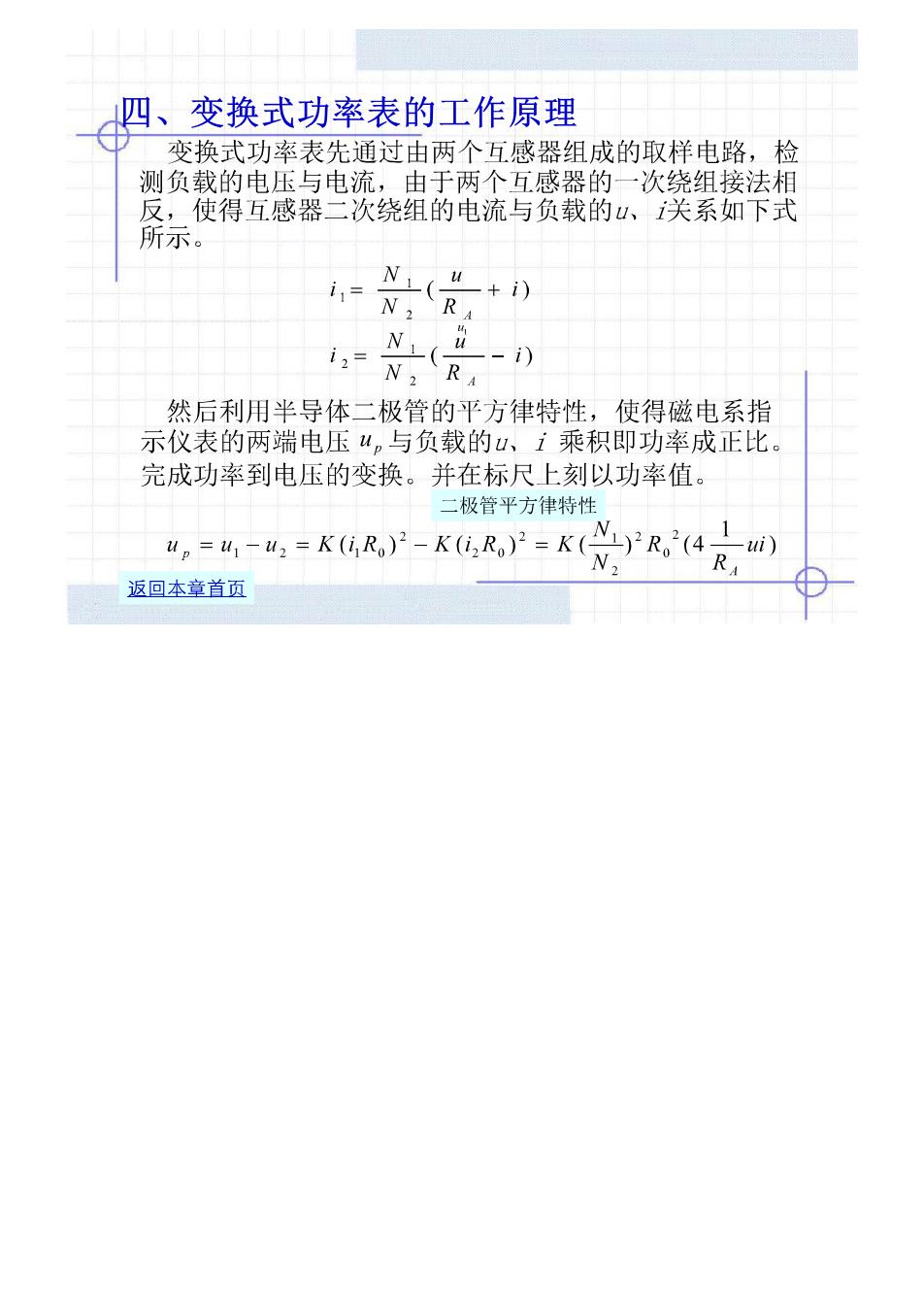

四、变换式功率表的工作原理 变换式功率表先通过由两个互感器组成的取样电路，检 测负载的电压与电流，由于两个互感器的一次绕组接法相 反，使得互感器二次绕组的电流与负载的、关系如下式 所示。 =N(”+) 1-W-( -i) 然后利用半导体二极管的平方律特性，使得磁电系指 示仪表的两端电压4。与负载的u、i乘积即功率成正比。 完成功率到电压的变换。并在标尺上刻以功率值。 二极管平方律特性 ”,=4-马=K6R,户-K低R=K(兴R4克园 N 返回本章首页
