电气测试技术 第3章信号的时域、频域与数据域测试技术 第3章信号的时域、频域与数据域测试技术 3.1概述 3.2通用电子示波器的组成及其原理 3.3智能化数字存储示波器 3.4示波器的主要工作特性机器选择 3.5信号的频谱分析 3.6逻辑分析仪的原理及应用 蘭州交通大学
电气测试技术 第3章信号的时域、频域与数据域测试技木 3.1桡述 ·对于一个电信号，可以用它的瞬时幅值随时间的变化情 况来表示，例如，用各种电子示波器对电信号的波形及表 征它的各种参数进行测试的方法，称为时域分析方法： 同时也可以用信号所含的各种频率的分量（频谱分布）来 表示，通常是利用频谱分析仪来对它进行测量，这种方法 称为频谱分析方法。 。 频域分析方法也称为频谱分析方法，它是指对信号在频率 范围内的进行的分析，分析的结果是以各种频率为横坐标， 各种频率的幅值为纵坐标的谱线，称为幅度频谱，简称频 谱，见图3-1。 回菌州文通大￥

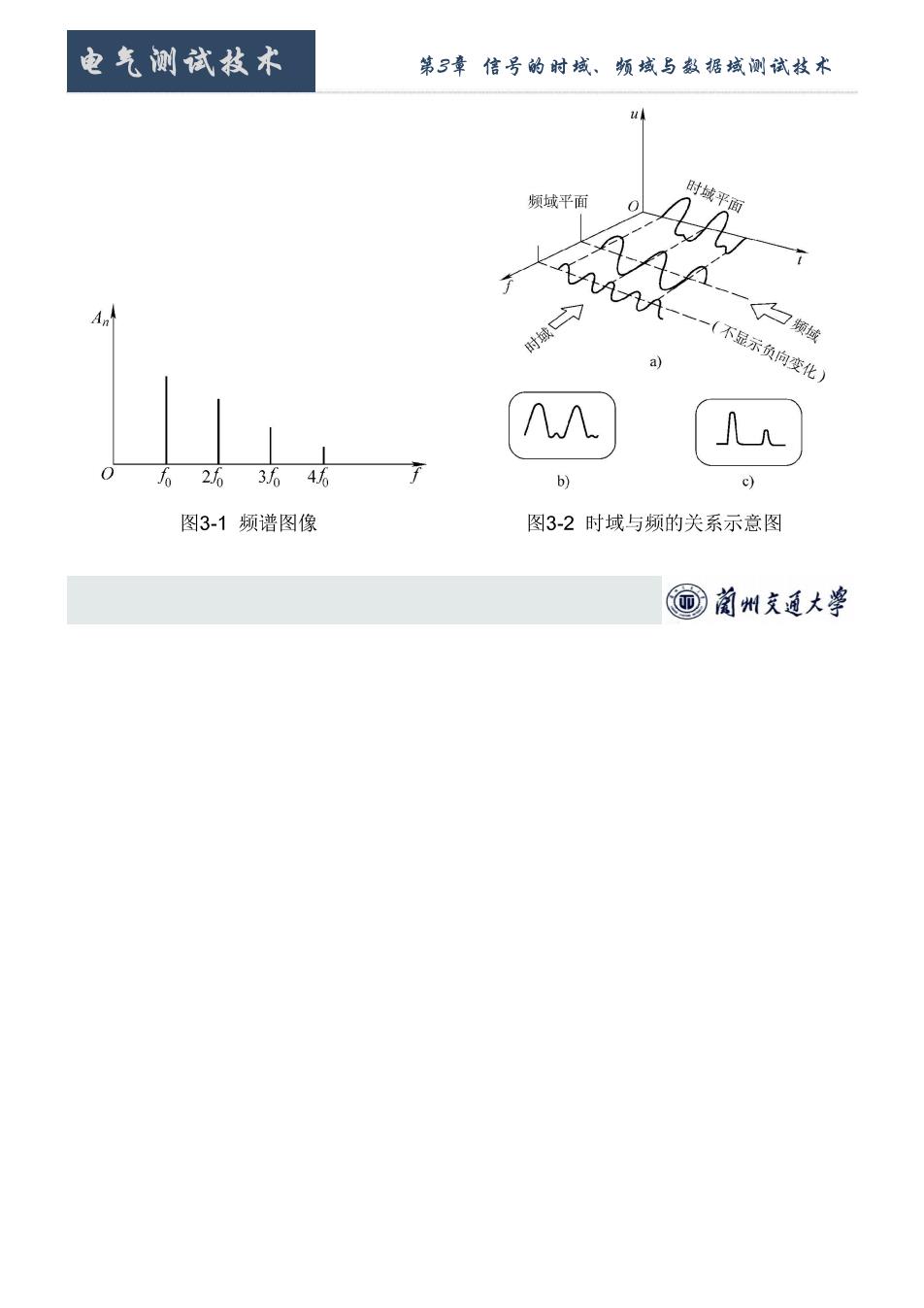

电气测试技术 第3章信号的时域、频域与数据域测试技木 不显示负向变化 b) 图31频谱图像 图32时域与频的关系示意图 回前州克通大￥
电气测试技术 第3章信号的时域、频域与数据域测试技木 ·既然时域分析和频域分析都 表31常见信号的波形图及其频谱图 可以表征同一信号的特征， 那么，它们必然是可以互相 A 交换的。若用时域分析法和 频域分析法对同一电信号进 行测量，它们显示的图形画 在同一个图上即可以看出它 们之间的内在联系，见图3 2。 A 表3-1列出了一些常见电信 号的波形图及其相应的频谱 A 图。 A 同菌州文通大等
电气测试技术 第3章信号的时域、频域与数据域测试技木 频谱特征 由表3-1可见，周期信号的频谱特征有： (1)离散性周期信号的频谱由不连续的谱线组成，每 一条谱线代表一个正弦分量，称为离散频谱或线状频 谱。 (2)谐波性周期信号的频谱的每一条谱线只能出现在 基频的整数倍的频率上。 (3)收敛性各次谐波的幅值大小随着频率的增加而逐 渐减小，因此频谱是收敛的。 回前州克通大￥
