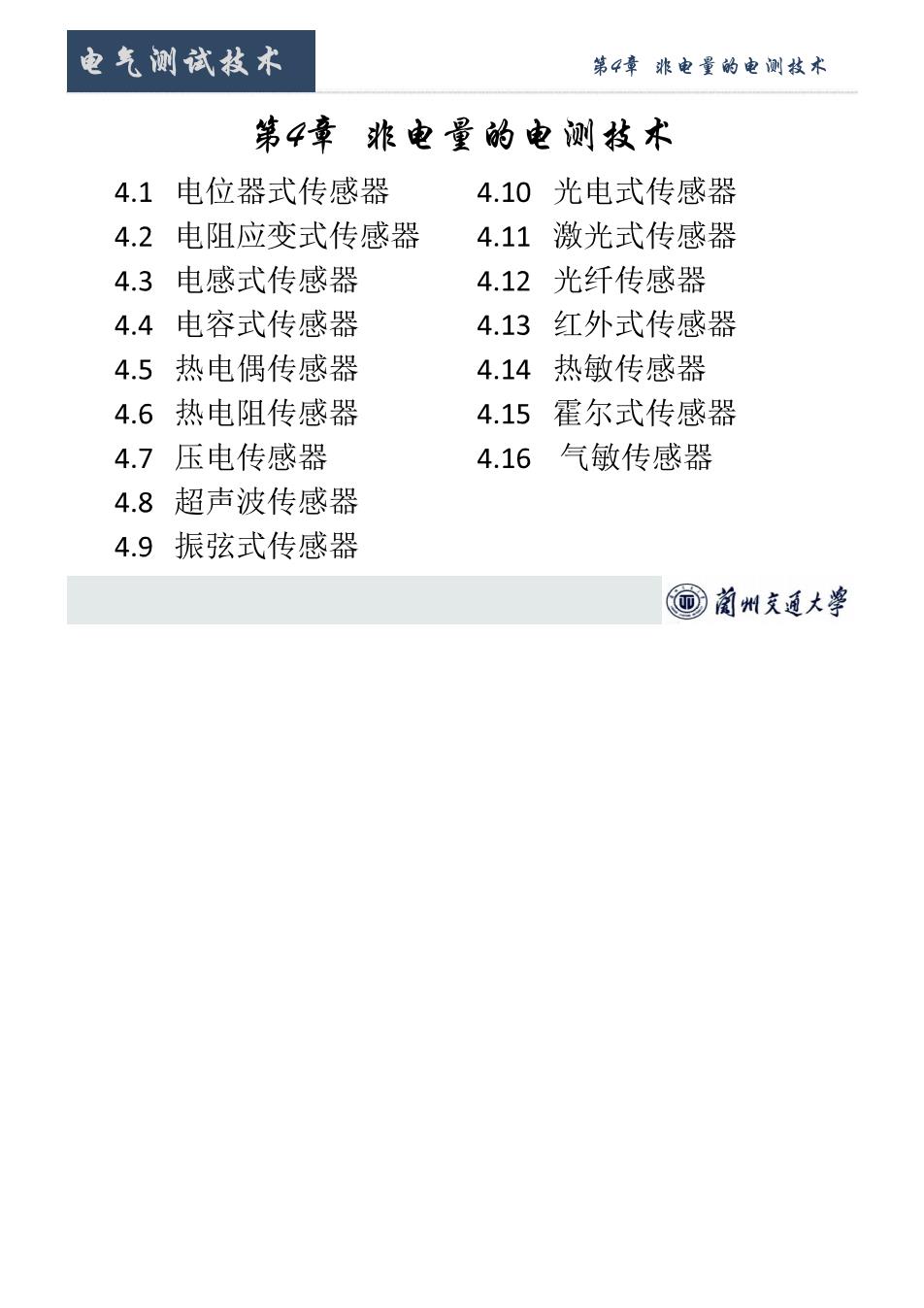

电气测试技术 第4章非电量的电测技术 第4章非电量的电测技术 4.1电位器式传感器 4.10光电式传感器 4.2电阻应变式传感器 4.11激光式传感器 4.3电感式传感器 4.12光纤传感器 4.4电容式传感器 4.13红外式传感器 4.5热电偶传感器 4.14热敏传感器 4.6热电阻传感器 4.15霍尔式传感器 4.7压电传感器 4.16气传感器 4.8超声波传感器 4.9振弦式传感器 蔺州交通大学
电气测试技水 第4章非电量的电渊校木 第4章旅电量的电测技术 ·何为非电量？ >机械量（如温度、压力、速度、位移、应变、流量、液位等）、 热工量（如温度、压力、流量等）和化工量（浓度、成分、PH值 等)。 。 非电量的电测技术就是将各种非电量变换为电量，而后进 行测量的方法。 ·非电量电测技术中的关键技术是研究如何将非电量转换成 电量的技术一一传感技术。 回前州克通大￥
电气测试技术 第4章非电量的电测技木 41电位器式传感器 ·电位器式传感器 -把直线位移或转角位移转换成具有一定函数关系的输 出电阻或输出电压。因此可以用来测量振动、位移、 速度、加速度和压力等非电参数。 ·原理 -电阻变化：R,=R/L×x=kx -相应电刷位移x的电压输出U为：U。=U1R×x=k,x ·式中k®电位器的电阻灵敏度。 ·式中ks电位器的电压灵敏度 当电阻丝直径与材质一定时，则电阻随导线长度L而 变化。 同菌州文通大￥
电气测试技术 第4章非电量的电测校术 4.1,1电位器式传感器的结构 。 常用电位器式传感器有：直线位移型、角位移型、非线性型. >左图为典型的电位器式传感器的 结构原理。它由电阻元件（包括骨 架和金属电阻丝)和电刷（活动触 点)两个基本部分组成。 一由图可见，当有机械位移时，电 。C 位器的动触点产生位移，而改变了 安屡 动触点相对于电位参考点(A点) 的电阻R,从而实现了非电量 (位移)到电量（电阻值或电压幅 值)的转换。 ,电位器式传感器有线性和非线 性电位器式传感器两大类。 回前州克通大￥
电气测试技术 第4章非电量的电测技术 3 x.Ry.Us 下3 Xmas.Rmax.Uma Ra.Ua 0 Rmax.Umax b) 图4-1电位器式传感器原理图 a)直线位移式b)转角位移式 1一金属电阻丝2一骨架3一电刷 同菌州克通大￥
