Electrical Measure 第八章电子示波器 第一节电子示波器的类型和基本工作原理 第二节示波管 第三节液晶显示器 第四节示波管电源 第五节示波器的Y通道 第六节示波器的X通道 第七节通用示波器实例 第八节示波器的应用 第九节数字示波器 第十节逻辑分析仪 第十一节描绘特性曲线的专用示波器

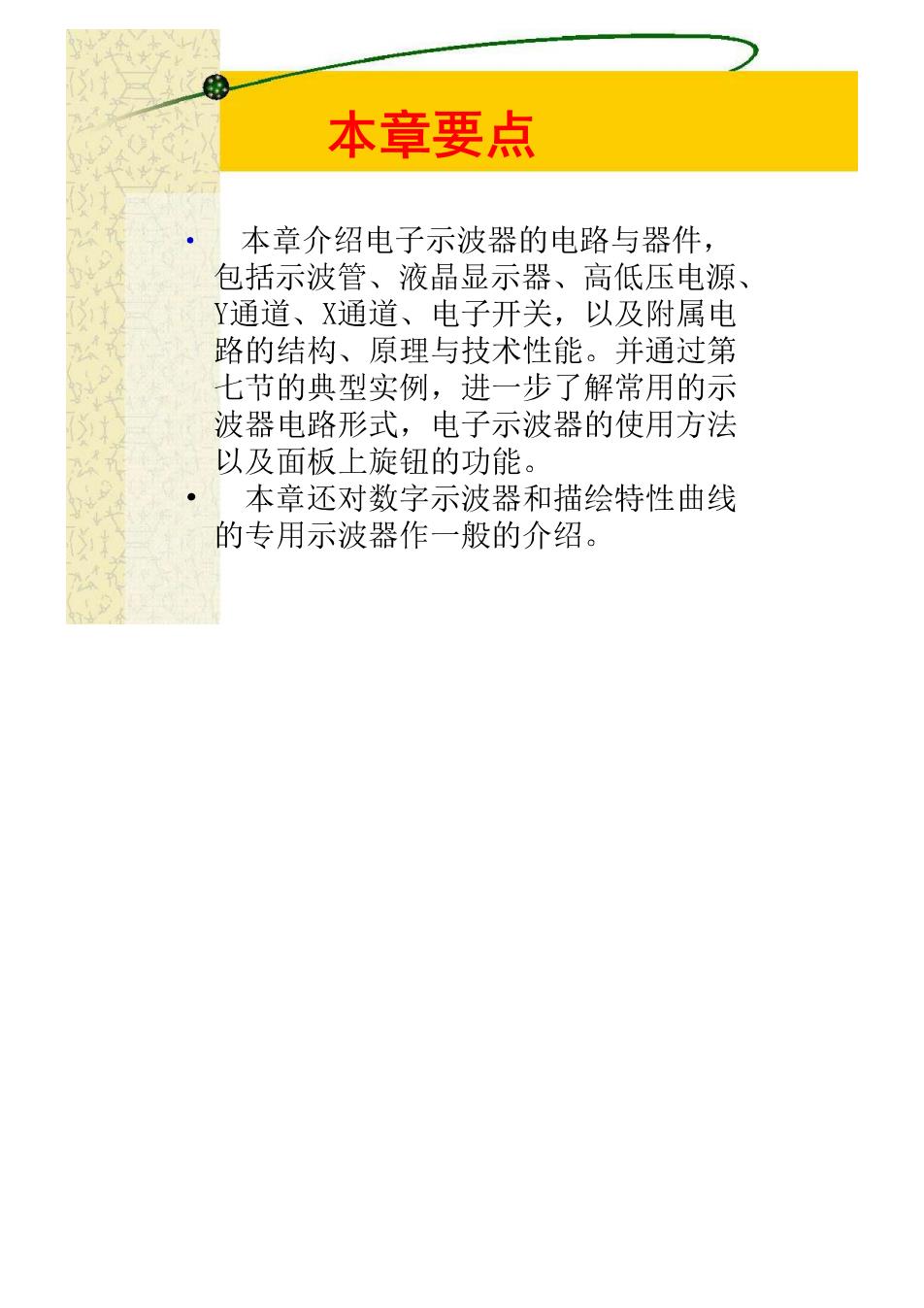

本章要点 本章介绍电子示波器的电路与器件， 包括示波管、液晶显示器、高低压电源、 Y通道、X通道、电子开关，以及附属电 路的结构、原理与技术性能。并通过第 七节的典型实例，进一步了解常用的示 波器电路形式，电子示波器的使用方法 以及面板上旋钮的功能。 ·本章还对数字示波器和描绘特性曲线 的专用示波器作一般的介绍

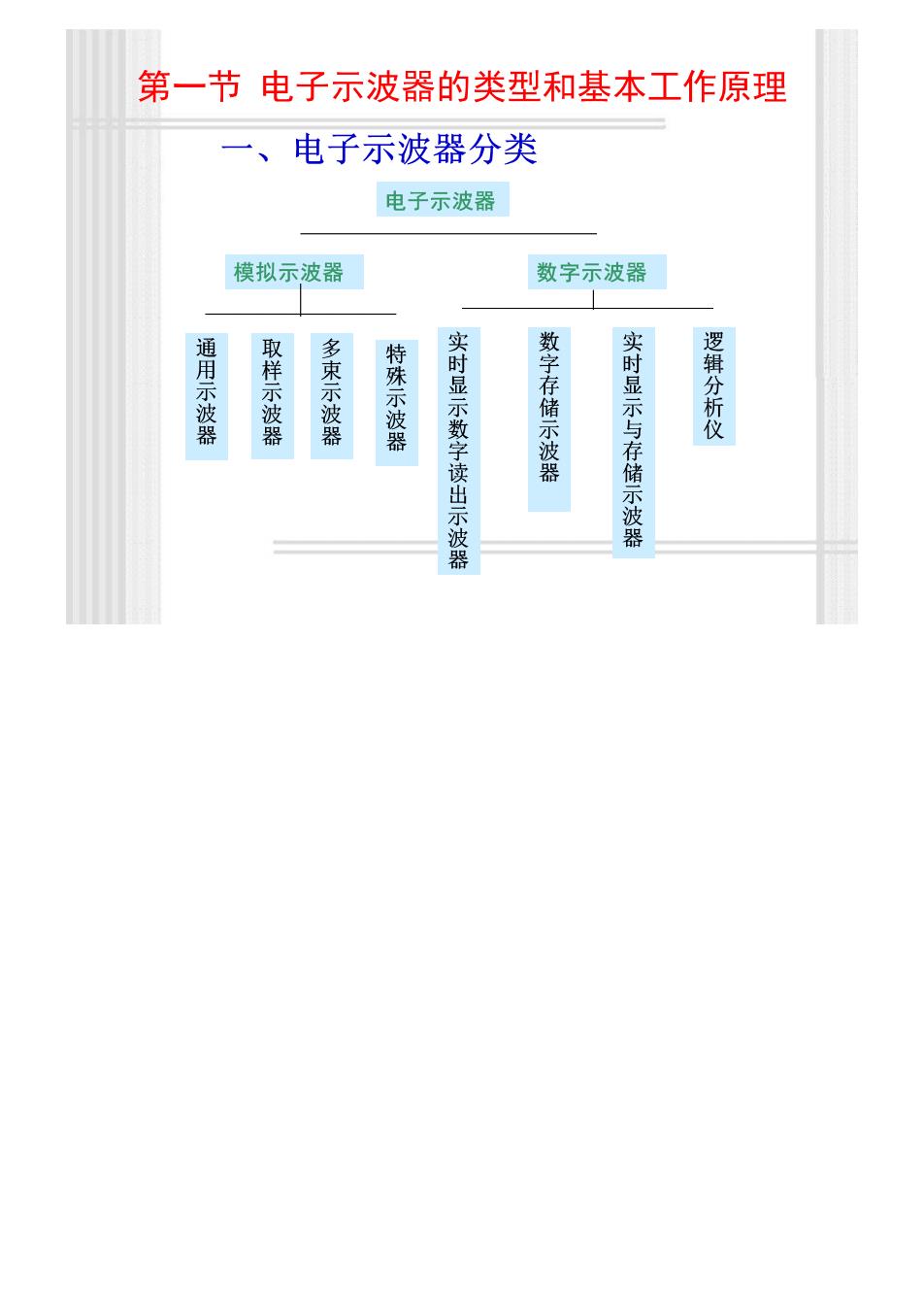

第一节电子示波器的类型和基本工作原理 一、 电子示波器分类 电子示波器 模拟示波器 数字示波器 通用示波器 取样示波器 多東示波器 特殊示波器 实时显示数字读出示波器 数字存储示波器 实时显示与存储示波器 逻辑分析仪

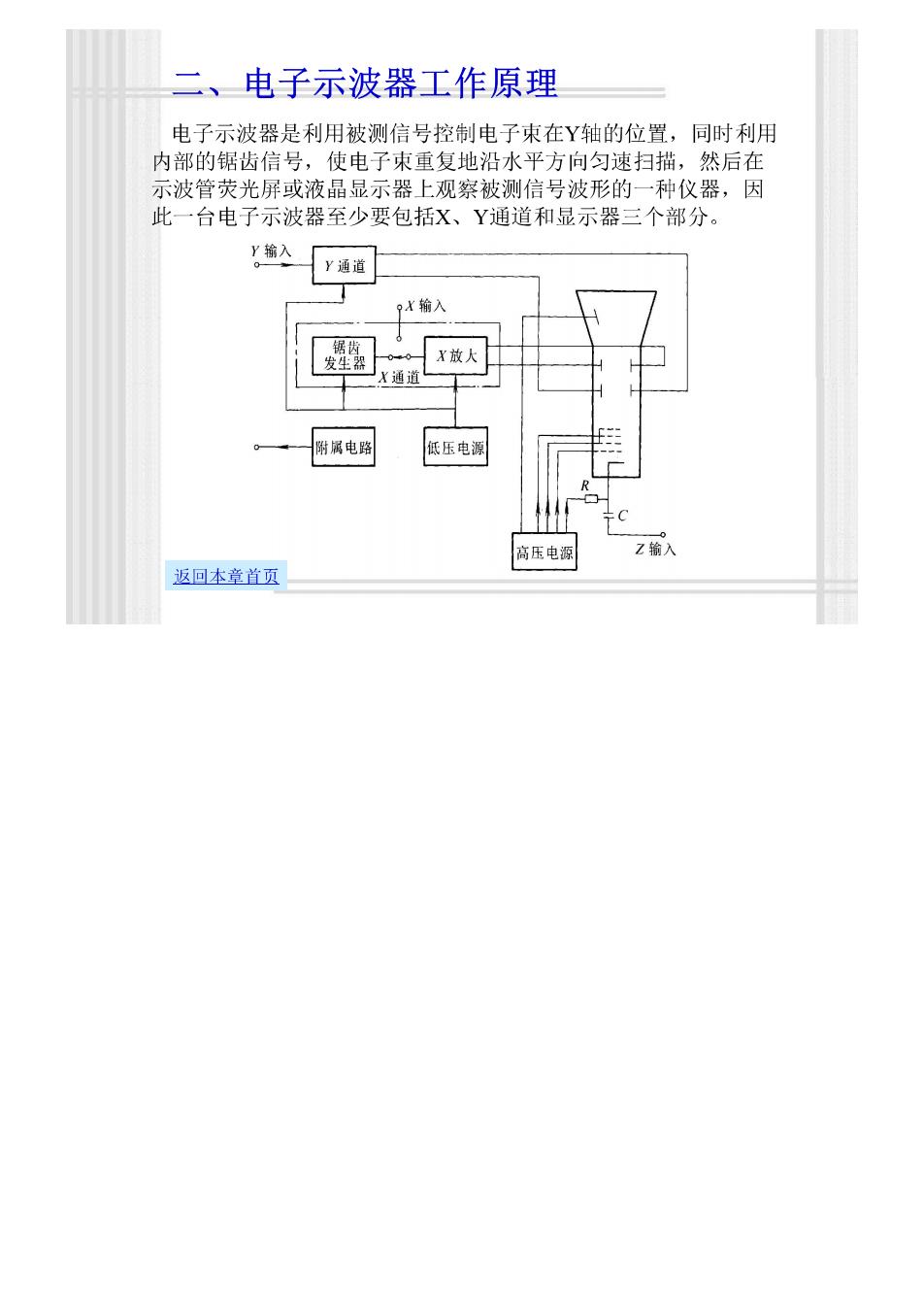

二、 电子示波器工作原理 电子示波器是利用被测信号控制电子束在Y轴的位置，同时利用 内部的锯齿信号，使电子束重复地沿水平方向匀速扫描，然后在 变管荧光屏或液品显示器上观察被测信号波形的一种仪器， ·台电子示波器至少要包括X、Y通道和显示器三个部分。 Y入 Y通道 X放大 X通道 低压电湖 高压电源 Z输入 返回本章首页
第二节示波管 、 示波管结构 示波管又称阴极射线管，由电子枪、偏转系统和荧 光屏等部分组成，所有部件都密封在一个喇叭状的玻 璃管中，内部抽至高真空，其结构如下图。 阴极第三阳 灯丝栅极 屏蔽极 o口o0三▣ 第一阳极Y偏转板 第二阳极X偏转板 后加速阳极 荧光屏
