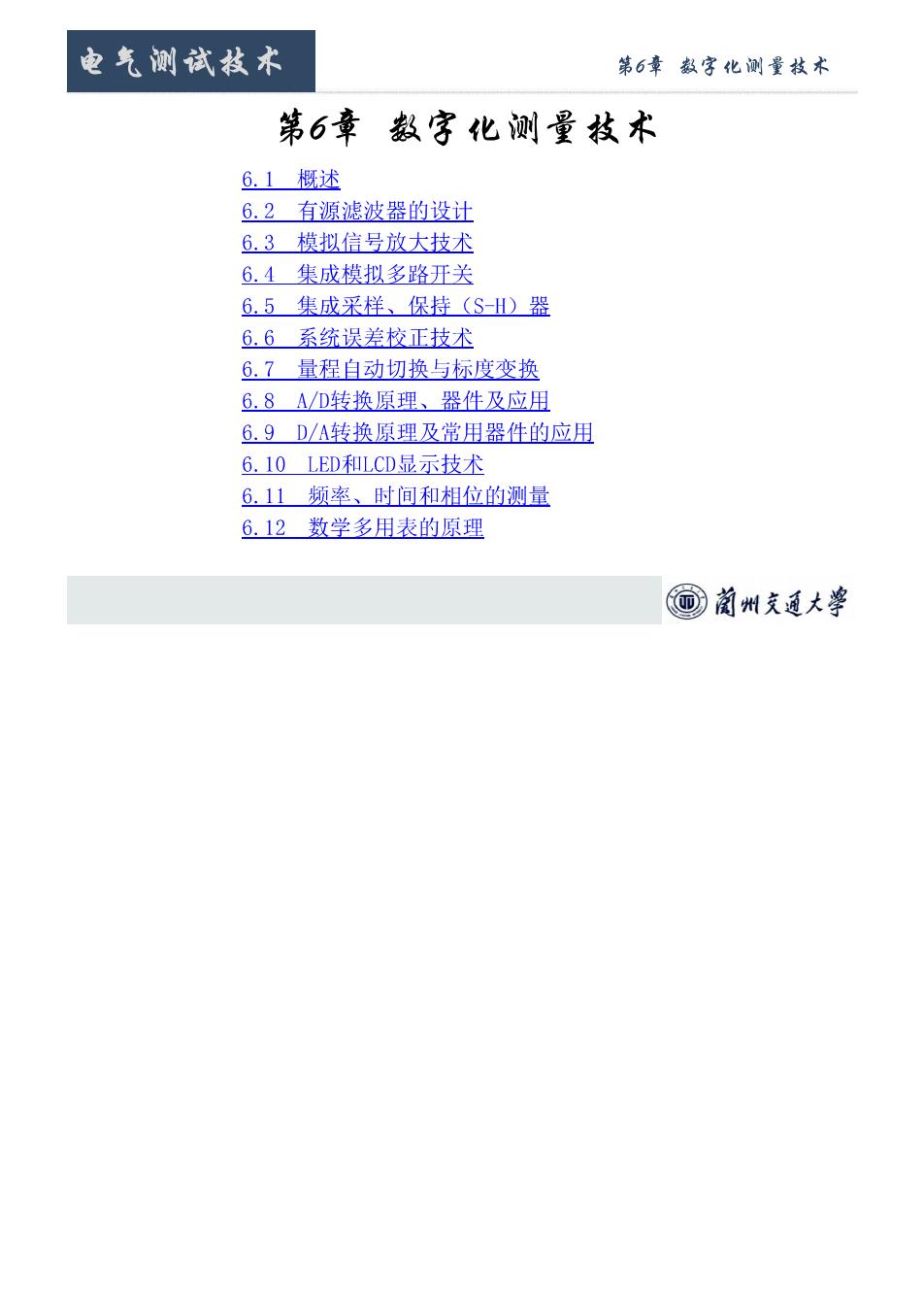

电气测试技术 第6章数字化测量技术 第6章数字化测量技术 6.1概述 6.2有源滤波器的设计 6.3模拟信号放大技术 6.4集成模拟多路开关 6.5集成采样、保持(S-H)器 6.6系统差校正技术 6.7量程自动切换与标度变换 6.8A/D转换原理、器件及应用 6.9D/A转换原理及常用器件的应用 6.10 LED和LCD显技术 6.11频率、时间和相位的测量 6.12数学多用表的原理 蔺州交通大学
电气测试技术 第6章数字化测量技术 6.1桡述 ·如前所述，利用各种传感器可将各种非电量，例如温度 压力、流量、物位、质量、力、振动、位移、加速度、冲 击、转矩以及各种状态量和成分量等转换成便于远传、放 大和处理的电量（如电流、电压、频率及阻抗等）。电信 号经过滤波、放大和处理后，可用传统的指针式仪表或数 字仪表来指示或显示。后者较前者具有测量精度高、灵敏 度高、速度快、读数客观、测量自动化、易于与微机系统 组成自动测试系统等一系列优点。 。 数字化测量技术的基本内容是将连续的模拟量转换成相应 的量化了的断续量，然后予以数字编码，进而传输、存储 显示或打印。因此，(A/D)转换器是数字化测量的核心 部件。 同菌州克通大￥
电气测试技木 第6章数字化测量技术 6,2有源滤波器的没计 同菌州文通大￥
电气测试技术 第6章数字化训量技术 6,2有源滤波器的设计 ·传感器的输出信号多数是微弱的电信号，在信号的处理、 放大、传输以及传感器的本身等各个环节中，都很容易引 进干扰信号。在严重情况下，这些干扰信号会淹没有用信 号，以致于无法测量。在这种情况下，除了采用有效的抗 干扰措施外，采用信号滤波技术是提高信躁比(SN)的 行之有效的方法。滤波器的作用是选出有用的频率信号， 有用频率信号通过滤波器时，不衰减或有放大作用（对有 源滤波而言)，而抑制杂散的无用频率的信号，使其最大 限度的衰减，从而提高信躁比。 @前州克通大￥

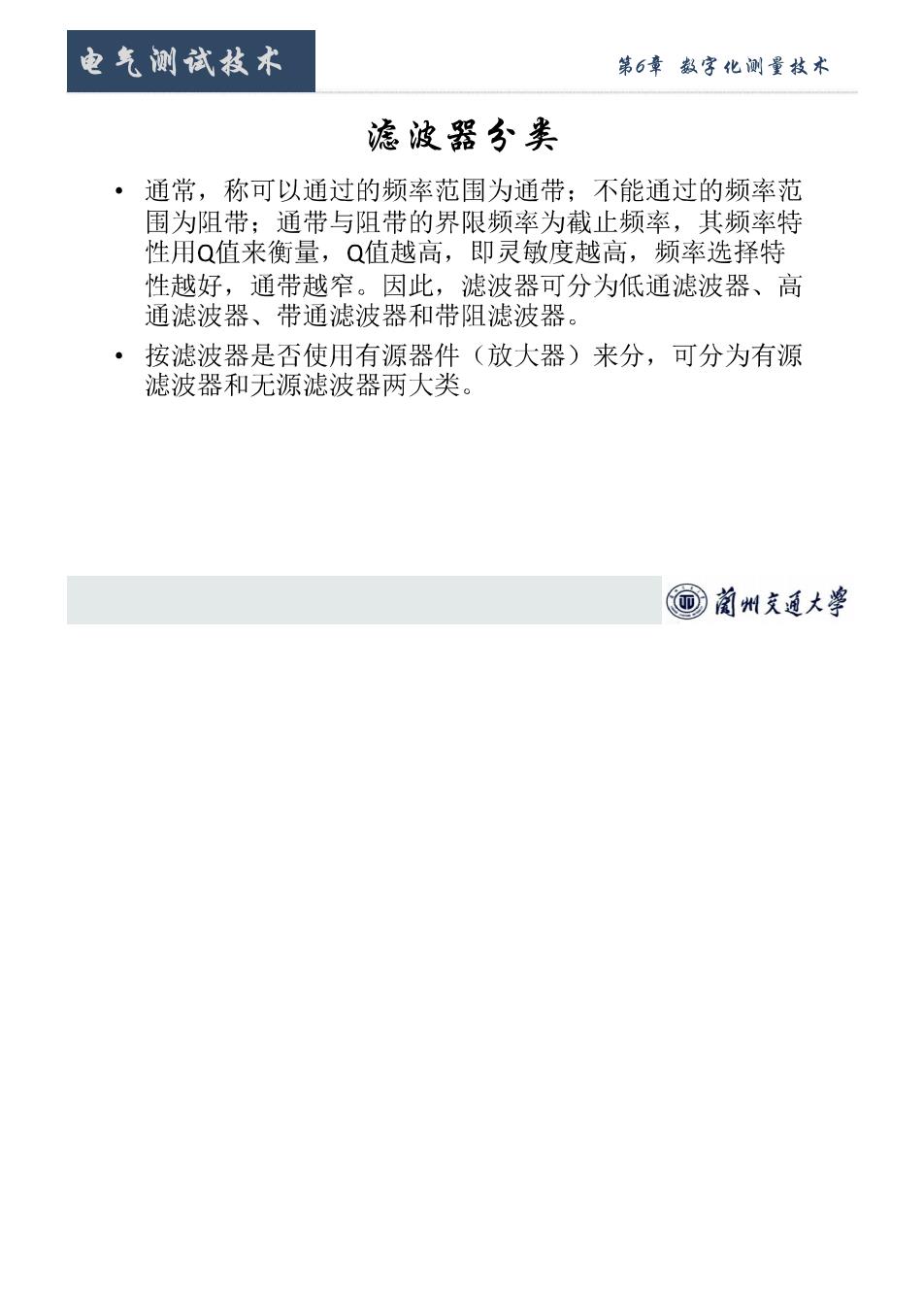

电气测试技术 第6章数字化测量技术 滤波器分类 ·通常，称可以通过的频率范围为通带；不能通过的频率范 围为阻带：通带与阻带的界限频率为截止频率，其频率特 性用Q值来衡量，Q值越高，即灵敏度越高，频率选择特 性越好，通带越窄。因此，滤波器可分为低通滤波器、高 通滤波器、带通滤波器和带阻滤波器。 ·按滤波器是否使用有源器件（放大器）来分，可分为有源 滤波器和无源滤波器两大类。 同菌州克通大￥
