Electrical Measure 第五章电路参数的测量 第一节电路参数的测量方法 第二节直流单电桥 第三节直流双电桥 第四节交流阻抗电桥 第五节变压器比率臂电桥 第六节带电测温装置 第七节兆欧表 第八节接地电阻测量仪 第九节数字电阻测量仪
本章要点 ◆ 本章介绍使用单电桥、双电桥和交流 阻抗电桥测量电路参数的原理与方法。 要求能根据参数类型正确选择仪器，掌 握仪器的使用规范与正确的测量步骤。 兆欧表和接地电阻测量仪是安装、维 修现场所必备工具，要求熟悉它的使用 方法。 ■变压器比率臂电桥和带电测温装置的 内容，可根据专业选择讲授或布置学生 自学
第一节电路参数的测量方法 电路参数的测量方法 直读法比较法 谐振法 间接法 直流参数 交流参数 补偿法 用电压、 测或用 电容表测电 利用谐振原理测量电感、 安法测量电阻 电流表即伏 量交流参数 数表即 返回本章首页

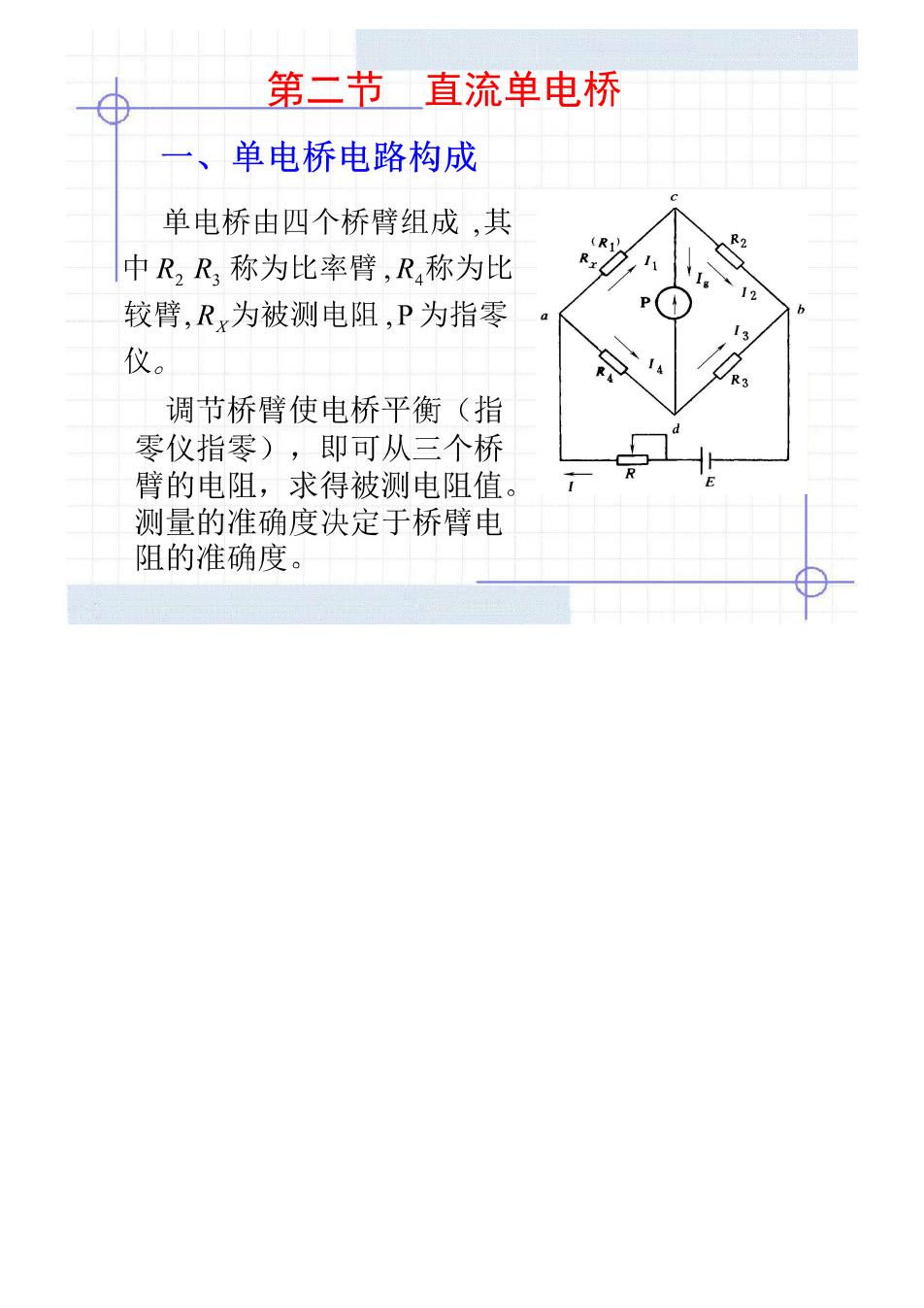

第二节直流单电桥 一、 单电桥电路构成 单电桥由四个桥臂组成，其 中R2R称为比率臂，R,称为比 较臂，Rx为被测电阻，P为指零 仪。 调节桥臂使电桥平衡（指 零仪指零)，即可从三个桥 臂的电阻，求得被测电阻值。 测量的准确度决定于桥臂电 阻的准确度
二、单电桥工作原理 调节单电桥比率臂和比较臂电阻使电桥 平衡，可推出 1 Rx=14Ra 12R2=13Rs 平衡时1R=0,11=12,13=14代入上式 可得 R,-尽R=比率臂电阻的比率×比较臂电阻
